Một module quang 400G rời khỏi dây chuyền có thể sáng đèn, bắt tay được với switch và truyền dữ liệu bình thường — rồi vẫn bị khách hàng trả về vì không đạt hồ sơ tuân thủ. Lý do gần như luôn nằm ở chất lượng dạng sóng quang mà mắt thường và phép đo công suất không nhìn thấy được. Đo kiểm module quang tốc độ cao vì thế không phải là kiểm tra “có phát sáng hay không”, mà là chấm điểm dạng sóng của máy phát theo đúng thước đo mà chuẩn Ethernet quy định.
Công cụ làm việc đó là máy hiện sóng lấy mẫu — dòng DCA (Digital Communication Analyzer) của Keysight. Bài viết này giải thích vì sao một chiếc máy hiện sóng thời gian thực dù đắt tiền vẫn không thay thế được nó trong bài toán đo kiểm module quang tốc độ cao, quy trình đo diễn ra thế nào, và cách chọn cấu hình phù hợp cho phòng thí nghiệm hay dây chuyền sản xuất tại Việt Nam.
Đo kiểm module quang tốc độ cao gồm những phép đo nào?
Khi một liên kết quang chạy ở 25, 53 hay 112 GBaud, mỗi bit chỉ tồn tại vài chục pico-giây. Trong khoảng thời gian ngắn đến vậy, laser chưa kịp lên hết mức, mạch driver còn dư dao động, và tán sắc trên sợi làm các bit chồng lấn lên nhau. Kết quả là “con mắt” tín hiệu — vùng an toàn để bộ thu quyết định bit 0 hay bit 1 — bị khép lại.
Một quy trình đo kiểm module quang tốc độ cao đầy đủ thường gồm bốn nhóm phép đo: công suất quang trung bình và tỉ số dập tắt; biểu đồ mắt so với mặt nạ của chuẩn; chỉ số phạt TDEC hoặc TDECQ; và jitter của dòng bit phát ra. Nhóm đầu mô tả công suất, ba nhóm còn lại mô tả chất lượng dạng sóng — và cả ba đều cần một máy đo có nền nhiễu và nền jitter thấp hơn hẳn thứ đang được đo — nếu không, phép đo chủ yếu phản ánh chính máy đo.
Đây cũng là lý do dòng DCA được Keysight mô tả trong tài liệu kỹ thuật là chuẩn công nghiệp để xác nhận máy phát quang tuân thủ các chuẩn truyền thông, và ứng dụng đầu tiên được liệt kê cho khung máy N1000A chính là thiết kế và đo kiểm sản xuất module quang.
Vì sao máy hiện sóng thời gian thực không đủ cho việc này?
Đây là câu hỏi hầu như luôn xuất hiện khi một phòng thí nghiệm bắt đầu làm đo kiểm module quang tốc độ cao, nhất là khi trong phòng đã có sẵn một máy hiện sóng băng thông rộng.
Máy hiện sóng thời gian thực số hóa liên tục ở tốc độ rất cao, nên nó bắt được cả sự kiện chỉ xảy ra một lần: một gói tin hỏng, một xung nhiễu thoáng qua, một lần mất khóa. Đó là công cụ gỡ lỗi không thể thay thế.
Nhưng cái giá của tốc độ số hóa đó là nhiễu. Bộ chuyển đổi chạy càng nhanh thì nền nhiễu và nền jitter càng cao. Ở mức băng thông cần cho một liên kết 112 GBaud, khoảng cách chi phí giữa hai loại máy cũng rất lớn.
Máy hiện sóng lấy mẫu đi đường khác. Nó không cố bắt trọn tín hiệu trong một lần, mà tận dụng một đặc điểm của mọi phép đo tuân thủ: tín hiệu thử là một mẫu bit lặp đi lặp lại. Mỗi lần xung nhịp kích, máy chỉ lấy đúng một mẫu tại một vị trí pha xác định; sau hàng vạn lần kích, các mẫu chồng lên nhau dựng lại toàn bộ dạng sóng. Đánh đổi này cho phép khung máy N1000A đạt băng thông quang tới 120 GHz với mô-đun N1032A/B, và — khi đặt kèm tùy chọn timebase chính xác N1000A-PTB — nền jitter chỉ khoảng 90 fs rms (giá trị đặc trưng, với xung nhịp kích 9 – 44 GHz; timebase tiêu chuẩn STB là 450 fs rms). Chính nền jitter và nền nhiễu thấp hơn hẳn thứ đang đo mới khiến con số TDECQ nói về sản phẩm chứ không nói về máy đo.
Cái giá phải trả rất rõ ràng và cần được nói thẳng: máy hiện sóng lấy mẫu không bắt được sự kiện đơn lẻ, và nó luôn cần một xung nhịp đồng bộ với dòng bit. Vì vậy hai loại máy bổ sung cho nhau chứ không thay thế nhau — một chiếc máy hiện sóng InfiniiVision vẫn là thứ bạn cầm lên khi cần truy một sự cố ngắt quãng trên bo mạch.
Máy hiện sóng lấy mẫu Keysight hoạt động ra sao?

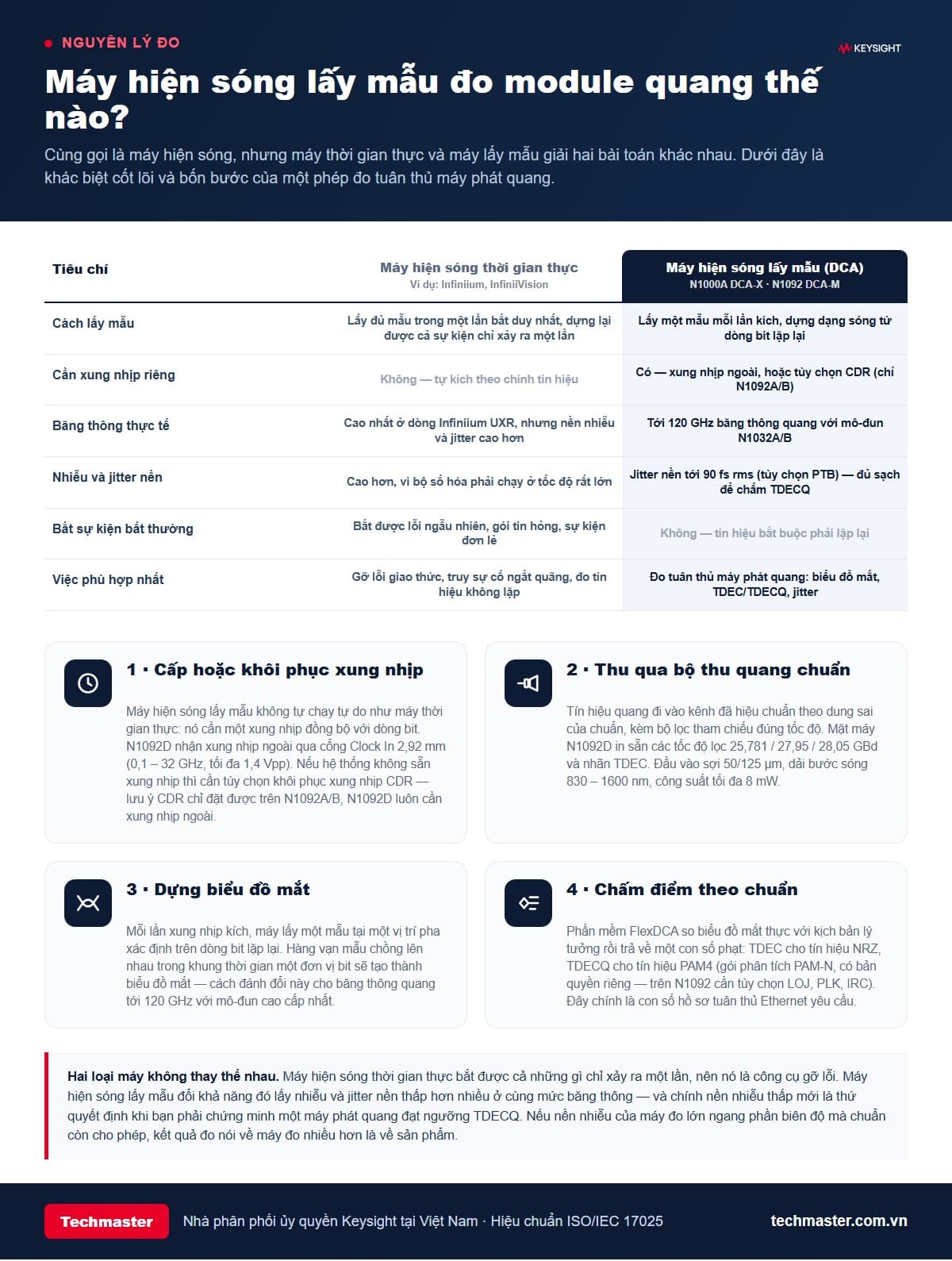

Quy trình đo kiểm module quang tốc độ cao trên một máy DCA gồm bốn bước, và cả bốn đều chạy trên cùng một phần mềm dù bạn dùng máy khổ nhỏ hay khung máy mô-đun.
Bước một, cấp hoặc khôi phục xung nhịp. Máy cần biết nhịp của dòng bit để lấy mẫu đúng pha. Nếu hệ thống đã có sẵn xung nhịp, đưa vào cổng Clock In — trên N1092D là đầu 2,92 mm, dải 0,1 – 32 GHz, tối đa 1,4 Vpp. Nếu không, dùng tùy chọn khôi phục xung nhịp CDR để tách nhịp ra từ chính dòng dữ liệu — lưu ý tùy chọn này chỉ có trên N1092A/B, còn N1092D luôn cần xung nhịp cấp từ ngoài.
Bước hai, thu tín hiệu qua bộ thu quang chuẩn. Đây là chi tiết khiến máy DCA khác một đầu thu quang thông thường: kênh quang được hiệu chuẩn theo đúng dung sai mà chuẩn quy định, kèm bộ lọc tham chiếu tương ứng với tốc độ đang đo. Mặt trước N1092D in sẵn các tốc độ lọc 25,781 / 27,95 / 28,05 GBd và nhãn TDEC. Đầu vào là sợi 50/125 µm, dải bước sóng 830 – 1600 nm với các điểm hiệu chuẩn tại 850, 1310 và 1550 nm, công suất tối đa 8 mW.
Bước ba, dựng biểu đồ mắt. Các mẫu tích lũy được xếp chồng trong khung thời gian một đơn vị bit. Độ mở của “con mắt” thu được chính là biên an toàn còn lại cho bộ thu ở đầu kia.
Bước bốn, chấm điểm. Phần mềm FlexDCA so biểu đồ mắt thực với kịch bản lý tưởng và trả về một con số phạt duy nhất. Toàn bộ dòng DCA — từ máy khổ nhỏ tới khung máy mô-đun — dùng chung phần mềm này, nên quy trình đo kiểm module quang tốc độ cao viết cho phòng lab có thể chuyển thẳng ra dây chuyền.
TDEC và TDECQ khác nhau thế nào?
Hai từ viết tắt này xuất hiện trong hầu hết hồ sơ tuân thủ quang, và chúng không thay thế nhau. Ai làm đo kiểm module quang tốc độ cao đều sẽ gặp cả hai.
TDEC (Transmitter and Dispersion Eye Closure) dùng cho tín hiệu hai mức NRZ. Theo tài liệu của Keysight, ý nghĩa của nó rất trực quan: một máy phát thực có TDEC bằng X dB sẽ gây ra tỉ lệ lỗi bit đúng bằng một máy phát lý tưởng bị cộng thêm X dB nhiễu Gauss. Nói cách khác, TDEC quy mọi khiếm khuyết của dạng sóng về một đơn vị duy nhất — lượng nhiễu tương đương.
TDECQ là phiên bản dành cho tín hiệu bốn mức PAM4, thuộc gói phân tích PAM-N của FlexDCA. Cách hiểu tương tự, nhưng bài toán khó hơn vì PAM4 có ba con mắt chồng lên nhau thay vì một, và biên độ mỗi mức chỉ còn khoảng một phần ba. Lưu ý khi lập cấu hình: đây là tính năng có bản quyền riêng, không nằm trong máy cơ bản — với DCA-M N1092, Keysight ghi rõ phép đo TDECQ cần các tùy chọn LOJ, PLK, IRC cùng gói phần mềm R&D hoặc Manufacturing.
Với các module 100G và 400G dùng PAM4 đang phổ biến trong trung tâm dữ liệu, TDECQ thường là con số quyết định lô hàng đạt hay trượt — và trên thực tế, phần lớn công việc đo kiểm module quang tốc độ cao ở khâu xuất xưởng xoay quanh đúng chỉ số này. Ngoài TDECQ, gói PAM-N còn đo mức, độ lệch kênh, độ tuyến tính và nhiễu — những chỉ số giúp truy ngược nguyên nhân khi một lô module bị trượt.
Nên chọn DCA-M khổ nhỏ hay DCA-X khung mô-đun?
Sau khi đã rõ cần đo gì, câu hỏi còn lại là mua cấu hình nào. Keysight chia dòng DCA thành hai dáng máy phục vụ hai chỗ đứng khác nhau trong quy trình đo kiểm module quang tốc độ cao.

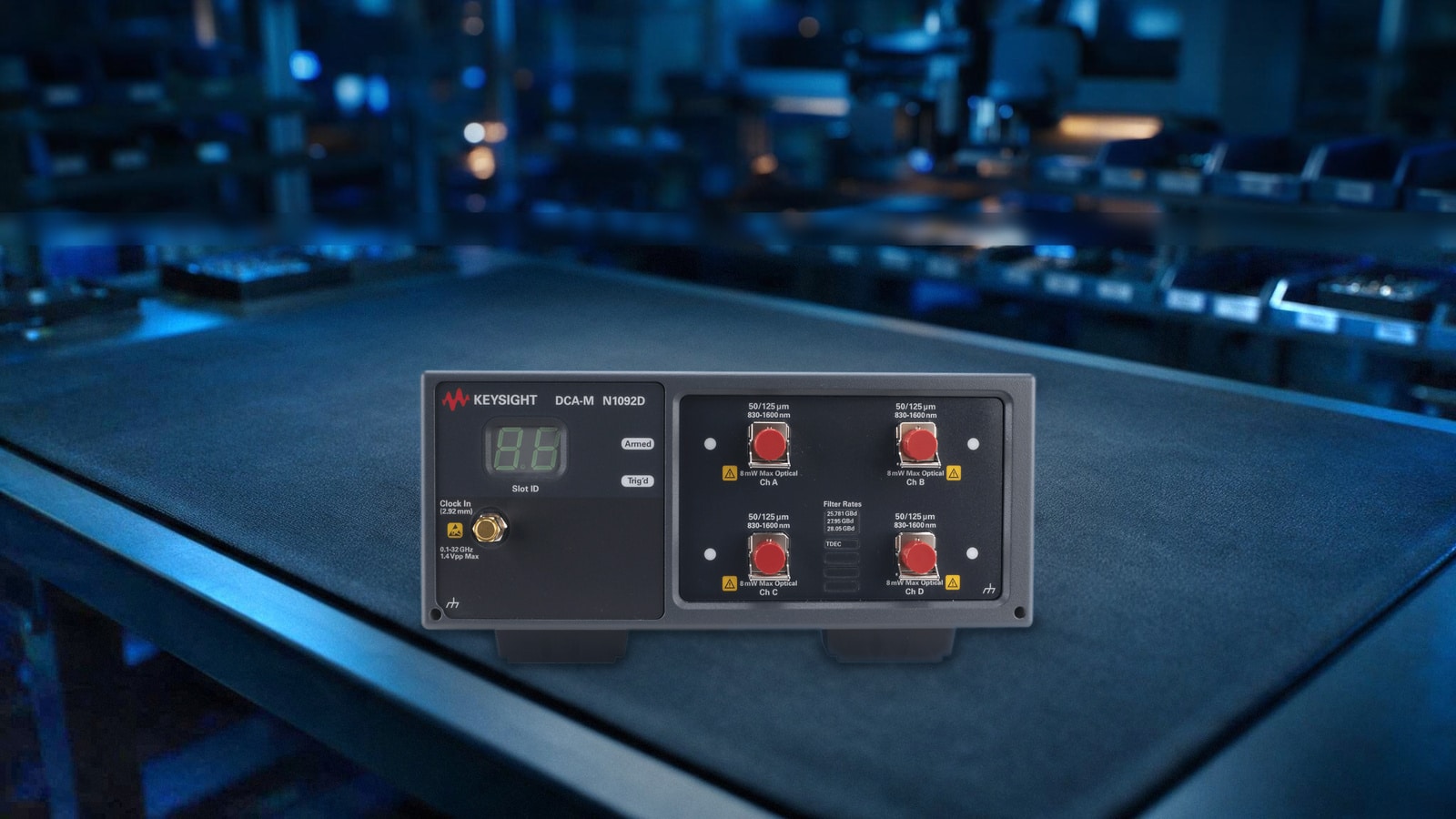

DCA-M là máy tích hợp sẵn, khổ nhỏ, không có màn hình — một chiếc PC chạy phần mềm N1010A FlexDCA điều khiển nó qua cáp USB 2.0 hoặc 3.0. Dải làm việc từ 20 Gb/s tới 53 GBaud. Số kênh quang thay đổi theo model: một kênh với N1092A và N1092C, hai kênh với N1092B và N1092E, và bốn kênh với N1092D. Băng thông kênh quang phụ thuộc tùy chọn: 28 GHz (−3 dBo, giá trị đặc trưng) với tùy chọn 30A cho dải 830 – 1600 nm, hoặc 45 GHz với tùy chọn 40A (chỉ sợi đơn mode). Chỉ tùy chọn 40A mới kèm bộ lọc phần cứng 53,125 GBd — nghĩa là mức 53 GBaud nói trên chỉ đạt được với cấu hình 40A.

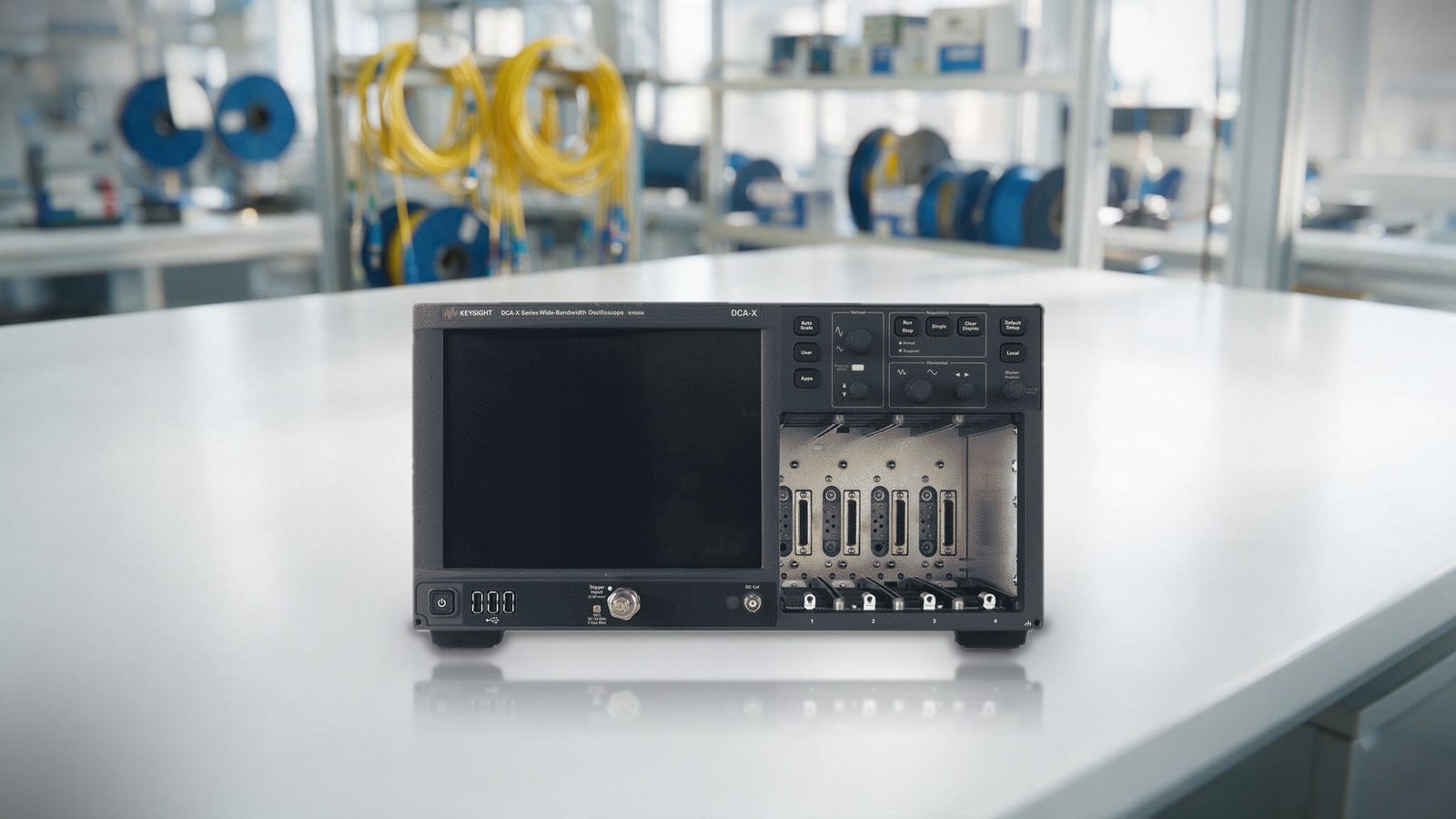

DCA-X N1000A là khung máy có khe cắm, với máy tính và màn hình 10,4 inch tích hợp. Cấu hình được quyết định bởi mô-đun bạn lắp vào: dải đo trải từ 50 MBd tới trên 80 GBd, tối đa 16 kênh quang và điện đo đồng thời, và băng thông vượt 100 GHz với các mô-đun cao cấp nhất. Đổi lại là kích thước và khối lượng của một máy để bàn thực thụ — 20,5 kg khi chưa lắp mô-đun.
Nguyên tắc chọn khá đơn giản: chọn theo chỗ đặt máy, không chỉ theo băng thông. Một trạm đo trên dây chuyền lặp đúng một phép đo hàng nghìn lần mỗi ca, trên một diện tích bàn nhỏ — DCA-M sinh ra cho việc đó. Một phòng R&D hôm nay đo quang, mai đo điện, mốt đo TDR/TDT trên đường mạch thì khung máy mô-đun đáng giá hơn, vì nâng cấp bằng cách đổi mô-đun thay vì thay cả hệ thống.

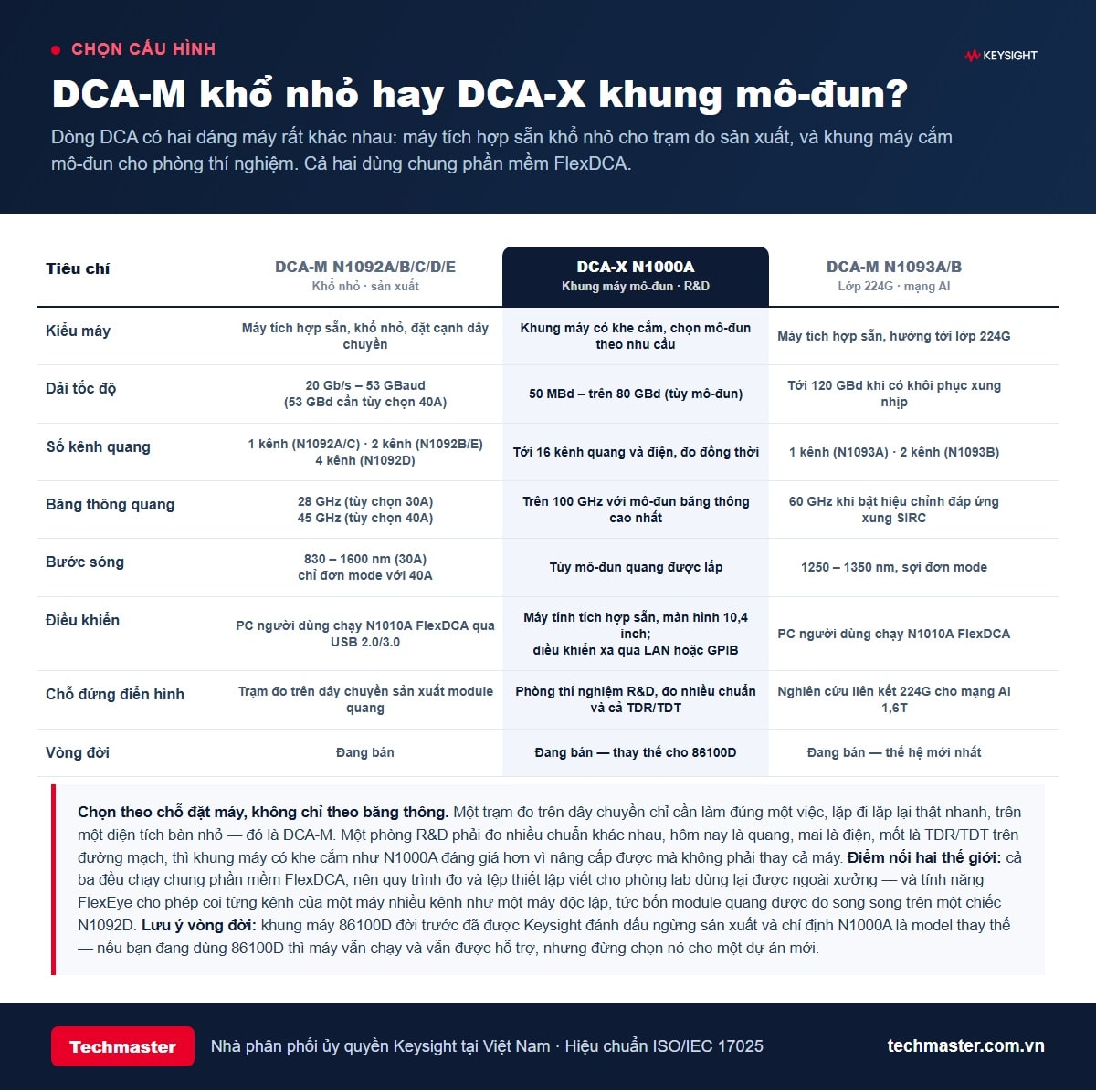

| Tiêu chí | DCA-M N1092A/B/C/D/E | DCA-X N1000A | DCA-M N1093A/B |
|---|---|---|---|
| Kiểu máy | Tích hợp sẵn, khổ nhỏ | Khung máy có khe cắm mô-đun | Tích hợp sẵn, lớp 224G |
| Dải tốc độ | 20 Gb/s – 53 GBaud (53 GBd cần tùy chọn 40A) | 50 MBd – trên 80 GBd (tùy mô-đun) | Tới 120 GBd khi có khôi phục xung nhịp |
| Số kênh quang | 1 (N1092A/C) · 2 (N1092B/E) · 4 (N1092D) | Tới 16 kênh quang và điện | 1 (N1093A) · 2 (N1093B) |
| Băng thông quang | 28 GHz (tùy chọn 30A) · 45 GHz (tùy chọn 40A) | Trên 100 GHz với mô-đun cao nhất | 60 GHz khi bật hiệu chỉnh SIRC |
| Bước sóng | 830 – 1600 nm (30A) · đơn mode (40A) | Tùy mô-đun quang được lắp | 1250 – 1350 nm, sợi đơn mode |
| Điều khiển | PC chạy N1010A FlexDCA qua USB 2.0/3.0 | Máy tính tích hợp, màn hình 10,4 inch | PC chạy N1010A FlexDCA |
| Chỗ đứng điển hình | Trạm đo trên dây chuyền sản xuất | Phòng thí nghiệm R&D đa chuẩn | Nghiên cứu liên kết 224G, mạng AI |
| Vòng đời | Đang bán | Đang bán — thay thế cho 86100D | Đang bán — thế hệ mới nhất |
Một lưu ý về vòng đời cần nói rõ để tránh mua nhầm: khung máy 86100D thế hệ trước đã được Keysight đánh dấu ngừng sản xuất trên trang sản phẩm chính hãng, và model được chỉ định thay thế chính là N1000A. Nếu nhà máy của bạn đang vận hành 86100D thì máy vẫn chạy tốt và vẫn dùng được với FlexDCA cùng các mô-đun hiện có — nhưng với một dự án đầu tư mới, hãy bắt đầu từ N1000A.
Nhà máy quang tại Việt Nam nên bắt đầu từ đâu?
Điện tử, máy tính và linh kiện là nhóm hàng xuất khẩu lớn nhất của Việt Nam. Theo Cục Thống kê, riêng chín tháng đầu năm 2025 nhóm hàng này đã mang về hơn 77 tỷ USD; kim ngạch xuất, nhập khẩu của nhóm hàng tăng bình quân 18,6%/năm trong giai đoạn 2016–2024 — cao hơn hẳn mức 10,2%/năm của tổng kim ngạch xuất, nhập khẩu cả nước. Khi chuỗi cung ứng quang học và module truyền dẫn dịch chuyển vào Việt Nam, năng lực đo kiểm module quang tốc độ cao ngay trong nước trở thành điều kiện để nhận đơn hàng, chứ không còn là khoản đầu tư “có thì tốt”.
Với một nhà máy bắt đầu xây dựng năng lực đo kiểm module quang tốc độ cao, lộ trình thực tế thường là: xác định chuẩn phải chứng minh (100G, 400G hay 800G, NRZ hay PAM4) để chốt tốc độ và loại điều chế; đếm số kênh cần đo song song mỗi ca; và xác nhận nguồn xung nhịp trước khi chốt số kênh, vì hai điều này ràng buộc lẫn nhau: theo tài liệu cấu hình của Keysight, tùy chọn khôi phục xung nhịp CDR chỉ có trên N1092A và N1092B — N1092D bốn kênh bắt buộc phải được cấp xung nhịp từ ngoài. Nếu dây chuyền không có nhịp sạch, hãy chọn N1092A/B kèm CDR ngay từ đầu, hoặc bổ sung một bộ khôi phục xung nhịp rời.
Một điểm thường bị bỏ qua khi tính công suất trạm đo: tính năng có bản quyền FlexEye trong FlexDCA (tùy chọn EFP, hoặc đi kèm gói Manufacturing N1010200A) cho phép coi từng kênh của một máy nhiều kênh như một máy độc lập. Nghĩa là một chiếc N1092D bốn kênh có thể đo bốn module quang khác nhau song song, mỗi module bắt đầu và kết thúc theo nhịp riêng — điều kiện là các tín hiệu dùng xung nhịp đồng bộ. Với một dây chuyền, khác biệt giữa “bốn kênh” và “bốn máy” chính là bài toán chi phí trên mỗi module.
Phép đo quang hiếm khi đứng một mình, và một trạm đo kiểm module quang tốc độ cao hoàn chỉnh cũng vậy. Trạm đo hoàn chỉnh thường cần thêm máy phân tích phổ quang để kiểm tra bước sóng và phổ phát, hệ đo quang Lightwave cho suy hao và công suất, hoặc bộ chuyển đổi quang–điện khi cần đưa tín hiệu quang vào một máy hiện sóng điện. Ở phía điện của cùng một module, phép đo bổ sung tự nhiên là đo tỉ lệ lỗi bit và kiểm tra bộ thu — DCA chấm chất lượng tín hiệu máy phát, còn máy đo tỉ lệ lỗi bit trả lời câu hỏi bộ thu chịu được đến đâu.
Cuối cùng, mọi con số thu được từ việc đo kiểm module quang tốc độ cao chỉ có giá trị khi thiết bị còn trong hạn hiệu chuẩn. Keysight khuyến nghị xác nhận đầy đủ thông số cho N1000A mỗi 12 tháng; Techmaster cung cấp dịch vụ hiệu chuẩn theo ISO/IEC 17025 ngay tại Việt Nam, rút ngắn thời gian máy phải rời dây chuyền.
Câu hỏi thường gặp
Máy hiện sóng lấy mẫu khác máy hiện sóng thường ở điểm nào?
Máy hiện sóng thường (thời gian thực) số hóa liên tục và bắt được cả sự kiện chỉ xảy ra một lần. Máy hiện sóng lấy mẫu chỉ lấy một mẫu mỗi lần xung nhịp kích và dựng dạng sóng từ một dòng bit lặp lại, nên nó bắt buộc cần xung nhịp và không thấy được sự kiện đơn lẻ. Đổi lại, với mô-đun quang cao cấp nhất nó đạt băng thông tới 120 GHz, và với tùy chọn timebase chính xác N1000A-PTB, nền jitter chỉ khoảng 90 fs rms — mức cần thiết để đo tuân thủ máy phát quang.
TDECQ là gì và vì sao lô hàng bị trượt vì nó?
TDECQ là chỉ số phạt đo mức độ khép của biểu đồ mắt ở tín hiệu PAM4, quy mọi khiếm khuyết dạng sóng về một con số duy nhất tính bằng dB. Các chuẩn Ethernet 100G và 400G đặt ngưỡng TDECQ tối đa cho máy phát; module vượt ngưỡng bị coi là không đạt dù vẫn truyền được dữ liệu trong phép thử chức năng, vì biên an toàn của nó không đủ cho trường hợp xấu nhất của liên kết thực tế.
Đo kiểm module quang tốc độ cao có bắt buộc dùng máy bốn kênh không?
Không bắt buộc. Số kênh nên chọn theo sản lượng: một kênh (N1092A) đủ cho phòng thí nghiệm hoặc dây chuyền sản lượng thấp, còn bốn kênh (N1092D) chỉ đáng đầu tư khi bạn thực sự đo song song nhiều module mỗi ca. Tính năng FlexEye (bản quyền riêng, hoặc đi kèm gói Manufacturing của FlexDCA) cho phép bốn kênh hoạt động như bốn máy độc lập, với điều kiện các tín hiệu dùng xung nhịp đồng bộ.
Đang dùng máy 86100D thì có phải thay ngay không?
Không cần thay ngay. Keysight đã đánh dấu 86100D ngừng sản xuất và chỉ định N1000A là model thay thế, nhưng máy đang vận hành vẫn chạy và vẫn dùng được với FlexDCA cùng các mô-đun hiện có. Vấn đề chỉ phát sinh khi bạn cần mở rộng cấu hình hoặc đầu tư trạm đo mới — khi đó nên bắt đầu từ N1000A để không mua vào một nền tảng đã dừng sản xuất.
