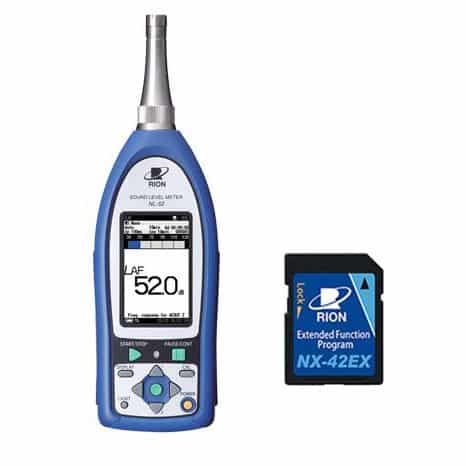

Máy đo độ RION NL-52EX (Máy đo độ ồn RION NL-52 + NX-42EX cài đặt sẵn)

THÔNG SỐ KỸ THUẬT Máy đo độ RION NL-52EX

– Tiêu chuẩn áp dụng:

IEC 61672-1: 2013/2002 class 1

ANSI/ASA S1.4-2014/Part1 class 1

JIS C 1509-1: 2017 class 1

Dấu CE, Chỉ thị WEEE,RoHS Trung Quốc (chỉ dành cho model xuất khẩu cho Trung Quốc)

– Chức năng đo:

Đo lường đồng thời các mục sau đây, với trọng số thời gian đã chọn và trọng số tần số

– Xử lý (kênh chính): Mức áp suất âm thanh tức thời: Lp. Mức áp suất âm liên tục tương đương: Leq. Mức tiếp xúc âm thanh: LE. Mức áp suất âm tối đa: Lmax. Mức áp suất âm tối thiểu: Lmin. Mức âm thanh phần trăm: LN (0,1 đến 99,9%, các bước tăng 0,1, giá trị tối đa 5)

– Xử lý (kênh  phụ): Mức áp suất âm thanh tức thời: Lp

– Xử lý bổ sung: Ngoài các mục xử lý chính, một trong các mục sau đây có thể được chọn để xử lý đồng thời:Mức âm liên tục tương đương trọng số C: LCeqMức âm thanh đỉnh C: LCpeakMức âm thanh đỉnh Z: LZpeakMức âm liên tục tương đương có trọng số theo thời gian: LAIeq * 2Mức âm thanh liên tục tương đương tối đa có trọng số tối đa: LAImax * 2Trung bình công suất của mức tối đa của mỗi khoảng thời gian 5 giây: LAtm5Trọng số tần số cho xử lý bổ sung đồng bộ hóa với trọng số tần số của kênh phụ, vì vậy khi kênh phụ có trọng số A, có thể chọn LAtm5.Khi chọn trọng số C (trọng số Z), LCeq và LCpeak xử lý bổ sung (LZpeak) có thể được chọn.

– Microphone: Loại: UC-59; Độ nhạy: -27 dB

– Phạm vi đo của Máy đo độ:

Trọng số A: 25 dB đến 138 dBTrọng số C: 33 dB đến 138 dBTrọng số Z: 38 dB đến 138 dBMức âm thanh đỉnh C: 55 dB đến 141 dBMức âm thanh đỉnh của trọng số Z: 60 dB đến 141 dB

– Độ ồn sẵn có: Trọng số A: 17 dB hoặc thấp hơn; Trọng số C: 25 dB hoặc thấp hơn; Trọng số Z: 30 dB hoặc thấp hơn

– Dải tần số: 10 Hz đến 20 kHz

– Tần số trọng số: A, C và  Z

– Trọng số thời gian: F (Fast) và S (Slow)

– Phạm vi cấp độ: Phạm vi đơn (Phạm vi tuyến tính: 113 dB)

Thanh hiển thị phạm vi tối đa: Tối đa 110 dB (20 đến 130 dB)

Chuyển đổi hiển thị biểu đồ thanh: Đặt giới hạn trên / dưới theo mức tăng 10 dB.

– Phát hiện mạch RMS: Phương pháp xử lý kỹ thuật số

– Chu kỳ lấy mẫu: 20,8 μs (Lp, Leq, LE, Lmax, Lmin, Lpeak: tần số lấy mẫu: 48 kHz)100 ms (LN)

– Chức năng hiệu chỉnh Máy đo độ:

Hiệu chỉnh lọc gió: Tuân thủ các tiêu chuẩn IEC 61672-1 và JIS C 1509-1 khi lắp đặt kính chắn gió.

Hiệu chỉnh trường âm thanh khuếch tán:Hiệu chỉnh các đặc tính tần số để tuân thủ các tiêu chuẩn (ANSI / ASA S1.4) trong trường âm thanh khuếch tán.

– Thời gian trễ: Đồng hồ có thể được đặt để bắt đầu đo thời gian đã chỉ định (TẮT, 1, 3, 5 hoặc 10 giây) sau khi nhấn nút khởi động hoặc khi vượt quá trình kích hoạt do người dùng đặt.

– Chức năng xóa làm lại: Khi nhấn phím PAUSE để tạm dừng đo, dữ liệu trước đó (người dùng có thể chọn) 0, 1, 3 hoặc 5 giây được loại trừ khỏi quá trình xử lý.

– Máy đo độ Hiển thị:

Màn hình  màu  LCDbán trong suốt có đèn nền màn hình LCD WQVGA (400 x 240 dots)

* LCD với bảng cảm ứng (Bảng điều khiển cảm ứng điện dung)

Tần số cập nhật hiển thị số: 1 sTần suất cập nhật biểu đồ dạng thanh: 100 ms

– Lưu trữ:

Thủ công: Dữ liệu cho kết quả đo được lưu trữ thủ công theo từng bước địa chỉ.

Số lượng dữ liệu: Bộ nhớ trong: tối đa. 1 000 bộThẻ SD: tùy thuộc vào dung lượng của Thẻ SD * 1

Tự động: Giá trị tức thời (chế độ Lp) và giá trị được xử lý (chế độ Leq) được lưu trữ liên tục và tự động theo các khoảng thời gian định sẵn.

Chu kỳ lấy mẫu Lp: 100 ms, 200 ms, 1 s, Leq 1s

Chu kỳ lấy mẫu Leq: 10 giây, 1, 5, 10, 15, 30 phút, 1, 8, 24 h và thời gian người dùng chọn (tối đa 24 giờ)

Thời gian đo: Tối đa. 1 000 h trong chế độ lưu trữ Auto Lp, tối đa 100 000 địa chỉ trong chế độ lưu trữ Tự động Leq (tùy thuộc vào dung lượng của thẻ SD) * 1

– Thu hồi dữ liệu: Cho phép xem dữ liệu được lưu trữ

– Thiết lập bộ nhớ Máy đo độ:

Có thể lưu tối đa năm cấu hình thiết lập trong bộ nhớ trong, để gọi lại sau Khởi động thông qua cài đặt tệp được lưu trước đó trên thẻ SD

– Ghi dạng sóng:

Định dạng tệp: Dạng sóng không nén tệp WAVE

Tần suất lấy mẫu: Chọn 48 kHz, 24 kHz hoặc 12 kHz

Độ dài dữ liệu: Chọn 24 bit hoặc 16 bit

– Đầu ra của Máy đo độ

Đầu ra DC: Đầu ra tín hiệu DC sử dụng đặc trưng trọng số tần số được chọn bằng cách xử lý.

Điện áp đầu ra: 2,5 V, 25 mV / dB ở biểu đồ thanh hiển thị tỷ lệ đầy đủ

Đầu ra AC: Đầu ra tín hiệu AC sử dụng đặc trưng trọng số tần số được chọn bằng cách xử lý hoặc theo trọng số A, C, Z.

Điện áp đầu ra: 1 V (giá trị rms) ở biểu đồ thanh hiển thị tỷ lệ đầy đủ

Đầu ra bộ so sánh * 2: Bật khi đầu ra của bộ thu mở vượt quá giá trị đặt(điện áp tối đa 24 V, dòng điện tối đa 60 mA, độ phân tán cho phép 300 mW)

– USB: Cho phép USB được kết nối với máy tính và được công nhận là ổ đĩa di độngCho phép điều khiển USB thông qua các lệnh giao tiếp

– Giao tiếp RS-232C: Cho phép giao tiếp RS-232C thông qua việc sử dụng cáp chuyên dụng

– Dữ liệu đầu ra liên tục * 2:

Loại dữ liệu Giá trị tức thời: Lp

Loại dữ liệu Giá trị đã xử lý: Leq, Lmax, Lmin, Lpeak

Khoảng thời gian đầu ra: 100 ms

– Máy đo độ In ra:

In kết quả đo trên máy in chuyên dụng DPU-414

– Yêu cầu về nguồn cấp: Bốn pin IEC R6 (cỡ AA) (pin kiềm hoặc pin sạc) hoặc nguồn điện bên ngoài

Tuổi thọ pin (23℃): Pin kiềm LR6 (AA): 26 hPin thứ cấp Ni-MH: 25 hTối đa * Phụ thuộc vào cài đặt

Bộ đổi nguồn: AC: NC-98E

Điện áp ngoài: 5 đến 7 V (điện áp định mức: 6 V)

Tiêu thụ hiện tại: Khoảng 90 mA (hoạt động bình thường, điện áp định mức)

– Điều kiện môi trường xung quanh:

Nhiệt độ: -10 đến + 50℃

Độ ẩm: 10 đến 90% rh (không ngưng tụ)

– Hiệu suất chống bụi / chống nước * 4: Tiêu chuẩn  IP: IP54 (trừ micrô)Xem các biện pháp phòng ngừa liên quan đến chống thấm

– Kích thước, trọng lượng: xấp xỉ. 250 (H) x 76 (W) x 33 mm (D), xấp xỉ 400 g (có pin)

– Kết hợp với thẻ NX-42EX cài đặt sẵn: Tích hợp chương trình mở rộng chức năng ( trong thẻ SD 512MB)
