Hồ sơ an toàn của một hệ chống rơi ngã thường dày hơn chính thiết bị. Riêng với hệ cứu sinh dọc, bạn sẽ gặp ít nhất bốn ký hiệu chuẩn khác nhau trên cùng một trang catalogue — và chúng không thay thế được cho nhau.
Bài này giải thích ANSI Z359.16 cùng các chuẩn OSHA đi kèm mà 3M công bố cho hệ Lad-Saf, và làm rõ vị trí của khung chuẩn châu Âu EN 353-1 để bạn không bị nhầm khi so sánh hồ sơ giữa các nhà cung cấp.

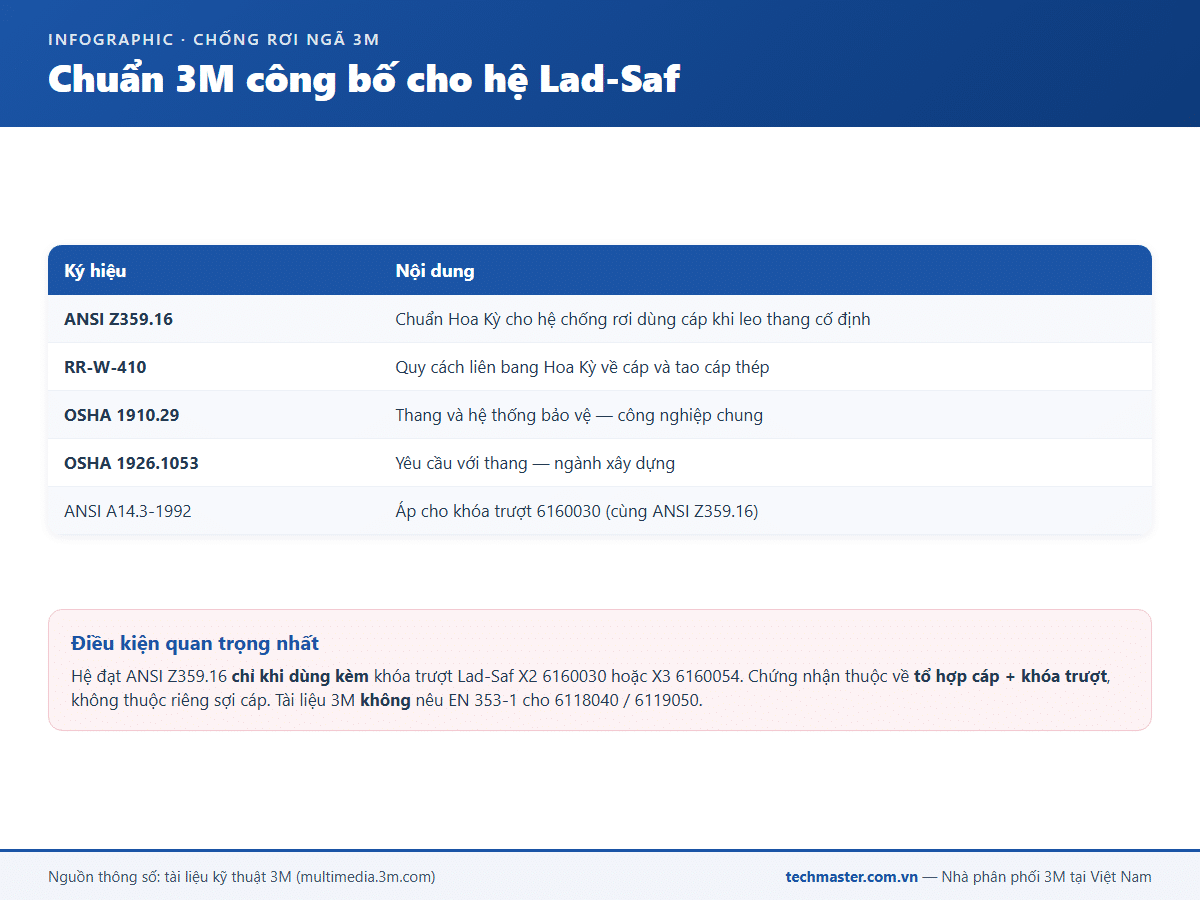

3M công bố những chuẩn nào cho Lad-Saf?
Trên bảng thông số kỹ thuật của cả hai mã 6118040 và 6119050, mục “Specifications Met” ghi bốn mục:
| Ký hiệu | Nội dung |
|---|---|
| ANSI Z359.16 | Chuẩn Hoa Kỳ cho hệ chống rơi dùng cáp khi leo thang cố định |
| RR-W-410 | Quy cách liên bang Hoa Kỳ về cáp và tao cáp thép |
| OSHA 1910.29 | Quy định về lan can, thang và hệ thống bảo vệ trong công nghiệp chung |
| OSHA 1926.1053 | Quy định về thang trong ngành xây dựng |
Phần mô tả sản phẩm của 3M nêu thêm rằng hệ được thiết kế để đáp ứng yêu cầu ANSI Z359.16 cùng OSHA 1910.140 và 1926.502 — đây là các điều khoản về hệ thống chống rơi cá nhân, tương ứng cho công nghiệp chung và xây dựng.
Riêng khóa trượt Lad-Saf X2 6160030 được công bố đạt ANSI A14.3-1992 và ANSI Z359.16.
Điều kiện quan trọng nhất: chuẩn gắn với tổ hợp, không gắn với món hàng
Đây là điểm dễ bị đọc lướt và cũng là điểm hay bị bắt lỗi khi kiểm tra hồ sơ.
3M ghi rõ rằng hệ Lad-Saf đạt ANSI Z359.16 khi được dùng kèm khóa trượt Lad-Saf X3 (6160054) hoặc Lad-Saf X2 (6160030). Nói cách khác, chứng nhận thuộc về tổ hợp cáp + khóa trượt của 3M, không thuộc về riêng sợi cáp.
Hệ quả thực tế:
- Mua đủ bộ cáp nhưng thiếu khóa trượt → về mặt hồ sơ, hệ chưa đạt ANSI Z359.16.
- Ghép khóa trượt hãng khác vào cáp 3M → mất hiệu lực chứng nhận, dù cơ khí có vừa.
- Số khóa trượt phải bằng số người leo đồng thời — mỗi khóa phục vụ 1 người.
ANSI Z359.16 nói về cái gì?
Z359.16 là chuẩn dành riêng cho hệ chống rơi dùng cáp cho thang cố định — đúng loại thiết bị mà Lad-Saf thuộc về. Nó khác với các phần khác trong bộ Z359 vốn nói về dây đai, dây chống sốc hay thiết bị tự co.
Chuẩn này đặt ra yêu cầu cho toàn hệ: khả năng hãm của khóa trượt, cường độ của cáp và điểm neo, và cách các bộ phận phối hợp. Đó là lý do chứng nhận được cấp cho tổ hợp chứ không cho từng chi tiết rời.
Các con số mà 3M dùng để đáp ứng chuẩn được công bố khá minh bạch: lực hãm tối đa đo trong thử nghiệm động là 1.300 lb, lực căng tĩnh của cáp khi lắp là 750 lb, và cường độ neo tối thiểu khuyến nghị là 3.375 lb (15 kN) cho hệ 1 người, tăng dần tới 6.300 lb cho hệ 4 người. Cách 3M tính các con số này được trình bày trong bài khóa trượt 6160030 và nguyên lý hãm.
OSHA: quy định pháp lý, không phải chuẩn sản phẩm
Đây là chỗ hay bị lẫn. ANSI là chuẩn kỹ thuật tự nguyện; OSHA là quy định pháp lý về an toàn lao động tại Hoa Kỳ. Sản phẩm không “được cấp chứng nhận OSHA” — mà sản phẩm giúp người sử dụng lao động tuân thủ yêu cầu của OSHA.
| Điều khoản | Áp dụng cho | Nội dung liên quan |
|---|---|---|
| OSHA 1910.29 | Công nghiệp chung | Yêu cầu với thang và hệ thống bảo vệ |
| OSHA 1910.140 | Công nghiệp chung | Hệ thống chống rơi cá nhân |
| OSHA 1926.1053 | Xây dựng | Yêu cầu với thang |
| OSHA 1926.502 | Xây dựng | Tiêu chí cho hệ thống chống rơi |
Với doanh nghiệp Việt Nam, các điều khoản này không có hiệu lực pháp lý trực tiếp. Nhưng chúng vẫn hữu ích trong hai tình huống rất thực tế: khi làm việc với chủ đầu tư nước ngoài hoặc nhà thầu quốc tế yêu cầu tuân thủ theo hệ Hoa Kỳ, và khi cần một khung tham chiếu để xây dựng quy trình nội bộ.
Còn EN 353-1 thì sao?
EN 353-1 là chuẩn châu Âu cho thiết bị chống rơi kiểu dẫn hướng trên đường neo cứng — tức cùng họ chức năng với khóa trượt trên cáp cứu sinh dọc. Nhiều hồ sơ tại Việt Nam viện dẫn EN 353-1 vì thị trường quen với hệ chuẩn châu Âu hơn.
Cần nói rõ một điều: tài liệu sản phẩm của 3M cho Lad-Saf 6118040 và 6119050 công bố ANSI Z359.16, RR-W-410 và các điều khoản OSHA — không nêu EN 353-1. Vì vậy khi lập hồ sơ, đừng ghi Lad-Saf “đạt EN 353-1” nếu bạn không có văn bản của 3M nêu rõ điều đó cho đúng mã hàng bạn mua.
Cách xử lý đúng khi hồ sơ yêu cầu chuẩn châu Âu: nêu chuẩn mà nhà sản xuất thực sự công bố (ANSI Z359.16), giải thích rằng đây là chuẩn tương đương về chức năng, và đính kèm tài liệu kỹ thuật cùng COC của lô hàng. Cách trình bày chứng từ được nói kỹ trong bài Lad-Saf chính hãng: đọc mã 3M và chứng từ.
Các chuẩn vật liệu ít được để ý
Hai ký hiệu nữa xuất hiện trong tài liệu kỹ thuật của 3M, liên quan tới bản thân sợi cáp:
- ASTM A475 — quy cách cho cáp và tao cáp mà cấu trúc 1×7 của Lad-Saf tuân theo, với lực kéo đứt tối thiểu 15.400 lb.
- ASTM B117 — phương pháp thử phun muối, dùng để đánh giá khả năng chống ăn mòn. Theo kết quả 3M công bố, cáp mạ kẽm 1×7 xuất hiện gỉ đỏ sau 795 giờ, so với 144 giờ của cáp 7×19.
Số liệu ASTM B117 chính là cơ sở để 3M khuyến nghị dùng cáp thép không gỉ 6119050 trong môi trường ăn mòn nghiêm trọng. Phân tích đầy đủ có trong bài so sánh 6118040 và 6119050.

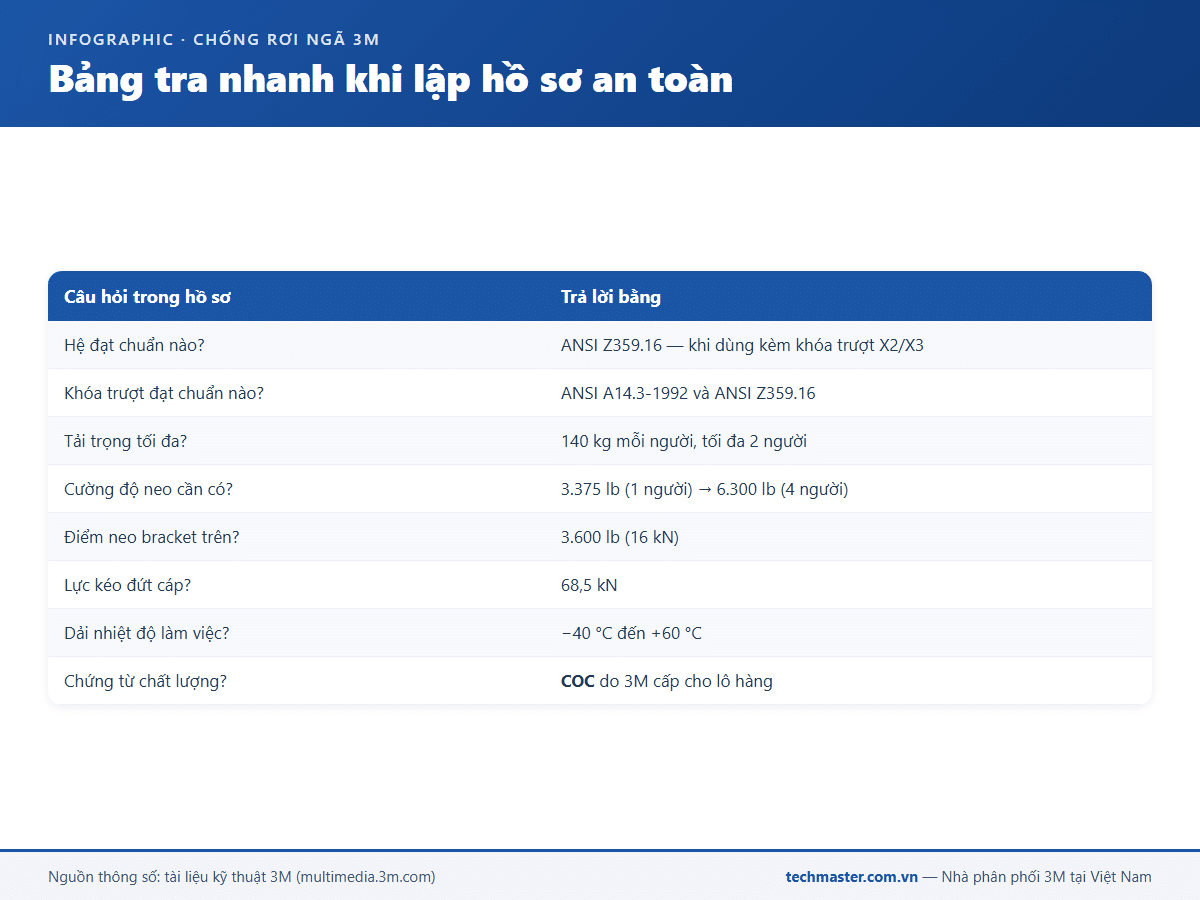

Bảng tra nhanh khi lập hồ sơ
| Câu hỏi trong hồ sơ | Trả lời bằng |
|---|---|
| Hệ đạt chuẩn nào? | ANSI Z359.16 — khi dùng kèm khóa trượt X2 6160030 hoặc X3 6160054 |
| Khóa trượt đạt chuẩn nào? | ANSI A14.3-1992 và ANSI Z359.16 |
| Tải trọng tối đa? | 140 kg mỗi người, tối đa 2 người |
| Cường độ neo cần có? | 3.375 lb (1 người) đến 6.300 lb (4 người) |
| Điểm neo bracket trên? | 3.600 lb (16 kN) |
| Lực kéo đứt cáp? | 68,5 kN |
| Dải nhiệt độ làm việc? | −40 °C đến +60 °C |
| Chứng từ chất lượng? | COC do 3M cấp cho lô hàng |
Bản checklist in ra dùng khi nghiệm thu có trong bài checklist nghiệm thu hệ cứu sinh dọc Lad-Saf. Danh mục thiết bị chính hãng tại nhà phân phối 3M tại Việt Nam.
Câu hỏi thường gặp
Hệ Lad-Saf đạt những chuẩn nào?
Theo bảng thông số của 3M, hệ đạt ANSI Z359.16, RR-W-410, OSHA 1910.29 và OSHA 1926.1053. Phần mô tả sản phẩm nêu thêm OSHA 1910.140 và 1926.502. Điều kiện là hệ phải được dùng kèm khóa trượt Lad-Saf X2 6160030 hoặc X3 6160054.
Lad-Saf có đạt chuẩn EN 353-1 không?
Tài liệu sản phẩm của 3M cho 6118040 và 6119050 công bố ANSI Z359.16 cùng các điều khoản OSHA, không nêu EN 353-1. Vì vậy không nên ghi Lad-Saf đạt EN 353-1 trong hồ sơ nếu không có văn bản của 3M nêu rõ điều đó cho đúng mã hàng.
ANSI và OSHA khác nhau ở chỗ nào?
ANSI là chuẩn kỹ thuật tự nguyện áp cho sản phẩm, còn OSHA là quy định pháp lý về an toàn lao động áp cho người sử dụng lao động. Sản phẩm không được “cấp chứng nhận OSHA” — nó giúp doanh nghiệp đáp ứng yêu cầu mà OSHA đặt ra.
Kết cấu thang cần đạt cường độ neo bao nhiêu để hợp chuẩn?
3M khuyến nghị tối thiểu 3.375 lb tương đương 15 kN cho hệ 1 người, 4.350 lb cho 2 người, 5.325 lb cho 3 người và 6.300 lb cho 4 người. Bracket trên của 3M có điểm neo tích hợp rating 3.600 lb, nhưng kết cấu mà bracket bắt vào cũng phải đủ khỏe tương ứng.
