Khi lắp một hệ thống dây cứu sinh dọc lên thang cố định, tháp viễn thông hay silo, câu hỏi đầu tiên hầu như luôn là chiều dài bao nhiêu mét. Nhưng quyết định tốn kém nhất về lâu dài lại nằm ở chỗ khác: cáp mạ kẽm hay cáp thép không gỉ.
Hai mã phổ biến nhất của 3M Lad-Saf tại Việt Nam là 6118040 (thép mạ kẽm, 12,19 m) và 6119050 (thép không gỉ, 15,24 m). Về mặt cơ khí chúng gần như giống hệt nhau. Khác biệt thật sự chỉ lộ ra sau vài năm phơi ngoài trời — và đó là điều bài này sẽ định lượng bằng số liệu thử nghiệm của chính 3M.
Lad-Saf là loại thiết bị gì?
Lad-Saf là hệ chống rơi phương dọc dùng cáp (cable vertical safety system). Người leo móc khóa trượt vào sợi cáp căng dọc theo thang; khóa trượt đi theo người, và hãm lại trong vài inch nếu người trượt chân. Đây là nhóm thiết bị khác hẳn thiết bị cứu sinh tự rút vốn dùng cho làm việc trên cao theo phương ngang — nếu bạn đang phân vân giữa các nhóm thiết bị chống rơi ngã, hãy đọc trước bài so sánh dây đai an toàn, SRL và dây chống sốc.
Điểm đáng chú ý về thương mại: mỗi mã Lad-Saf là một bộ trọn gói — đã gồm bracket trên, bracket dưới, cáp swage sẵn theo chiều dài và các cable guide, nằm trong một mã hàng duy nhất. Bạn không phải đặt lẻ từng chi tiết rồi lo thiếu.

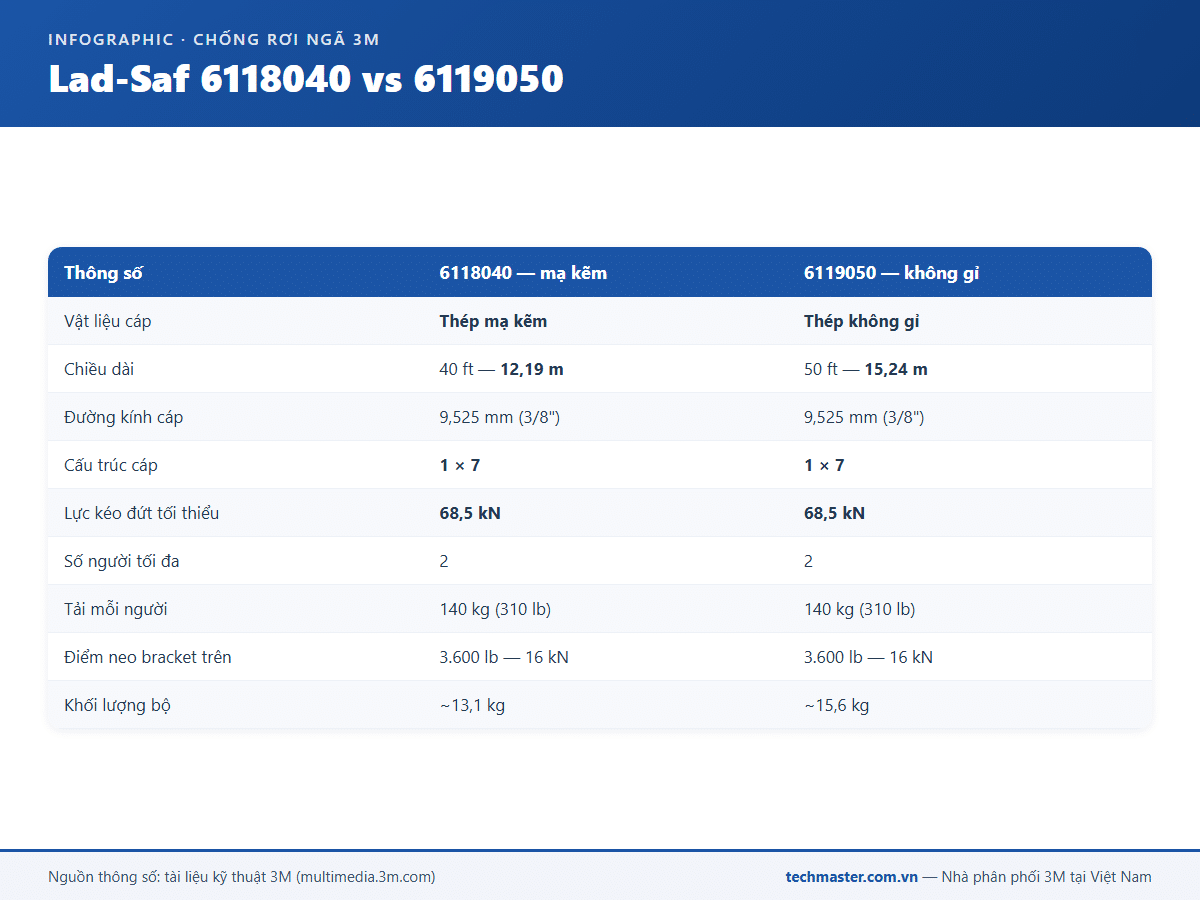

Bảng đối chiếu 6118040 và 6119050
| Thông số | Lad-Saf 6118040 | Lad-Saf 6119050 |
|---|---|---|
| Vật liệu cáp | Thép mạ kẽm | Thép không gỉ |
| Chiều dài | 40 ft — 12,19 m | 50 ft — 15,24 m |
| Đường kính cáp | 9,525 mm (3/8″) | 9,525 mm (3/8″) |
| Cấu trúc cáp | 1 × 7, Left Regular Lay | 1 × 7, Left Regular Lay |
| Lực kéo đứt tối thiểu | 68,5 kN | 68,5 kN |
| Số người tối đa | 2 | 2 |
| Tải trọng mỗi người | 140 kg (310 lb) | 140 kg (310 lb) |
| Điểm neo đơn (bracket trên) | 3.600 lb — 16 kN | 3.600 lb — 16 kN |
| Khối lượng bộ | ~13,1 kg | ~15,6 kg |
| Kiểu lắp | Kẹp bậc thang (Rung) | Kẹp bậc thang (Rung) |
Nhìn bảng trên sẽ thấy ngay: khả năng chịu lực của hai mã là như nhau. Cùng đường kính 9,525 mm, cùng cấu trúc 1×7, cùng lực kéo đứt 68,5 kN, cùng tải 140 kg mỗi người và cùng hỗ trợ tối đa 2 người. Chọn thép không gỉ không giúp hệ khỏe hơn. Nó chỉ giúp hệ sống lâu hơn trong môi trường ăn mòn.

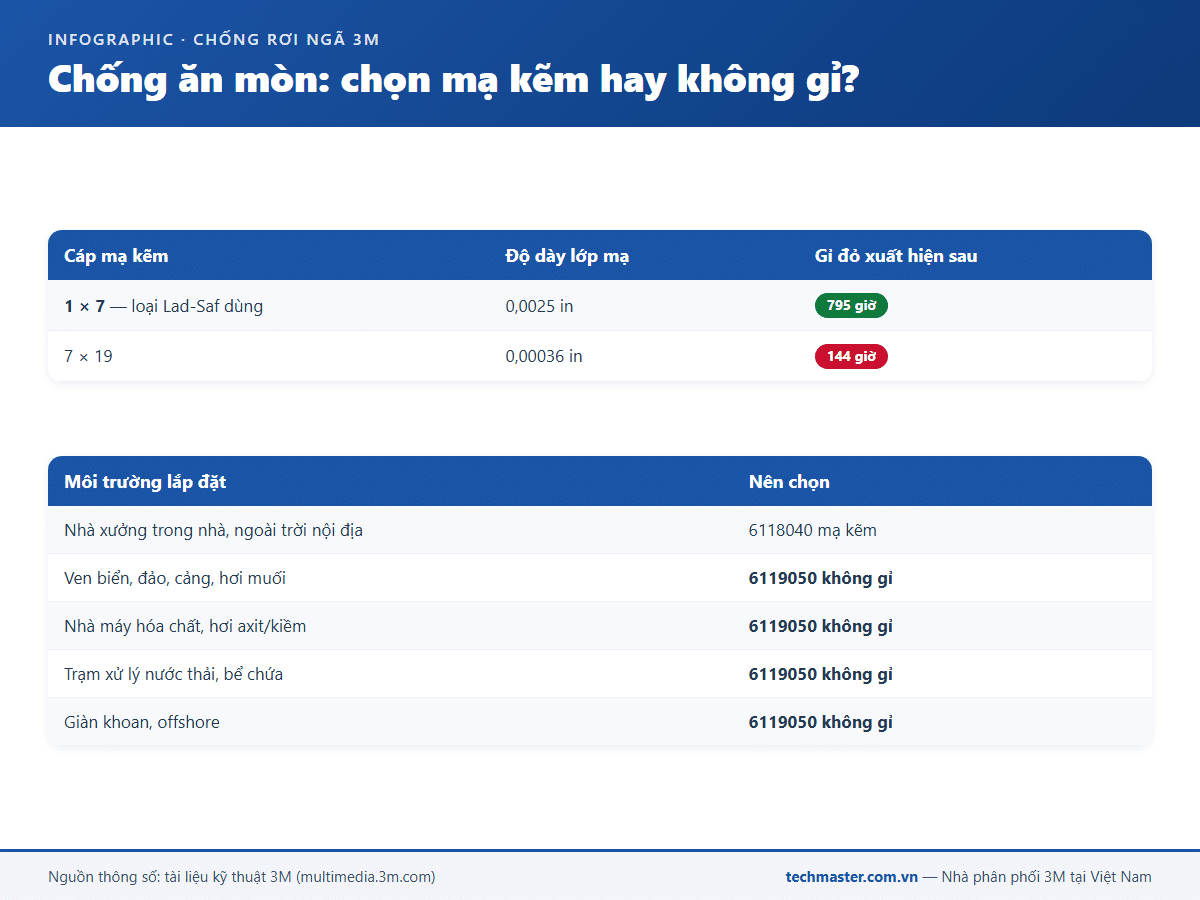

Số liệu ăn mòn: 795 giờ so với 144 giờ
3M công bố một bản tin kỹ thuật riêng về đề tài này (Technical Bulletin LAD002), dựa trên thử nghiệm phun muối theo chuẩn ASTM B117 do phòng thí nghiệm độc lập Stork / Twin City Testing thực hiện trên cáp mạ kẽm Ø3/8″.
| Cấu trúc cáp mạ kẽm | Độ dày lớp mạ trung bình | Thời điểm xuất hiện gỉ đỏ |
|---|---|---|
| 1 × 7 (loại Lad-Saf dùng) | 0,0025 in | 795 giờ |
| 7 × 19 | 0,00036 in | 144 giờ |
Chênh lệch rất lớn: cáp 1×7 có lớp mạ dày gấp khoảng 7 lần và chịu phun muối lâu gấp khoảng 5,5 lần trước khi xuất hiện gỉ đỏ. Về lực, cáp 1×7 đạt lực kéo đứt tối thiểu 15.400 lb so với 14.400 lb của loại 7×19.
Đây là lý do Lad-Saf 6118040 dùng cáp 1×7 chứ không phải loại bện nhiều sợi rẻ hơn. Nói cách khác, ngay cả bản mạ kẽm của 3M cũng đã được chọn về phía bền ăn mòn trong nhóm cáp mạ kẽm.
Vậy khi nào bắt buộc phải chọn thép không gỉ?
3M nêu rõ trong cùng bản tin kỹ thuật: trong môi trường ăn mòn nghiêm trọng, nên dùng cáp và bracket bằng thép không gỉ để đạt tuổi thọ và hiệu năng tối ưu. Cụ thể hóa cho điều kiện Việt Nam:
| Môi trường lắp đặt | Khuyến nghị |
|---|---|
| Thang trong nhà xưởng, mái che, ít ẩm | 6118040 mạ kẽm |
| Thang ngoài trời nội địa, khí hậu thường | 6118040 mạ kẽm |
| Ven biển, đảo, cảng, hơi muối | 6119050 thép không gỉ |
| Nhà máy hóa chất, hơi axit/kiềm | 6119050 thép không gỉ |
| Trạm xử lý nước thải, bể chứa | 6119050 thép không gỉ |
| Giàn khoan, offshore | 6119050 thép không gỉ |
Nguyên tắc thực dụng: cáp Lad-Saf là loại lắp cố định (Install Type: Permanent), gần như không được bảo dưỡng gì sau khi lắp. Nếu chi phí để thay một hệ cáp trên tháp cao — kể cả tiền dựng giàn, dừng vận hành, thuê đội leo — lớn hơn nhiều lần phần chênh giá giữa hai mã, thì chọn thép không gỉ là quyết định kinh tế chứ không chỉ là quyết định kỹ thuật.
Chiều dài: đừng chọn theo chiều cao thang
Nhiều đơn vị chọn nhầm vì lấy đúng chiều cao thang rồi đặt mã cùng số. Cần nhớ cáp còn phải chạy qua bracket trên, bracket dưới và cụm căng cáp, nên chiều dài thực tế cần dài hơn chiều cao leo. Nếu hệ của bạn ngắn, mã Lad-Saf 6118020 bản 6 m là lựa chọn kinh tế hơn cho thang thấp, bồn nhỏ hoặc hố kỹ thuật.
Ngoài ra 3M có sẵn hai phụ kiện kéo dài điểm bám phía trên, rất hữu ích khi người leo cần bám tiếp lúc bước qua mép sàn: Climbing Extension vươn thêm 1,2 m trên điểm bám trên cùng, và Telescoping Single Point Anchor (SPA) Extension 6116618 vươn 0,76 m, hỗ trợ tới 4 người với lực kéo đứt 20,27 kN.
Đừng quên khóa trượt — nếu thiếu, hệ không đạt chuẩn
Đây là điểm hay bị bỏ sót nhất khi làm dự toán. 3M ghi rõ rằng hệ Lad-Saf đạt yêu cầu ANSI Z359.16 cùng OSHA 1910.140 và 1926.502 khi được dùng kèm khóa trượt Lad-Saf X3 (6160054) hoặc Lad-Saf X2 (6160030).
Nghĩa là bộ cáp bán rời không tự nó tạo thành hệ chống rơi hợp chuẩn. Bạn cần đặt kèm khóa trượt Lad-Saf 6160030 theo số người leo đồng thời. Cấu tạo và nguyên lý hãm của khóa trượt được phân tích kỹ trong bài khóa trượt 6160030 và nguyên lý hãm của hệ Lad-Saf.
Tóm tắt quyết định
- Cần khỏe hơn? Hai mã như nhau — chọn mạ kẽm, tiết kiệm hơn.
- Lắp ở nơi ăn mòn nặng (biển, hóa chất, nước thải, offshore)? Chọn 6119050 thép không gỉ.
- Thang thấp, bồn nhỏ? Cân nhắc bản 6 m 6118020.
- Dù chọn mã nào, luôn đặt kèm khóa trượt — thiếu nó thì hệ không đạt ANSI Z359.16.
Nếu bạn đang chọn hệ cho một loại công trình cụ thể — tháp viễn thông, cột điện, silo hay bồn chứa — bài cứu sinh dọc cho thang tháp, cột điện, silo và bồn chứa đi sâu vào từng tình huống lắp đặt. Toàn bộ danh mục thiết bị bảo hộ chính hãng có tại trang nhà phân phối 3M tại Việt Nam.
Câu hỏi thường gặp
Lad-Saf 6118040 và 6119050 khác nhau ở điểm nào là chính?
Khác ở vật liệu cáp và chiều dài: 6118040 là thép mạ kẽm dài 12,19 m, còn 6119050 là thép không gỉ dài 15,24 m. Các thông số chịu lực giống nhau — cùng cáp 1×7 đường kính 9,525 mm, lực kéo đứt tối thiểu 68,5 kN, tải 140 kg mỗi người và tối đa 2 người.
Khi nào nên chọn cáp thép không gỉ thay vì mạ kẽm?
Khi lắp trong môi trường ăn mòn nghiêm trọng. 3M khuyến nghị dùng cáp và bracket thép không gỉ ở các môi trường này để đạt tuổi thọ tối ưu — điển hình là khu vực ven biển, nhà máy hóa chất, trạm xử lý nước thải và công trình offshore.
Cáp 1×7 của Lad-Saf bền hơn cáp 7×19 bao nhiêu?
Theo thử nghiệm phun muối ASTM B117 mà 3M công bố, cáp mạ kẽm 1×7 xuất hiện gỉ đỏ sau 795 giờ, trong khi cáp 7×19 chỉ 144 giờ — tức bền hơn khoảng 5,5 lần, với lớp mạ dày hơn khoảng 7 lần.
Mua bộ cáp Lad-Saf là đã đủ để leo an toàn chưa?
Chưa. Hệ chỉ đạt yêu cầu ANSI Z359.16 khi dùng kèm khóa trượt Lad-Saf X2 6160030 hoặc X3 6160054. Bộ cáp và bracket phải đi cùng khóa trượt đúng mã, đặt theo số người leo đồng thời.
