Fluke 1770 Series Thiết bị phân tích chất lượng điện ba pha

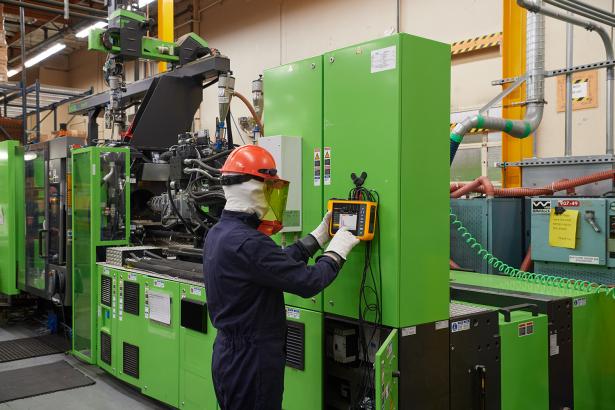

Tổng quan sản phẩm: Thiết bị phân tích chất lượng điện ba pha Fluke 1770 Series
Phép đo tự động. Linh hoạt hơn. Khắc phục sự cố chất lượng điện tốt hơn.
Thiết bị phân tích chất lượng điện ba pha Fluke 1770 Series loại bỏ sự phức tạp của việc ghi dữ liệu chất lượng điện, khắc phục sự cố và phân tích. Được thiết kế để trở thành cách thực hiện nghiên cứu chất lượng điện nhanh hơn, dễ hơn, 1770 Series cung cấp các phép đo tự động, giao diện người dùng và thiết lập dễ hiểu, thông số kỹ thuật độ tin cậy cao và nền tảng báo cáo đơn giản. Thiết bị cũng có thể được cấp nguồn trực tiếp từ mạch đo, loại bỏ nhu cầu tìm ổ cắm điện hoặc sử dụng dây kéo dài
Với Fluke 1770 Series, bạn sẽ không bao giờ bỏ qua một sự kiện chất lượng điện trọng yếu nào—từ quá độ điện áp nhanh đến 8 kV, sóng hài đến 30 kHz, giảm và tăng áp, cũng như các phép đo điện áp, dòng diện và công suất cho phép bạn xác định đặc điểm của hệ thống điện của bạn.
Thông số kỹ thuật: Thiết bị phân tích chất lượng điện ba pha Fluke 1770 Series
Tính năng chính Fluke 1770 Series
| Đầu vào điện áp | |
|---|---|
| Số lượng đầu vào | 4 đầu vào, 3 pha và trung tính tham khảo PE (5 đầu nối) |
| Phân loại đo lường | 1000 V CAT III / 600 V CAT IV |
| Điện áp đầu vào tối đa | 1000 V rms / 1000 V dc (1700 Vpk) |
| Phạm vi điện áp danh định | Pha Wye và một pha: biến thiên (50 V – 1000 V) Delta: Biến thiên (100 V – 1000 V) Tuân thủ IEC 61000-4-30 Hạng A cho điện áp danh nghĩa (Vdin) 100 V – 690 V |
| Trở kháng đầu vào | 10 MΩ giữa P-P và P-N, 5 MΩ giữa P-PE và N-PE |
| Băng tần | DC đến 30 kHz cho phép đo PQ, trừ điện áp quá độ |
| Độ phân giải | 24-bit lấy mẫu đồng bộ |
| Tần số lấy mẫu | 80 kS/s ở 50/60 Hz |
| Tỷ lệ | 1:1, biến thiên để sử dụng máy biến áp tiềm năng |
| Điện áp quá độ | |
|---|---|
| Phạm vi đo | ±8 kV |
| Tốc độ lấy mẫu | 1775: 1 MS/s 1777: 1 MS/s, 20 MS/s |
| Băng tần | DC đến 1 MHz |
| Cơ cấu kích hoạt | Mức kích hoạt điều chỉnh được. Kích hoạt trên các thành phần tần số cao > 1,5 kHz |
| Độ phân giải | 14-bit lấy mẫu đồng bộ |
| Đầu vào dòng điện | ||
|---|---|---|
| Số lượng đầu vào | 4 đầu vào 3 pha và trung tính, phạm vi được chọn tự động cho cảm biến đi kèm | |
| Phạm vi | AC | 1 A đến 1500 A với i17XX-FLEX1500 12 1 A đến 1500 A với i17XX-FLEX1500 24 3 A đến 3000 A với i17XX-FLEX3000 24 6 A đến 6000 A với i17XX-FLEX6000 36 40 mA đến 40 A với kìm i40s-EL 4 A đến 400 A với kìm i400s-EL |
| DC | 20 A đến 2000 A với kìm 80i-2010-EL | |
| Băng tần | DC đến 30 kHz | |
| Độ phân giải | 24-bit lấy mẫu đồng bộ | |
| Tần số lấy mẫu | 80 kS/s ở 50/60 Hz | |
| Tỷ lệ | 1:1, có thể biến đổi | |
| Điện áp đầu vào | Kìm: 50 mV / 500 mV rms; CF 2,8 Cuộn Rogowski: 15 mV / 150 mV rms ở 50 Hz, 18 mV / 180 mV rms ở 60 Hz; CF 4 tất cả đều ở phạm vi thăm dò định danh |
|
| Trở kháng đầu vào | 11 kΩ | |
| Đầu vào phụ | |
|---|---|
| Kết nối có dây với bộ chuyển đổi 17xx-AUX | |
| Số lượng đầu vào | 2 |
| Dải đầu vào | Trực tiếp: 0 V dc đến ± 10 V dc 0 V đến 1000 V dc |
| Trở kháng đầu vào | Trực tiếp: 2,92 MΩ |
| Hệ số tỉ lệ | Định dạng: mx + b (lợi suất và dịch chuyển) người dùng có thể cấu hình |
| Đơn vị hiển thị | Người dùng có thể cấu hình (tối đa 8 ký tự, ví dụ: °C, psi, hoặc m/s) |
| Thu thập dữ liệu điện áp và dòng điện | |
|---|---|
| Tần số lưới đầu vào | DC, 50/60 Hz 15% (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz) |
| Cấu trúc liên kết | 1-φ, 1-φ IT, Tách pha, 3-φ delta, 3-φ wye IT, 3-φ Aron/Blondel (delta 2 thành phần), 3-φ delta chân mở, 3-φ delta chân cao |
| Lưu trữ dữ liệu | Fluke 1773/1775: 8 GB bên trong (mở rộng với thẻ microSD) Fluke 1777: Thẻ microSD 32 GB (đã lắp) |
| Dung lượng bộ nhớ | Trung bình 10 phiên lưu trữ dữ liệu của 8 tuần với khoảng thời gian 1 phút và 100 sự kiện. Số phiên lưu trữ có thể và thời gian lưu trữ tùy thuộc vào yêu cầu của người dùng |
| Độ chính xác theo thời gian thực | Bên trong: 3 ppm (0,26 giây mỗi ngày, 8 giây mỗi thàng) NTP (thời gian internet): Tùy vào độ trễ internet, thông thường < 0,1 giây tuyệt đối đến UTC GPS: < 1 ms tuyệt đối đến UTC |
| Chu kỳ xu hướng | |
|---|---|
| Tham số đo | Xem hướng dẫn sử dụng |
| Chu kỳ xu hướng | Người dùng có thể lựa chọn: 1 giây, 3 giây, 5 giây, 10 giây, 30 giây, 1 phút, 5 phút, 10 phút, 15 phút, 30 phút |
| Chu kỳ trung bình cho các giá trị tối thiểu/tối đa | Điện áp, dòng điện: ½ chu kỳ RMS (20 ms ở 50 Hz, 16,7 ms ở 60 Hz) Điện, phụ: 200 ms |
| Tổng biến dạng sóng hài | THD cho điện áp và dòng điện được tính trên 50 sóng hài |
| Đo tích chất lượng điện | ||
|---|---|---|
| Tham số đo | Xem hướng dẫn sử dụng | |
| Sóng hài | h0 … h50 % quỹ và RMS cho điện áp, dòng điện và công suất Góc pha cho điện áp và dòng điện đến h11 |
|
| Đa hài | ih0… ih50 % quỹ và RMS cho điện áp và dòng điện |
|
| Sóng hài tần số cao | 2–9 kHz với 200 Hz 9–30 khz với 2kHz RMS cho điện áp và dòng điện |
|
| Phương pháp đo sóng hài | Thùng được nhóm, được nhóm phụ và sóng hài đơn theo IEC 61000-4-7. Phương pháp được chọn tự động dựa trên tiêu chuẩn PQ đã cấu hình hoặc do người dùng cấu hình. |
|
| Tổng biến dạng sóng hài | Đã tính đến 50 sóng hài (tùy vào tiêu chuẩn PQ đã chọn) | |
| Truyền tín hiệu đường dây | 2 tần số trong phạm vi từ 110 Hz đến 3000 Hz | |
| Sự kiện | Điện áp | Sụt, tăng, ngắt quãng, thay đổi điện áp nhanh chóng, tín hiệu lưới, sai lệch dạng sóng, quá độ |
| Dòng điện | Dòng khởi động | |
| Lưu trữ dữ liệu được kích hoạt | Nửa chu kỳ RMS điện áp và dòng điện trong 10 giây Dạng sóng điện áp và dòng điện cho 10/12 chu kỳ Truyền tín hiệu đường dây: 200 ms RMS của điện áp tín hiệu lưới đến 120 giây Điện áp quá độ: Dạng sóng điện áp (Fluke 1777: 1 MS/s hoặc 20 MS/s, 500,000 pts, Fluke 1775: 1 MS/s, 25,000 pts) |
|
| Tuân thủ tiêu chuẩn | |
|---|---|
| Nguồn điện | IEEE 1459 |
| Sóng hài | IEC 61000-4-7: Class 1 IEEE 519 (sóng hài thời gian ngắn và rất ngắn) |
| Nhấp nháy điện áp | IEC 61000-4-15 Class F1 |
| Chất lượng nguồn điện | IEC 61000-4-30 Class A, IEC 62586 PQI-A-PI |
| Tuân thủ chất lượng điện | EN 50160 + GOST + NEQUAL + NETCODE + FOL |
| Giao diện | |
|---|---|
| Ethernet | 1 Gbit/s 1000BASE-T |
| USB loại A | USB 2.0 tốc độ cao cho ổ USB flash để chuyển dữ liệu phép đo, bản cập nhật phần mềm hệ thống và cài đặt giấy phép. Dòng điện cung cấp tối đa: 500 mA |
| USB-C | USB 2.0 tốc độ cao để tải dữ liệu xuống máy tính và tính toán (yêu cầu USB loại A đến USB-C hoặc cáp USB-C đến USB-C) Bộ cập điện phụ cho thiết bị phân tích (yêu cầu bộ chuyển đổi nguồn USB C PD 2.0 hoặc cao hơn với hỗ trợ 9 V 1,8 A) USB 3.0 tốc độ siêu cao cho ổ USB – flash để chuyển dữ liệu phép đo, bản cập nhật phần mềm hệ thống và cài đặt giấy phép. Dòng điện cung cấp tối đa: 900 mA |
| Mô-đun WiFi/BLE1 | 802.11 ac 2,4 GHz / 5 GHz, hỗ trợ cho điểm truy cập và chế độ khách cùng lúc Bluetooth 5.0/BLE Ăng-ten: Bên trong và bên ngoài2 |
| Mô-đun LTE/4G3 | LTE-A Cat 12 LTE-A toàn cầu và vùng phủ sóng UMTS/HSPA+ Ăng-ten: Bên ngoài2 |
| GPS | Đầu nối MCX để gắn ăng-ten GNSS cho GPS/GLONASS2 |
| 1 Không có trong phiên bản 177X/BASIC 2 Yêu cầu cáp mở rộng 5m, Fluke p/n 5263915 3 Tính khả dụng và nhà cung cấp hỗ trợ khác nhau theo quốc gia. Hãy kiểm tra với đại diện của Fluke tại khu vực của bạn. |
|
Độ chính xác phép đo điện Fluke 1770 Series
| Tham số | Phạm vi | Độ phân giải | Độ chính xác theo điều kiện tham chiếu % Số đọc +% Toàn thang đo |
|
|---|---|---|---|---|
| Điện áp | 1000 V | 0,1 V | 0,1% điện áp danh định tuân theo IEC 61000-4-30 Class A1,2 ±(0,04% + 0,004%)3 |
|
| Sụt áp và tăng áp | – | 0,1 V | 0,2% Vnom1,2 | |
| Điện áp quá độ | ±8 kVpk | – | ±5% +0,25%) | |
| Sóng hài điện áp/liên sóng hài | 100% | 0,1% / 0,1 mV | ≥1% Vnom1: ±2,5% rdg. <1% Vnom1: ±0,025 Vnom |
|
| THD trên điện áp | 100% | 0,1% / 0,1 V | ±(2,5% + 0,5%) | |
| Biến dạng điện áp 2-9 kHz | Tối đa 100 V | 0,1 mV | ±(2,5% + 0,1 V) | |
| Biến dạng điện áp 9-30 kHz | Tối đa 100 V | 0,1 mV | ±(2,5% + 0,1 V) | |
| Dòng điện (Chế độ kìm Rogowski) |
Với iFlex 1500 A, i17XX-FLEX1500 24 |
150 A 1500 A |
0,01% 0,1 A |
±(1% + 0,02%) |
| Với iFlex 3000 A, i17XX-FLEX3000 24 |
300 A 3000 A |
0,01 A 0,1 A |
±(1% + 0,03%) | |
| Với iFlex 6000 A, i17XX-FLEX6000 36 |
600 A 6000 A |
0,1 A 1 A |
±(1,5% + 0,03%) | |
| Với kìm AC 40 A, i40s-EL |
4 A 40 A |
0,001 A 0,01 A |
±(0,7% + 0,02%) | |
| Với kìm AC 400 A, i400s-EL |
40 A 400 A |
0,01 A 0,1 A |
±(2% + 0,2%) ±(0,7% + 0,1%) |
|
| Với kìm AC/DC 2000 A, 80i-2010s-EL |
200 A 2000 A |
0,01 A 0,1 A |
±(0,8% + 0,2%) | |
| Dòng tối thiểu/tối đa | 100% | xác định bởi phụ kiện | x2 độ chính xác | |
| Sóng hài dòng điện/liên sóng hài | 100% | 0,1% / 0,01 A | ≥3% Inom: ±2,5% số đọc.4 <3% Inom: ±0,15% Inom |
|
| THD trên dòng điện | 100% | 0,1% | ±(2,5% + 0,5%) | |
| Tần số | 42,5 Hz … 69 Hz | 0,001 Hz | ±0,01 Hz | |
| Mất cân bằng điện áp | 100% | 0,1% | ±0,15% | |
| Mất cân bằng dòng điện | 100% | 0,1% | ±0,15% | |
| Flicker Pinst, Pst, Plt | 0 đến 20 | 0,01 | 5% | |
| Điện áp tín hiệu của nguồn điện chính | Đến 3 kHz 0-15% Vnom |
0,1 V / 0,1% | 1-3% Vnom: ±0,15% Vnom 3-15% Vnom: ±5% rdg. |
|
| Đầu vào AUX | ±10 V | 0,1 mV | ±(0,2% + 0,05%) | |
| 1 Điện áp danh nghĩa trong phạm vi 100 V đến 690 V. Hay còn gọi là Udin. 2 0°C đến 45°C: Độ chính xác x2. Ngoài 0°C đến 45°C: Độ chính xácx3 3 Chỉ dành cho phòng thí nghiệm hiệu chuẩn 96} 4 Với iFlex 1500A, I17XX-FLEX1500 24 |
||||
Công suất/Năng lượng Fluke 1770
| Tham số | Đầu vào trực tiếp1 | Kìm i40S-EL |
|---|---|---|
| Phạm vi công suất W, VA, var | Kìm: 50 mV / 500 mV Rogowski: 15 mV / 150 mV |
4 A / 40 A |
| Kìm: 50 W / 500 W Rogowski: 15 W / 150 W |
4k W / 40 kW | |
| Độ phân giải tối đa W, VA, var | 0,1 W | 1 W / 10 W |
| Pha (điện áp đến dòng điện)1 | ±0,2° | ±1° |
| Tham số | iFlex 1500A, I17XX-FLEX1500 24 | iFlex 3000A, I17XX-FLEX3000 | iFlex 6000A, I17XX-FLEX6000 |
|---|---|---|---|
| Phạm vi công suất W, VA, var | 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A |
| 150 kW / 1,5 MW | 300 kW / 3 MW | 600 kW / 6 MW | |
| Độ phân giải tối đa W, VA, var | 0,1 kW / 1kW | 1 kW /10 kW | 1 kW / 10k W |
| Tham số | I17XX-FLEX1500 24 | I17XX-FLEX3000 | I17XX-FLEX6000 | |
|---|---|---|---|---|
| Nguồn hoạt động P | PF ≥ 0,99 | 150 A / 1500 A | 300 A / 3000 A | 600/6000 A |
| 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | ||
| Năng lượng thuần Ea | 0,1 ≤ PF < 0,99 | (1,2+√(1-PF2)/(2 PF))% + 0,005% | (1,2+√(1-PF2)/(2 PF))% + 0,0075% | (1,7+√(1-PF2)/(2 PF))% + 0,0075% |
| Công suất biểu kiến S Năng lượng biểu kiến Eap |
0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% |
| Công suất phản kháng Q Năng lượng phản kháng Er |
0 ≤ PF ≤ 1 | 2,5% công suất/năng lượng biểu kiến đã được đo | ||
| Độ không chắc chắn bổ sung (% phạm vi công suất cao) |
VP-N > 250 V | 0,02% | 0,02% | 0,02% |
| Pha (điện áp đến dòng điện) | – | 0,28° | 0,28° | 0,28° |
| 1 Điện áp danh nghĩa trong phạm vi 100 V đến 690 V. Hay còn gọi là Udin.
Điều kiện tham chiếuMôi trường: 23°C ±5°C, thiết bị hoạt động trong vòng ít nhất 30 phút, không có trường điện/từ bên ngoài, RH <65% Điều kiện đầu vào: Cos Φ/PF=1, Tín hiệu hình sin f=50/60 Hz, bộ cập điện 120 V/230 V ±10%. Thông số dòng điện và công suất: Điện áp đầu vào >100V Dòng điện đầu vào > 10% phạm vi dòng điện Dây dẫn chính của đầu kìm hoặc cuộn dây Rogowski nằm ở vị trí trung tâm Hệ số nhiệt độ: Thêm 0,1 x độ chính xác đã định cho mỗi °C trên 28° hoặc dưới 18° |
||||
Thông số kỹ thuật chung Fluke 1770
| Tính năng chính | |
|---|---|
| Bảo hành | Thiết bị phân tích: 2 năm (không bao gồm pin) Phụ kiện: 1 năm (bao gồm pin) |
| Chu kỳ hiệu chuẩn | 2 năm |
| Kích thước (Dài x Rộng x Cao) | 28,0 cm x 19,0 cm x 6,2 cm (11,0 in x 7,5 in x 2,4 in) |
| Trọng lượng | 2,1 kg (4,6 lb) |
| Bảo vệ chống trộm | Khe để hỗ trợ khóa Kensington |
| Thông số kỹ thuật về môi trường | |
|---|---|
| Phạm vi nhiệt độ vận hành | -10°C đến 50°C |
| Phạm vi nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm vận hành | IEC 60721-3-3: 3K5, đã sửa đổi: -10°C đến 30°C: ≤95%, không ngưng tụ hoặc băng 35°C: 70% 40°C: 55% 50°C: 35% |
| Xếp hạng IP | IEC 60529: IP50 |
| Độ rung | IEC 60721-3-3 / 3M2 |
| Nguồn cấp điện | |
|---|---|
| Phạm vi điện áp | 100 V – 600 V -15% / +10% (85 V … 660 V) |
| Mức tiêu thụ điện | Tối đa 40 VA |
| Tần suất lưới | 50/60 Hz (42,5 Hz … 69 Hz) |
| UPS | Pin Li-Ion BP1770 với phạm vi nhiệt độ mở rộng, khách hàng thay thế được Thời gian hoạt động của pin: 1,5 giờ |
| An toàn | |
|---|---|
| Thông số chung | IEC 61010-1: An toàn ô nhiễm cấp 2 |
| Nguồn cấp điện | Phân loại quá áp IV 600 V Với bộ chuyển đổi lưới MA-C8: Phân loại quá áp II 300 V |
| Phép đo | IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V |
| Độ cao 2000 m đến 4000 m | Giảm xuống: Nguồn cấp điện: Phân loại IV 300 V Với bộ chuyển đổi MA-C8: Phân loại II 150 V Phép đo: CAT IV 300 V, CAT III 600 V, CAT II 1000 V |
Nếu bạn quan tâm đến sản phẩm Fluke 1770 Series, vui lòng liên hệ Techmaster Việt Nam để được tư vấn chi tiết!
