Phần lớn nhà máy nhận báo cáo phân loại phòng sạch, lật tới trang cuối, thấy dòng chữ “Đạt ISO Class 7” và ký. Nhưng chữ “Đạt” chỉ có nghĩa khi biết nó đạt ở trạng thái nào, đo ở bao nhiêu điểm, mỗi điểm lấy bao nhiêu lít, bằng thiết bị còn hạn hiệu chuẩn hay không, và đánh giá theo phiên bản tiêu chuẩn nào. Bài viết dựng lại tám hạng mục cần soi trong một báo cáo phân loại trước khi ký nghiệm thu, kèm những dấu hiệu cho thấy báo cáo đang dùng phương pháp của phiên bản đã bị thay thế.
- Vì sao phải đọc kỹ thay vì tin chữ “Đạt”
- Một báo cáo phân loại đầy đủ gồm những gì
- Hạng mục 1: trạng thái chiếm dụng
- Hạng mục 2: số điểm lấy mẫu
- Hạng mục 3: thể tích mẫu tại mỗi điểm
- Hạng mục 4: cách đánh giá kết quả
- Hạng mục 5–6: thiết bị và chứng chỉ hiệu chuẩn
- Hạng mục 7–8: dữ liệu thô và câu kết luận
- Bảng lỗi hay gặp và cách xử lý
- Câu hỏi thường gặp
Vì sao phải đọc kỹ thay vì tin chữ “Đạt”
Báo cáo phân loại phòng sạch là tài liệu có tuổi thọ dài bất thường. Nó được dùng làm mốc so sánh cho các lần tái chứng nhận sau, làm căn cứ đặt ngưỡng cảnh báo cho hệ giám sát, và là thứ đầu tiên bên đánh giá bên ngoài yêu cầu xem. Một báo cáo thiếu thông tin không gây hậu quả ngay ngày ký — nó gây hậu quả hai năm sau, khi không ai còn nhớ hôm đó đo trong điều kiện gì.
Có một lý do thứ hai mang tính thời điểm: phương pháp phân loại đã thay đổi khi tiêu chuẩn chuyển sang phiên bản 2015, và không phải đơn vị kiểm định nào cũng cập nhật mẫu báo cáo. Một số báo cáo hiện nay vẫn dùng công thức tính số điểm và cách xử lý thống kê của phiên bản cũ. Kết quả có thể vẫn đúng, nhưng cơ sở phương pháp thì đã lỗi thời — và đó là điều rất khó giải thích khi bị hỏi tới.
Một báo cáo phân loại đầy đủ gồm những gì
Trước khi soi từng hạng mục, cần biết một báo cáo đầy đủ phải có mặt những phần nào. Thiếu bất kỳ phần nào dưới đây đều là lý do chính đáng để yêu cầu bổ sung trước khi ký:
- Nhận dạng khu vực được phân loại: tên phòng, mã phòng, diện tích, sơ đồ mặt bằng có đánh dấu vị trí các điểm đo
- Cấp sạch mục tiêu và trạng thái chiếm dụng áp dụng
- Cỡ hạt được xét và giới hạn tương ứng
- Số điểm lấy mẫu và cơ sở xác định con số đó
- Thể tích mẫu và thời gian lấy mẫu tại mỗi điểm
- Kết quả từng điểm, không chỉ giá trị trung bình
- Thiết bị sử dụng: model, số sê-ri, chứng chỉ hiệu chuẩn còn hiệu lực
- Người thực hiện, ngày đo, điều kiện môi trường lúc đo
- Phiên bản tiêu chuẩn áp dụng, ghi cả năm ban hành
- Kết luận rõ ràng và chữ ký người chịu trách nhiệm kỹ thuật

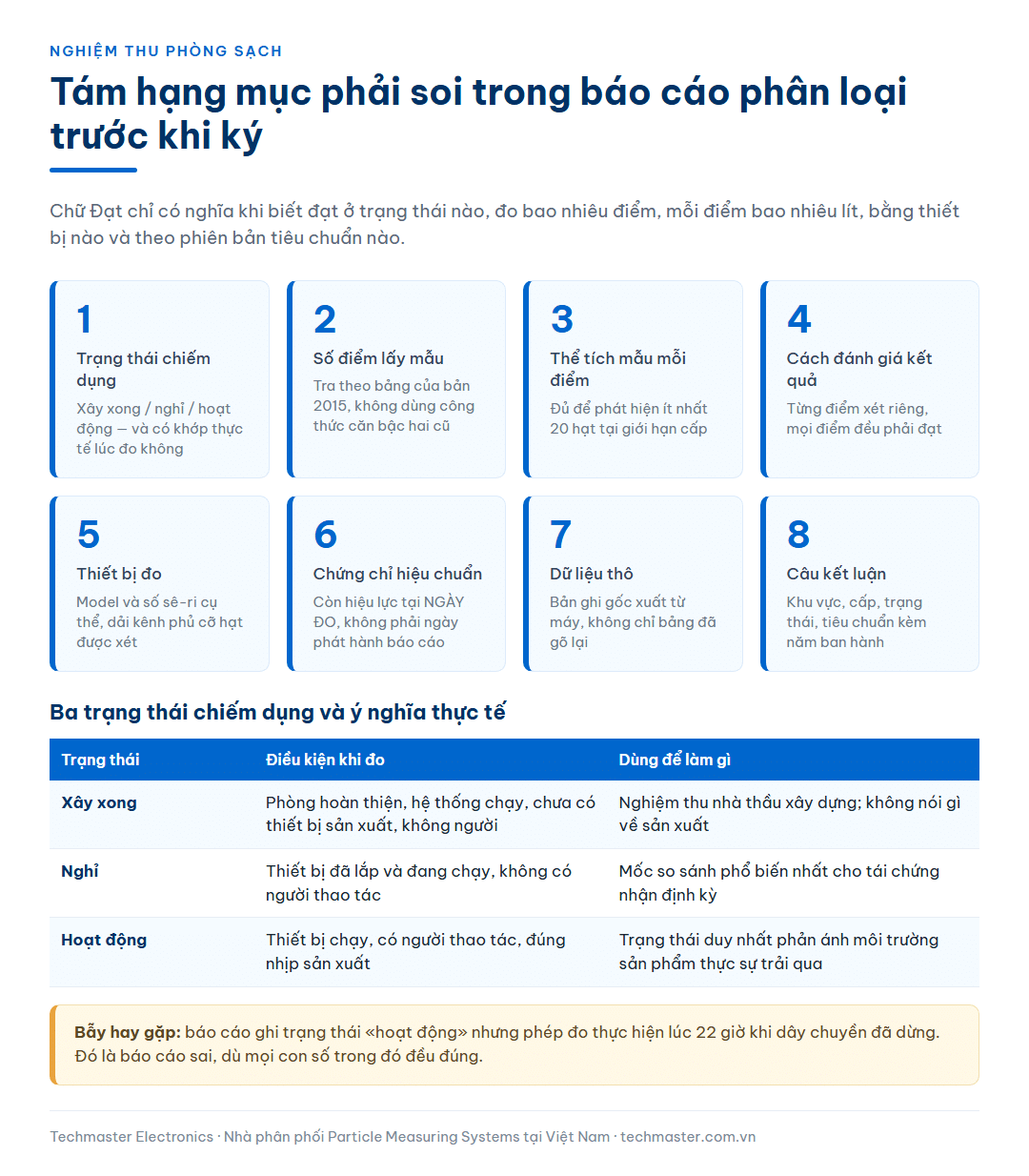

Hạng mục 1: trạng thái chiếm dụng
Đây là hạng mục bị bỏ sót nhiều nhất và cũng là hạng mục làm thay đổi ý nghĩa của toàn bộ báo cáo. Cùng một phòng có thể đạt cấp cao hơn hai bậc ở trạng thái này và trượt ở trạng thái kia.
| Trạng thái | Điều kiện khi đo | Ý nghĩa thực tế |
|---|---|---|
| Xây xong (as-built) | Phòng hoàn thiện, hệ thống chạy, chưa có thiết bị sản xuất, không có người | Nghiệm thu nhà thầu xây dựng; nói lên chất lượng phòng, không nói gì về sản xuất |
| Nghỉ (at-rest) | Thiết bị đã lắp và đang chạy, không có người thao tác | Mốc so sánh phổ biến nhất cho tái chứng nhận định kỳ |
| Hoạt động (operational) | Thiết bị chạy, có người thao tác, đúng nhịp sản xuất | Trạng thái duy nhất phản ánh môi trường mà sản phẩm thực sự trải qua |
Điều cần kiểm tra không chỉ là báo cáo có ghi trạng thái hay không, mà là trạng thái ghi trên giấy có khớp với thực tế lúc đo hay không. Một báo cáo ghi “hoạt động” nhưng thực hiện lúc 22 giờ khi dây chuyền đã dừng là một báo cáo sai, dù mọi con số trong đó đều đúng.
Hạng mục 2: số điểm lấy mẫu
Đây là chỗ dễ nhận ra báo cáo đang dùng phiên bản nào. Phiên bản cũ xác định số điểm bằng cách lấy căn bậc hai của diện tích phòng. Phiên bản 2015 bỏ công thức đó và thay bằng một bảng tra sẵn theo diện tích, được xây dựng sao cho phép đo cho độ tin cậy ít nhất 95% rằng ít nhất 90% diện tích phòng đáp ứng giới hạn cấp sạch.
Ba câu hỏi cần đặt ra ở hạng mục này:
- Diện tích dùng để tra bảng có đúng không? Diện tích ở đây là diện tích của khu vực được phân loại, không phải diện tích toàn bộ khu sản xuất. Gộp nhiều phòng có cấp sạch khác nhau vào một con số diện tích là lỗi nặng.
- Số điểm thực đo có bằng hoặc lớn hơn số điểm tối thiểu không? Đo nhiều hơn thì được, đo ít hơn thì báo cáo không dùng được.
- Các điểm có phân bố đều và có đại diện cho vùng rủi ro không? Số điểm đủ nhưng dồn hết vào một góc dễ đo thì vẫn là mẫu không đại diện. Sơ đồ mặt bằng trong báo cáo là thứ để kiểm tra điều này.
Hạng mục 3: thể tích mẫu tại mỗi điểm
Nguyên tắc của tiêu chuẩn là thể tích mẫu tại mỗi điểm phải đủ lớn để phát hiện ít nhất 20 hạt nếu nồng độ đúng bằng giới hạn của cấp, đồng thời không dưới 2 lít và thời gian lấy mẫu không dưới 1 phút.
Hệ quả của quy tắc này là: cấp càng sạch, thể tích mẫu cần càng lớn, và thời gian đo mỗi điểm càng dài. Ở các cấp sạch cao, thể tích cần thiết có thể lên tới hàng nghìn lít mỗi điểm — và đây chính là chỗ lưu lượng của máy quyết định thời gian nằm trong phòng sạch của cả đội đo.
Một máy 28,3 LPM và một máy 50 LPM cùng cho ra kết quả hợp lệ, nhưng chênh nhau gần một nửa thời gian đo. Với những khu vực rộng cần nhiều điểm, chênh lệch này quyết định việc phân loại xong trong một ca hay phải chia làm hai ngày. Đó là lý do các đơn vị kiểm định chuyên nghiệp thường chọn máy lưu lượng cao như PMS Lasair Pro 310 hoặc các model cùng dòng có lưu lượng lớn hơn, thay vì máy cầm tay lưu lượng nhỏ vốn hợp cho kiểm tra nhanh hơn là phân loại chính thức.
Khi đọc báo cáo, cần đối chiếu ba số với nhau: lưu lượng máy, thời gian lấy mẫu mỗi điểm, và thể tích mẫu ghi trong bảng kết quả. Ba số này phải nhất quán. Nếu thể tích ghi 1.000 lít mà thời gian ghi 2 phút với máy 28,3 LPM thì có ít nhất một con số được điền tay.
Hạng mục 4: cách đánh giá kết quả
Đây là thay đổi lớn thứ hai của phiên bản 2015 và là dấu hiệu rõ nhất để nhận ra báo cáo lỗi thời. Phiên bản cũ yêu cầu tính giới hạn tin cậy trên 95% khi số điểm lấy mẫu nằm trong khoảng từ 2 đến 9. Phiên bản 2015 bỏ hẳn phép tính này: bảng tra số điểm đã bao gồm sẵn phần thống kê, và cách đánh giá trở thành từng điểm được xét riêng — mọi điểm đều phải đạt thì khu vực mới đạt.
Vì vậy, nếu trong báo cáo xuất hiện một cột tính giới hạn tin cậy trên 95%, đó là dấu hiệu mẫu báo cáo chưa cập nhật. Cần hỏi lại đơn vị kiểm định: họ đang áp dụng phiên bản nào, và nếu là bản 2015 thì vì sao còn phép tính đó.
Cùng lý do, hãy cảnh giác với báo cáo chỉ trình bày giá trị trung bình của các điểm rồi so với giới hạn cấp. Trung bình đạt trong khi một điểm vượt là tình huống hoàn toàn có thể xảy ra, và theo cách đánh giá hiện hành thì khu vực đó không đạt. Báo cáo phải có kết quả của từng điểm để người đọc tự kiểm tra được điều này.
Hạng mục 5–6: thiết bị và chứng chỉ hiệu chuẩn
Hai hạng mục này đi cùng nhau vì chúng cùng trả lời một câu hỏi: con số trong báo cáo có nguồn gốc đo lường tin cậy không?
- Model và số sê-ri phải có mặt. Ghi chung chung kiểu “máy đếm hạt cầm tay” là không đủ để truy ngược.
- Thiết bị phải phù hợp tiêu chuẩn dành cho máy đếm hạt quang học tán xạ ánh sáng, và điều này nên được nêu rõ trong báo cáo chứ không để người đọc tự tra.
- Chứng chỉ hiệu chuẩn phải còn hiệu lực tại ngày đo, không phải tại ngày phát hành báo cáo. Đây là lỗi kín đáo hay gặp khi báo cáo được viết muộn vài tuần sau đợt đo.
- Dải kênh của máy phải phủ cỡ hạt được xét. Phân loại ở cỡ hạt nhỏ bằng máy có kênh nhỏ nhất lớn hơn là điều không làm được, dù bảng kết quả vẫn in ra một con số.
Nếu khu vực cần phân loại ở các cấp sạch cao với cỡ hạt nhỏ, hãy kiểm tra kỹ điểm cuối. Máy phủ dải từ 0,3 µm như PMS Lasair III 310C đáp ứng phần lớn nhu cầu phòng sạch công nghiệp, nhưng những khu vực đòi hỏi kênh nhỏ hơn cần thiết bị có dải đo tương ứng — và điều đó phải thể hiện trong báo cáo bằng thông số máy, không phải bằng lời cam kết.
Hạng mục 7–8: dữ liệu thô và câu kết luận
Dữ liệu thô. Báo cáo nên kèm dữ liệu gốc xuất từ máy, không chỉ bảng đã gõ lại. Bảng gõ tay không cho biết mỗi điểm lấy mấy mẫu, có mẫu nào bị loại không, và loại vì lý do gì. Với các khu vực chịu quản lý chặt về toàn vẹn dữ liệu, dữ liệu gốc từ thiết bị là yêu cầu chứ không phải tuỳ chọn — và đây là lúc phần mềm quản lý dữ liệu như PMS DataAnalyst có giá trị, vì nó giữ nguyên bản ghi gốc và cho phép truy vấn lại về sau thay vì phụ thuộc vào tệp bảng tính do người đo tự lập.
Câu kết luận. Một kết luận dùng được phải nêu đủ bốn thành phần: khu vực nào, đạt cấp nào, ở trạng thái chiếm dụng nào, theo tiêu chuẩn nào kèm năm ban hành. Câu “Phòng đạt ISO Class 7” thiếu hai trong bốn thành phần đó và sẽ gây tranh cãi ngay ở lần đánh giá đầu tiên.

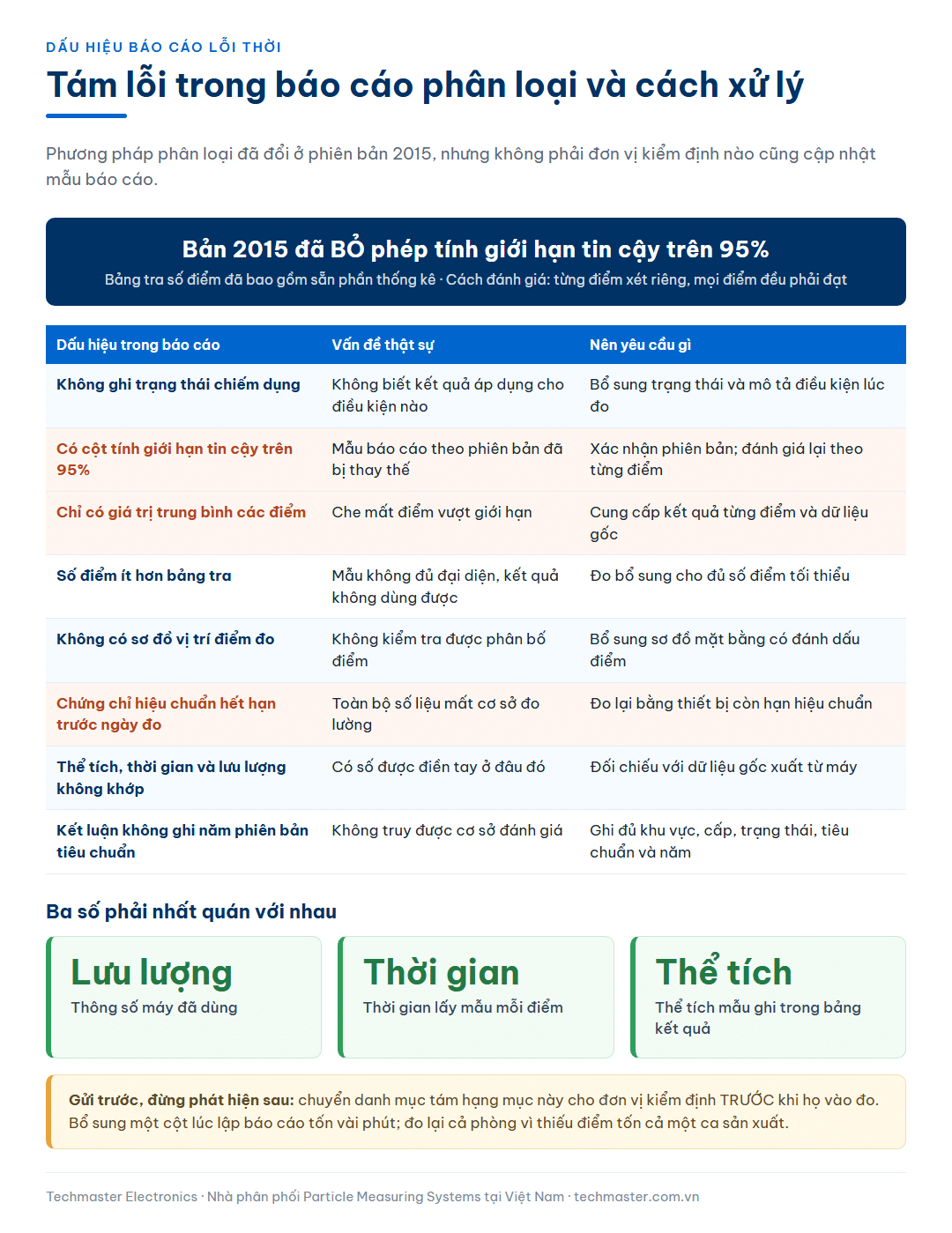

Bảng lỗi hay gặp và cách xử lý
| Dấu hiệu trong báo cáo | Vấn đề thật sự | Nên yêu cầu gì |
|---|---|---|
| Không ghi trạng thái chiếm dụng | Không biết kết quả áp dụng cho điều kiện nào | Bổ sung trạng thái và mô tả điều kiện thực tế lúc đo |
| Có cột tính giới hạn tin cậy trên 95% | Mẫu báo cáo theo phiên bản đã bị thay thế | Xác nhận phiên bản áp dụng; đánh giá lại theo từng điểm |
| Chỉ có giá trị trung bình các điểm | Che mất điểm vượt giới hạn | Cung cấp kết quả từng điểm và dữ liệu gốc |
| Số điểm ít hơn bảng tra | Mẫu không đủ đại diện, kết quả không dùng được | Đo bổ sung cho đủ số điểm tối thiểu |
| Không có sơ đồ vị trí điểm đo | Không kiểm tra được phân bố điểm | Bổ sung sơ đồ mặt bằng có đánh dấu điểm |
| Chứng chỉ hiệu chuẩn hết hạn trước ngày đo | Không có cơ sở đo lường cho toàn bộ số liệu | Đo lại bằng thiết bị còn hạn hiệu chuẩn |
| Thể tích, thời gian và lưu lượng không khớp nhau | Số liệu được điền tay ở đâu đó | Đối chiếu với dữ liệu gốc xuất từ máy |
| Kết luận không ghi năm phiên bản tiêu chuẩn | Không truy được cơ sở đánh giá | Ghi đầy đủ khu vực, cấp, trạng thái, tiêu chuẩn và năm |
Một kinh nghiệm thực dụng: nên gửi trước cho đơn vị kiểm định danh mục tám hạng mục này trước khi họ vào đo, thay vì phát hiện thiếu sót lúc nhận báo cáo. Bổ sung một cột dữ liệu lúc lập báo cáo tốn vài phút; đo lại cả phòng vì thiếu điểm tốn cả một ca sản xuất.
Câu hỏi thường gặp
Báo cáo còn tính giới hạn tin cậy trên 95% thì có phải là sai không?
Không nhất thiết sai về kết quả, nhưng sai về phương pháp áp dụng nếu báo cáo tuyên bố theo phiên bản 2015. Phiên bản này đã bỏ phép tính đó và chuyển sang bảng tra số điểm có sẵn phần thống kê, với cách đánh giá là mọi điểm đều phải đạt. Nên yêu cầu đơn vị kiểm định nêu rõ phiên bản áp dụng và, nếu là bản hiện hành, trình bày lại phần đánh giá theo từng điểm.
Đo ở trạng thái nghỉ có đủ để chứng minh phòng sạch đạt yêu cầu không?
Đủ cho mục đích phân loại và tái chứng nhận định kỳ, nhưng không đủ để kết luận về môi trường mà sản phẩm thực sự trải qua. Người và thiết bị vận hành là nguồn phát sinh hạt lớn nhất, nên chênh lệch giữa trạng thái nghỉ và trạng thái hoạt động có thể rất lớn. Với khu vực có rủi ro cao, nên có ít nhất một bộ dữ liệu ở trạng thái hoạt động, dù đó là dữ liệu giám sát thường quy chứ không phải phân loại.
Vì sao số điểm lấy mẫu theo bảng tra lại nhiều hơn công thức căn bậc hai cũ?
Vì mục tiêu thống kê được đặt lại rõ ràng hơn: bảng tra được xây dựng để cho độ tin cậy ít nhất 95% rằng ít nhất 90% khu vực đáp ứng giới hạn cấp. Công thức căn bậc hai trước đây không gắn với một mức tin cậy cụ thể nào. Số điểm nhiều hơn đồng nghĩa thời gian đo dài hơn, và đây chính là lý do lưu lượng của máy đếm trở thành yếu tố kinh tế chứ không chỉ là thông số kỹ thuật.
Có cần yêu cầu dữ liệu gốc xuất từ máy không, hay bảng kết quả là đủ?
Nên yêu cầu dữ liệu gốc, đặc biệt với khu vực chịu ràng buộc về toàn vẹn dữ liệu. Bảng kết quả đã gõ lại không cho biết có mẫu nào bị loại bỏ hay không và loại vì lý do gì — đúng thứ mà bên đánh giá bên ngoài sẽ hỏi. Dữ liệu gốc cũng là căn cứ để so sánh với các lần tái chứng nhận sau, khi mà mẫu báo cáo và người thực hiện có thể đã thay đổi.
Nhà máy có nên tự mua máy đếm hạt để kiểm tra chéo đơn vị kiểm định không?
Không nhằm mục đích thay thế đơn vị kiểm định, nhưng một máy cầm tay dùng được cho ba việc rất có giá trị: kiểm tra nhanh trước khi mời đo chính thức để tránh trượt, điều tra khi có sự cố mà không phải chờ lịch bên ngoài, và đối chứng với điểm giám sát cố định. Với ba mục đích này, một máy gọn nhẹ như PMS Handilaz Mini II thường đủ dùng, miễn là hiểu rõ nó phục vụ kiểm tra nội bộ chứ không thay được báo cáo phân loại chính thức.
