Datasheet của một transistor GaN ghi công suất ra 40 W và hiệu suất 65%. Bạn hàn nó lên bo, phối hợp trở kháng về 50 Ω đúng bài, và đo được 31 W với hiệu suất 48%. Không có gì hỏng cả — chỉ là 50 Ω không phải trở kháng mà transistor ấy muốn nhìn thấy ở đầu ra. Tìm ra trở kháng nó thực sự muốn là công việc của phép đo load-pull, bước không thể bỏ qua khi thiết kế bất kỳ tầng công suất nào.
Dưới đây là bản chất phép đo: vì sao trở kháng tối ưu không phải liên hợp phức của trở kháng ra, khác biệt giữa tuner thụ động và chủ động, và vì sao kiến trúc thu vector đổi độ chính xác ở vùng gamma cao.
Vì sao phối hợp liên hợp phức là sai với khuếch đại công suất
Với mạch tín hiệu nhỏ, quy tắc rất quen: muốn truyền công suất cực đại thì tải phải là liên hợp phức của trở kháng nguồn — đúng khi linh kiện tuyến tính.
Transistor công suất chạy gần bão hoà thì không tuyến tính. Biên độ điện áp máng bị chặn trên bởi điện áp đánh thủng và chặn dưới bởi điện áp bão hoà; biên độ dòng bị chặn bởi dòng cực đại. Trở kháng tối ưu là trở kháng khiến đường tải quét trọn vùng cho phép mà không đâm vào biên nào — bài toán hình học trên đặc tuyến ra. Kết quả: trở kháng cho công suất cực đại và trở kháng cho hiệu suất cực đại không trùng nhau, và cả hai đều lệch khỏi liên hợp phức của S22 đo ở tín hiệu nhỏ.
Vì không có công thức đóng, cách duy nhất là quét: đặt linh kiện vào một hệ thay đổi được trở kháng nhìn từ đầu ra, đo công suất và hiệu suất tại từng điểm, rồi vẽ đường đồng mức trên đồ thị Smith. Theo tài liệu Keysight, load-pull chính là kỹ thuật dùng để xác định trở kháng phối hợp lý tưởng nhằm tối đa truyền công suất, công suất ra, độ lợi và hiệu suất.

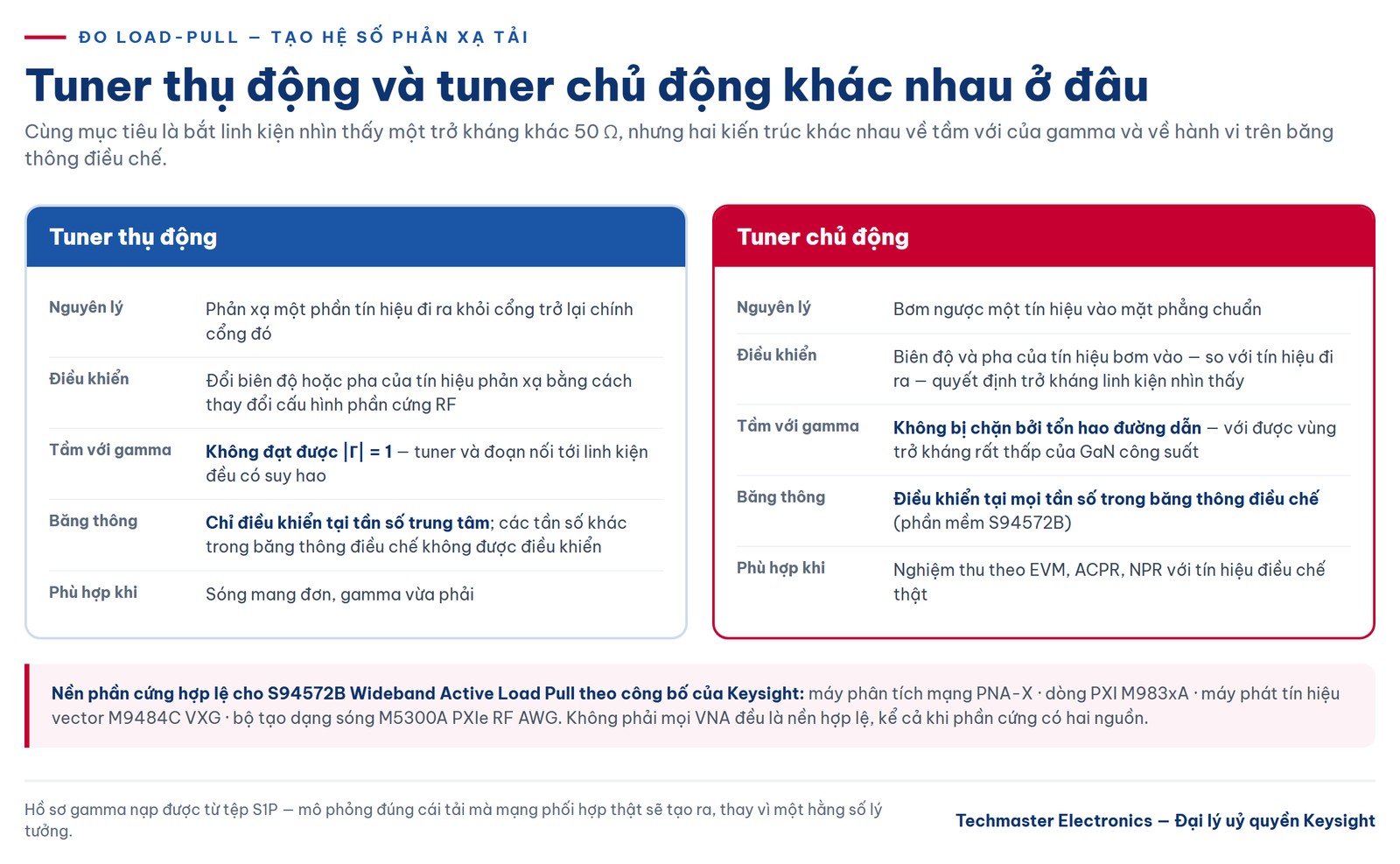

Tuner thụ động và tuner chủ động: hai cách tạo hệ số phản xạ tải
Tuner thụ động điều khiển trở kháng tại mặt phẳng chuẩn bằng một phản xạ thụ động: nó phản xạ một phần tín hiệu đi ra khỏi cổng trở lại chính cổng đó, và điều khiển biên độ hoặc pha của tín hiệu phản xạ bằng cách thay đổi cấu hình phần cứng RF.
Tuner chủ động điều khiển trở kháng bằng cách bơm ngược một tín hiệu vào mặt phẳng chuẩn với biên độ và pha xác định so với tín hiệu đi ra từ mặt phẳng đó — chính biên độ và pha ấy quyết định trở kháng mà linh kiện nhìn thấy.
Khác biệt thực dụng nằm ở hai điểm. Thứ nhất là tổn hao: tuner thụ động không bao giờ tạo được hệ số phản xạ bằng 1, vì bản thân tuner và đoạn nối tới linh kiện đều có suy hao. Với transistor GaN công suất lớn, trở kháng tối ưu có thể chỉ vài ohm — tương đương hệ số phản xạ rất gần biên đồ thị Smith, vượt tầm với của tuner thụ động.
Thứ hai là băng thông. Keysight nêu thẳng khi phân biệt hai kiến trúc: với load-pull thụ động, hệ số phản xạ chỉ được điều khiển tại tần số trung tâm và không được điều khiển tại các tần số khác trong băng thông điều chế. Với tín hiệu 5G NR 100 MHz, điều đó nghĩa là hai biên của kênh đang nhìn thấy một tải khác với tâm kênh — và chính hai biên ấy quyết định ACPR.
Kiến trúc thu vector: đo tại mặt phẳng linh kiện thay vì suy ngược
Hệ load-pull cổ điển dùng thiết bị đo vô hướng: cảm biến công suất hai đầu, cộng bảng tra đặc trưng sẵn của tuner, rồi suy ngược trở kháng tại chân linh kiện bằng cách de-embed qua mô hình tuner.
Cách này hỏng dần khi hệ số phản xạ lớn: sai số nhỏ trong mô hình tuner bị khuếch đại rất mạnh khi de-embed ngược, cùng bản chất với việc chia cho một số gần không.
Kiến trúc thu vector thay cảm biến công suất bằng máy phân tích mạng và đo trực tiếp các sóng a và b tại mặt phẳng chuẩn của linh kiện. Theo tài liệu Keysight, cách này loại bỏ nhu cầu lặp nhiều vòng load-pull và source-pull nên tiết kiệm thời gian, giảm sai số do de-embed qua tuner ở vùng gamma cao, và cải thiện độ chính xác tổng thể nhờ đo ngay tại mặt phẳng linh kiện.
Bộ tham số truy cập được nhờ đó rộng hơn hẳn: trở kháng vào tín hiệu lớn, công suất vào thực sự đưa vào linh kiện, độ lợi công suất và hiệu suất cộng thêm công suất, AM-PM và các phép đo hài. Trở kháng vào tín hiệu lớn thay đổi theo mức kích, nên biết nó tại đúng điểm làm việc là điều kiện để mạng phối hợp đầu vào không bị lệch.
Load-pull chủ động băng rộng và bài toán tín hiệu điều chế
Khi đối tượng đo không còn là sóng mang đơn mà là tín hiệu điều chế thật, câu hỏi đổi từ “công suất bao nhiêu” sang “méo bao nhiêu”. Keysight đóng gói bài toán này trong phần mềm S94572B Wideband Active Load Pull, cho phép đo méo của khuếch đại công suất dưới các điều kiện tải được điều khiển trên toàn bộ băng thông điều chế. Ba điểm kỹ thuật đáng lưu ý:
- Phần mềm tính EVM và ACPR đã hiệu chỉnh vector cho một hệ số phản xạ tải bất kỳ do người dùng chỉ định, và hồ sơ gamma nạp được từ tệp S1P — tức mô phỏng đúng cái tải mà mạng phối hợp thật sẽ tạo ra, thay vì một hằng số lý tưởng.
- Hệ số phản xạ được điều khiển tại mọi tần số trong băng thông điều chế, đúng chỗ mà load-pull thụ động bỏ trống.
- Các phép đo hỗ trợ gồm EVM, ACPR và NPR (tỉ số công suất nhiễu).
Về nền phần cứng, Keysight liệt kê rõ: máy phân tích mạng PNA-X, dòng PXI M983xA, máy phát tín hiệu vector M9484C VXG và bộ tạo dạng sóng M5300A PXIe RF AWG. Cần kiểm chi tiết này trước khi lập cấu hình — không phải mọi VNA đều là nền hợp lệ, kể cả khi phần cứng có hai nguồn.
Quy trình thực hành và những chỗ dễ sai
- Hiệu chuẩn tham số S trước, hiệu chuẩn công suất sau. Bước đầu đặt mặt phẳng chuẩn, bước sau gắn giá trị tuyệt đối cho các sóng a, b. Thiếu bước hai, mọi con số công suất và hiệu suất chỉ là tương đối.
- De-embed đồ gá. Mặt phẳng chuẩn phải nằm ở chân linh kiện. Với bo thử GaN, đoạn dẫn nhập vài milimét đủ để xoay trở kháng tối ưu sang một vùng khác hẳn trên đồ thị Smith. Quy trình tách đồ gá dùng chung nguyên lý với phép đo tham số S hỗn hợp trên bo mạch.
- Kẹp chặt điều kiện phân cực và nhiệt. Quét kéo dài với linh kiện tự nung cho đường đồng mức méo — biểu hiện là kết quả không lặp lại khi quét ngược chiều.
- Quét thô rồi quét mịn. Lưới thưa phủ rộng để định vị vùng tối ưu, sau đó mới quét dày quanh vùng đó.
- Kiểm hài. Với tầng chế độ F hoặc F nghịch, trở kháng tại hài bậc hai và bậc ba quyết định hiệu suất nhiều hơn cả trở kháng cơ bản, nên hệ chỉ điều khiển được tần số cơ bản sẽ không tái hiện được hiệu suất mà mô phỏng hứa hẹn.
Sai lầm phổ biến nhất vẫn là báo cáo trở kháng tối ưu mà không kèm điều kiện: công suất vào, điện áp phân cực, nhiệt độ đế và tần số. Bốn tham số đó đổi thì bản đồ load-pull đổi, nên một điểm tối ưu không có ngữ cảnh là con số không dùng lại được.

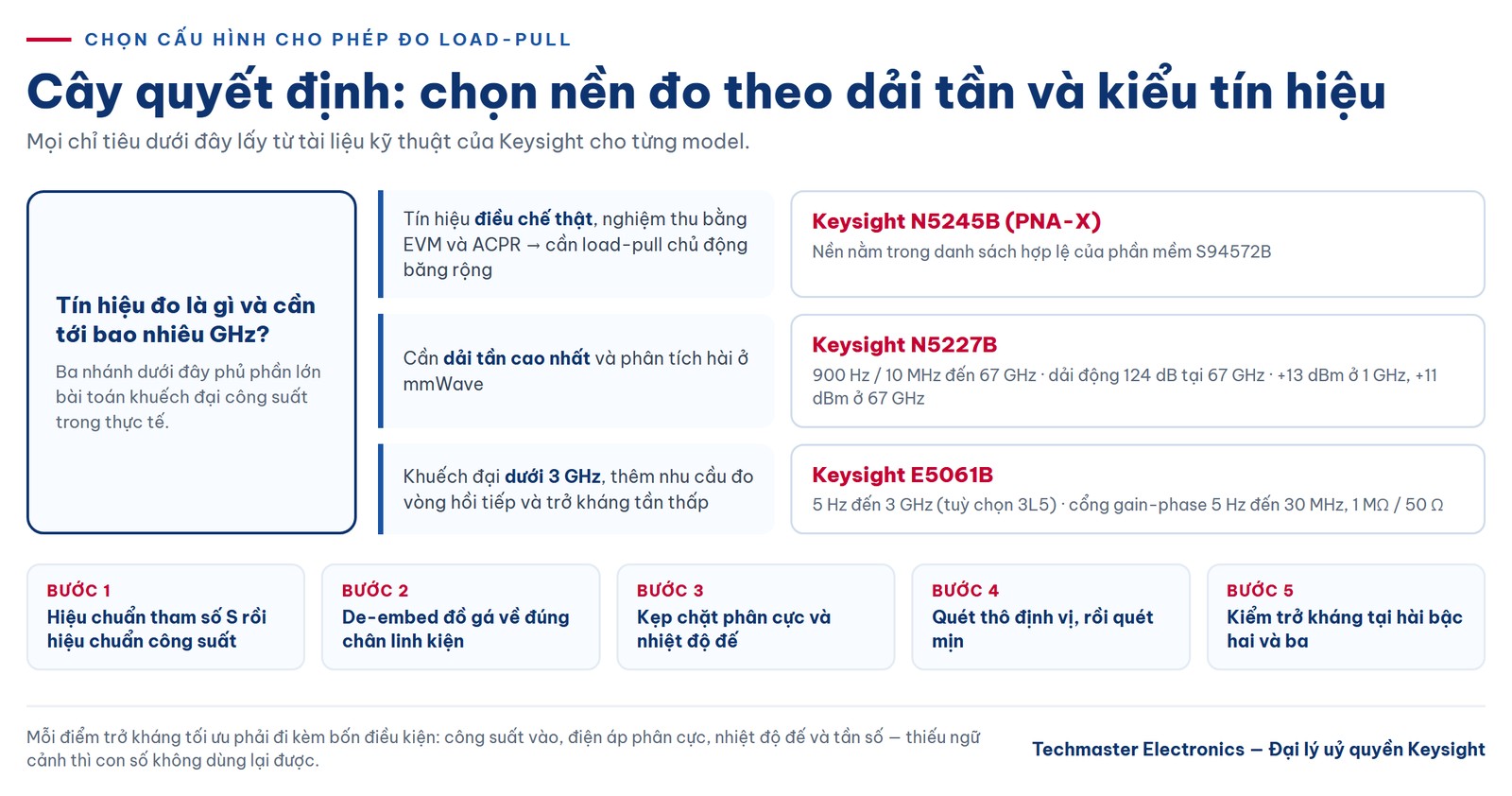

Chọn thiết bị Keysight cho phép đo load-pull

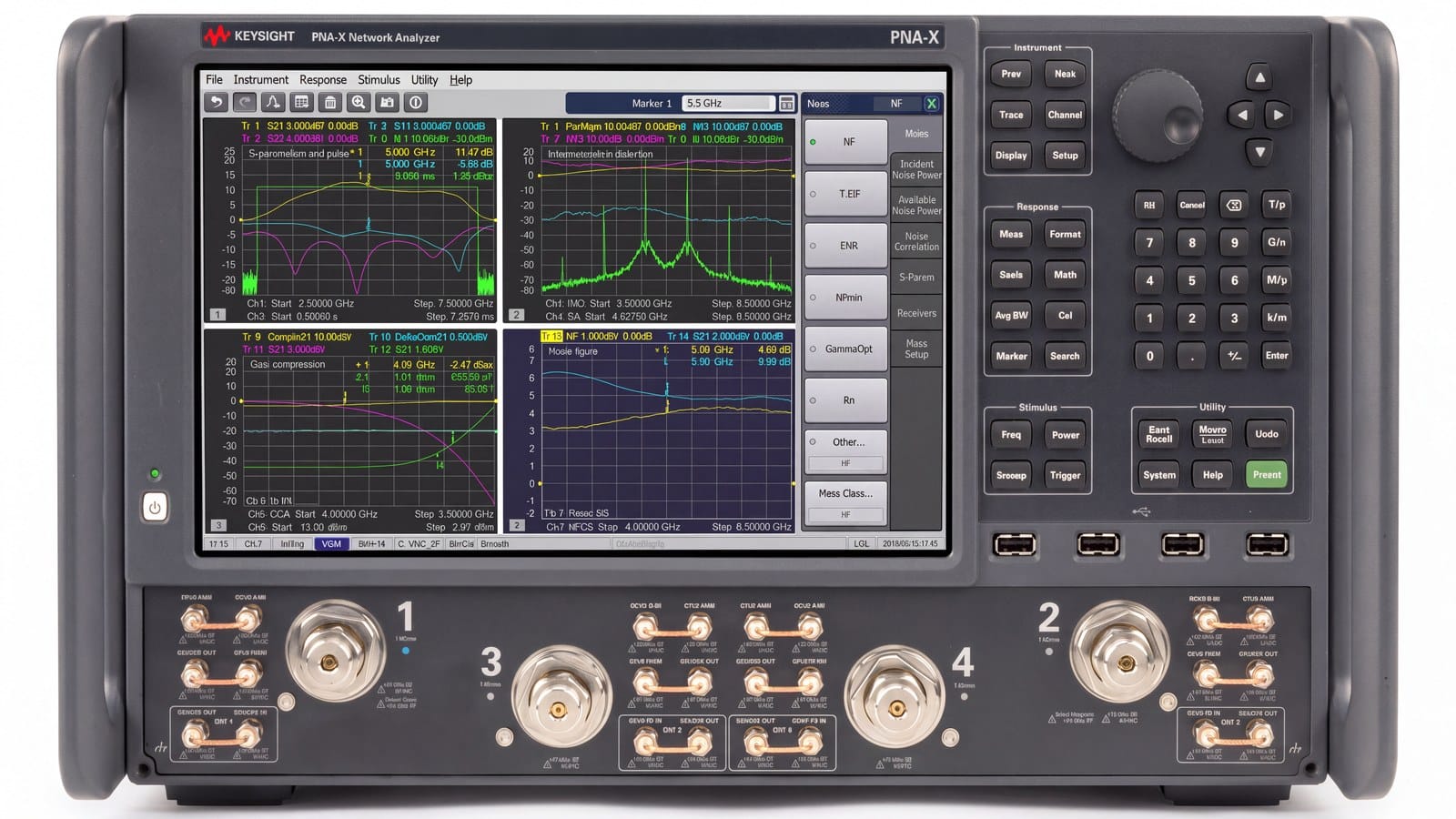

- Nền chạy load-pull chủ động băng rộng với tín hiệu điều chế: chọn nền PNA-X, ví dụ Keysight N5245B — dòng máy nằm trong danh sách nền hợp lệ của phần mềm S94572B.
- Dải tần cao nhất cho đo thu vector và phân tích hài mmWave: Keysight N5227B — 900 Hz / 10 MHz đến 67 GHz, dải động 124 dB tại 67 GHz, công suất nguồn +13 dBm ở 1 GHz và +11 dBm ở 67 GHz. Dải động lớn là điều kiện để đo được thành phần hài thấp hơn sóng cơ bản hàng chục dB.
- Khuếch đại dưới 3 GHz, thêm nhu cầu đo vòng hồi tiếp và trở kháng tần thấp: Keysight E5061B — 5 Hz đến 3 GHz với tuỳ chọn 3L5, kèm cổng gain-phase từ 5 Hz đến 30 MHz có hai lựa chọn trở kháng 1 MΩ / 50 Ω.
Kết luận
Phép đo load-pull tồn tại vì transistor công suất không tuyến tính, nên không công thức nào thay được phép quét thực nghiệm. Tuner thụ động đủ cho sóng mang đơn ở gamma vừa phải; kiến trúc thu vector cần thiết khi gamma lớn vì nó đo tại mặt phẳng linh kiện thay vì suy ngược qua mô hình tuner; load-pull chủ động băng rộng là bắt buộc khi chỉ tiêu nghiệm thu là EVM và ACPR với tín hiệu điều chế thật.
