Một chiếc xe hỗ trợ lái nâng cao mang trên mình hai hệ vô tuyến hoạt động song song nhưng chẳng liên quan gì nhau về mặt kỹ thuật: radar cảm nhận môi trường ở dải milimet, và mô-đun C-V2X trao đổi bản tin với xe khác cùng hạ tầng ở dải 5,9 GHz. Vì vậy đo kiểm radar ô tô và đo kiểm C-V2X là hai bài toán tách biệt — khác dải tần, khác chuẩn áp dụng, và quan trọng nhất là khác yêu cầu về băng thông phân tích của thiết bị. Bài viết này đi vào ranh giới đó: mỗi lớp bị chi phối bởi tiêu chuẩn nào, con số vật lý nào quyết định cấu hình đo, và vì sao một máy phân tích tín hiệu 50 GHz không tự nhiên đo được radar 77 GHz.

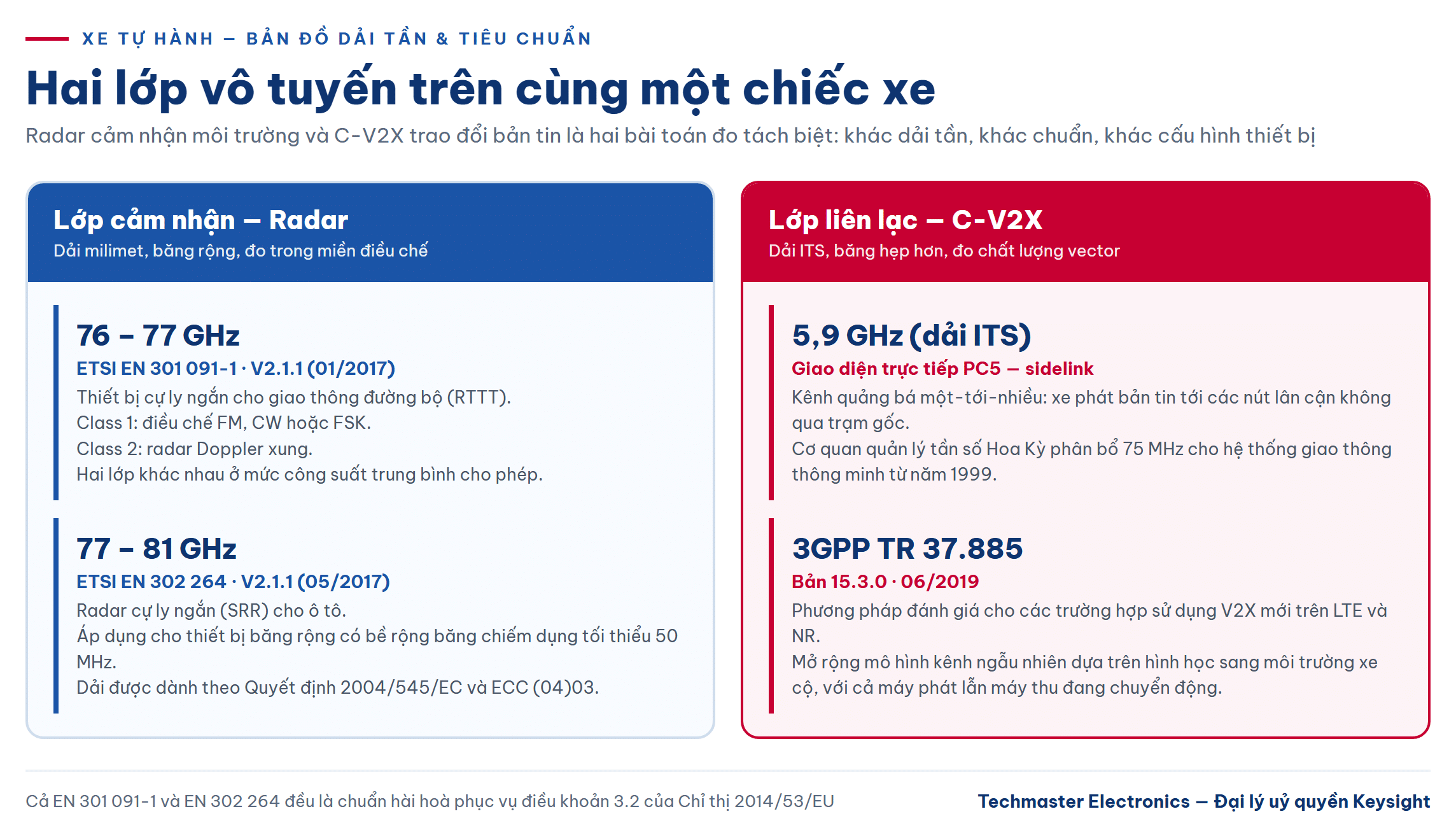

Hai lớp vô tuyến, hai họ tiêu chuẩn
Radar ô tô ở châu Âu chịu sự chi phối của hai chuẩn hài hoà tách theo dải tần. ETSI EN 301 091-1 (phiên bản V2.1.1, ban hành tháng 01/2017) quy định đặc tính kỹ thuật và phương pháp đo cho thiết bị radar dải 76 GHz đến 77 GHz dùng trên phương tiện giao thông đường bộ, thuộc nhóm thiết bị cự ly ngắn trong lĩnh vực Road Transport and Traffic Telematics. Chuẩn này phân thiết bị thành hai lớp: Class 1 gồm các dạng điều chế FM, CW hoặc FSK, còn Class 2 dành riêng cho radar Doppler xung — khác biệt giữa hai lớp nằm ở mức công suất trung bình được phép phát.
Dải thứ hai do ETSI EN 302 264 (V2.1.1, tháng 05/2017) phụ trách, áp dụng cho radar cự ly ngắn hoạt động trong khoảng 77 GHz đến 81 GHz. Điểm đáng chú ý về mặt đo lường: chuẩn này định nghĩa đối tượng áp dụng là thiết bị băng rộng có bề rộng băng chiếm dụng tối thiểu 50 MHz. Dải 77–81 GHz được dành cho radar cự ly ngắn trên ô tô theo Quyết định 2004/545/EC của Uỷ ban châu Âu và Quyết định ECC (04)03. Cả hai chuẩn đều là chuẩn hài hoà phục vụ điều khoản 3.2 của Chỉ thị 2014/53/EU.
Lớp liên lạc thì thuộc thế giới 3GPP. C-V2X dùng giao diện trực tiếp PC5 — một kênh quảng bá một-tới-nhiều cho phép xe phát bản tin tới các nút lân cận mà không cần đi qua trạm gốc — và hoạt động trong dải ITS 5,9 GHz, dải mà cơ quan quản lý tần số Hoa Kỳ đã phân bổ 75 MHz cho hệ thống giao thông thông minh từ năm 1999. Về phương pháp đánh giá, 3GPP TR 37.885 (bản 15.3.0, tháng 06/2019) là tài liệu nền: báo cáo này mở rộng khung mô hình kênh ngẫu nhiên dựa trên hình học sang môi trường xe cộ và truyền dẫn sidelink, trong đó cả máy phát lẫn máy thu đều đang chuyển động.
FMCW: băng thông quyết định độ phân giải cự ly

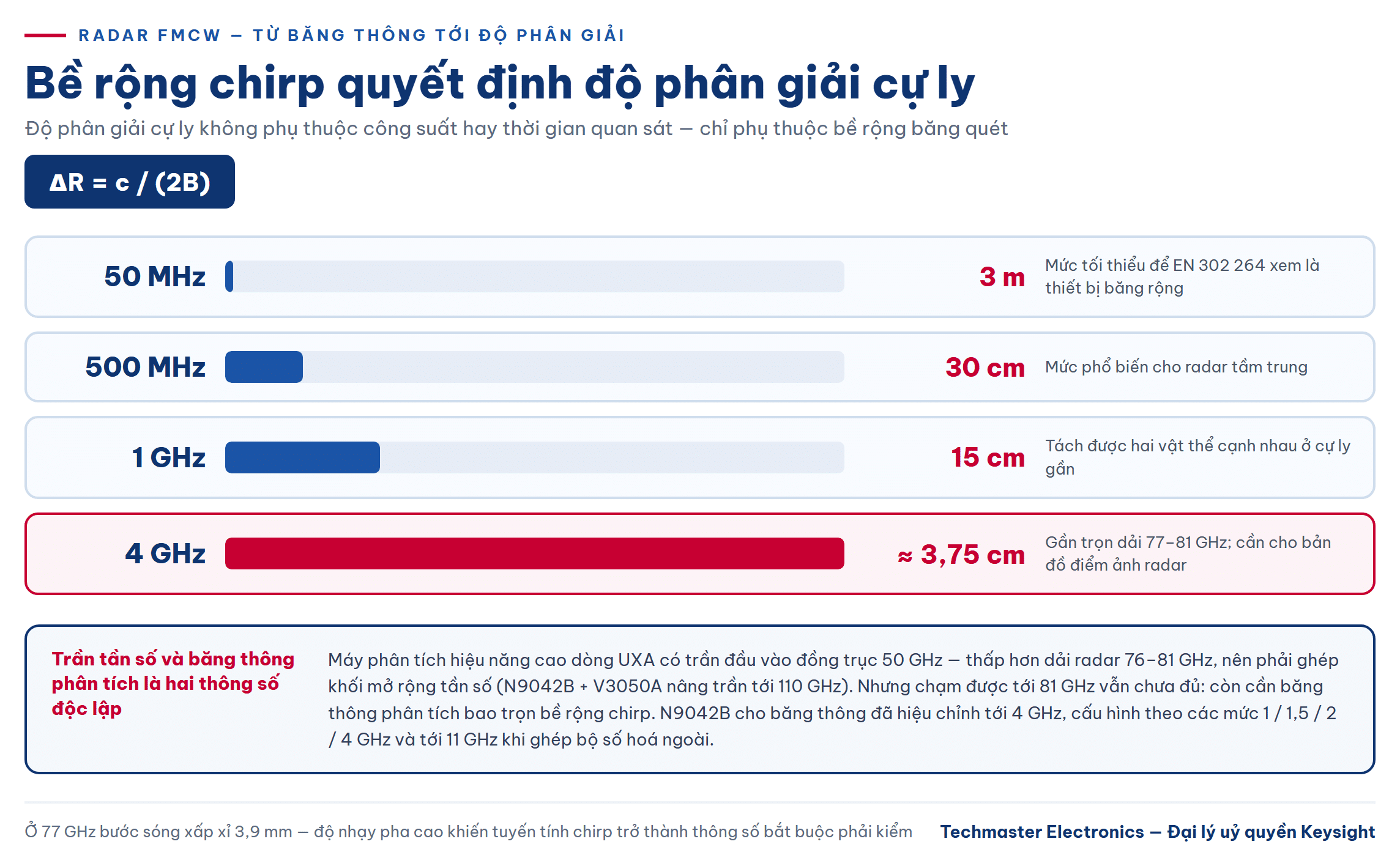

Radar ô tô hiện đại chủ yếu dùng sóng liên tục điều tần (FMCW): phát một chuỗi chirp quét tần số tuyến tính rồi trộn tín hiệu phản xạ với tín hiệu phát để lấy ra tần số phách tỉ lệ với cự ly. Hệ quả là độ phân giải cự ly không phụ thuộc vào công suất hay thời gian quan sát, mà chỉ phụ thuộc bề rộng băng quét theo quan hệ ΔR = c / (2B).
Con số này rất trực quan và nên là điểm khởi đầu cho mọi kế hoạch đo:
- B = 50 MHz (mức tối thiểu mà EN 302 264 xem là băng rộng) → ΔR = 3 m. Đủ để phát hiện một chiếc xe, không đủ để tách hai vật thể cạnh nhau.
- B = 500 MHz → ΔR = 30 cm. Mức phổ biến cho radar tầm trung.
- B = 1 GHz → ΔR = 15 cm.
- B = 4 GHz (gần trọn dải 77–81 GHz) → ΔR ≈ 3,75 cm. Đây là mức cần thiết khi radar phải phân biệt người đi bộ đứng sát thành xe, hoặc phục vụ bài toán lập bản đồ điểm ảnh radar.
Chiều vận tốc đến từ dịch Doppler và phụ thuộc bước sóng: ở 77 GHz, bước sóng xấp xỉ 3,9 mm, nên một thay đổi vận tốc rất nhỏ cũng tạo ra dịch pha đo được giữa các chirp liên tiếp. Chính vì độ nhạy pha cao như vậy, chất lượng tuyến tính của chirp trở thành thông số phải kiểm: chirp cong hoặc có gợn sẽ làm nhoè đỉnh sau khi nén, kéo theo sai số cự ly và bóng ma mục tiêu.
Trần tần số: vì sao máy 50 GHz không đo thẳng được radar 77 GHz
Đây là chi tiết khiến nhiều kế hoạch mua sắm bị lệch. Các máy phân tích tín hiệu hiệu năng cao thuộc dòng UXA có trần tần số đầu vào đồng trục ở mức 50 GHz — thấp hơn hẳn dải 76–81 GHz nơi radar ô tô làm việc. Muốn đo trực tiếp, cấu hình bắt buộc phải bổ sung khối mở rộng tần số: máy phân tích tín hiệu UXA Keysight N9042B có thể ghép với bộ mở rộng tần số V3050A để nâng trần lên tới 110 GHz, khi đó mới phủ trọn hai dải radar nêu trên.
Song song với trần tần số là băng thông phân tích — thông số quyết định bạn có “nhìn” hết một chirp 4 GHz hay không. N9042B cung cấp băng thông phân tích đã hiệu chỉnh tới 4 GHz, và có thể cấu hình theo các mức 1 GHz, 1,5 GHz, 2 GHz, 4 GHz, thậm chí lên tới 11 GHz khi ghép bộ số hoá ngoài. Nói cách khác, cấu hình đo radar băng rộng cần đồng thời hai điều kiện: đủ trần tần số để chạm tới 81 GHz, và đủ băng thông phân tích để bao trọn bề rộng chirp. Thiếu một trong hai thì phép đo chỉ còn giá trị tham khảo.
Ở phía phân tích dạng sóng, phần mềm vector đóng vai trò quyết định: bộ phân tích tín hiệu vector 89600 VSA có tuỳ chọn dành riêng cho radar FMCW, cho phép đo tự động chất lượng điều chế trên tín hiệu FM tuyến tính nhiều chirp và so sánh trực quan biên độ, pha, tần số cùng độ dốc FM giữa các chirp — đúng những đại lượng cần để kết luận chirp có tuyến tính hay không.
Đo C-V2X: cùng xe, khác hoàn toàn cấu hình

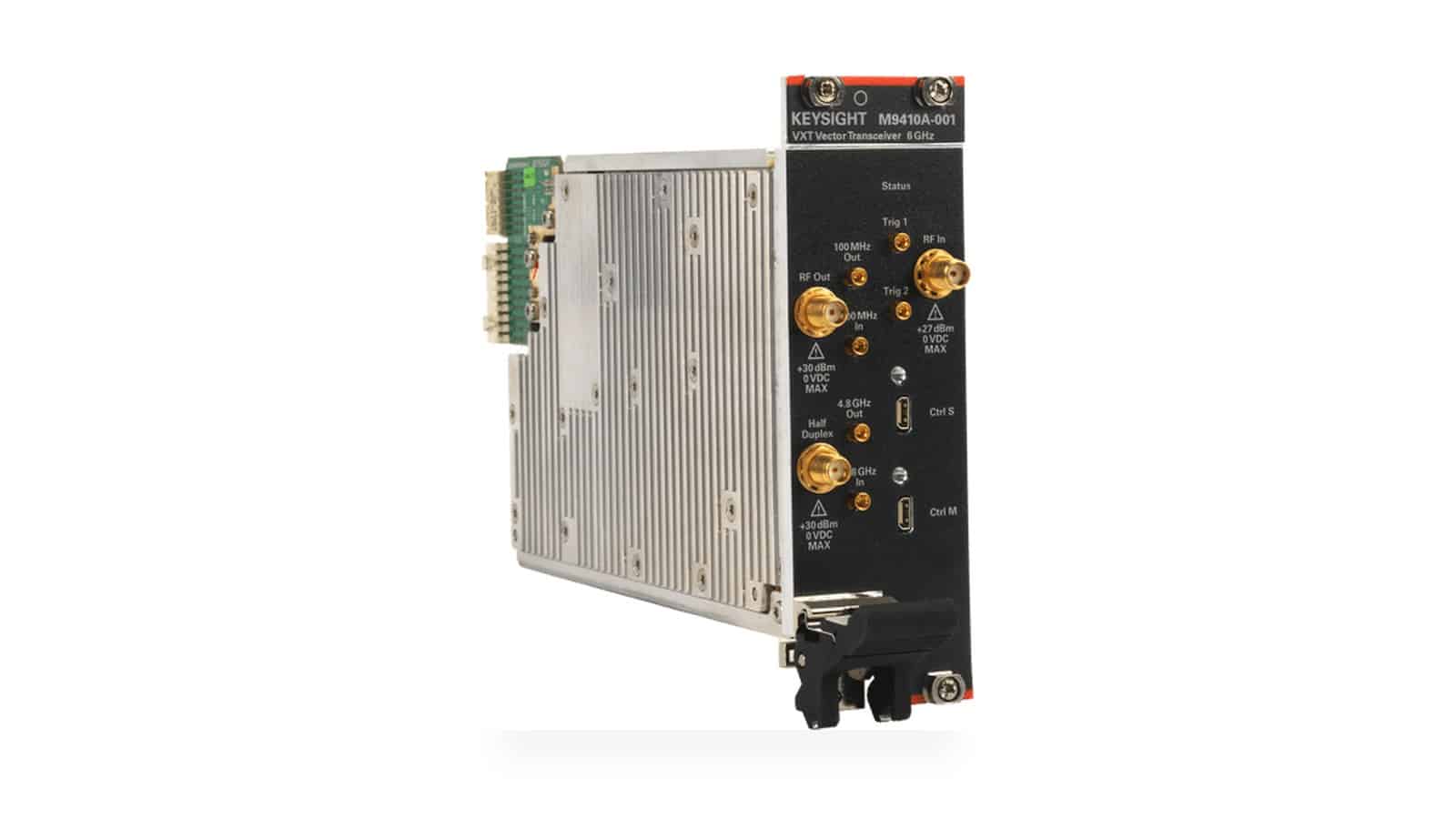

Chuyển sang lớp liên lạc, yêu cầu đảo chiều: tần số thấp đi rất nhiều nhưng bài đo lại thiên về chất lượng điều chế và hành vi giao thức. Ở 5,9 GHz, một bộ thu-phát vector tích hợp là lựa chọn gọn gàng hơn nhiều so với việc kéo cả cấu hình milimet. Bộ thu-phát vector VXT PXIe Keysight M9410A hoạt động tới 6 GHz với băng thông tức thời tới 1,2 GHz và tích hợp cả nguồn phát lẫn khối phân tích trong một mô-đun PXIe hai khe — phủ trọn dải ITS và đủ băng thông cho các kênh sidelink.
Điểm dễ bị bỏ sót là bài toán cùng tồn tại. Dải 5,9 GHz nằm sát các dải Wi-Fi không cấp phép, nên thiết bị C-V2X cần được đánh giá cả khi có nguồn phát khác hoạt động đồng thời — một quy trình riêng biệt mà chúng tôi đã trình bày trong bài kiểm thử coexistence theo bốn phương pháp của ANSI C63.27. Với xe tự hành, bỏ qua bước này đồng nghĩa với việc chấp nhận rủi ro mất bản tin an toàn đúng lúc mật độ vô tuyến cao nhất.
Cây quyết định cấu hình
Nếu đối tượng là mô-đun radar 76–81 GHz. Bắt đầu từ bề rộng chirp mà thiết kế sử dụng, suy ra băng thông phân tích tối thiểu, rồi mới xét trần tần số. Cấu hình phải gồm máy phân tích hiệu năng cao cộng khối mở rộng tần số; không có khối mở rộng thì không có phép đo trực tiếp ở 77 GHz.
Nếu đối tượng là mô-đun C-V2X 5,9 GHz. Trần tần số không còn là ràng buộc; hãy tập trung vào băng thông tức thời, chất lượng vector của nguồn phát và khả năng dựng kịch bản nhiều nút. Nền tảng PXIe cho phép mở rộng số kênh khi cần mô phỏng nhiều xe.
Nếu phòng lab phải phục vụ cả hai và cả các dải khác. Ưu tiên nền tảng có dải tần rộng và dải động cao để dùng chung: máy phân tích tín hiệu UXA Keysight N9040B phủ từ 2 Hz tới 50 GHz với băng thông phân tích tới 1 GHz nội bộ và tới 5 GHz khi dùng số hoá ngoài, phù hợp làm máy nền cho nhiều tuyến sản phẩm trước khi bổ sung khối mở rộng cho phần milimet.
Ba sai lầm hay gặp
Chọn máy theo trần tần số mà quên băng thông phân tích. Một máy chạm tới 110 GHz nhưng chỉ có vài trăm MHz băng thông phân tích vẫn không đánh giá nổi chirp 4 GHz. Hai thông số này độc lập với nhau.
Đo phổ thay vì đo điều chế. Mặt nạ phổ cho biết thiết bị có phát ra ngoài dải hay không, nhưng không nói gì về việc chirp có tuyến tính hay không. Muốn kết luận về chất lượng cảm nhận, phải phân tích trong miền điều chế.
Coi C-V2X là một biến thể của bài đo radar. Hai lớp này chỉ chung nhau chiếc xe. Tiêu chuẩn, dải tần, thiết bị và cả nhóm kỹ sư phụ trách thường đều khác nhau — gộp chung kế hoạch đo là cách nhanh nhất để thiếu thiết bị vào phút chót.
Kết luận
Với xe tự hành, hãy tách bạch ngay từ đầu: radar là bài toán milimet băng rộng, C-V2X là bài toán vector băng hẹp hơn ở 5,9 GHz. Ở nhánh radar, trình tự đúng là chirp → băng thông phân tích → trần tần số → khối mở rộng. Ở nhánh C-V2X, trình tự là dải ITS → băng thông tức thời → kịch bản nhiều nút → đánh giá cùng tồn tại. Bám đúng hai trình tự này thì việc chọn thiết bị gần như tự giải.
Cuối cùng, ở dải milimet sai số của chính thiết bị đo chiếm tỉ trọng lớn trong ngân sách sai số, và kết quả đối chiếu chuẩn hài hoà chỉ có giá trị khi thiết bị còn trong chu kỳ hiệu chuẩn. Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam và vận hành phòng hiệu chuẩn theo ISO/IEC 17025 — liên hệ hotline 0908 173 345 để được tư vấn cấu hình theo đúng dải tần, bề rộng chirp và chuẩn bạn đang áp dụng, hoặc lên lịch hiệu chuẩn cho thiết bị hiện có.
