Một máy bơm tiêm điện tử vượt qua toàn bộ bài thử EMC vẫn có thể mất kết nối trong phòng bệnh, đơn giản vì phòng đó có sáu thiết bị Wi-Fi, ba máy theo dõi Bluetooth và một điện thoại di động cùng phát trong dải 2,4 GHz. EMC hỏi thiết bị có chịu được nhiễu điện từ hay không; kiểm thử coexistence hỏi một câu khác hẳn: thiết bị có còn làm đúng chức năng khi chia sẻ phổ tần với những máy phát hợp pháp khác hay không. Bài viết này trình bày khung đánh giá theo ANSI C63.27 — bốn phương pháp thử, ba mức đánh giá, cách dựng kịch bản tín hiệu — và cách cấu hình thiết bị Keysight tương ứng.
Coexistence là gì và khác EMC ở đâu
ANSI C63.27, tên đầy đủ là American National Standard for Evaluation of Wireless Coexistence, định nghĩa coexistence là khả năng của một thiết bị hoạt động đúng trong môi trường điện từ có chứa các tín hiệu khác, không liên quan và gây nhiễu. Phiên bản 2017 đã được soát xét thành ANSI/USEMCSC C63.27-2021.
Khác biệt cốt lõi so với EMC nằm ở bản chất nguồn nhiễu. Trong EMC, nhiễu là thứ không ai muốn có và về nguyên tắc phải bị triệt. Trong coexistence, tín hiệu gây nhiễu là các máy phát hợp pháp, đang dùng đúng phổ tần được cấp phép hoặc dải miễn cấp phép. Không ai sai cả — và chính vì vậy không thể giải quyết bằng cách yêu cầu bên kia tắt máy.
Hệ quả là bài toán chuyển từ “chặn nhiễu” sang “chia sẻ phổ”. Thiết bị của bạn phải sống chung với nhiễu đồng kênh từ thiết bị cùng chuẩn, nhiễu kênh lân cận từ chuẩn khác, và các mẫu phát ngắt quãng khó dự đoán. Đây là lý do phép thử coexistence phải mô phỏng cả kịch bản sử dụng, không chỉ bơm một sóng mang liên tục vào rồi đo.
FWP và KPI: đo cái gì mới đúng
Hai thuật ngữ trung tâm của chuẩn cần phân biệt rạch ròi.
KPI là các chỉ số ở lớp vật lý: tỷ lệ lỗi gói, thông lượng, độ trễ, số lần truyền lại, cường độ tín hiệu thu. Chúng dễ đo, dễ tự động hoá, và cho biết đường truyền đang xấu đi bao nhiêu.
FWP — Functional Wireless Performance, hiệu năng không dây theo chức năng — là mức đánh giá đầu cuối ở lớp ứng dụng: thiết bị có còn hoàn thành đúng nhiệm vụ của nó hay không. Với máy bơm tiêm, FWP là “lệnh thay đổi liều có tới nơi trong thời gian cho phép không”, chứ không phải “thông lượng còn bao nhiêu Mb/s”.
Phân biệt này quan trọng vì hai chỉ số có thể phân kỳ theo cả hai chiều. Thông lượng giảm 70% mà thiết bị vẫn hoàn thành chức năng thì vẫn đạt. Ngược lại, thông lượng chỉ giảm nhẹ nhưng độ trễ vượt ngưỡng an toàn thì trượt. Định nghĩa tiêu chí FWP trước khi bước vào phòng đo là việc bắt buộc, và thường là phần khó nhất của cả dự án.

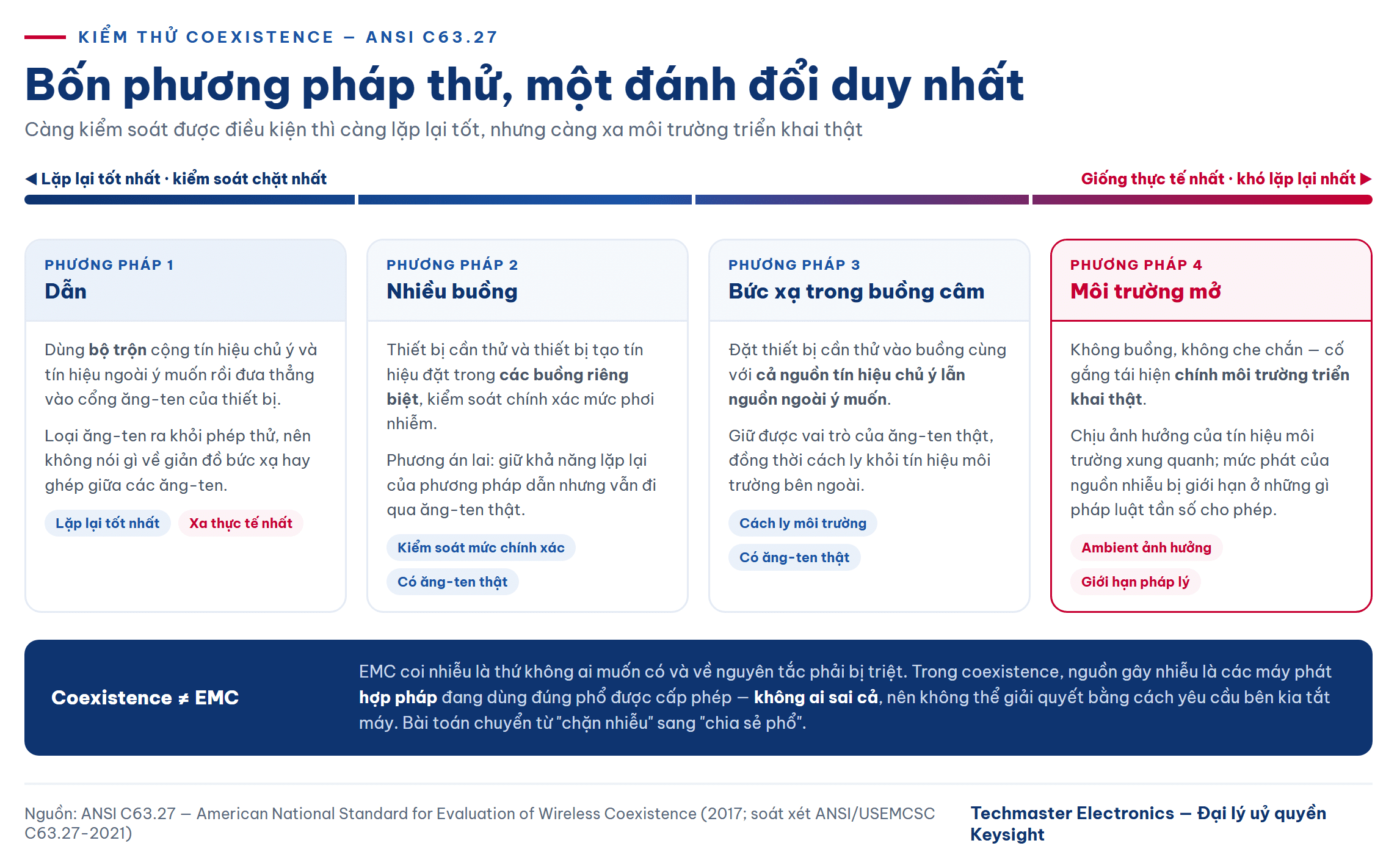

Bốn phương pháp thử của ANSI C63.27
Chuẩn đưa ra bốn phương pháp, đánh đổi giữa khả năng lặp lại và mức độ giống thực tế.
Phương pháp dẫn. Dùng bộ trộn để cộng tín hiệu chủ ý và tín hiệu ngoài ý muốn rồi đưa thẳng vào cổng ăng-ten của thiết bị. Vì loại ăng-ten ra khỏi phép thử, đây là phương pháp lặp lại tốt nhất nhưng cũng xa thực tế nhất. Nó không nói gì về giản đồ bức xạ hay hiệu ứng ghép giữa các ăng-ten.
Phương pháp bức xạ trong buồng câm. Đặt thiết bị cần thử vào buồng cùng với các nguồn phát tín hiệu chủ ý và ngoài ý muốn. Giữ được vai trò của ăng-ten thật, đồng thời cách ly khỏi môi trường bên ngoài.
Phương pháp môi trường mở. Không dùng buồng hay che chắn, cố gắng tái hiện chính môi trường triển khai thật. Đây là phương pháp gần thực tế nhất nhưng chịu ảnh hưởng của tín hiệu môi trường xung quanh, và mức phát của nguồn nhiễu bị giới hạn ở những gì pháp luật về tần số cho phép.
Phương pháp nhiều buồng. Thiết bị cần thử và thiết bị tạo tín hiệu được đặt trong các buồng riêng biệt, nhờ đó kiểm soát chính xác mức phơi nhiễm mà thiết bị nhận được. Đây là phương án lai, giữ được khả năng lặp lại của phương pháp dẫn nhưng vẫn đi qua ăng-ten thật.

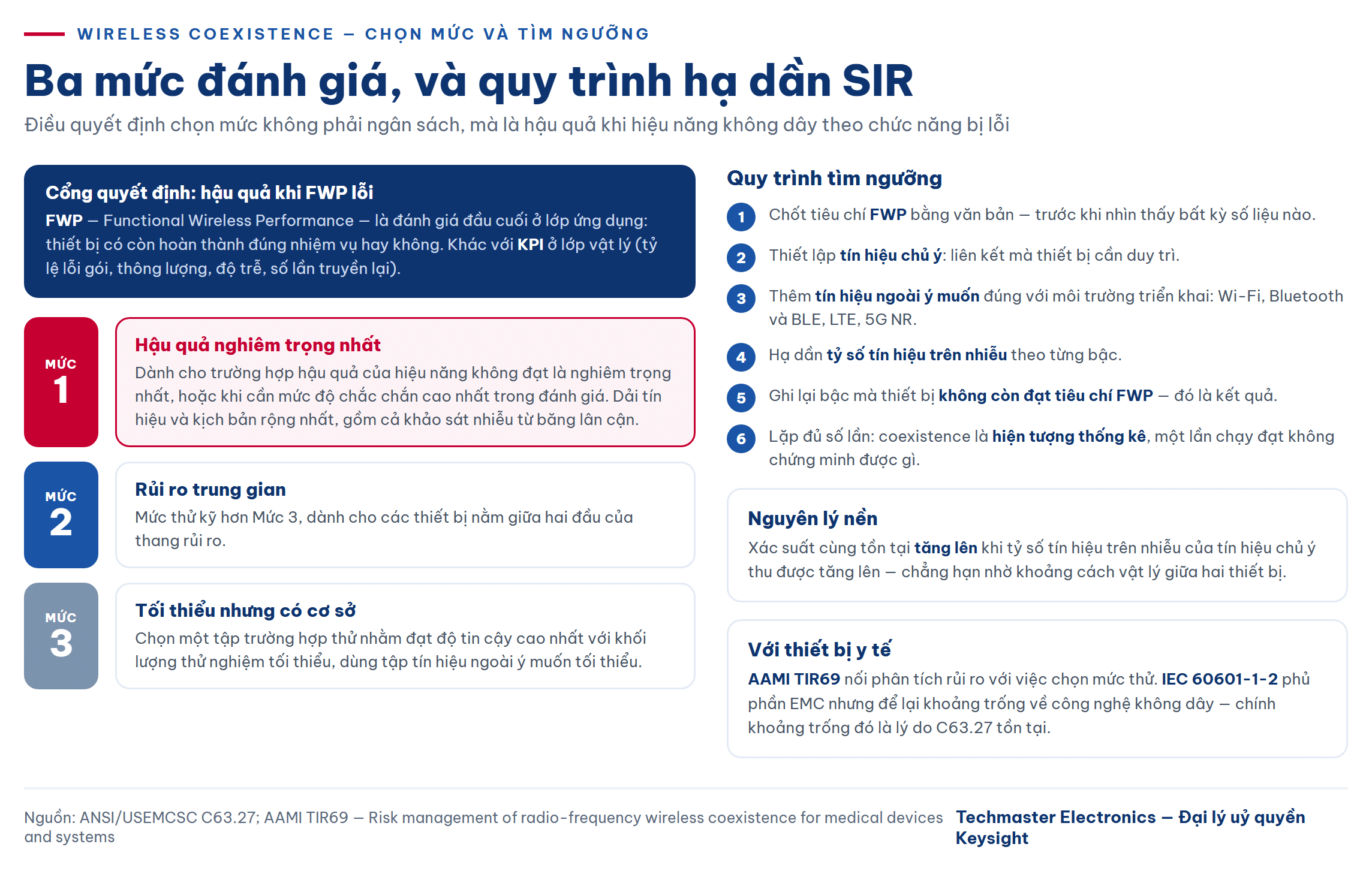

Ba mức đánh giá và cách chọn
Chuẩn phân ba mức, và điều quyết định chọn mức nào không phải là ngân sách mà là hậu quả khi hiệu năng không dây theo chức năng bị lỗi.
Mức 1 dành cho trường hợp hậu quả của hiệu năng không đạt là nghiêm trọng nhất, hoặc khi cần mức độ chắc chắn cao nhất trong đánh giá. Đây là mức dùng dải tín hiệu và kịch bản rộng nhất, bao gồm cả khảo sát kỹ nguy cơ nhiễu từ các băng lân cận.
Mức 2 là mức thử kỹ hơn Mức 3, dành cho các thiết bị có rủi ro trung gian.
Mức 3 chọn một tập hợp các trường hợp thử nhằm đạt độ tin cậy cao nhất với khối lượng thử nghiệm tối thiểu, dùng một tập tín hiệu ngoài ý muốn tối thiểu.
Với thiết bị y tế, việc chọn mức gắn chặt với hồ sơ quản lý rủi ro. Tài liệu AAMI TIR69 — quản lý rủi ro cho coexistence vô tuyến của thiết bị và hệ thống y tế — là cầu nối giữa phân tích rủi ro và việc chọn mức thử. IEC 60601-1-2 phủ phần EMC nhưng để lại khoảng trống về công nghệ không dây, và chính khoảng trống đó là lý do C63.27 tồn tại. FDA khuyến khích mạnh việc áp dụng chuẩn này trong hồ sơ phê duyệt thiết bị.
Dựng kịch bản: tín hiệu chủ ý, tín hiệu ngoài ý muốn và SIR
Phép thử luôn có hai lớp tín hiệu. Tín hiệu chủ ý là liên kết mà thiết bị cần duy trì. Tín hiệu ngoài ý muốn là các máy phát khác dùng chung phổ.
Biến điều khiển chính là tỷ số tín hiệu trên nhiễu. Nguyên lý nền tảng của chuẩn: xác suất cùng tồn tại tăng lên khi tỷ số tín hiệu trên nhiễu của tín hiệu chủ ý thu được tăng lên, chẳng hạn nhờ khoảng cách vật lý giữa hai thiết bị. Quy trình thử vì thế là hạ dần tỷ số này theo từng bậc cho tới khi thiết bị không còn đạt tiêu chí FWP, rồi ghi lại ngưỡng đó làm kết quả.
Về loại tín hiệu ngoài ý muốn, cần phủ đúng những chuẩn thực sự tồn tại trong môi trường triển khai: Wi-Fi, Bluetooth và Bluetooth Low Energy, di động LTE và 5G NR. Với các thiết bị dùng Wi-Fi thế hệ mới, đặc điểm kênh 320 MHz và cơ chế đa liên kết làm bức tranh nhiễu thay đổi đáng kể — chúng tôi đã phân tích riêng trong bài đo Wi-Fi 7 theo chuẩn 802.11be.
Cấu hình thiết bị Keysight cho phép thử
Một hệ thử coexistence tối thiểu gồm ba khối: nguồn tạo tín hiệu chủ ý, nguồn tạo tín hiệu ngoài ý muốn, và máy phân tích để giám sát phổ cùng đo KPI.
Cấu hình tham chiếu của Keysight dùng máy phát tín hiệu vector — dòng N5186A MXG hoặc M9484C VXG, phủ từ 9 kHz tới 8,5 GHz và mở rộng được tới 110 GHz — kết hợp với máy phân tích tín hiệu MXA N9020B, cùng phần mềm có sẵn thư viện 100 kịch bản thử dựng theo ANSI C63.27. Thư viện kịch bản là phần tiết kiệm thời gian nhiều nhất: dựng tay một bộ kịch bản đầy đủ cho Mức 1 là công việc của nhiều tuần.
Trong danh mục Techmaster, khối phân tích phù hợp nhất cho các dự án dải rộng là máy phân tích tín hiệu UXA Keysight N9042B, phủ 2 Hz tới 50 GHz với tuỳ chọn mở rộng tới 110 GHz và băng phân tích hiệu chỉnh tới 4 GHz. Băng phân tích rộng là yếu tố quyết định khi cần quan sát đồng thời tín hiệu chủ ý và nhiều nguồn nhiễu nằm cách nhau về tần số — điều thường xuyên xảy ra trong kịch bản Mức 1.

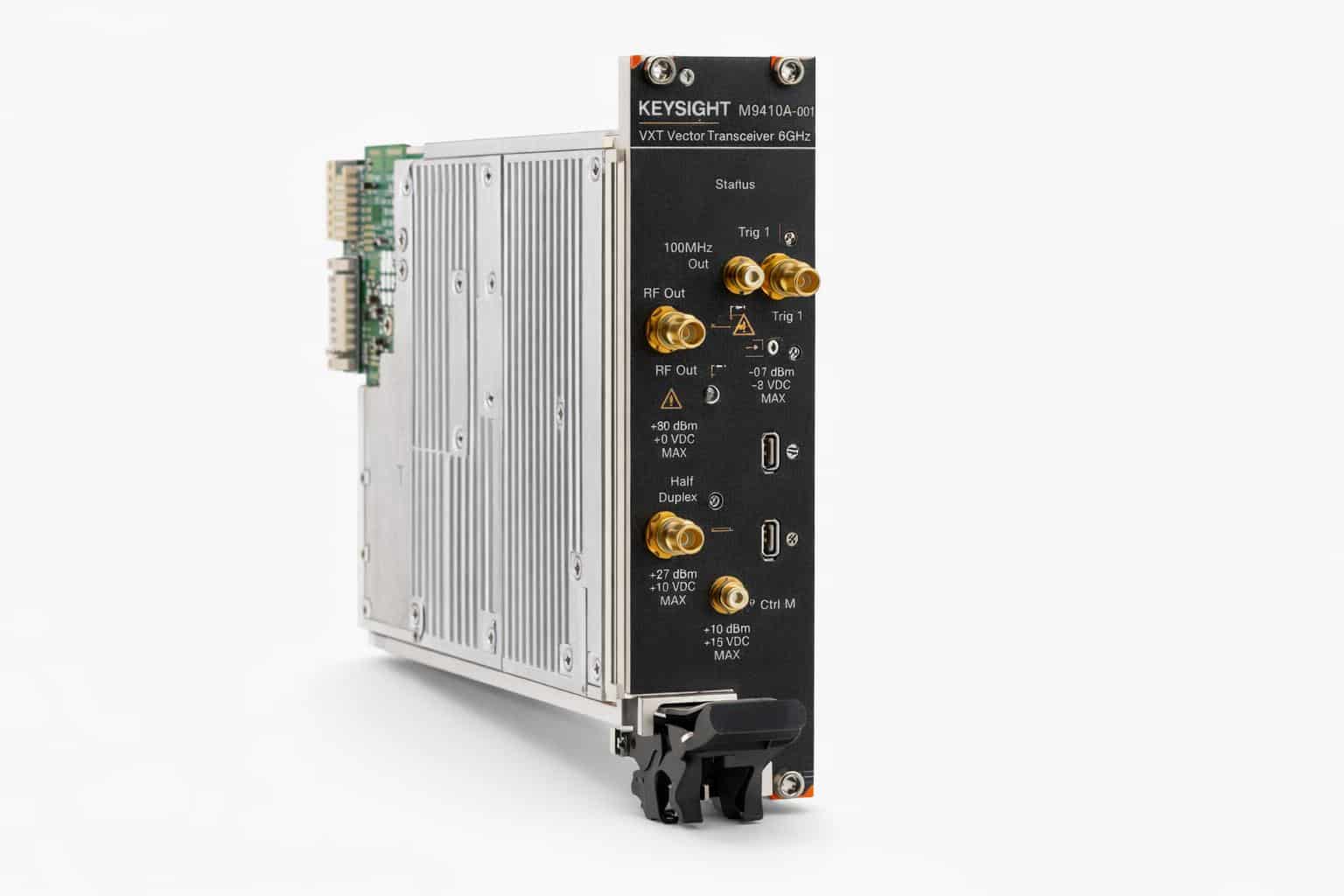

Với dải dưới 6 GHz, nơi tập trung gần như toàn bộ bài toán Wi-Fi, Bluetooth và IoT, bộ thu-phát vector VXT PXIe Keysight M9410A là lựa chọn gọn và kinh tế: một mô-đun PXIe hai khe tích hợp cả máy phát và máy phân tích vector, băng thông tức thời tới 1,2 GHz. Vì cả hai chiều nằm trong cùng một mô-đun, việc dựng nhiều nguồn nhiễu song song chỉ là lắp thêm mô-đun vào khung — kiến trúc này hợp với bài toán IoT nhiều thiết bị hơn hẳn các máy để bàn rời. Khi cần tín hiệu chủ ý là một mạng di động thật với đầy đủ báo hiệu, bộ mô phỏng mạng 5G UXM Keysight E7515B đảm nhiệm vai trò đó.
Năm lưu ý thực hành
1. Chốt tiêu chí FWP bằng văn bản trước khi đo. Nếu tiêu chí đạt/trượt được định nghĩa sau khi đã nhìn thấy số liệu, toàn bộ phép thử mất giá trị chứng minh.
2. Đo nền phổ trước. Đặc biệt với phương pháp môi trường mở, phải ghi lại phổ nền trước và sau phiên thử. Một mạng Wi-Fi của toà nhà bật lên giữa chừng đủ để làm hỏng cả ngày dữ liệu.
3. Ghi lại trạng thái thích ứng của thiết bị. Nhiều thiết bị hiện đại tự nhảy kênh hoặc hạ tốc độ điều chế khi gặp nhiễu. Đó là hành vi đúng, nhưng phải được ghi nhận, nếu không kết quả sẽ khó tái lập.
4. Lặp lại đủ số lần. Coexistence là hiện tượng thống kê. Một lần chạy đạt không chứng minh được gì; cần đủ số lần lặp để ngưỡng tìm được có ý nghĩa.
5. Kiểm tra hiệu chuẩn toàn tuyến. Mức công suất tại cổng ăng-ten là đại lượng trung tâm của phép thử. Sai số cáp, bộ suy giảm và bộ trộn cộng dồn rất nhanh; toàn bộ tuyến cần được hiệu chuẩn, không chỉ riêng máy phát.
Kết luận
Kiểm thử coexistence không phải là một bài đo mà là một chương trình đánh giá: chọn mức theo hậu quả rủi ro, chọn phương pháp theo cân bằng giữa khả năng lặp lại và tính thực tế, định nghĩa FWP theo chức năng thật của sản phẩm, rồi hạ dần tỷ số tín hiệu trên nhiễu để tìm ngưỡng. Với thiết bị y tế và thiết bị IoT công nghiệp, đây đang nhanh chóng trở thành yêu cầu mặc định chứ không còn là bước tùy chọn.
