Keysight 16862A là model 68 kênh trong dòng máy phân tích logic xách tay 16860A. Bốn model của dòng này dùng chung khung máy, chung tốc độ state và timing cơ bản, chung màn hình 15 inch; khác biệt chủ yếu nằm ở số kênh. Vậy khi nào 68 kênh là vừa đủ, khi nào nên xuống 34 kênh hay lên 102, 136 kênh, và khi nào một máy hiện sóng tín hiệu hỗn hợp (MSO) đã giải quyết được việc? Bài này đếm kênh trước, rồi mới xét tùy chọn. Số liệu lấy từ data sheet 5992-1723EN của Keysight.
Keysight 16862A đứng ở đâu trong dòng 16860A?

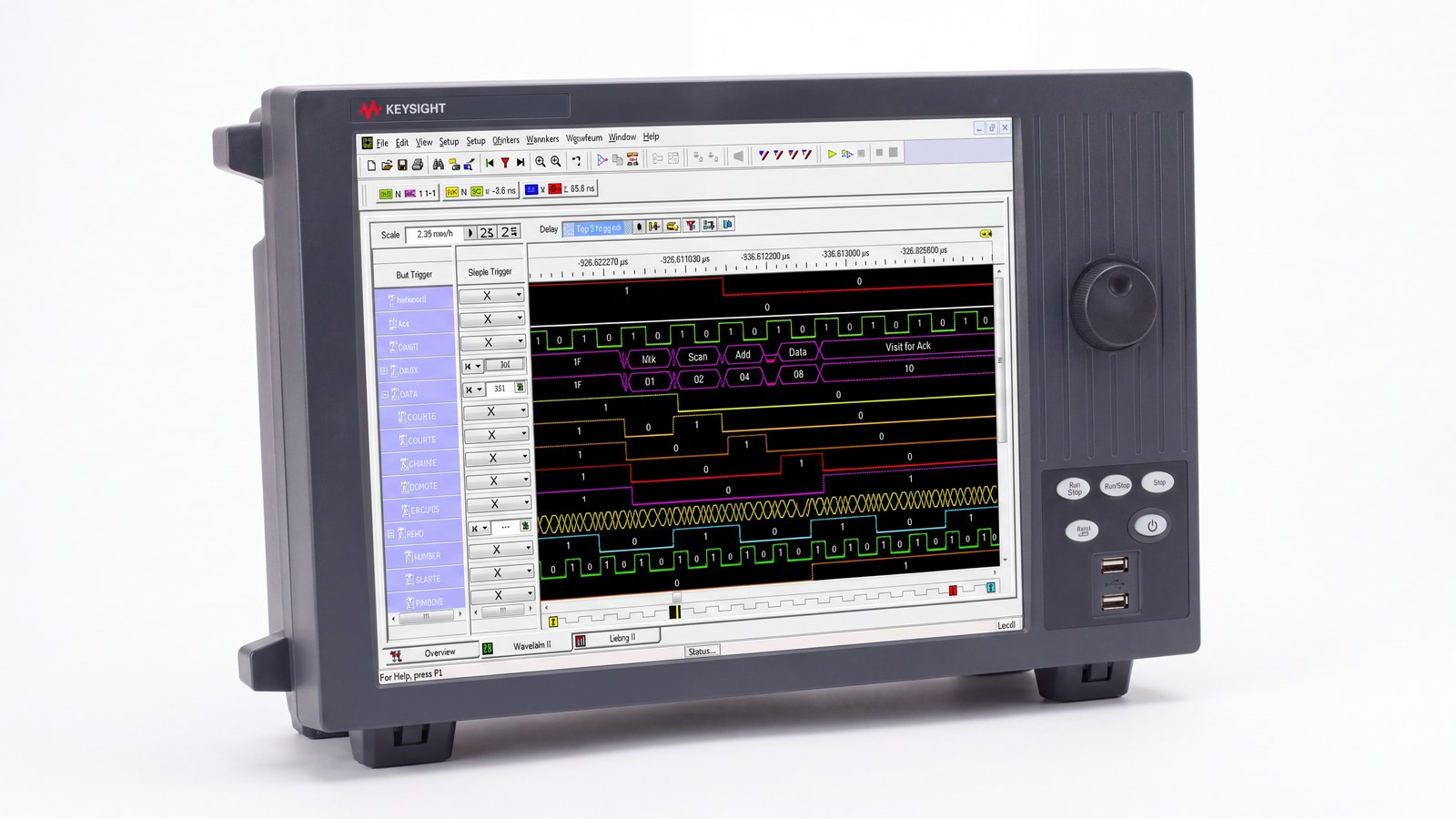

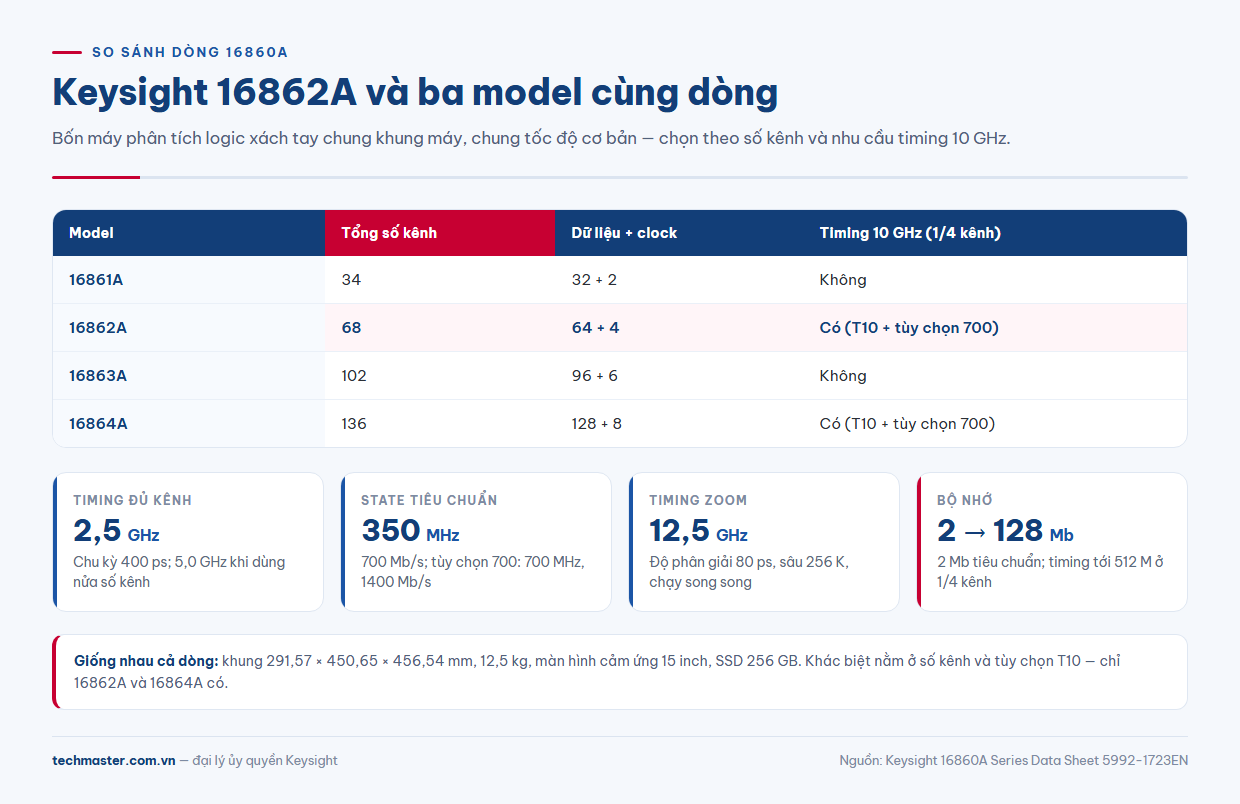

Dòng 16860A gồm bốn model, và theo data sheet của Keysight không có model 16865A. Cách chia kênh của từng máy như sau:
| Model | Tổng số kênh | Kênh dữ liệu + clock | Timing 10 GHz một phần tư kênh |
|---|---|---|---|
| 16861A | 34 | 32 + 2 | Không |
| 16862A | 68 | 64 + 4 | Có (tùy chọn T10, cần tùy chọn 700) |
| 16863A | 102 | 96 + 6 | Không |
| 16864A | 136 | 128 + 8 | Có (tùy chọn T10, cần tùy chọn 700) |
Điểm dễ bỏ sót nằm ở cột cuối. Chế độ timing 10 GHz (chu kỳ lấy mẫu 100 ps) ở một phần tư số kênh chỉ có trên 16862A và 16864A. Nếu dự án cần độ phân giải timing 100 ps trên toàn bộ bộ nhớ sâu, 16862A là model có số kênh thấp nhất đáp ứng được. 16863A dù nhiều kênh hơn lại không có tùy chọn này.
Ngoài số kênh và tùy chọn T10, bốn model giống nhau ở phần cứng khung: cùng kích thước 291,57 × 450,65 × 456,54 mm, cùng khối lượng tối đa 12,5 kg, cùng ổ SSD 256 GB. Chọn 16862A thay vì 16864A không làm máy gọn hơn; nó chỉ bớt những kênh bạn không dùng.
16862A thông số: phần giống nhau trong cả dòng
Vì tốc độ lấy mẫu không đổi giữa các model, phần thông số dưới đây áp dụng cho 16862A cũng như ba model còn lại, trừ chỗ ghi riêng:
- Chế độ timing: 2,5 GHz khi dùng đủ kênh (chu kỳ 400 ps), 5,0 GHz khi dùng nửa số kênh (200 ps), 10 GHz ở một phần tư số kênh với tùy chọn T10 (chỉ 16862A và 16864A).
- Chế độ state: xung nhịp 350 MHz, tốc độ dữ liệu 700 Mb/s ở cấu hình tiêu chuẩn; tùy chọn 700 nâng lên 700 MHz và 1400 Mb/s.
- Timing zoom: 12,5 GHz (độ phân giải 80 ps), sâu 256 K mẫu, thu đồng thời với phép thu chính.
- Bộ nhớ: 2 Mb tiêu chuẩn, mua thêm lên 4, 8, 16, 32, 64 hoặc 128 Mb. Ở chế độ timing, bộ nhớ đạt tới 128 M khi dùng đủ kênh, 256 M ở nửa kênh và 512 M ở một phần tư kênh.
- Bộ tuần tự trigger: 700 MHz ở chế độ state tiêu chuẩn, 1400 MHz với tùy chọn 700; 2,5 GHz ở chế độ timing.

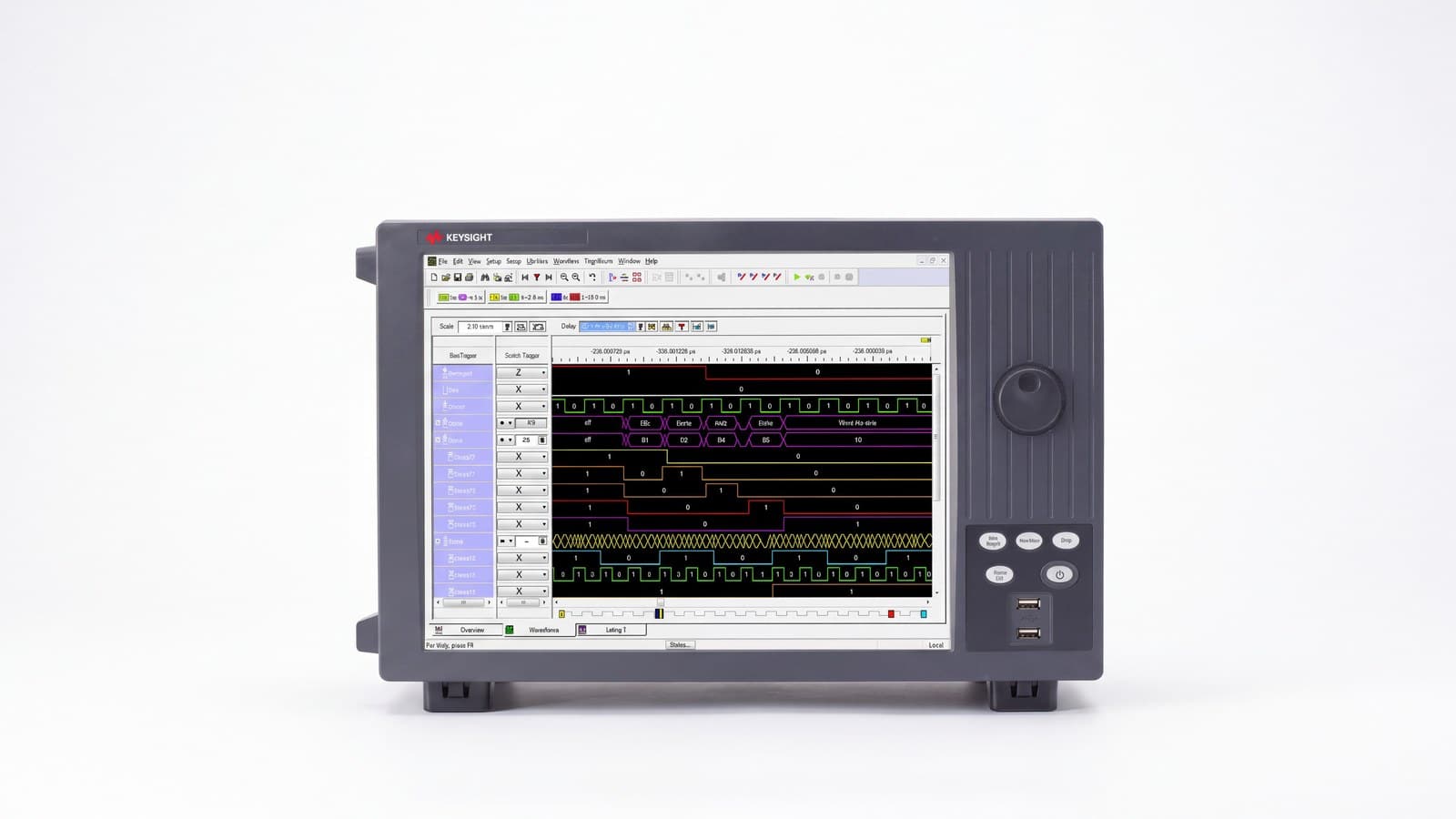

- Màn hình và kết nối: màn hình cảm ứng 15 inch, xuất hình qua XGA và DisplayPort, LAN 10/100/1000Base-T.
Về bộ nhớ DDR, cấu hình tiêu chuẩn đo được DDR, DDR2 và LPDDR; DDR3, LPDDR2 và LPDDR3 cần tùy chọn 700. Với DDR4, LPDDR4 hoặc bus bộ nhớ cần nhiều kênh hơn, Keysight hướng người dùng sang mô-đun U4164A. Keysight vẫn liệt kê 16862A là sản phẩm đang cung cấp; model 68 kênh thế hệ trước là 16852A hiện đã ngừng sản xuất.

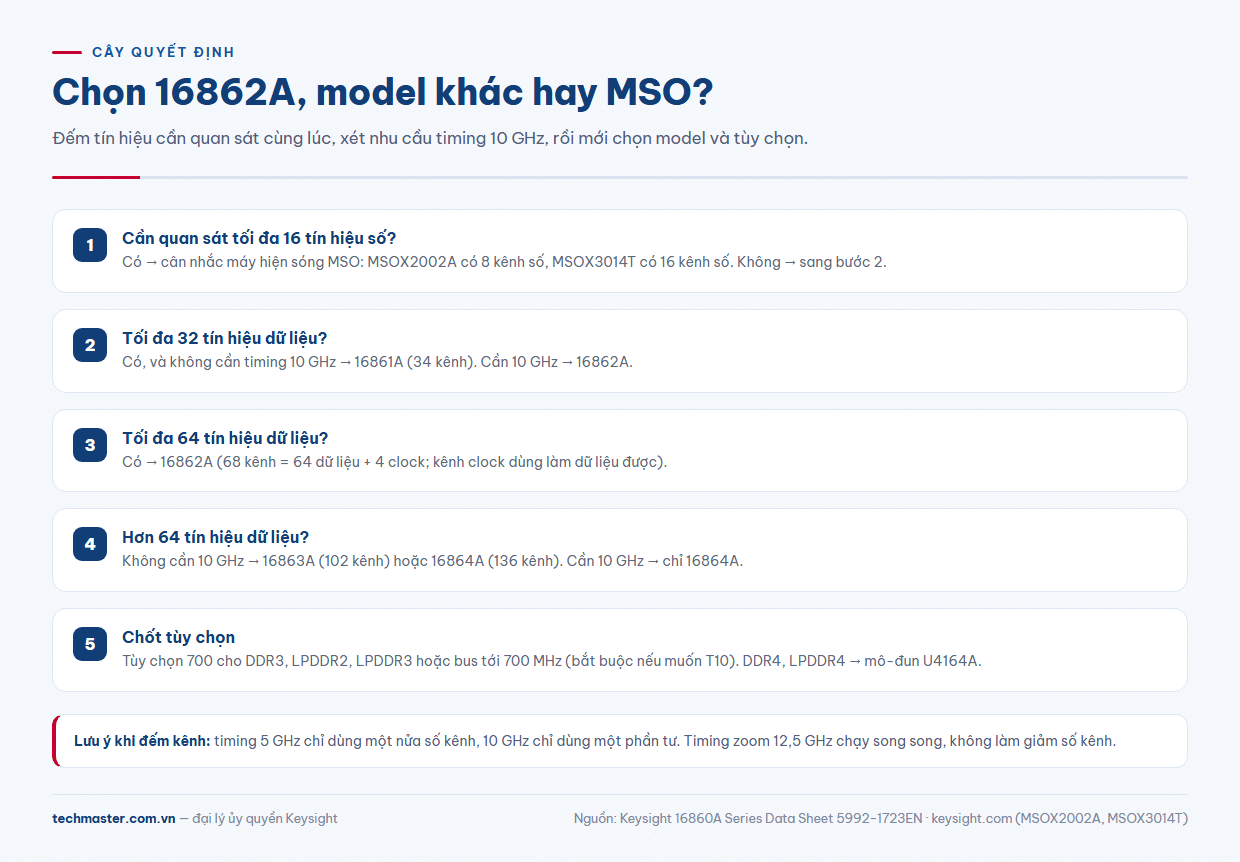

Đếm kênh trước khi chọn máy phân tích logic 68 kênh
Thay vì chọn theo cảm giác “càng nhiều kênh càng an toàn”, hãy lập bảng ngân sách kênh cho đúng phần mạch cần gỡ lỗi. Với một máy phân tích logic 68 kênh, bạn có 64 kênh dữ liệu và 4 kênh clock; kênh clock cũng dùng làm kênh dữ liệu được khi không cần. Ba tình huống:
Tình huống vừa với 34 kênh
Một bus dữ liệu 16 bit cùng vài đường điều khiển, hoặc một khối SPI, I²C, UART và vài GPIO của vi điều khiển. Ở đây 16861A với 32 kênh dữ liệu là đủ, và bài Keysight 16861A trong các ngành đã phân tích kỹ các bài toán dùng model này.
Tình huống cần 68 kênh
Bus dữ liệu 32 bit đi cùng bus địa chỉ, hoặc giao tiếp giữa FPGA và bộ xử lý mà bạn cần nhìn cả hai phía cùng lúc. Khi còn phải thêm tín hiệu điều khiển, chip select, reset và cờ ngắt, 34 kênh nhanh chóng không đủ, còn 64 kênh dữ liệu cho bạn khoảng trống để thêm tín hiệu mà không phải gỡ đầu dò ra cắm lại.
Tình huống cần 102 hoặc 136 kênh
Nhiều bus rộng chạy song song, ví dụ hai bus 32 bit cùng địa chỉ và điều khiển. Khi đó 16863A hoặc 16864A mới hợp lý. Lưu ý: nếu vừa cần hơn 68 kênh vừa cần timing 10 GHz, chỉ 16864A đáp ứng.
Một chi tiết nữa khi đếm kênh: nếu định dùng chế độ timing 5 GHz hoặc 10 GHz, số kênh khả dụng giảm còn một nửa hoặc một phần tư. Trên 16862A, dùng timing 10 GHz nghĩa là bạn làm việc với khoảng một phần tư trong 68 kênh. Nếu bài toán cần độ phân giải cao trên nhiều tín hiệu hơn thế, hãy tính dư ra, hoặc dựa vào timing zoom 12,5 GHz vốn chạy song song mà không làm giảm số kênh.
Máy phân tích logic Keysight hay máy hiện sóng MSO?
Máy hiện sóng tín hiệu hỗn hợp của Keysight có sẵn kênh số: ví dụ MSOX2002A có 2 kênh tương tự và 8 kênh số, MSOX3014T có 4 kênh tương tự và 16 kênh số. Với bài toán nhỏ như một bus SPI hay vài GPIO, MSO là lựa chọn gọn gàng, và bài so sánh MSOX2002A trong dòng 2000X giúp đánh giá khi nào kênh số của MSO là đủ.
Khi số tín hiệu cần nhìn vượt quá 16, hoặc cần chế độ state bắt dữ liệu theo xung nhịp của chính mạch, bộ nhớ tới hàng chục, hàng trăm megabit và bộ tuần tự trigger nhiều bước, máy phân tích logic Keysight là công cụ đúng. Hai thiết bị cũng không loại trừ nhau: phần mềm View Scope có sẵn trên dòng 16860A cho phép ghép dạng sóng của máy hiện sóng Keysight vào cùng màn hình, trigger chéo qua cáp BNC, truyền dữ liệu qua LAN và tự căn lệch thời gian giữa hai máy.
Chọn tùy chọn cho Keysight 16862A theo từng bước
Sau khi đã chốt 68 kênh là đúng, cấu hình Keysight 16862A còn ba quyết định:
- Tốc độ state: giữ 350 MHz tiêu chuẩn nếu bus của bạn chạy dưới mức này; chọn tùy chọn 700 nếu cần đo DDR3, LPDDR2, LPDDR3 hoặc bus đồng bộ tới 700 MHz. Tùy chọn 700 cũng là điều kiện để có T10.
- Timing 10 GHz (T10): chỉ cần khi yêu cầu độ phân giải 100 ps trên bộ nhớ sâu, chẳng hạn khi thu lưu lượng ONFi; theo Keysight, 16862A hoặc 16864A có tùy chọn này thu được ONFi, phần phân tích dùng phần mềm B4661A.
- Độ sâu bộ nhớ: 2 Mb đủ cho sự kiện gần điểm trigger; lỗi hiếm, nguyên nhân và triệu chứng cách xa nhau về thời gian thì nên cân nhắc các mức cao hơn, tối đa 128 Mb.
Cuối cùng là đầu dò: dòng 16860A dùng đầu dò kết nối trực tiếp U4200A và đầu dò 90 chân đơn cực hoặc vi sai. Bài máy phân tích logic Keysight: gỡ lỗi hệ thống số giải thích cách chọn loại đầu dò theo bo mạch.
