Đo hạt ở chốt gió, pass box và buồng thổi khí: ba chỗ chương trình giám sát hay bỏ trống

Một chương trình giám sát hạt được thiết kế tử tế thường phủ kín khu vực sản xuất: điểm phân loại, điểm giám sát liên tục, điểm lấy mẫu định kỳ. Nhưng nếu lật lại bản vẽ và hỏi “hạt đi vào phòng sạch bằng đường nào”, câu trả lời gần như luôn là ba thứ nằm ngoài danh sách điểm đo: chốt gió cho người, pass box cho vật liệu, và buồng thổi khí. Ba khu vực này không phải phòng sạch trong bản phân loại, cũng không phải khu vực sản xuất, nên thường không thuộc về ai. Bài viết chỉ ra phép đo nào trả lời được câu hỏi gì ở từng vị trí, vì sao chọn sai lưu lượng thì chính máy đếm làm hỏng phép đo, và một con số kinh điển về hiệu quả buồng thổi khí mà rất ít hồ sơ nghiệm thu dẫn lại.

Vì sao ba khu vực này thường trống trong chương trình giám sát

Lý do đầu tiên là phân loại. Bảng phân loại theo ISO 14644-1 được lập cho phòng sạch và vùng sạch; chốt gió, pass box và buồng thổi khí thường được mô tả trong hồ sơ thiết kế như thiết bị phụ trợ của lớp vỏ phòng sạch, không phải như một vùng cần công bố cấp sạch. Khi bảng phân loại không có dòng nào cho chúng, chương trình giám sát dựng theo bảng đó cũng không có điểm đo nào cho chúng.

Lý do thứ hai là sở hữu. Chốt gió và buồng thổi khí gần như luôn thuộc phần cơ điện của nhà thầu phòng sạch; pass box lại nằm giữa hai bộ phận — một đầu ở khu vực sạch, một đầu ở hành lang kỹ thuật hoặc kho. Sau khi nghiệm thu, không bên nào nhận rằng dữ liệu hạt của các thiết bị này là trách nhiệm của mình.

Lý do thứ ba, và là lý do đáng lo nhất về mặt kỹ thuật: ba thiết bị này được nghiệm thu một lần theo thông số cơ khí (vận tốc gió, chênh áp, thời gian chu kỳ) rồi không đo lại. Trong khi cả ba đều xuống cấp theo cách rất khó nhận ra bằng mắt — lọc bám bụi làm giảm lưu lượng, gioăng cửa chai cứng, cảm biến khoá liên động bị vô hiệu hoá vì bất tiện, hoặc đơn giản là người vận hành rút ngắn chu kỳ thổi khí vì đang bận.

Điểm cần nói rõ ngay: cả ba khu vực này đều liên quan tới nguồn phát hạt lớn nhất trong phòng sạch, tức là con người và trang phục. Bỏ trống dữ liệu ở đây là bỏ trống đúng đoạn mà chuỗi nhiễm bẩn bắt đầu.

Ba thiết bị, ba bài toán không giống nhau

Sai lầm phổ biến là dùng cùng một cách đo cho cả ba. Chúng khác nhau ở đại lượng cần chứng minh, chứ không chỉ khác nhau ở kích thước buồng.

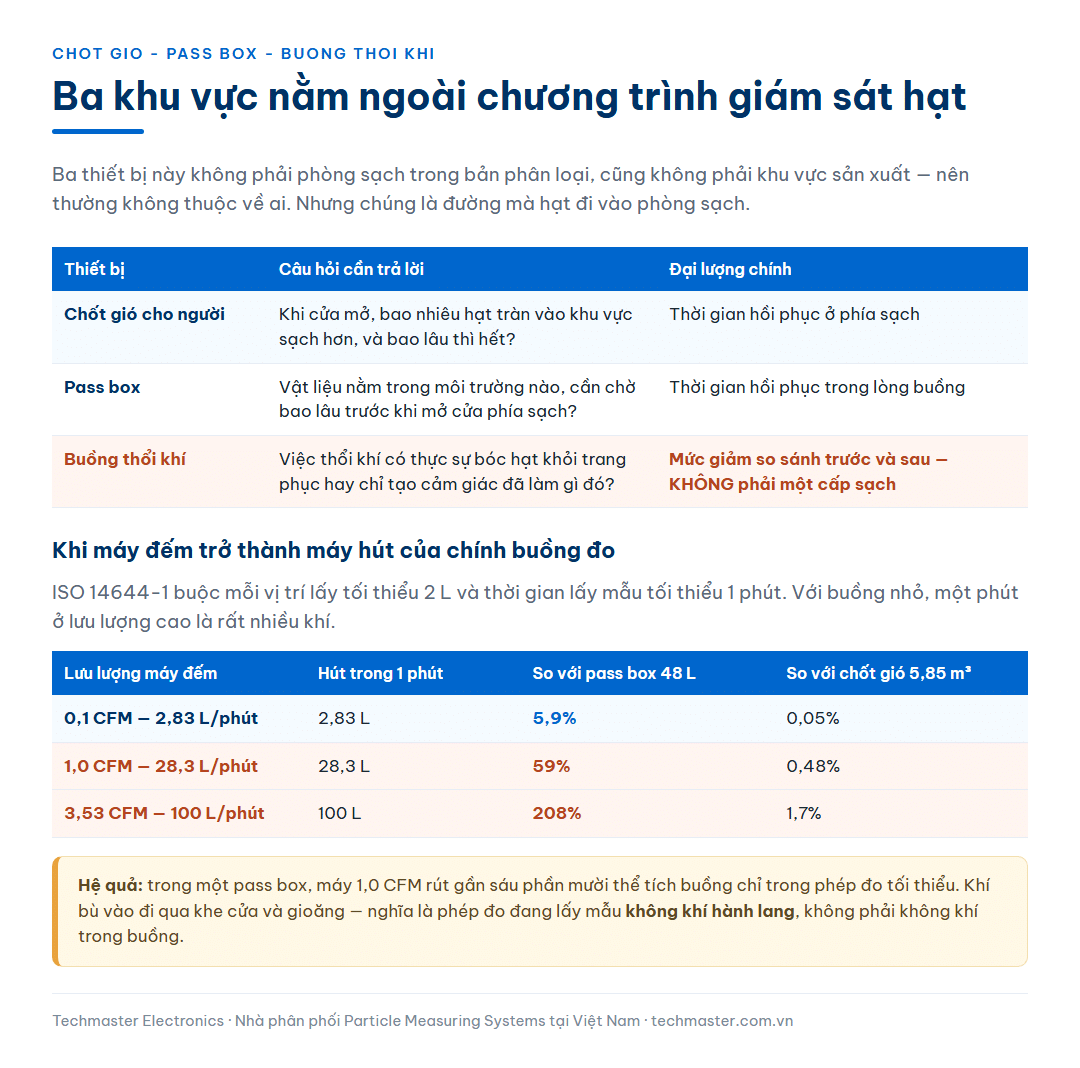

Thiết bị	Câu hỏi cần trả lời	Đại lượng chính	Đại lượng đi kèm
Chốt gió cho người	Khi cửa mở, có bao nhiêu hạt tràn vào khu vực sạch hơn, và bao lâu thì hết?	Thời gian hồi phục nồng độ hạt ở phía sạch	Chênh áp, hướng dòng khí, thời gian cửa mở, quy trình mỗi lúc chỉ mở một cửa
Pass box	Vật liệu đặt trong đó nằm trong môi trường như thế nào, và cần chờ bao lâu trước khi mở cửa phía sạch?	Thời gian hồi phục trong lòng buồng	Có hay không có lọc và dòng khí cấp, khoá liên động hai cửa, bề mặt vệ sinh
Buồng thổi khí	Việc thổi khí có thực sự bóc được hạt khỏi trang phục hay chỉ làm người mặc cảm thấy đã làm gì đó?	Mức giảm nồng độ hạt so sánh trước và sau, ở cùng điều kiện	Vận tốc tia khí, thời gian chu kỳ, loại vải trang phục, thao tác của người dùng

Chú ý dòng thứ ba: đại lượng chính của buồng thổi khí là một tỷ lệ so sánh, không phải một cấp sạch. Không có cấp ISO nào áp cho bên trong buồng thổi khí, vì trạng thái của nó khi có người bên trong hoàn toàn không phải trạng thái ổn định. Cố gán một cấp sạch cho buồng thổi khí là hiểu sai bản chất thiết bị.

Chọn lưu lượng: khi máy đếm trở thành máy hút của chính buồng đo

Đây là chi tiết bị bỏ qua nhiều nhất, và nó là lý do chính khiến số liệu pass box không dùng được. ISO 14644-1 yêu cầu mỗi vị trí lấy tối thiểu 2 L mẫu và thời gian lấy mẫu tối thiểu một phút. Ràng buộc “tối thiểu một phút” áp cho cả máy lưu lượng cao — và với một buồng nhỏ, một phút ở lưu lượng cao là rất nhiều khí.

Lấy một pass box cỡ phổ biến 0,4 × 0,4 × 0,3 m, thể tích lòng buồng khoảng 48 L. Bảng dưới đây là phép chia đơn giản nhưng nó quyết định việc chọn máy.

Lưu lượng máy đếm	Thể tích hút trong 1 phút	Tỷ lệ so với lòng pass box 48 L	Tỷ lệ so với chốt gió 1,5 × 1,5 × 2,6 m (5,85 m³)
0,1 CFM — 2,83 L/phút	2,83 L	5,9%	0,05%
1,0 CFM — 28,3 L/phút	28,3 L	59%	0,48%
3,53 CFM — 100 L/phút	100 L	208%	1,7%

Với pass box, một máy 1,0 CFM rút gần sáu phần mười thể tích buồng chỉ trong phép đo tối thiểu, và một máy 100 L/phút rút hơn hai lần thể tích buồng. Khí bù vào phải đi qua khe cửa hoặc gioăng — nghĩa là phép đo đang lấy mẫu chính không khí hành lang chứ không phải không khí trong buồng, và kết quả sẽ trông đẹp hoặc xấu tuỳ vào phòng bên ngoài chứ không tuỳ vào pass box. Đây là lý do chính đáng để dùng máy lưu lượng nhỏ cho không gian kín nhỏ: một máy đếm hạt cầm tay PMS Handilaz Mini II có lưu lượng 0,1 CFM và sáu kênh trong dải 0,2 – 10 µm, hút 5,9% thể tích buồng cho mỗi phép đo một phút, đủ nhỏ để không tự tạo ra dòng khí thay thế.

Với chốt gió cho người thì ngược lại. Thể tích lớn nên tỷ lệ hút không đáng kể, và điều cần là đủ hạt trong mẫu để con số có nghĩa thống kê — nghĩa là lưu lượng càng cao càng tốt. Ở đây một máy 1,0 CFM như máy đếm hạt tiểu phân PMS Lasair Pro 310 (8 kênh, dải 0,3 – 25,0 µm, 28,3 LPM ±5%) là lựa chọn hợp lý, và dải trên tới 25 µm có ích vì hạt bong ra từ trang phục thường lớn.

Buồng thổi khí: con số 35–90% và điều kiện đi kèm

Về buồng thổi khí, tài liệu tham chiếu được dẫn nhiều nhất là bài phân tích của Timothy M. Loughran và Michael J. Shea trên Semiconductor Digest (tháng 4 năm 1996), dựa trên đo thực nghiệm. Các kết luận của bài này đáng ghi vào hồ sơ nghiệm thu:

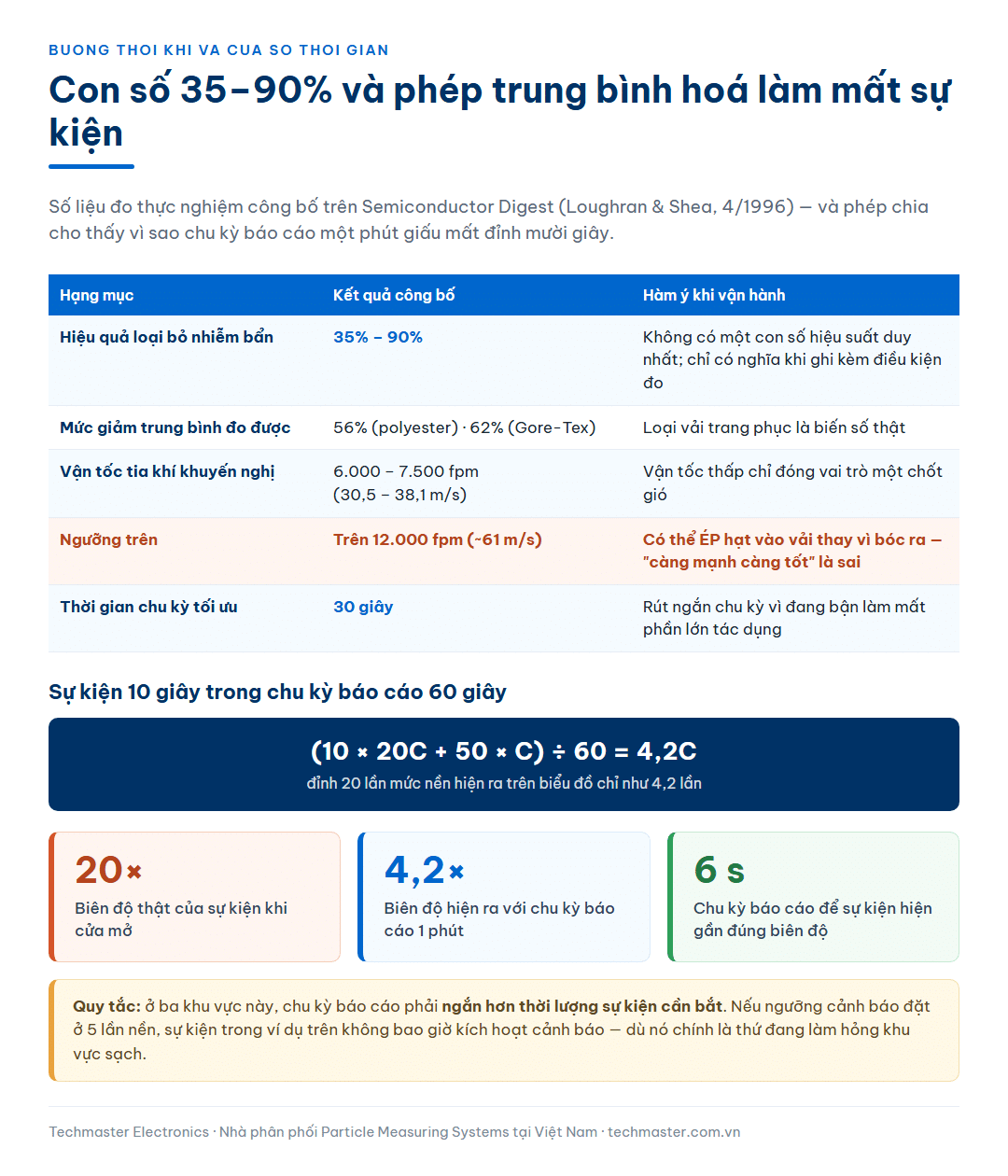

Hạng mục	Kết quả công bố	Hàm ý khi vận hành
Hiệu quả loại bỏ nhiễm bẩn	35% đến 90%, tuỳ cỡ hạt, thiết kế buồng, loại vải, quy trình mặc, thao tác người dùng, thời gian chu kỳ và cấp sạch phòng	Không có một con số hiệu suất duy nhất cho “buồng thổi khí”; con số chỉ có nghĩa khi ghi kèm điều kiện đo
Mức giảm hạt trung bình đo được	56% với vải polyester và 62% với vải Gore-Tex	Loại vải trang phục là một biến số thật, không phải chi tiết phụ
Vận tốc tia khí khuyến nghị	tối thiểu 6.000 – 7.500 fpm (khoảng 30,5 – 38,1 m/s)	Vận tốc thấp chỉ đóng vai trò như một chốt gió, không bóc được hạt đã bám
Ngưỡng trên của vận tốc	Trên 12.000 fpm (khoảng 61 m/s) có thể ép hạt vào vải thay vì bóc ra	“Càng mạnh càng tốt” là sai; tồn tại một cửa sổ vận tốc
Thời gian chu kỳ	Thời gian tối ưu để giảm nhiễm bẩn từ 0,1 µm trở lên là 30 giây	Chu kỳ bị rút ngắn để tiết kiệm thời gian đi lại làm mất phần lớn tác dụng

Cần nói thẳng về chất lượng nguồn: nhiều trang giới thiệu sản phẩm hiện quảng cáo buồng thổi khí “loại bỏ tới 99% hạt lớn hơn 0,5 µm”. Con số đó không đi kèm phương pháp đo, không nêu loại vải và thao tác, và không nên dùng làm căn cứ trong hồ sơ kỹ thuật. Khi lập yêu cầu nghiệm thu, hai con số cần có là vận tốc tia khí đo được tại nhiều điểm và thời gian chu kỳ thực tế — cả hai đều kiểm tra được — kèm một phép đo hạt so sánh trước và sau để làm mốc theo dõi xu hướng.

Một điểm nữa thường bị bỏ qua: buồng thổi khí thổi hạt ra khỏi trang phục, và số hạt đó phải đi đâu. Nếu khí trong buồng được tuần hoàn qua lọc thì tốt; nếu buồng thải trực tiếp vào hành lang thì phép đo ở hành lang sẽ thấy đỉnh mỗi lần có người đi qua, và đó không phải sự cố mà là hệ quả của thiết kế.

Cửa sổ mười giây và chu kỳ báo cáo một phút

Sự kiện ở ba khu vực này rất ngắn. Một cửa chốt gió mở khoảng năm đến mười lăm giây; một chu kỳ thổi khí ba mươi giây; một lần chuyển hàng qua pass box vài chục giây. Trong khi chu kỳ báo cáo mặc định của phần lớn hệ giám sát là một phút. Phép trung bình hoá làm biến mất chính thứ cần thấy.

Giả sử trong mười giây cửa mở, nồng độ hạt ở điểm đo phía sạch tăng lên gấp hai mươi lần mức nền, năm mươi giây còn lại trở về nền. Giá trị trung bình của cả phút là:

(10 × 20C + 50 × C) / 60 = 4,2C

Một đỉnh 20 lần mức nền hiện ra trên biểu đồ chỉ như 4,2 lần. Nếu ngưỡng cảnh báo được đặt ở mức 5 lần nền — một cách đặt ngưỡng hoàn toàn hợp lý cho khu vực nền — thì sự kiện đó không bao giờ kích hoạt cảnh báo, dù nó là đúng cái đang làm hỏng khu vực sạch. Với chu kỳ báo cáo sáu giây, cùng sự kiện đó chiếm trọn ít nhất một chu kỳ và hiện ra gần đúng biên độ thật.

Hệ quả thực hành: ở ba khu vực này, chu kỳ báo cáo phải ngắn hơn thời lượng sự kiện cần bắt. Nếu hệ giám sát chỉ cho phép chu kỳ một phút thì phép đo nên là đo thủ công có ghi giờ thao tác, chứ không phải cắm cảm biến rồi tin vào biểu đồ trung bình. Cách đặt ngưỡng cảnh báo và mức hành động cho các điểm này vì thế phải viết riêng, không dùng chung với điểm giám sát nền.

Phép đo nào trả lời câu hỏi nào

Bốn phép đo dưới đây là toàn bộ những gì cần cho ba khu vực. Điều quan trọng là không nhầm kết luận của phép này sang phép kia.

Phép đo	Cách làm	Kết luận rút ra được	Kết luận KHÔNG rút ra được
Nền ở trạng thái nghỉ	Đo trong buồng khi không có người và vật, sau khi hệ thông gió đã ổn định	Buồng và lọc của nó có còn hoạt động đúng hay không	Không nói gì về hiệu quả khi có người đi qua
Thời gian hồi phục	Ghi nồng độ giảm theo thời gian sau một tác động, thường lấy mốc giảm 100 lần	Thời gian chờ tối thiểu trước khi mở cửa phía sạch; là con số đưa vào quy trình	Không thay được phép phân loại của phòng sạch phía trong
So sánh trước và sau	Đo ở cùng vị trí, cùng khoảng thời gian, một lần trước và một lần sau tác động	Xu hướng: thiết bị đang tốt hơn hay xấu hơn lần trước	Không cho ra một tỷ lệ hiệu suất tuyệt đối so sánh được giữa hai nhà máy
Đo liên tục có mốc thời gian thao tác	Cảm biến cố định, chu kỳ báo cáo ngắn, đối chiếu với nhật ký ra vào	Sự kiện nào tương ứng với thao tác nào; tần suất vi phạm quy trình	Không tự nói được nguyên nhân; vẫn cần đối chiếu nhật ký

Về phép đo thời gian hồi phục, cần nhớ rằng nó chỉ có nghĩa khi ghi kèm ba thứ: nguồn tạo hạt hoặc tác động dùng để nâng nồng độ ban đầu, vị trí đầu dò, và mốc giảm được chọn. Hai nhà máy cùng ghi “hồi phục 4 phút” nhưng khác mốc giảm thì hai con số không so được với nhau.

Đặt cảm biến cố định hay đi đo bằng máy cầm tay

Câu trả lời khác nhau theo từng thiết bị, và bảng dưới đây là cách phân bổ hợp lý về chi phí.

Vị trí	Phương án nên chọn	Lý do
Phía sạch của chốt gió chính, nơi lưu lượng người cao	Cảm biến cố định, chu kỳ báo cáo ngắn	Sự kiện xảy ra hàng chục lần mỗi ca; chỉ dữ liệu liên tục mới thấy được tần suất và phân bố theo giờ
Chốt gió phụ, cửa vật liệu ít dùng	Máy cầm tay theo lịch, cộng một lần đo hồi phục khi đánh giá lại	Tần suất thấp nên dữ liệu liên tục không tạo thêm thông tin
Pass box	Máy cầm tay lưu lượng nhỏ	Thể tích buồng quá nhỏ để lấy mẫu lưu lượng cao mà không làm sai phép đo
Buồng thổi khí	Máy cầm tay, đo so sánh trước và sau theo lịch	Trạng thái khi có người là trạng thái động; dữ liệu liên tục ở đây rất khó diễn giải
Hành lang nhận khí thải của buồng thổi khí	Cảm biến cố định nếu hành lang thuộc vùng có yêu cầu cấp sạch	Đây là nơi hạt bị bóc ra thực sự đi tới

Với điểm cố định ở phía sạch của chốt gió, dải cỡ hạt cần được chọn theo bản chất nguồn phát. Hạt bong ra từ trang phục và da tập trung ở dải lớn, nên một cảm biến có kênh trên cao sẽ hữu ích hơn một cảm biến chỉ tới 5 µm. Máy đếm hạt Airnet II 510-4 đo dải 0,5 – 10,0 µm ở lưu lượng 1,0 CFM là cấu hình phù hợp cho vị trí này, trong khi máy đếm hạt tiểu phân PMS Airnet II 301-4 với dải 0,3 – 5,0 µm ở 0,1 CFM phù hợp hơn cho các điểm nền phía trong. Cả hai đều là cảm biến cố định dùng nguồn chân không chung; nếu vị trí lắp xa nguồn chân không của nhà máy thì phương án cảm biến có bơm tích hợp sẽ đơn giản hơn về mặt lắp đặt.

Danh mục triển khai cho ba khu vực

#	Việc cần làm	Bằng chứng để lại
1	Lập danh sách toàn bộ chốt gió, pass box, buồng thổi khí kèm thể tích lòng buồng và hướng dòng khí	Bảng thiết bị có thể tích và sơ đồ vị trí
2	Gán chủ sở hữu dữ liệu cho từng thiết bị	Tên bộ phận trong quy trình, không để trống
3	Chọn lưu lượng máy đếm theo thể tích buồng, không theo máy đang có sẵn	Phép chia tỷ lệ hút trên thể tích buồng, ghi trong quy trình đo
4	Đo thời gian hồi phục cho từng pass box và chốt gió, chốt thành thời gian chờ trong quy trình	Biểu đồ nồng độ theo thời gian, mốc giảm ghi rõ
5	Đo vận tốc tia khí và bấm thời gian chu kỳ thực tế của buồng thổi khí	Bảng vận tốc nhiều điểm; con số giây đo bằng đồng hồ
6	Rút chu kỳ báo cáo của các điểm cố định gần cửa xuống dưới thời lượng sự kiện	Cấu hình hệ giám sát, kèm lý do bằng văn bản
7	Viết ngưỡng cảnh báo riêng cho các điểm gần cửa, không dùng chung với điểm nền	Bảng ngưỡng theo vị trí
8	Đưa ba khu vực này vào chu kỳ đánh giá lại định kỳ cùng với phòng sạch	Lịch tái đánh giá có tên thiết bị

Mục 3 tạo ra khác biệt lớn nhất so với cách làm hiện nay, vì nó đảo ngược thứ tự quyết định: chọn máy theo bài toán, chứ không chọn bài toán theo máy đang có. Mục 6 và mục 7 thường bị phản đối vì làm tăng số cảnh báo, nhưng đó chính là mục đích — nếu chu kỳ dài đang giấu sự kiện thì việc “ít cảnh báo” không phải là dấu hiệu tốt.
