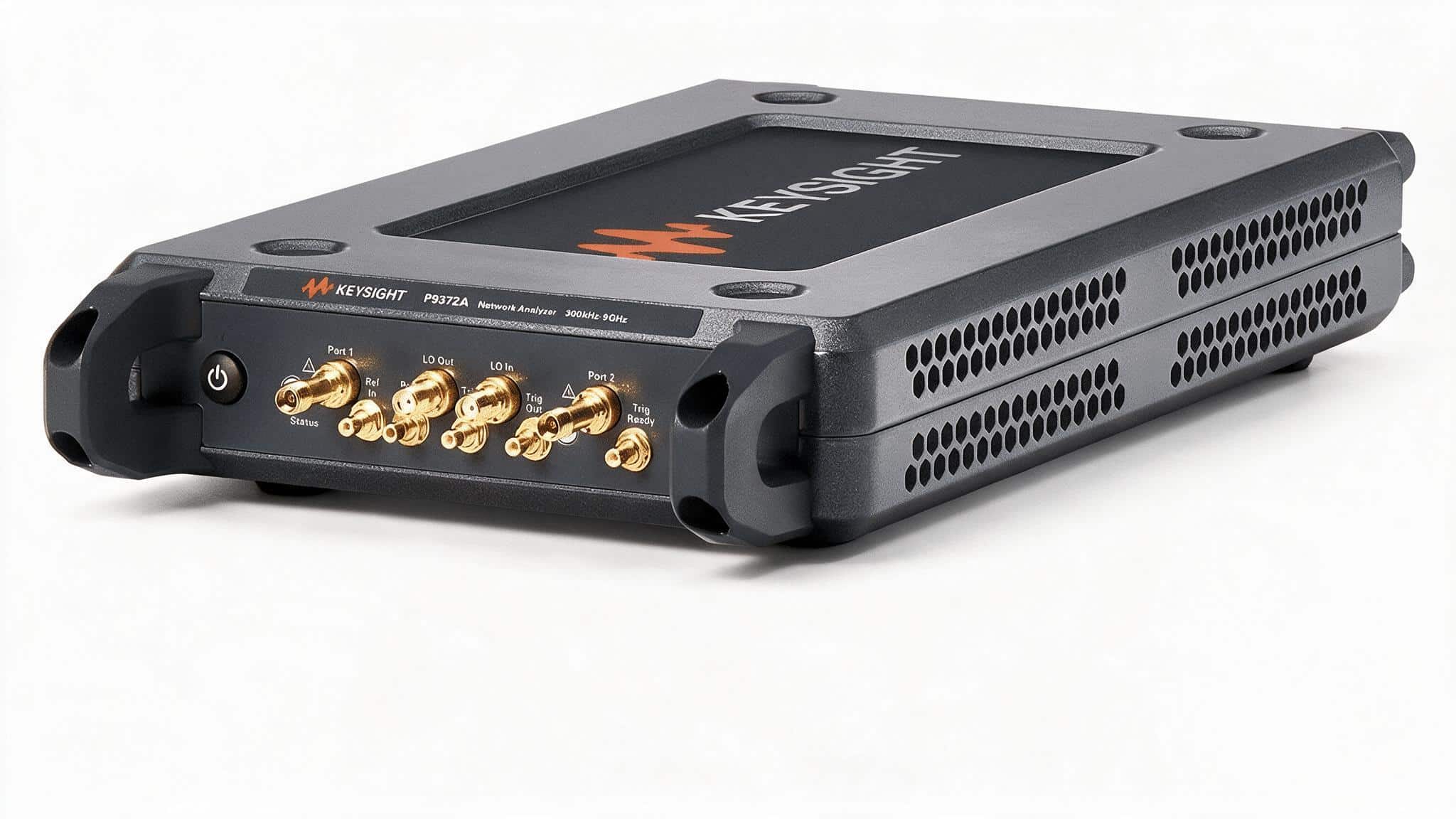

Một máy phân tích mạng vector để bàn chiếm nửa mét chiều rộng bàn thí nghiệm và nặng vài chục kilogram. Máy phân tích mạng vector USB Keysight P9372A làm cùng phép đo trong một hộp kim loại dẹt cỡ quyển sách, không màn hình, không núm xoay. Bài viết đi qua năm điểm nổi bật và, quan trọng hơn, nói rõ bạn đánh đổi những gì để có kích thước đó.
Thông số nền của Keysight P9372A
Toàn bộ số liệu dưới đây lấy từ tài liệu Keysight của model này.
| Thông số | Giá trị Keysight công bố |
|---|---|
| Dải tần | 300 kHz – 9 GHz |
| Số cổng | 2 (mở rộng tối đa 4) |
| Dải động | 115 dB |
| Nhiễu vệt (trace noise) | 0,003 dBrms |
| Công suất ra lớn nhất | 7 dBm |
| Số nguồn phát | 1 |
| Dạng máy | USB, không mặt điều khiển |

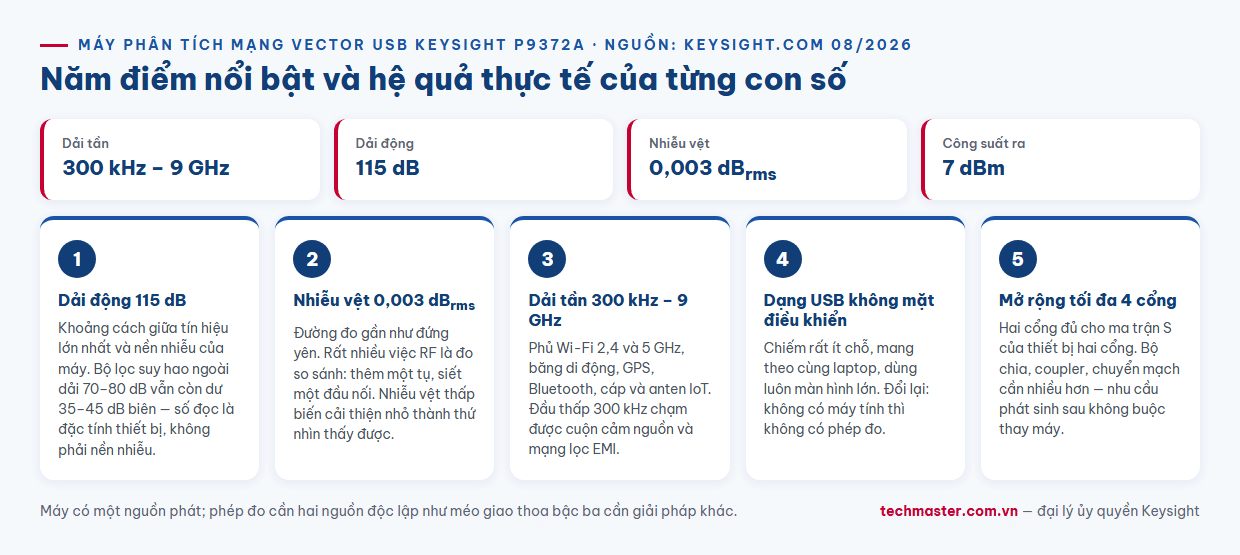

1. Dải động 115 dB — con số quyết định máy đo được gì
Nếu chỉ được nhìn một dòng trong bảng trên, hãy nhìn dòng này.
Dải động là khoảng cách giữa tín hiệu lớn nhất máy đo được và nền nhiễu của chính nó. Nó quyết định trực tiếp bạn đo được suy hao sâu tới đâu.
Ví dụ cụ thể: một bộ lọc thông dải tốt có suy hao ngoài dải 70–80 dB. Muốn đo con số đó một cách đáng tin, máy phải có dải động lớn hơn hẳn — nếu không, cái bạn đọc được không phải suy hao của bộ lọc mà là nền nhiễu của máy. Với 115 dB, P9372A còn dư khoảng 35–45 dB khoảng cách so với nền nhiễu ở tình huống đó, đủ để con số đọc ra là đặc tính của thiết bị chứ không phải của thiết bị đo.
Đây là điểm phân biệt một VNA thật với các mạch đo phản xạ giá rẻ: dải động là thứ khó làm và không thể bù bằng phần mềm.
2. Nhiễu vệt 0,003 dBrms — đo được thay đổi nhỏ
Dải động cho biết bạn nhìn được sâu tới đâu; nhiễu vệt cho biết bạn phân biệt được chênh lệch nhỏ tới đâu.
Nhiễu vệt là mức dao động ngẫu nhiên của đường đo khi không có gì thay đổi. Với 0,003 dBrms, đường S21 gần như đứng yên trên màn hình.
Vì sao điều đó quan trọng trong thực tế: rất nhiều công việc RF là đo so sánh chứ không phải đo tuyệt đối. Bạn thêm một tụ, siết lại một đầu nối, đổi một chiều dài cáp — rồi hỏi “đã tốt hơn chưa”. Nếu đường đo tự nhảy ±0,05 dB, một cải thiện 0,02 dB là vô hình. Nhiễu vệt thấp biến những thay đổi nhỏ đó thành thứ nhìn thấy được và ra quyết định được.
3. Dải tần 300 kHz – 9 GHz: phủ được những gì
Trần 9 GHz đặt máy vào một vùng ứng dụng khá rộng.
Phủ được: các băng Wi-Fi 2,4 GHz và 5 GHz, các băng di động mặt đất, GPS, Bluetooth, phần lớn linh kiện RF thương mại, cáp và đầu nối, anten của thiết bị IoT. Với sản xuất và kiểm tra linh kiện RF dân dụng, đây là dải làm việc chính.
Không phủ được: các băng vi sóng và sóng milimet dùng trong radar, vệ tinh hoặc 5G mmWave. Nếu công việc của bạn chạm tới các dải đó thì cần model có trần tần số cao hơn trong cùng dòng Streamline.
Đáng chú ý ở đầu thấp: 300 kHz đủ thấp để đo các mạch không thuần RF — cuộn cảm nguồn, biến áp xung, mạng lọc EMI ở tần số thấp. Nhiều máy phân tích mạng vi sóng bắt đầu từ vài chục MHz và bỏ trống hẳn vùng này.
4. Dạng máy USB — bỏ mặt điều khiển để lấy lại không gian

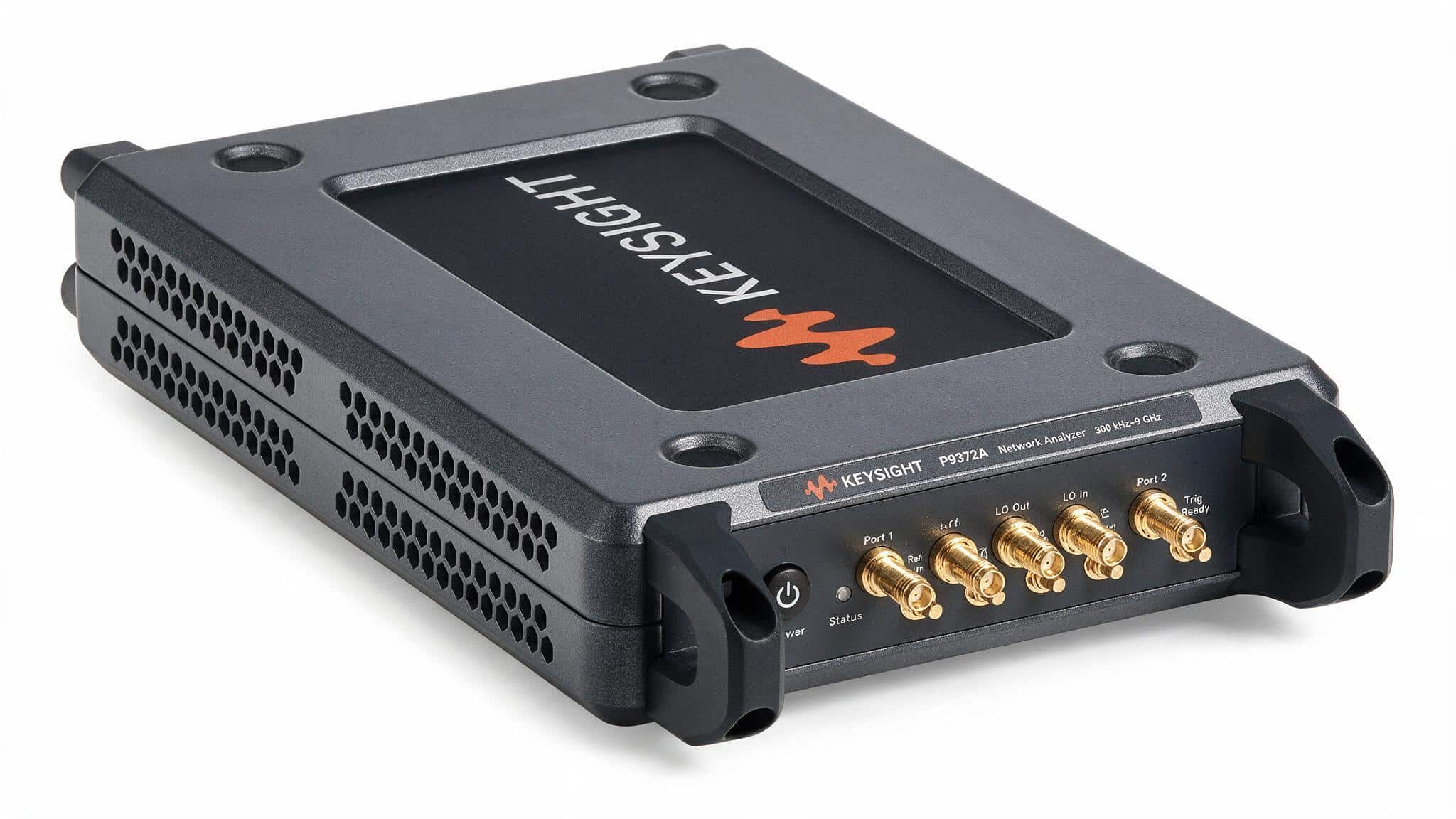

P9372A không có màn hình và không có núm xoay. Toàn bộ giao diện nằm trên máy tính điều khiển qua USB. Đây là đánh đổi trung tâm của cả dòng máy, và nó có hai chiều.
Được gì: máy chiếm rất ít chỗ trên bàn, mang theo được trong balo cùng laptop, và màn hình hiển thị lớn bằng đúng màn hình máy tính bạn đang dùng. Với trạm kiểm tra sản xuất, việc không có mặt điều khiển còn là ưu điểm — không ai bấm nhầm nút và làm sai cấu hình giữa ca.
Mất gì: máy không tự chạy được. Không có máy tính thì không có phép đo. Thao tác nhanh kiểu “cắm vào xem thử” cũng chậm hơn so với máy để bàn có sẵn màn hình. Và trong môi trường hiện trường bụi bặm, thêm một laptop là thêm một thứ phải bảo vệ.
Nguyên tắc phân định: nếu phép đo của bạn luôn diễn ra cạnh một máy tính, dạng USB thuần lợi. Nếu bạn cần cắm điện là đo, hãy nhìn sang máy để bàn hoặc máy cầm tay.
5. Mở rộng tới 4 cổng — đường nâng cấp có sẵn
Máy có 2 cổng ở cấu hình cơ bản, và Keysight cho phép mở rộng số cổng đo lên tối đa bốn cổng.
Vì sao điều này đáng quan tâm: hai cổng đủ để đo đầy đủ ma trận S của một thiết bị hai cổng — bộ lọc, bộ khuếch đại, đoạn cáp. Nhưng nhiều thiết bị thực tế có nhiều hơn hai cổng: bộ chia công suất, coupler định hướng, chuyển mạch, mạng phối hợp anten nhiều nhánh. Đo chúng bằng máy hai cổng đòi phải lần lượt nối và kết cuối các cổng còn lại — chậm và dễ sai.
Khả năng lên bốn cổng nghĩa là nhu cầu phát sinh sau này không buộc bạn thay máy. Đây là yếu tố nên tính vào quyết định mua, vì chi phí thật của thiết bị đo thường nằm ở lần nâng cấp chứ không phải lần mua đầu.
Một lưu ý kỹ thuật: máy có một nguồn phát. Với các phép đo cần hai nguồn độc lập — ví dụ đo méo giao thoa bậc ba — cấu hình này không đáp ứng và cần giải pháp khác.

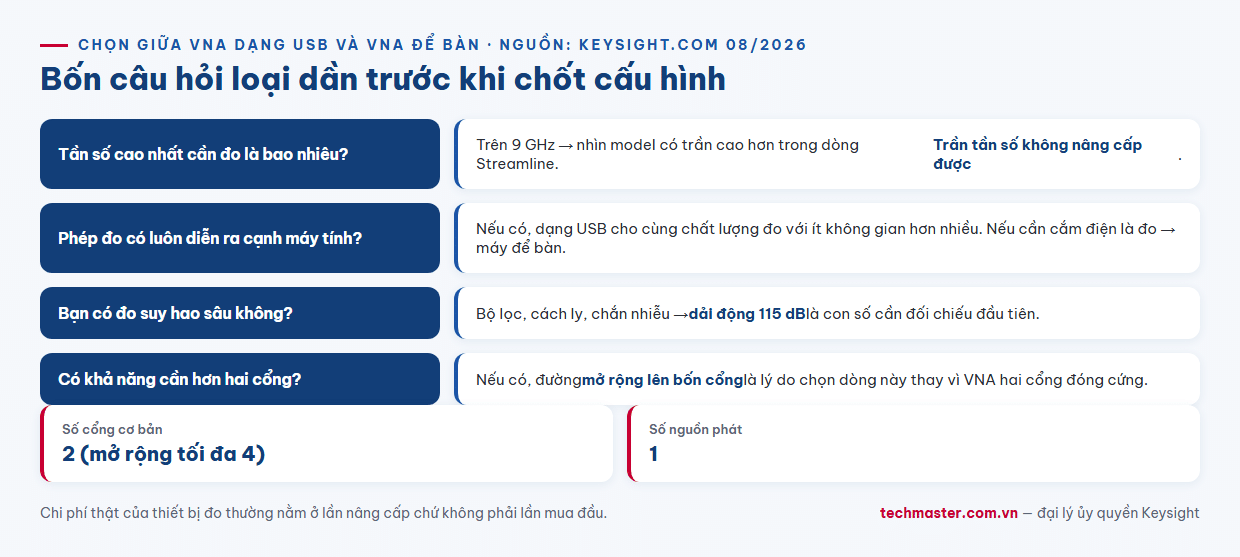

Tóm tắt: ai nên chọn P9372A
- Tần số cao nhất cần đo dưới 9 GHz? Nếu vượt, dừng lại và nhìn model có trần cao hơn.
- Phép đo có luôn diễn ra cạnh máy tính không? Nếu có, dạng USB cho bạn cùng chất lượng đo với ít không gian hơn nhiều.
- Bạn có đo suy hao sâu không? Nếu có — bộ lọc, cách ly, chắn nhiễu — dải động 115 dB là con số cần đối chiếu đầu tiên.
- Có khả năng cần hơn hai cổng trong vài năm tới? Nếu có, đường mở rộng lên bốn cổng là lý do chọn dòng này thay vì một VNA hai cổng đóng cứng.
Đọc thêm về máy phân tích mạng Keysight
Để xem model này làm được gì trong công việc hằng ngày, đọc bài 6 ứng dụng đo lường thực tế với P9372A và bài P9372A trong 5 ngành. Nếu đang chọn trần tần số, xem bài so sánh P9372A với dòng Streamline P937xA. Ở bậc cao hơn trong cùng dòng, tham khảo bài P9375A trong 5 ngành. Danh mục đầy đủ ở trang thiết bị đo lường.
Mua Keysight P9372A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang VNA USB Keysight P9372A 9 GHz, hoặc liên hệ đội kỹ thuật để đối chiếu dải tần và số cổng với thiết bị bạn cần đo.
Câu hỏi thường gặp
Keysight P9372A có thông số nổi bật gì?
Keysight công bố P9372A là máy phân tích mạng vector USB dải tần 300 kHz đến 9 GHz, 2 cổng và mở rộng được tối đa 4 cổng, dải động 115 dB, nhiễu vệt 0,003 dBrms, công suất ra lớn nhất 7 dBm và một nguồn phát. Máy không có màn hình hay núm xoay; toàn bộ giao diện chạy trên máy tính điều khiển qua USB.
Dải động 115 dB của P9372A có ý nghĩa gì trong thực tế?
Dải động là khoảng cách giữa tín hiệu lớn nhất đo được và nền nhiễu của chính máy, quyết định bạn đo được suy hao sâu tới đâu. Một bộ lọc thông dải tốt có suy hao ngoài dải 70 đến 80 dB; với dải động 115 dB, máy còn dư khoảng 35 đến 45 dB so với nền nhiễu ở tình huống đó, nên con số đọc ra là đặc tính của thiết bị được đo chứ không phải nền nhiễu của thiết bị đo.
Máy phân tích mạng USB có nhược điểm gì so với máy để bàn?
Máy không tự chạy được: không có máy tính thì không có phép đo, và thao tác kiểu cắm vào xem nhanh sẽ chậm hơn máy để bàn có sẵn màn hình. Ở hiện trường, thêm một laptop là thêm một thiết bị phải bảo vệ. Đổi lại, máy chiếm rất ít chỗ, mang theo được trong balo và dùng luôn màn hình lớn của máy tính. Nguyên tắc chọn: nếu phép đo luôn diễn ra cạnh máy tính thì dạng USB thuần lợi.
