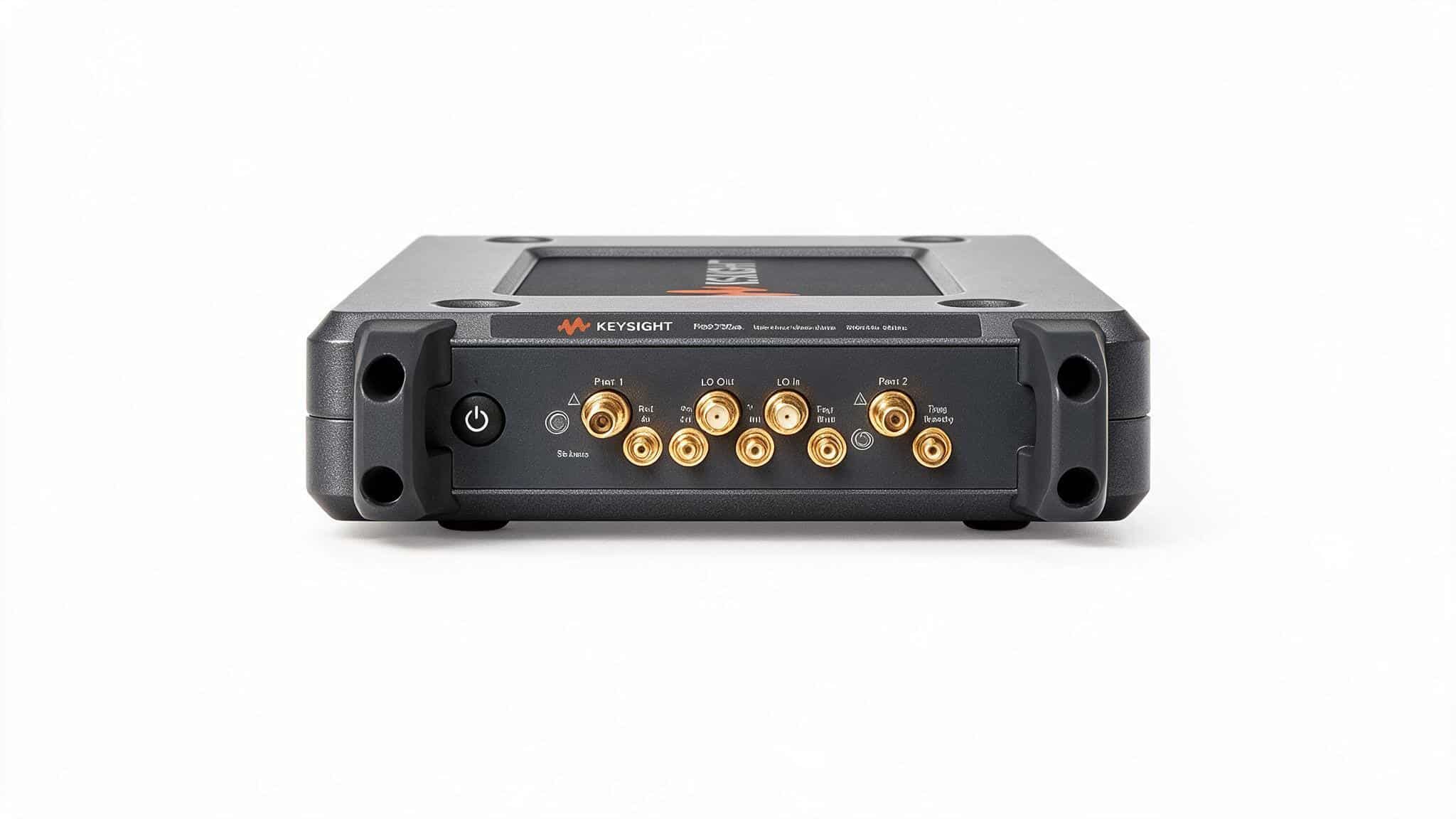

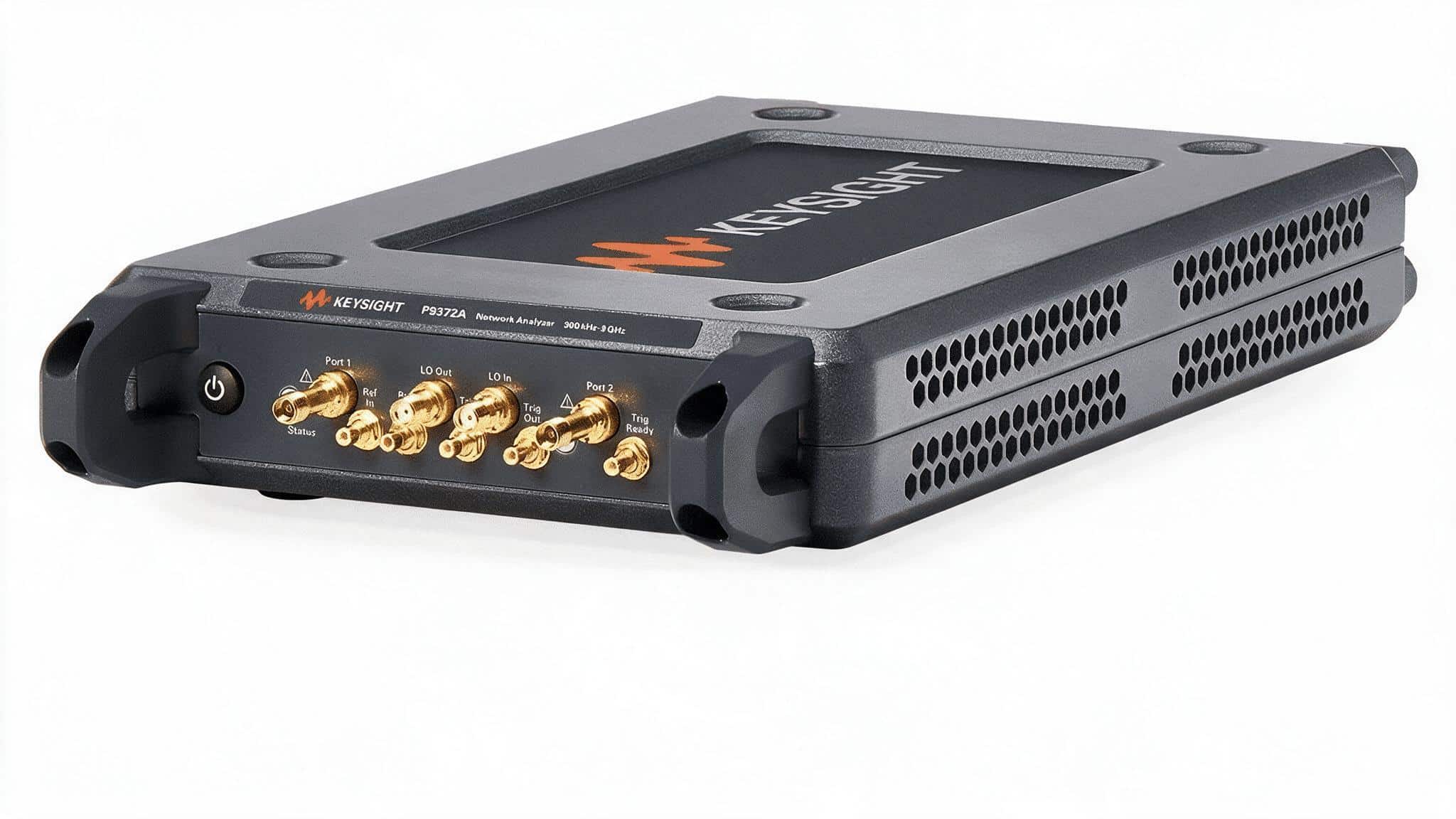

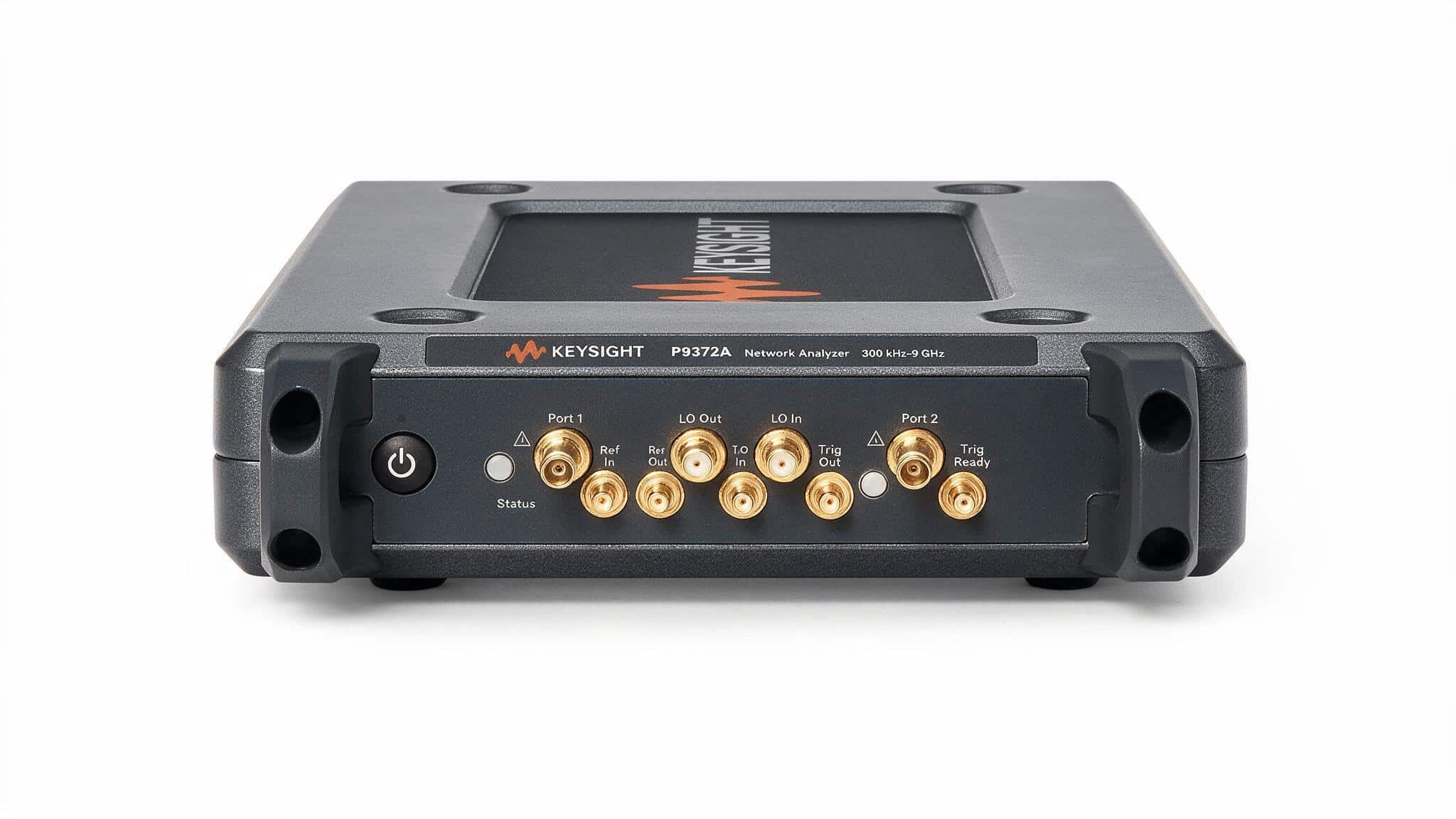

Máy phân tích mạng vector USB Keysight P9372A thuộc dòng Streamline: dải tần 300 kHz đến 9 GHz, hai cổng đo tích hợp, công suất ra tối đa 7 dBm, hỗ trợ toàn bộ module hiệu chuẩn điện tử ECal và dùng chung giao diện cùng nền tảng đo với các máy phân tích mạng cao cấp của Keysight.

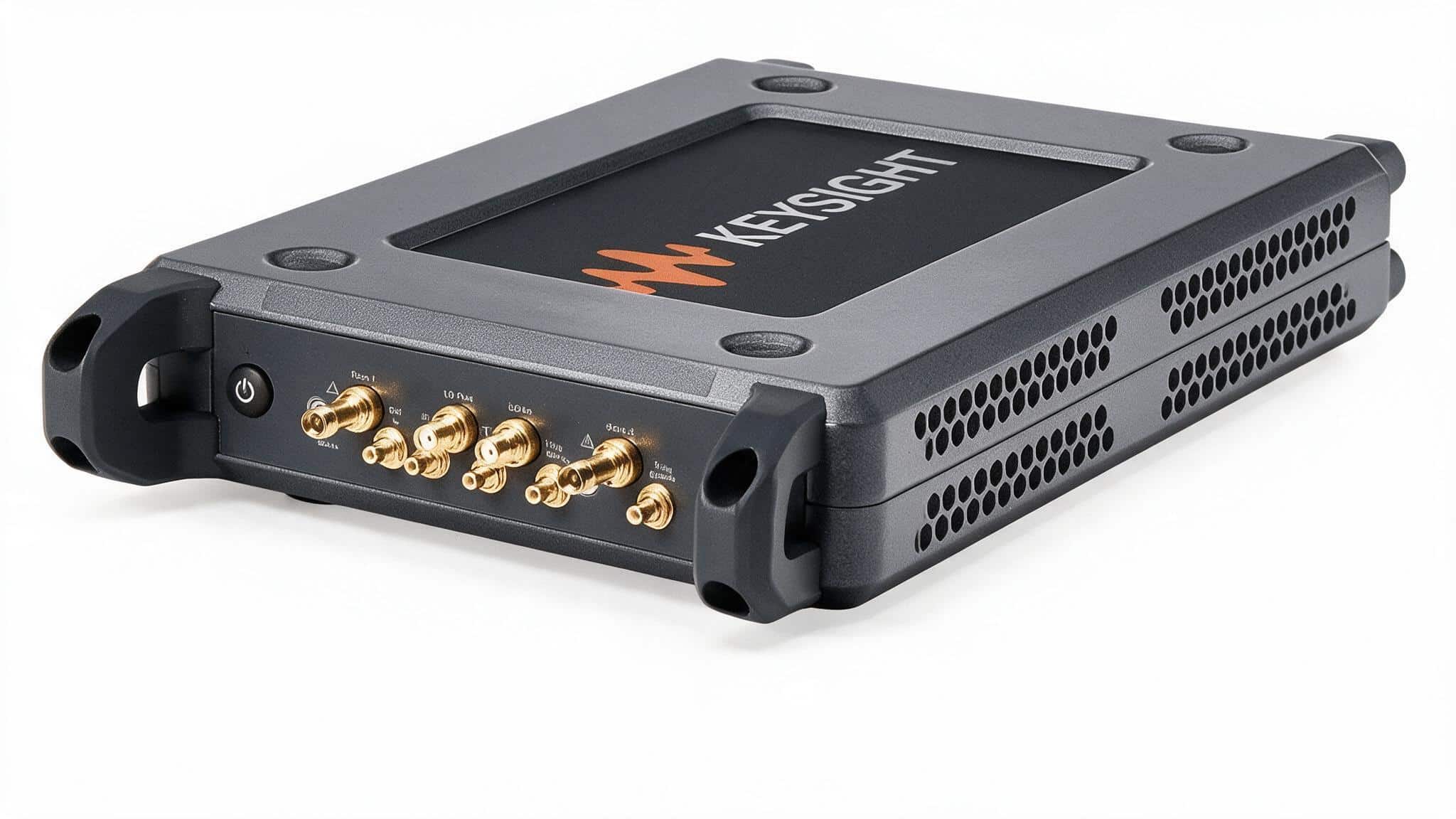

Điểm đáng chú ý của kiến trúc USB không phải là giá mà là hình dạng: toàn bộ phần cứng đo nằm trong một khung máy dẹt không màn hình, máy tính điều khiển do người dùng tự cấp. Điều đó thay đổi cách bố trí phép đo trong từng ngành khác nhau. Bài viết đi qua năm ngành cụ thể tại Việt Nam. Thông số trích từ trang sản phẩm Keysight (07/2026).
1. Sản xuất linh kiện RF và vi sóng
Đây là ngành sử dụng máy phân tích mạng dày đặc nhất: đo hệ số phản xạ và truyền đạt của bộ lọc, bộ ghép, anten chip, mạch phối hợp trở kháng trên từng sản phẩm ra khỏi chuyền.
Với dải tần tới 9 GHz, máy phủ trọn các băng tần của linh kiện dùng cho Wi-Fi 2,4 và 5 GHz, các băng di động dưới 6 GHz, và phần lớn linh kiện IoT — chiếm đa số sản lượng linh kiện RF sản xuất tại Việt Nam.
Lợi thế thực tế của kiến trúc USB trên chuyền: chi phí cho mỗi trạm đo giảm đáng kể vì không phải trả cho màn hình và máy tính tích hợp ở mỗi vị trí. Khi cần mười trạm đo song song, mười khung máy dẹt nối vào hệ điều khiển sẵn có là bố trí gọn hơn và rẻ hơn nhiều so với mười máy để bàn.
Điểm cần chuẩn bị: hiệu chuẩn phải được thực hiện nghiêm túc ở từng trạm. Máy hỗ trợ toàn bộ module ECal nên thao tác hiệu chuẩn tự động chỉ mất vài chục giây và ít phụ thuộc tay nghề người vận hành — yếu tố quan trọng khi vận hành nhiều ca.
2. Viễn thông và lắp đặt hạ tầng anten
Công việc điển hình là đo hệ số sóng đứng của hệ anten – phi-đơ, xác định vị trí điểm lỗi trên tuyến cáp, và nghiệm thu sau lắp đặt.
Khung máy dẹt không màn hình, không quạt ồn, cấp nguồn và điều khiển qua máy tính xách tay là cấu hình phù hợp với công việc di động: kỹ sư mang theo một túi gồm khung máy, bộ ECal và laptop thay vì một máy để bàn nặng.
Cần nói rõ giới hạn để tránh chọn sai: đây là thiết bị dùng trong nhà hoặc trong xe công tác, không phải máy cầm tay chống chịu môi trường như dòng FieldFox. Nếu công việc là leo cột trong nắng mưa, một máy phân tích cầm tay chuyên dụng là lựa chọn đúng. P9372A phù hợp cho phòng kỹ thuật trạm, xưởng lắp ráp cụm anten, và nghiệm thu trong nhà.
3. Giáo dục và đào tạo kỹ thuật
Trong đào tạo, ràng buộc không phải là dải tần mà là số bộ thiết bị trên số sinh viên. Một phòng thí nghiệm mua được một máy phân tích mạng để bàn cao cấp sẽ có một nhóm thực hành mỗi buổi; cùng ngân sách chia thành nhiều khung máy USB cho phép nhiều nhóm cùng làm.
Yếu tố sư phạm quan trọng hơn: máy dùng chung giao diện và nền tảng đo với các máy phân tích mạng cao cấp của Keysight. Sinh viên học thao tác hiệu chuẩn, đọc đồ thị Smith, cấu hình phép đo tham số S trên phần mềm giống hệt thứ họ sẽ gặp trong công việc. Kỹ năng chuyển giao trực tiếp, không phải học lại.
Dải 300 kHz đến 9 GHz cũng đủ rộng để dạy trọn vẹn nội dung cơ bản: phối hợp trở kháng, đặc tính bộ lọc, đường truyền, anten.
4. Hàng không, quốc phòng và bảo trì hệ thống
Nhu cầu ở đây là kiểm tra định kỳ hệ thống cáp, bộ chia, bộ lọc trong các khối thiết bị đã lắp đặt, thường tại chỗ và thường lặp lại theo lịch bảo trì.
Với công việc lặp lại, giá trị lớn nhất đến từ khả năng tự động hoá. Vì máy được điều khiển hoàn toàn từ máy tính, toàn bộ quy trình đo — nạp cấu hình, hiệu chuẩn, chạy phép đo, so ngưỡng, xuất báo cáo — viết được thành kịch bản. Kết quả là hai kỹ thuật viên khác nhau thực hiện cùng một quy trình cho ra dữ liệu so sánh được, điều rất khó bảo đảm khi thao tác thủ công trên mặt máy.
Giới hạn cần cân nhắc: hai cổng đo và một nguồn phát. Với các phép đo cần nhiều hơn hai cổng — ví dụ đặc tính hoá bộ chia bốn ngõ ra trong một lần đo — phải đo lần lượt từng cặp cổng và kết thúc thiết bị chưa dùng bằng tải chuẩn, hoặc chọn máy nhiều cổng.
5. Nghiên cứu và phát triển sản phẩm không dây
Trong nhóm R&D, máy phân tích mạng thường phải chia sẻ giữa nhiều kỹ sư và nhiều dự án. Việc thiết bị chiếm ít chỗ và di chuyển được giữa các bàn là lợi ích thực tế hằng ngày.
Ứng dụng cụ thể: đo trở kháng đầu vào anten của sản phẩm nhúng ở đúng điều kiện lắp ráp cuối. Trở kháng anten thay đổi rõ rệt khi vỏ máy, pin và bàn tay người dùng tiến lại gần — nên phép đo chỉ có ý nghĩa khi thực hiện trên sản phẩm đã lắp hoàn chỉnh, ngay tại bàn thiết kế. Một khung máy nhỏ đặt cạnh mẫu thử làm việc đó dễ hơn nhiều so với việc mang mẫu tới phòng đo.
Công suất ra tối đa 7 dBm đủ để kích thích các mạch thụ động và phần lớn linh kiện tích cực ở mức tín hiệu nhỏ. Với phép đo cần mức kích thích cao hơn hoặc cần đo nén công suất trên dải rộng, cần kiểm tra yêu cầu cụ thể trước.
Thông số nền và ranh giới lựa chọn
| Hạng mục | Thông số P9372A |
|---|---|
| Dải tần | 300 kHz – 9 GHz |
| Số cổng đo tích hợp | 2 |
| Số nguồn phát tối đa | 1 |
| Công suất ra tối đa | 7 dBm |
| Hiệu chuẩn | Hỗ trợ toàn bộ module ECal |
| Giao diện | Chung nền tảng với máy phân tích mạng cao cấp Keysight |

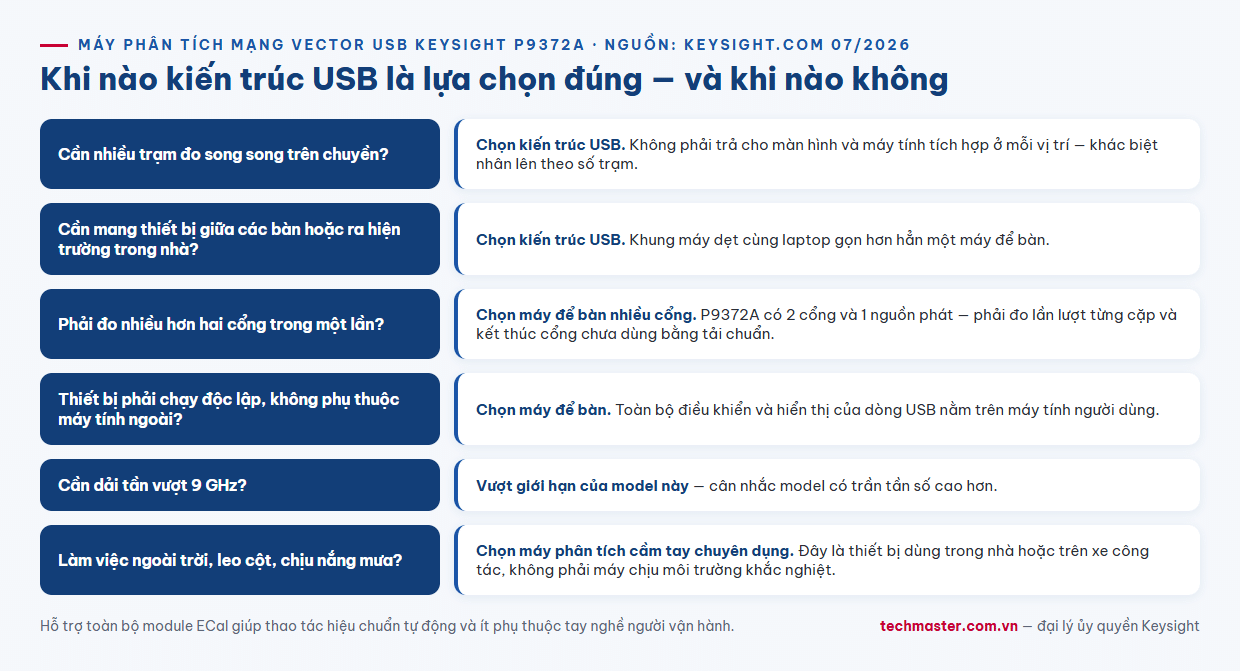

Ba tình huống nên chọn máy để bàn thay vì kiến trúc USB: cần nhiều hơn hai cổng trong một lần đo; cần thiết bị chạy độc lập không phụ thuộc máy tính bên ngoài; hoặc cần dải tần vượt 9 GHz. Ngoài ba trường hợp đó, P9372A cho kết quả tương đương với chi phí và diện tích thấp hơn.
Kết luận

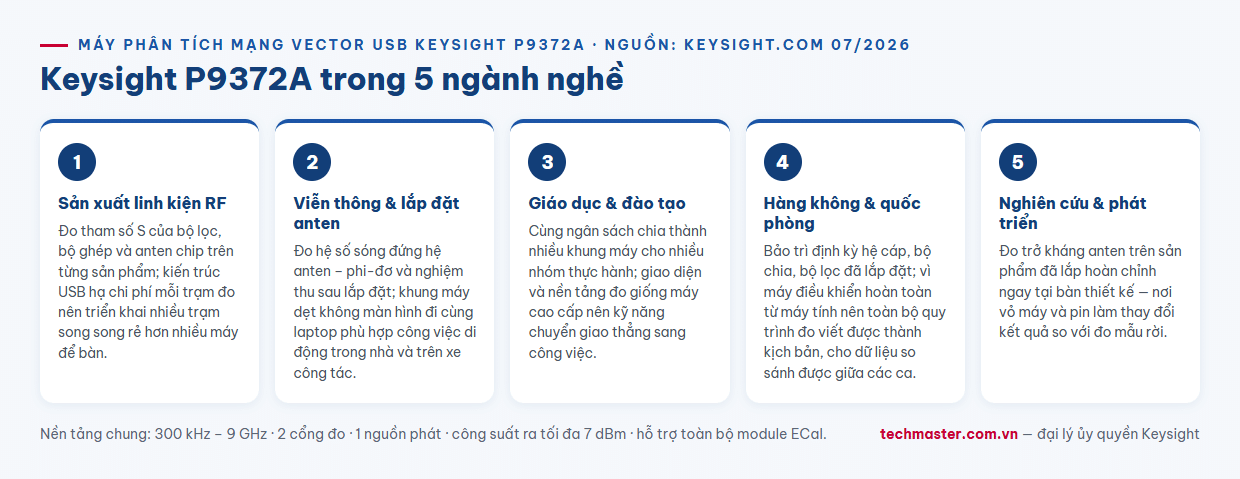

Điểm chung của năm ngành trên là bài toán không nằm ở chỉ tiêu đo mà ở cách triển khai: nhiều trạm song song trong sản xuất, thiết bị di động trong viễn thông, nhiều bộ cho nhiều nhóm trong đào tạo, tự động hoá trong bảo trì, và tính linh hoạt trên bàn thiết kế trong R&D. Kiến trúc USB giải quyết đúng nhóm bài toán đó.
Câu hỏi quyết định vì vậy không phải “máy có đủ tốt không” mà “công việc của tôi cần một máy hay cần nhiều máy”. Nếu câu trả lời là nhiều máy, máy phân tích mạng vector USB Keysight P9372A gần như luôn là phương án hiệu quả hơn.
