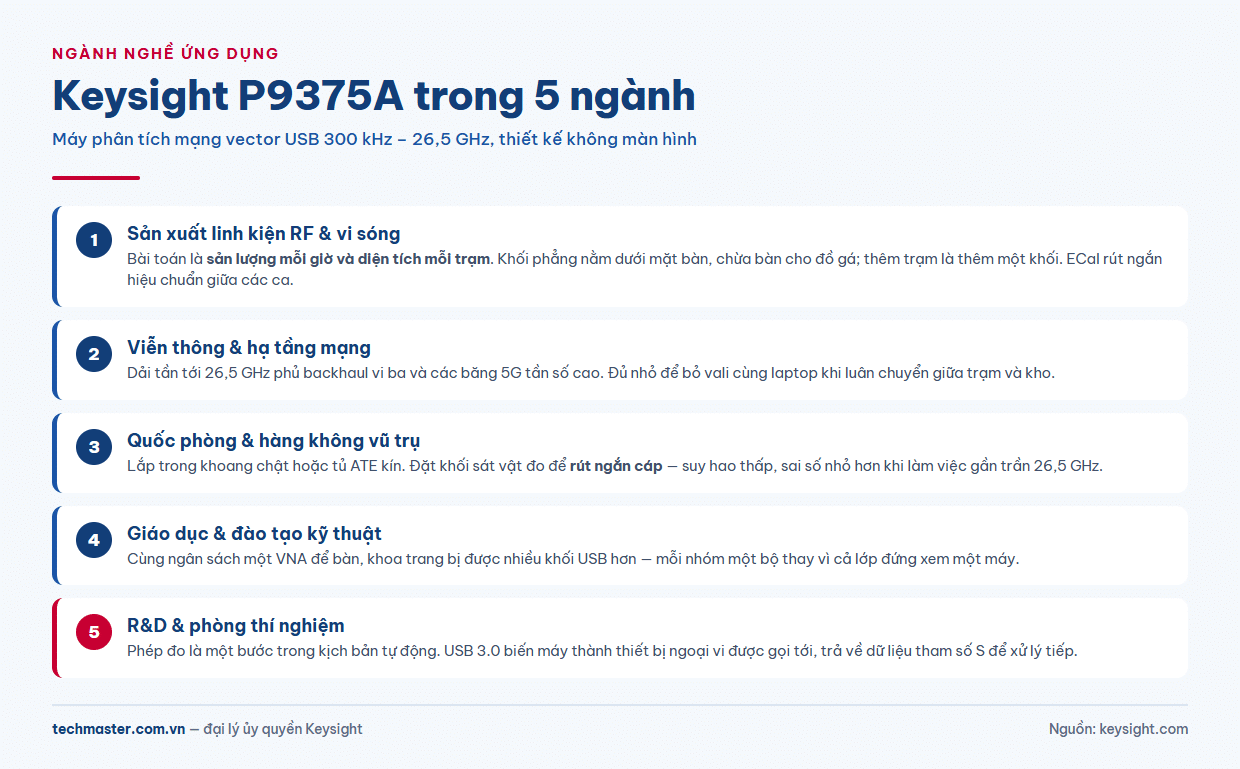

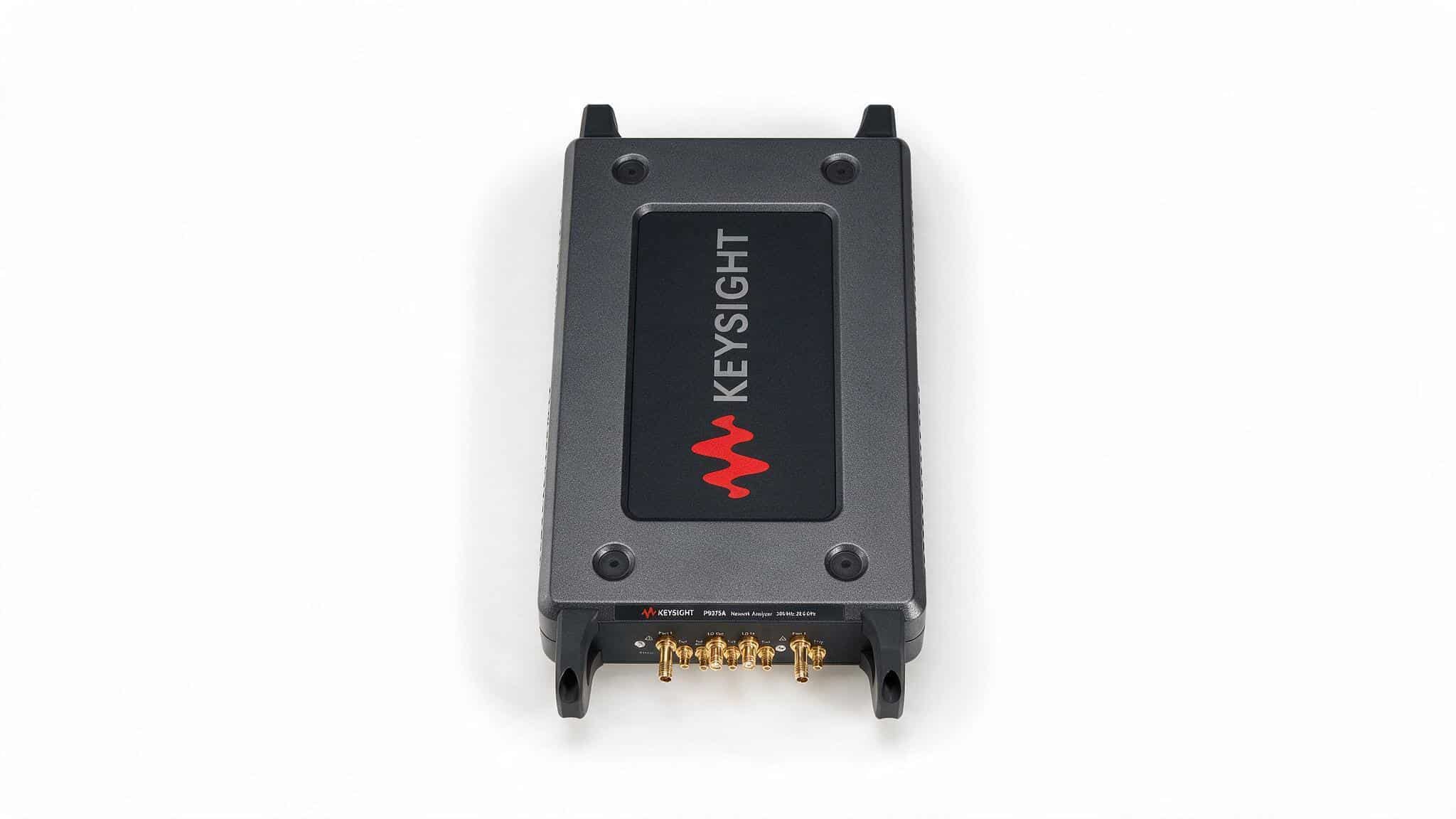

Máy phân tích mạng vector truyền thống là một cái hộp to có màn hình, chiếm nguyên một tầng giá thiết bị. Máy phân tích mạng Keysight P9375A đi hướng ngược lại: bỏ hẳn màn hình và bàn phím, thu gọn thành một khối phẳng nối máy tính qua USB 3.0. Quyết định thiết kế đó thay đổi chỗ đứng của máy trong dây chuyền — và mở ra những ngành mà một VNA để bàn cỡ lớn không vào được. Bài viết đi qua năm ngành sử dụng P9375A và lý do kỹ thuật đằng sau từng lựa chọn.
Nền tảng kỹ thuật chung cho cả năm ngành

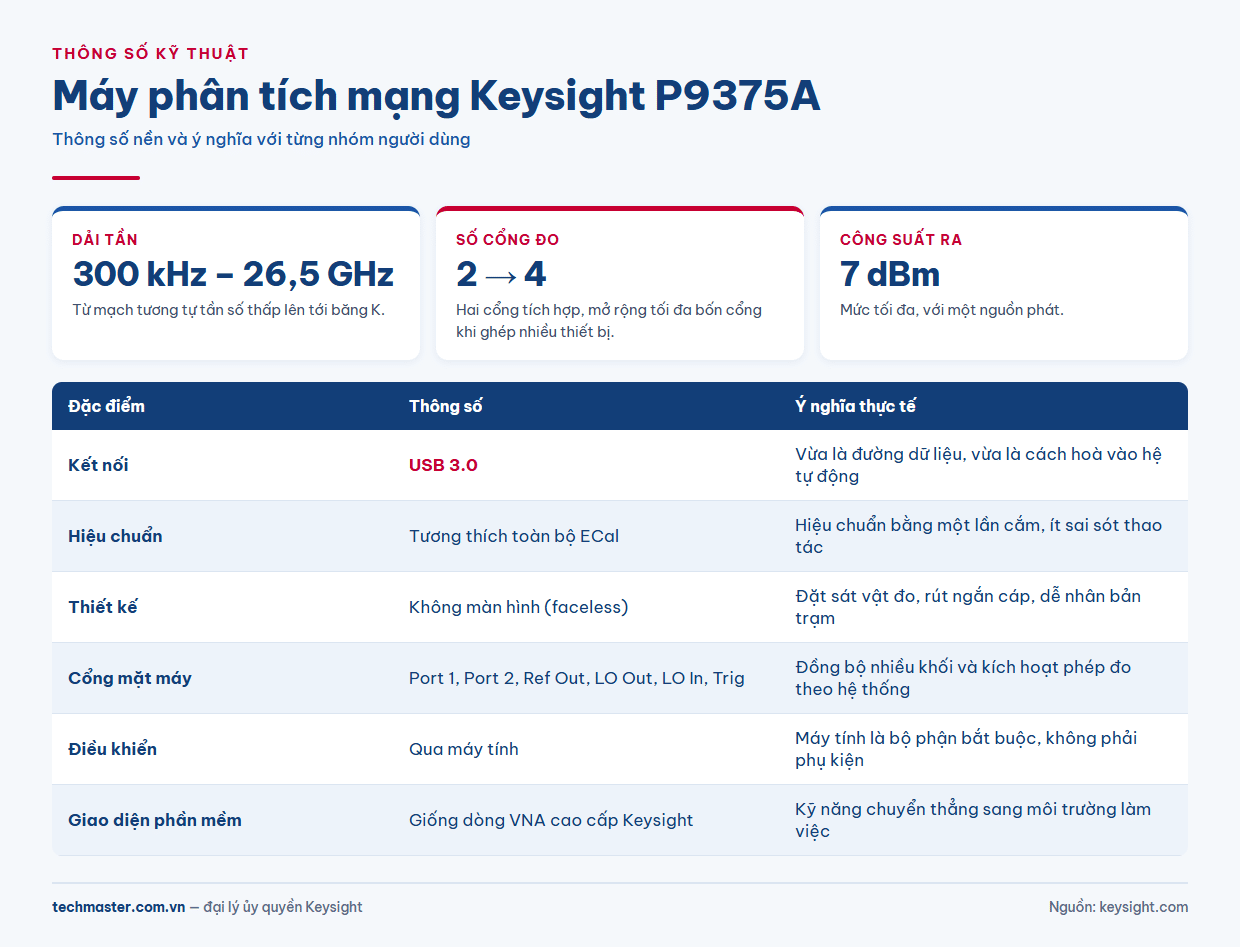

Trước khi vào từng ngành, đây là các thông số quyết định:
- Dải tần 300 kHz – 26,5 GHz — phủ từ mạch tương tự tần số thấp lên tới băng K.
- 2 cổng đo, mở rộng tối đa 4 cổng khi ghép nhiều thiết bị.
- Công suất ra tối đa 7 dBm, một nguồn phát.
- Kết nối USB 3.0 — vừa là đường dữ liệu vừa là cách máy hoà vào hệ thống tự động.
- Tương thích toàn bộ module hiệu chuẩn điện tử ECal — hiệu chuẩn bằng một lần cắm thay vì xoay tay qua bộ chuẩn cơ khí.
Điểm chung xuyên suốt: thiết kế “faceless” không màn hình khiến máy rẻ hơn về không gian và dễ nhân bản. Muốn mười trạm đo thì xếp mười khối, mỗi khối một máy tính điều khiển — chứ không phải mười cái tủ.
Ngành 1: sản xuất linh kiện RF và vi sóng
Đây là ngành khai thác đúng nhất triết lý của P9375A. Trên dây chuyền sản xuất bộ lọc, bộ ghép, ăng-ten hay module khuếch đại, mỗi sản phẩm đều phải qua đo tham số S trước khi đóng gói. Bài toán không phải là đo chính xác tới đâu, mà là đo được bao nhiêu sản phẩm mỗi giờ và tốn bao nhiêu diện tích cho mỗi trạm.
Khối phẳng nối USB giải quyết cả hai. Nó nằm gọn dưới mặt bàn hoặc trong tủ đo, chừa toàn bộ mặt bàn cho đồ gá. Khi cần tăng sản lượng, thêm trạm là thêm một khối chứ không phải tái bố trí cả phòng. Tương thích ECal có ý nghĩa lớn ở đây: hiệu chuẩn định kỳ giữa các ca chạy nhanh và ít sai sót thao tác hơn hẳn bộ chuẩn cơ khí.
Ngành 2: viễn thông và hạ tầng mạng
Với nhà mạng và đơn vị triển khai hạ tầng, công việc trải từ kiểm tra linh kiện trong kho tới nghiệm thu thiết bị trước khi lắp. Dải tần lên 26,5 GHz phủ các băng vi ba dùng cho truyền dẫn backhaul và các băng 5G tần số cao.
Lợi thế thực tế nằm ở tính di động khác kiểu: P9375A không phải máy cầm tay chạy pin, nhưng nó đủ nhỏ để bỏ vào vali cùng laptop và mang tới trạm hay kho. Với đội kỹ thuật phải luân chuyển giữa nhiều điểm, một khối nhỏ cộng máy tính sẵn có tiện hơn hẳn việc vận chuyển VNA để bàn. Khi cần đo thiết bị bốn cổng như bộ ghép lai hoặc mạng phân phối, ghép nhiều khối để mở rộng lên tối đa bốn cổng đo.
Ngành 3: quốc phòng và hàng không vũ trụ
Ngành này đo cùng loại đại lượng nhưng dưới ràng buộc khác: hệ thống thường được lắp trong khoang chật, tủ ATE kín hoặc trên phương tiện. Một VNA để bàn cỡ lớn nhiều khi không lắp vừa chỗ cần lắp.

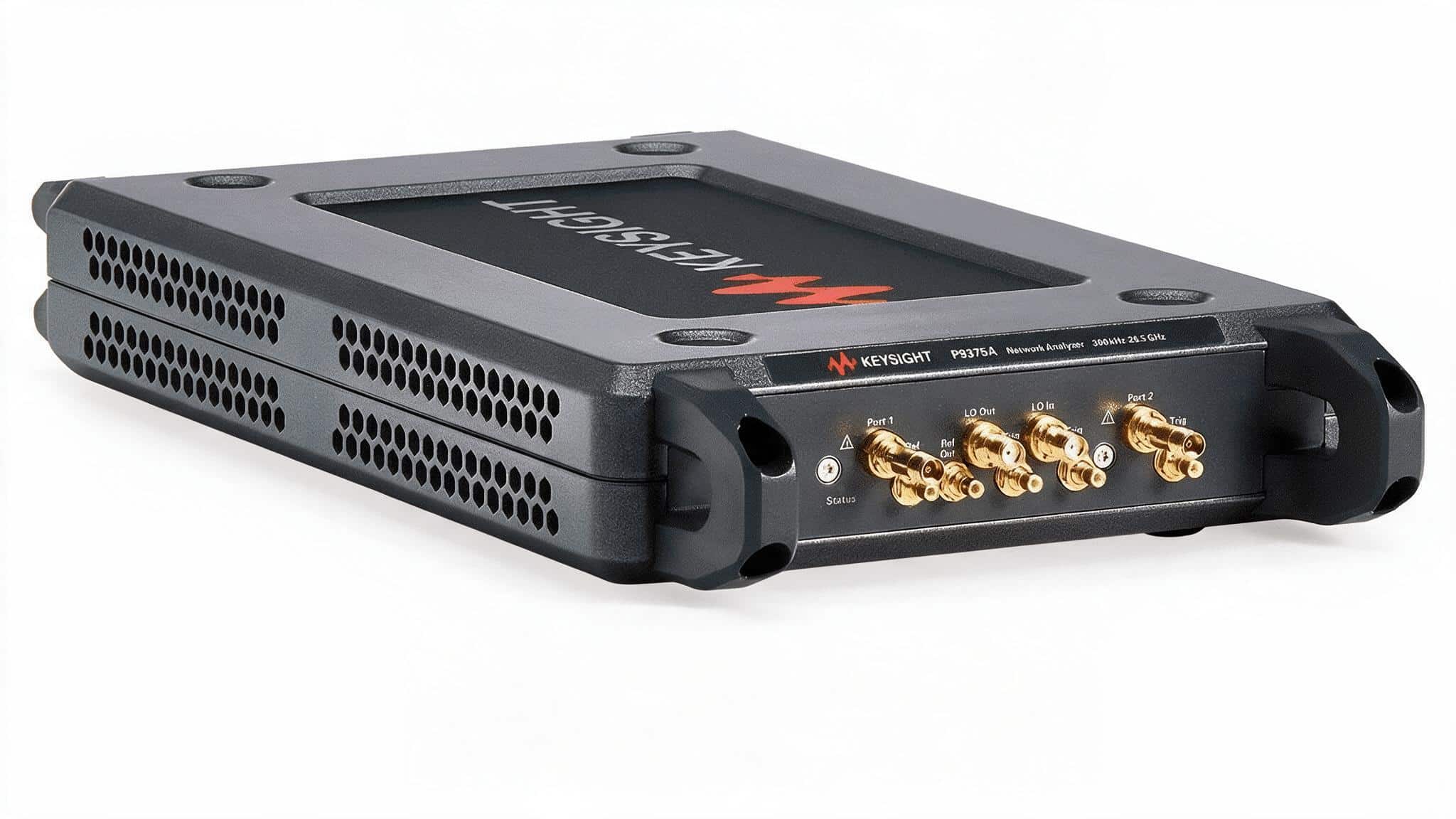

Đây là lúc thiết kế không màn hình trở thành ưu điểm quyết định. Khối đo đặt sát vật cần đo để đường cáp ngắn nhất, còn phần điều khiển và hiển thị nằm ở máy tính đặt chỗ khác. Cáp ngắn nghĩa là suy hao thấp và sai số nhỏ hơn ở tần số cao — điều rất đáng kể khi làm việc gần trần 26,5 GHz. Các cổng LO In, LO Out và Trig trên mặt máy phục vụ đúng nhóm nhu cầu này: đồng bộ nhiều khối và kích hoạt phép đo theo hệ thống.
Ngành 4: giáo dục và đào tạo kỹ thuật
Trường kỹ thuật gặp một mâu thuẫn quen thuộc: muốn sinh viên thực hành trên thiết bị giống môi trường công nghiệp, nhưng ngân sách chỉ đủ mua một hai máy cho cả lớp — nên phần lớn thời gian sinh viên chỉ đứng xem.
P9375A đổi phép tính đó. Cùng ngân sách mua một VNA để bàn, khoa có thể trang bị nhiều khối USB hơn, mỗi nhóm một bộ nối vào máy tính phòng lab sẵn có. Giao diện phần mềm giống các dòng VNA cao cấp của Keysight, nên kỹ năng sinh viên học được chuyển thẳng sang môi trường làm việc. Thêm một điểm tiện cho phòng thí nghiệm: không có màn hình và bàn phím nghĩa là ít bộ phận hỏng vặt do sinh viên thao tác.
Ngành 5: R&D và phòng thí nghiệm nghiên cứu
Trong nghiên cứu, phép đo hiếm khi đứng một mình — nó là một bước trong kịch bản tự động dài, xen giữa việc điều khiển nguồn, buồng nhiệt hay bàn xoay. Ở bối cảnh đó, máy có màn hình đẹp không mang lại giá trị gì, vì không ai đứng nhìn.
Kết nối USB 3.0 biến P9375A thành một thiết bị ngoại vi mà kịch bản gọi tới, trả về dữ liệu tham số S để xử lý tiếp. Băng thông USB 3.0 giữ cho việc truyền dữ liệu không thành nút thắt khi quét nhiều điểm tần số. Với các phép đo cần theo dõi linh kiện qua chu trình nhiệt hoặc theo thời gian dài, kiểu tích hợp này thực tế hơn nhiều so với việc điều khiển từ xa một máy để bàn.
Nên và không nên chọn P9375A khi nào
Công bằng mà nói, thiết kế này có đánh đổi. Chọn P9375A khi:
- Cần nhiều trạm đo giống nhau, hoặc diện tích lắp đặt bị giới hạn.
- Phép đo nằm trong một kịch bản tự động, không cần thao tác tay.
- Cần đưa khối đo tới sát vật cần đo để rút ngắn cáp.
Cân nhắc phương án khác khi:
- Người dùng cần thao tác trực tiếp, xoay núm, đọc màn hình ngay tại máy.
- Không có sẵn máy tính phù hợp tại điểm đo — máy tính là bộ phận bắt buộc, không phải phụ kiện.
- Cần đo hiện trường thực sự, ngoài trời, chạy pin — khi đó máy cầm tay là lựa chọn đúng hơn.
Đọc thêm
- Ứng dụng đo lường thực tế với Keysight P9375A
- Keysight P9372A trong 5 ngành nghề
- Đánh giá máy phân tích mạng ENA Keysight E5080B
Xem thêm tại trang thiết bị đo lường của Techmaster.
Kết luận
P9375A không cố thay thế mọi VNA để bàn. Nó giải một bài toán cụ thể: đưa năng lực đo tham số S hai cổng tới 26,5 GHz vào những chỗ mà kích thước, số lượng trạm hoặc mức độ tự động khiến máy để bàn không phù hợp. Sản xuất RF cần nhân bản trạm đo, quốc phòng cần lắp trong khoang chật, giáo dục cần nhiều bộ cho nhiều nhóm, R&D cần một thiết bị gọi được từ kịch bản — bốn nhu cầu khác nhau, cùng một lời giải hình dạng.
Về P9375A giá và P9375A thông số chi tiết cho từng cấu hình, liên hệ Techmaster để được tư vấn theo đúng bài toán triển khai của bạn.
Câu hỏi thường gặp
Keysight P9375A có thông số gì?
P9375A là máy phân tích mạng vector USB dòng Streamline với dải tần 300 kHz đến 26,5 GHz, 2 cổng đo tích hợp và có thể mở rộng tối đa 4 cổng khi ghép nhiều thiết bị. Công suất ra tối đa 7 dBm với một nguồn phát, kết nối USB 3.0, tương thích với toàn bộ module hiệu chuẩn điện tử ECal. Máy thiết kế dạng không màn hình, điều khiển hoàn toàn qua máy tính.
P9375A phù hợp với ngành nào nhất?
Máy phù hợp nhất với sản xuất linh kiện RF và vi sóng cần nhân bản nhiều trạm đo, viễn thông và hạ tầng mạng, quốc phòng và hàng không vũ trụ khi phải lắp trong không gian chật, giáo dục kỹ thuật cần trang bị nhiều bộ cho nhiều nhóm sinh viên, và R&D có phép đo nằm trong kịch bản tự động. Máy không phù hợp khi cần thao tác trực tiếp trên thiết bị hoặc đo hiện trường chạy pin.
Mua Keysight P9375A chính hãng kèm hiệu chuẩn ở đâu?
Techmaster Electronics là đại lý uỷ quyền Keysight tại Việt Nam, tư vấn cấu hình số cổng đo, module ECal và phương án tích hợp vào hệ thống tự động, giao máy chính hãng kèm chứng chỉ CO/CQ và cung cấp dịch vụ hiệu chuẩn ISO/IEC 17025.
