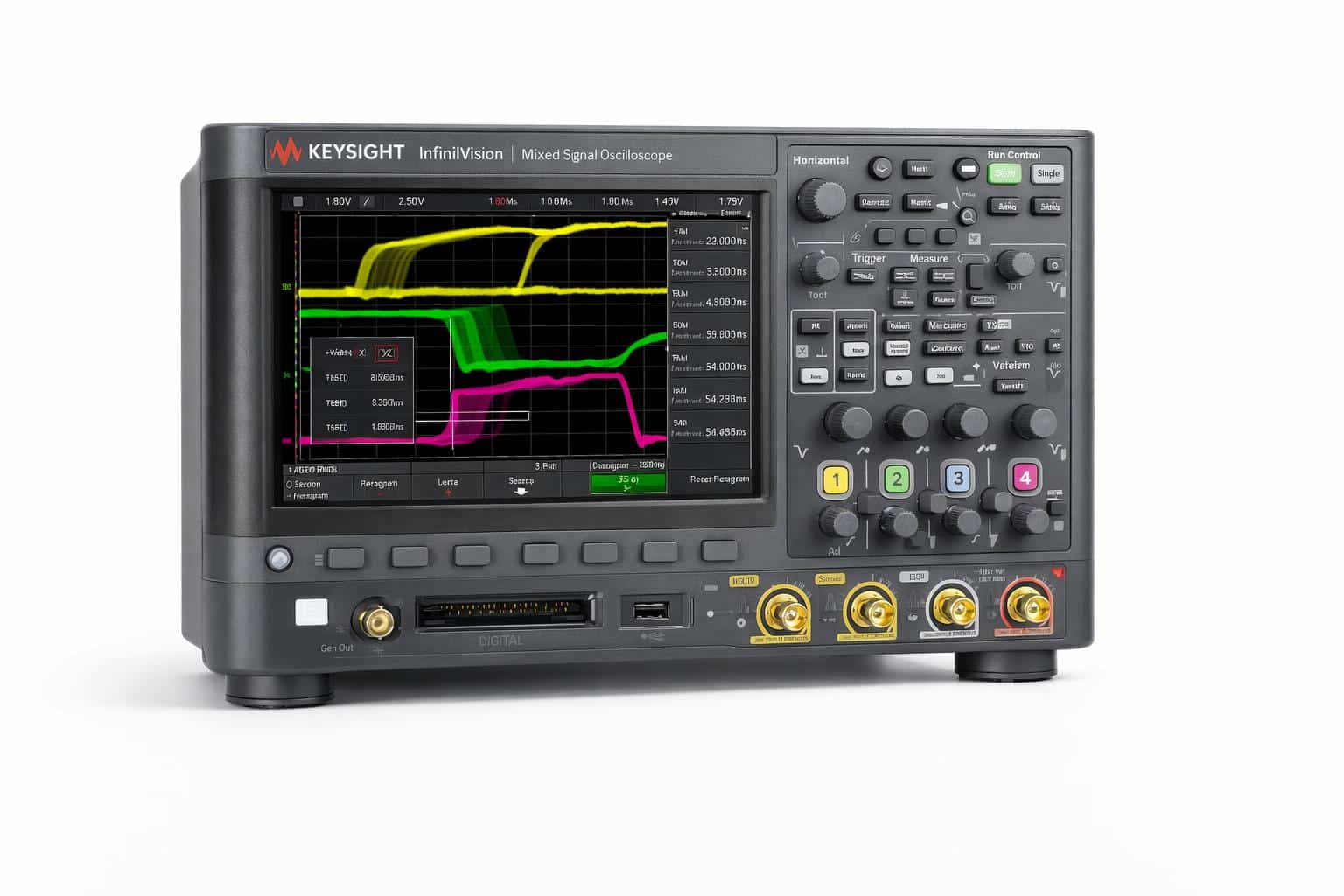

Khi một bo mạch nhúng chạy sai, câu hỏi thường không phải “tín hiệu analog có đẹp không” mà là “lệnh số nào đã gây ra cú sụt áp đó”. Trả lời được câu này cần nhìn đồng thời cả hai miền — và đó là lý do tồn tại của máy hiện sóng Keysight MSOX3054G. Bài viết đi qua năm điểm khiến model tín hiệu hỗn hợp 500 MHz này khác biệt so với một máy hiện sóng bốn kênh thông thường.

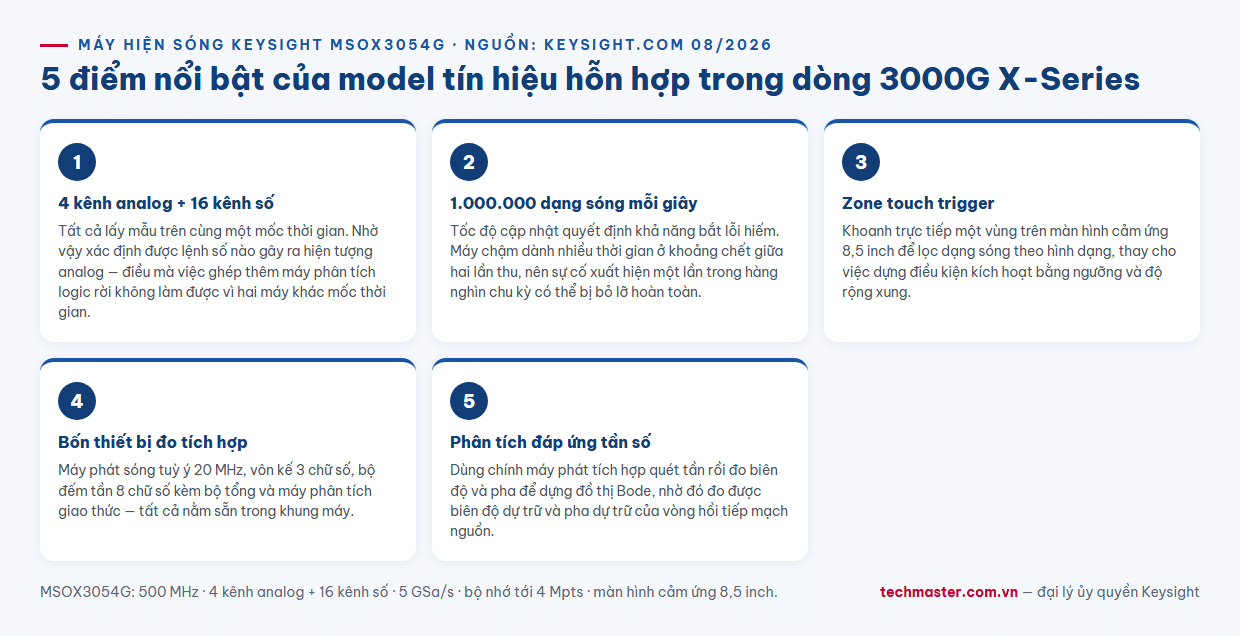

Điểm nổi bật 1: 4 kênh analog cộng 16 kênh số trong một khung máy
Đây là điểm phân biệt cốt lõi giữa ký hiệu MSO và DSO trong cùng một dòng máy. Keysight công bố MSOX3054G có 4 kênh analog và 16 kênh số, tất cả lấy mẫu trên cùng một mốc thời gian.
Ý nghĩa thực tế nằm ở chỗ bạn không phải suy đoán quan hệ nhân quả giữa hai miền nữa. Một ví dụ quen thuộc: khối vi điều khiển ghi vào thanh ghi cấu hình của mạch nguồn, và vài chục micro giây sau điện áp ra dao động. Với máy hiện sóng chỉ có kênh analog, bạn thấy cú dao động nhưng không biết nó bám theo lệnh nào. Với 16 kênh số bắt song song bus điều khiển, bạn đọc được đúng chu kỳ ghi đã kích hoạt nó.
Số kênh số cũng đủ để bám một bus song song 8 bit kèm các đường điều khiển, hoặc theo dõi nhiều bus nối tiếp cùng lúc — điều mà việc ghép thêm một máy phân tích logic rời rất khó làm vì hai máy khác mốc thời gian.
Điểm nổi bật 2: tốc độ cập nhật 1.000.000 dạng sóng mỗi giây
Con số này thường bị xem là thông số tiếp thị, nhưng nó quyết định trực tiếp khả năng bắt lỗi hiếm. Keysight công bố tốc độ cập nhật 1.000.000 dạng sóng/giây cho dòng 3000G X-Series.
Cơ chế đằng sau rất đơn giản. Máy hiện sóng dành một phần thời gian để thu tín hiệu và phần còn lại để xử lý, hiển thị rồi mới thu tiếp — khoảng chết ở giữa là lúc máy “mù”. Nếu sự cố của bạn xuất hiện một lần trong mười nghìn chu kỳ, một máy cập nhật vài nghìn dạng sóng mỗi giây có thể chạy hàng phút mà không bắt được, đơn giản vì lỗi rơi đúng vào khoảng chết.
Đây là lý do khi truy một lỗi ngắt quãng — glitch trên đường xung nhịp, một khung truyền lỗi thỉnh thoảng xuất hiện, nhiễu bám theo tải — chỉ số cập nhật quan trọng ngang hoặc hơn băng thông. Kết hợp với bộ nhớ tối đa 4 Mpts, bạn vừa giữ được cửa sổ thời gian dài vừa không bỏ sót chi tiết ngắn.
Điểm nổi bật 3: Zone touch trigger — vẽ vùng thay vì dựng điều kiện

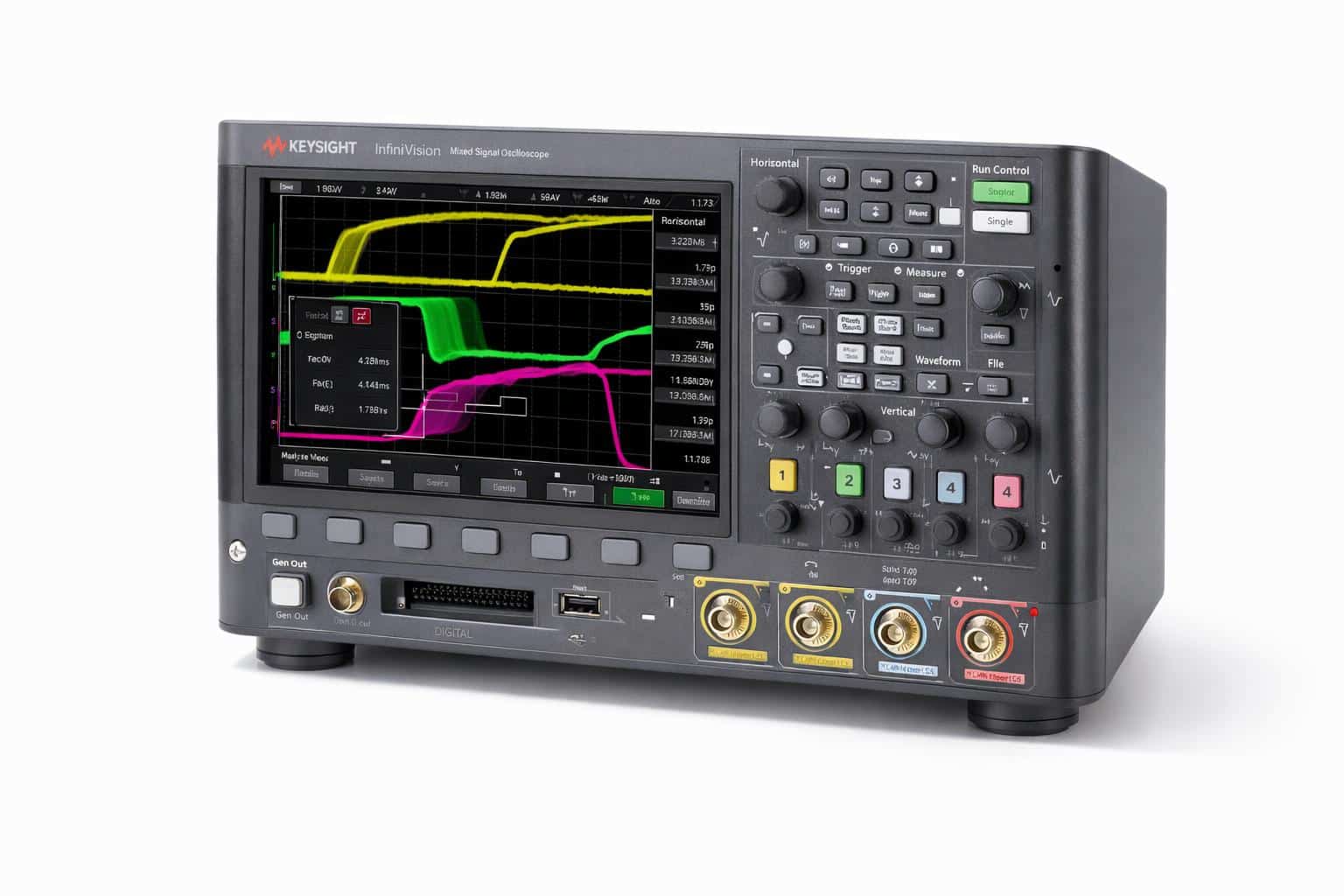

Màn hình cảm ứng điện dung 8,5 inch không chỉ để thao tác cho tiện. Nó là điều kiện cần của tính năng zone touch trigger, thứ thay đổi cách người dùng đặt điều kiện kích hoạt.
Cách làm truyền thống là mô tả sự cố bằng ngôn ngữ của máy: chọn kiểu trigger, đặt ngưỡng, đặt độ rộng xung, đặt điều kiện lớn hơn hay nhỏ hơn. Cách này chính xác nhưng đòi hỏi bạn đã biết trước lỗi trông như thế nào để dịch nó thành tham số.
Với zone touch, bạn khoanh trực tiếp một vùng hình chữ nhật lên màn hình và bảo máy chỉ giữ lại các dạng sóng đi qua (hoặc không đi qua) vùng đó. Khi màn hình đang chồng hàng nghìn chu kỳ và bạn nhìn thấy một vệt mờ lệch khỏi đám đông, khoanh vùng lấy đúng vệt đó là xong — không cần biết nó là glitch độ rộng bao nhiêu. Đây là công cụ phân loại theo hình dạng, và nó rút ngắn đáng kể quãng đường từ “thấy có gì đó lạ” tới “cô lập được nó”.
Điểm nổi bật 4: bốn thiết bị đo tích hợp sẵn trong máy
Hậu tố G trong tên model chỉ máy có tích hợp máy phát sóng. Nhưng tổng cộng máy mang theo bốn khối đo phụ, tất cả đã nằm sẵn trong khung:
- Máy phát sóng tuỳ ý 20 MHz — tạo kích thích ngay tại chỗ, không cần mượn thêm một máy phát rời cho bàn thí nghiệm.
- Vôn kế số 3 chữ số — đọc mức một chiều song song với việc quan sát dạng sóng.
- Bộ đếm tần 8 chữ số kèm bộ tổng — đo tần số với độ phân giải cao hơn nhiều so với đọc trên lưới màn hình.
- Máy phân tích giao thức — giải mã bus nối tiếp thành khung tin đọc được thay vì chuỗi bit thô.
Riêng khối phân tích đáp ứng tần số (vẽ đồ thị Bode) đáng chú ý hơn cả. Nó dùng chính máy phát tích hợp quét tần số rồi đo biên độ và pha để dựng biểu đồ Bode — nghĩa là bạn đo được biên độ dự trữ và pha dự trữ của vòng hồi tiếp mạch nguồn bằng một máy duy nhất. Trước đây công việc này cần một máy phân tích đáp ứng tần số chuyên dụng.
Điểm nổi bật 5: nâng cấp băng thông và phần mềm sau khi mua
Keysight công bố dòng 3000G X-Series cho phép nâng cấp băng thông và phần mềm ứng dụng bất cứ lúc nào. Đây là đặc điểm ảnh hưởng tới quyết định mua nhiều hơn người ta tưởng.
Lý do là nó đổi bản chất của rủi ro chọn sai cấu hình. Khi mua thiết bị đo, sai lầm tốn kém nhất là mua thừa cho nhu cầu hôm nay hoặc mua thiếu cho nhu cầu ba năm tới. Với đường nâng cấp bằng giấy phép phần mềm, bạn mua đúng mức cần dùng hiện tại và mở thêm khi dự án đòi hỏi, không phải thanh lý máy cũ để mua máy mới.
Điều cần lưu ý: nâng cấp băng thông áp dụng trong giới hạn của khung máy, và cần xác nhận đường nâng cấp cụ thể cho từng model trước khi chốt cấu hình. Đây là câu nên hỏi ở bước báo giá chứ không phải sau khi đã nhận máy.
Khi nào MSOX3054G là lựa chọn đúng — và khi nào không

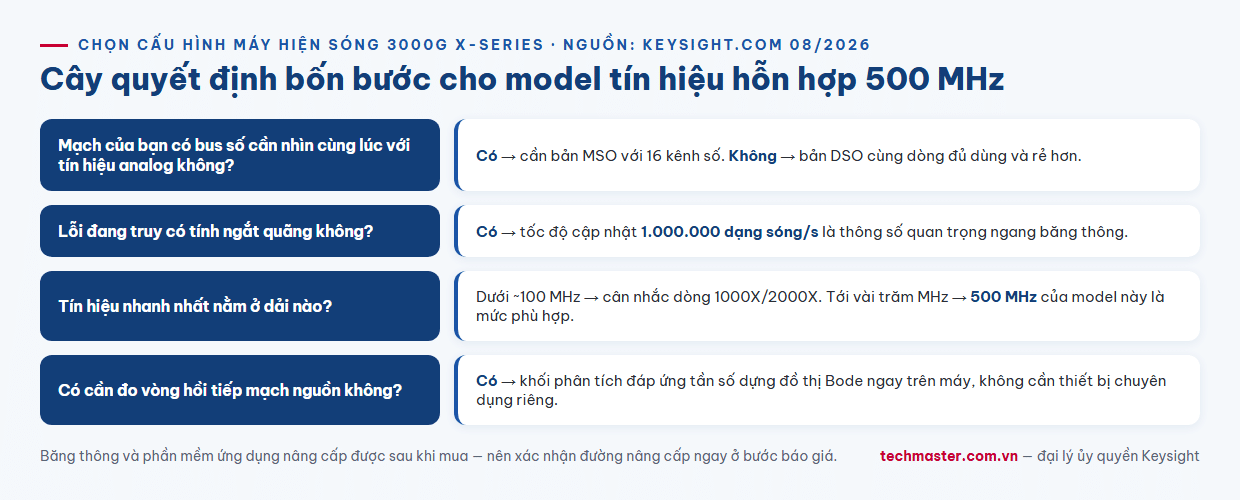

Model này hợp lý khi công việc có ít nhất hai trong ba đặc điểm: mạch của bạn trộn tín hiệu analog với bus số và bạn cần nhìn cả hai cùng lúc; lỗi bạn đang truy mang tính ngắt quãng; và bạn muốn giảm số máy trên bàn thay vì ghép nhiều thiết bị rời. Ba nhóm điển hình là phát triển hệ nhúng, kiểm tra mạch quản lý nguồn có vòng điều khiển số, và phòng lab dùng chung nhiều loại dự án.
Ngược lại, nếu bạn chỉ làm việc với tín hiệu analog thuần và không chạm tới bus số, phần chi phí trả cho 16 kênh số sẽ không sinh giá trị — một model DSO cùng dòng đáp ứng đủ với giá thấp hơn. Tương tự, nếu tín hiệu của bạn nằm dưới 100 MHz và không có nhu cầu nâng cấp, các dòng 1000X hoặc 2000X là điểm cân bằng chi phí tốt hơn.
Đọc thêm về MSOX3054G
Bài so sánh MSOX3054G với các model cùng dòng 3000G X-Series đi sâu vào bước chọn băng thông và số kênh. Bài ứng dụng đo lường thực tế minh hoạ từng phép đo cụ thể, còn bài MSOX3054G theo ngành nghề xem thiết bị dưới góc nhìn từng lĩnh vực. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight MSOX3054G chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang Keysight MSOX3054G 500 MHz, hoặc liên hệ đội kỹ thuật để đối chiếu nhu cầu băng thông, số kênh số và các gói phần mềm giải mã trước khi chốt cấu hình.
Câu hỏi thường gặp
MSOX3054G khác DSOX3054G ở điểm nào?
Khác biệt nằm ở 16 kênh số. Cả hai đều là model 500 MHz với 4 kênh analog, tốc độ lấy mẫu 5 GSa/s và bộ nhớ tối đa 4 Mpts, nhưng bản MSO bổ sung 16 kênh số lấy mẫu trên cùng một mốc thời gian với kênh analog. Nếu mạch của bạn trộn tín hiệu analog với bus số và cần xác định lệnh số nào gây ra hiện tượng analog, bản MSO là lựa chọn đúng; nếu chỉ làm việc với tín hiệu analog thuần thì bản DSO đáp ứng đủ.
Zone touch trigger dùng để làm gì?
Zone touch trigger cho phép khoanh trực tiếp một vùng trên màn hình cảm ứng 8,5 inch và yêu cầu máy chỉ giữ lại những dạng sóng đi qua hoặc không đi qua vùng đó. Cách này thay cho việc dựng điều kiện kích hoạt bằng tham số, nên hữu ích khi bạn nhìn thấy một dạng sóng bất thường trên màn hình nhưng chưa biết mô tả nó bằng ngưỡng và độ rộng xung như thế nào.
MSOX3054G có vẽ được đồ thị Bode không?
Có. Máy tích hợp khối phân tích đáp ứng tần số dùng chính máy phát sóng tuỳ ý 20 MHz bên trong để quét tần số, sau đó đo biên độ và pha để dựng biểu đồ Bode. Nhờ vậy bạn đo được biên độ dự trữ và pha dự trữ của vòng hồi tiếp mạch nguồn mà không cần một máy phân tích đáp ứng tần số chuyên dụng riêng.
