Bảng thông số của một bộ nguồn DC để bàn thường chỉ ghi ba con số: điện áp, dòng điện, công suất. Nhưng ba con số đó không nói được điều quan trọng nhất — nguồn có cấp được cả điểm áp cao dòng thấp lẫn điểm áp thấp dòng cao trên cùng một ngõ ra hay không, và số đọc trên màn hình có đáng tin ở vùng dòng vài chục micro-ampe hay không. Bộ nguồn DC Keysight E36234A trả lời cả hai câu hỏi đó theo cách khác với nguồn thông thường. Bài viết đi qua sáu điểm nổi bật của model này, mỗi điểm gắn với một con số đã xác minh trên trang sản phẩm Keysight.
Điểm nổi bật 1 — Autoranging: một ngõ ra phủ hai vùng làm việc
Đây là đặc tính đáng chú ý nhất và cũng hay bị bỏ qua nhất. Một nguồn DC thông thường có đường bao công suất hình chữ nhật: 60 V nhân 10 A sẽ đòi hỏi 600 W, nên nhà sản xuất buộc phải giới hạn hoặc điện áp hoặc dòng điện. Kết quả là bạn phải chọn trước: model 60 V dòng thấp, hay model 30 V dòng cao.
E36234A dùng đường bao autoranging: mỗi ngõ ra cấp 60 V, 10 A trong giới hạn 200 W, và máy tự động cấp dòng cao nhất có thể ở mọi mức điện áp. Nghĩa là cùng một ngõ ra vừa cấp được 60 V ở dòng khoảng 3,3 A, vừa cấp được 20 V ở dòng 10 A. Trong thực tế phòng lab, đây là khác biệt giữa việc mua một nguồn và mua hai nguồn cho hai giai đoạn thử nghiệm khác nhau của cùng một sản phẩm.
Điểm nổi bật 2 — Hai ngõ ra độc lập, tổng 400 W
Model có hai ngõ ra hoàn toàn độc lập, mỗi ngõ 200 W, tổng công suất 400 W. Cấu hình này đúng với cách phần lớn bo mạch hiện đại được cấp nguồn: một đường cho lõi xử lý, một đường cho khối I/O hoặc khối analog. Hai ngõ ra nằm trên cùng một khung máy nghĩa là chúng cũng nằm trong cùng một phiên ghi dữ liệu và cùng một lệnh bật/tắt đồng thời qua nút All On/Off trên mặt máy.
Điểm nổi bật 3 — Sai số đặt và đọc như nhau
Nhiều nguồn DC công bố sai số đặt tốt hơn sai số đọc, buộc người dùng phải thêm một đồng hồ vạn năng bên ngoài khi cần số liệu tin cậy. E36234A công bố cùng một con số cho cả hai chiều: điện áp 0,03% cộng 8 mV, dòng điện 0,1% cộng 3 mA. Điều này có ý nghĩa thực tế rất cụ thể — số hiện trên màn hình dùng được cho báo cáo thử nghiệm, không phải chỉ để tham khảo.
Ở vùng dòng thấp dưới 50 mA, máy chuyển sang thang riêng với sai số 0,25% cộng 80 µA. Đây là thang dành cho phép đo dòng nghỉ của thiết bị IoT hoặc thiết bị chạy pin — nhóm phép đo mà trước đây phải mượn thêm một đồng hồ chính xác hoặc một máy phân tích nguồn chuyên dụng.
Điểm nổi bật 4 — Gợn và nhiễu ở mức phù hợp cho mạch analog
Trong dải 20 Hz đến 10 MHz, gợn và nhiễu điện áp chế độ thường dưới 350 µVrms, tương đương 3,5 mV đỉnh-đỉnh; gợn dòng dưới 1 mArms. Con số này đủ sạch để cấp nguồn cho tầng khuếch đại tín hiệu nhỏ hoặc mạch chuyển đổi tương tự–số mà không phải chèn thêm bộ lọc tuyến tính ở giữa.
Khi kiểm chứng lại con số này bằng máy hiện sóng, hãy nhớ rằng phép đo gợn cỡ vài mV rất nhạy với kỹ thuật nối đất — kẹp cá sấu dài thường tạo ra nhiều nhiễu hơn chính đại lượng cần đo. Kỹ thuật đo đúng được mô tả chi tiết trong bài ứng dụng đo lường với máy hiện sóng DSOX2004A.
Điểm nổi bật 5 — Chuyển trạng thái nhanh và lập trình được theo kịch bản
Thời gian ổn định khi lập trình lên hoặc xuống là 50 ms. Với một dây chuyền kiểm tra chức năng chạy hàng trăm bo mỗi ca, thời gian chuyển mức nhân với số bước trong kịch bản là phần đáng kể của thời gian chu kỳ.
Máy hỗ trợ điều chỉnh tốc độ dốc điện áp và chế độ LIST — cho phép nạp sẵn một chuỗi các mức áp/dòng kèm thời gian giữ, rồi để máy tự chạy. Với các kịch bản đơn giản như mô phỏng chuỗi sụt áp khi khởi động, không cần viết vòng lặp điều khiển trên máy tính. Đi kèm là bộ ghi dữ liệu tích hợp, lưu điện áp và dòng theo thời gian ngay trong máy để phục vụ những phiên theo dõi dài tìm sự kiện hiếm.
Một ranh giới cần biết trước: E36234A không có chức năng phát dạng sóng tuỳ ý trên đường nguồn. Nếu bài toán đòi hỏi tái tạo một dạng sóng nhiễu nguồn ghi từ hiện trường, đây là điểm cần cân nhắc khi chọn cấu hình.
Điểm nổi bật 6 — Cảm biến 4 dây và kết nối theo chuẩn LXI

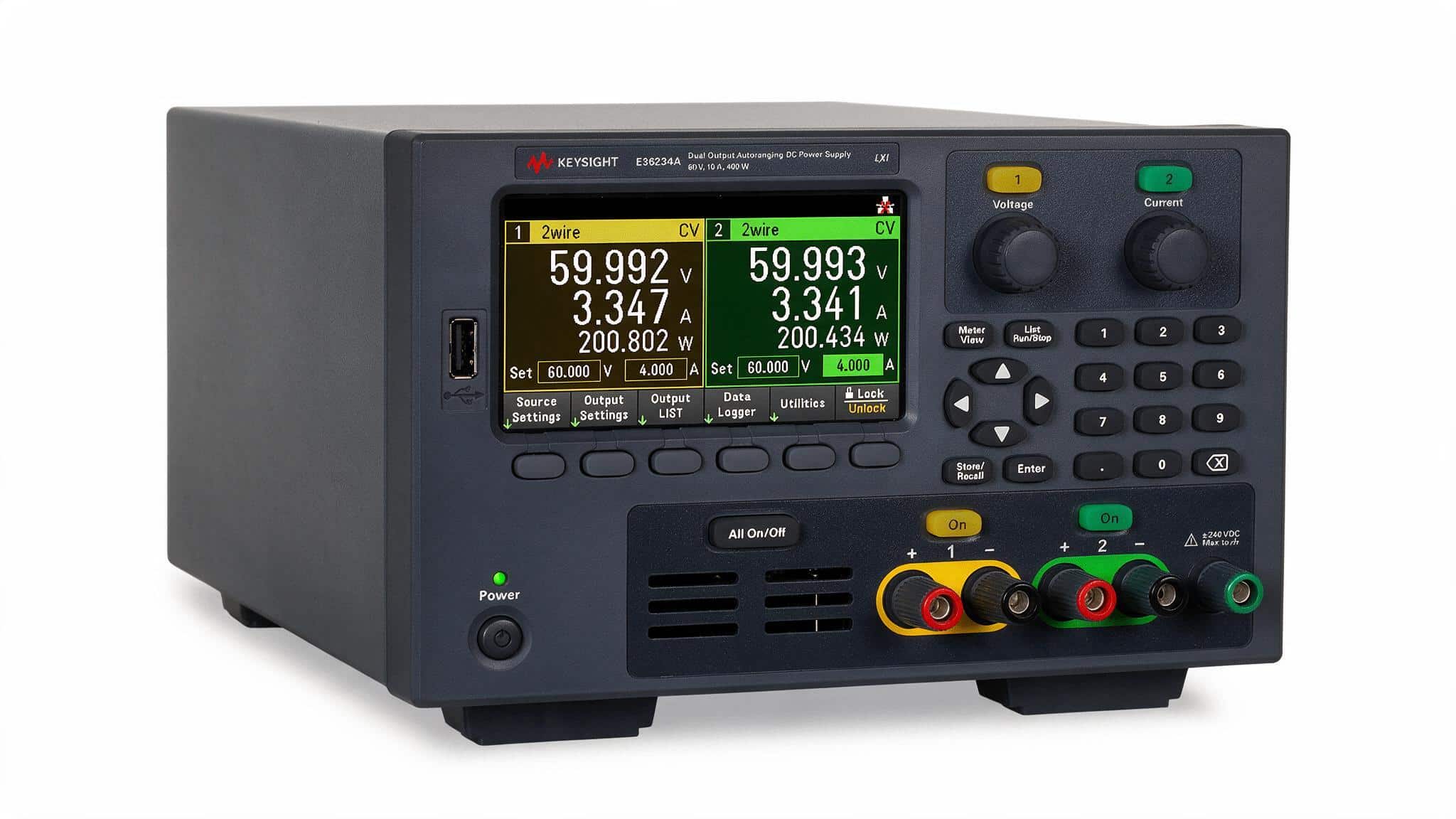

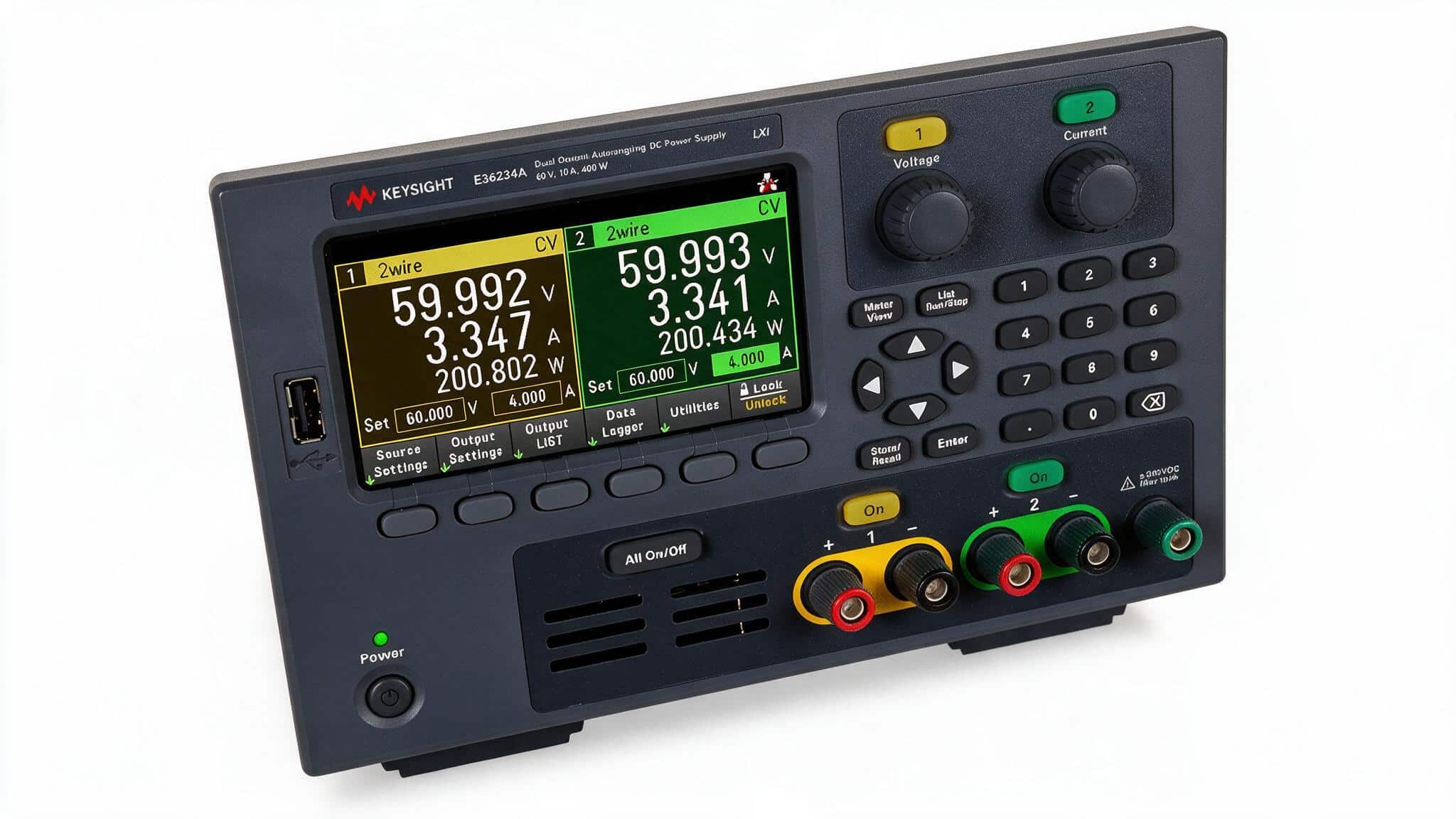

Ở dòng 10 A, sụt áp trên cặp dây đo dài một mét đủ để làm điểm làm việc tại tải lệch hẳn so với giá trị đặt. Chế độ cảm biến 4 dây đưa vòng điều khiển của nguồn lấy điện áp phản hồi ngay tại tải thay vì tại cọc đấu, loại bỏ sai số này. Trên mặt máy, chỉ báo “2wire” hoặc “4wire” ở đầu mỗi cửa sổ kênh cho biết chế độ đang dùng — một chi tiết nhỏ nhưng tránh được không ít giờ gỡ lỗi nhầm hướng.
Về kết nối, máy có LAN theo chuẩn LXI, USB và GPIB dạng tuỳ chọn. Nhãn LXI in ngay trên mặt máy cạnh số model. Bảo vệ quá áp và quá dòng là tính năng tiêu chuẩn.
E36234A nằm ở đâu trong dòng E36200
Trong cùng dòng nguồn autoranging E36200, lựa chọn thực tế thường nằm giữa cấu hình 60 V/10 A và cấu hình 30 V/20 A — hai cách chia cùng một mức công suất cho hai kiểu tải khác nhau. Bài so sánh E36234A và E36233A phân tích chi tiết cách chọn giữa hai cấu hình này. Nếu công việc thiên về ứng dụng theo ngành, xem thêm bài E36234A trong sản xuất, R&D và giáo dục. Toàn bộ danh mục nguồn DC và thiết bị đo nằm ở trang thiết bị đo lường.
Mua Keysight E36234A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình, giá và tình trạng hàng tại trang Keysight E36234A, hoặc liên hệ đội kỹ thuật để được tư vấn chọn giữa các cấu hình trong dòng E36200.

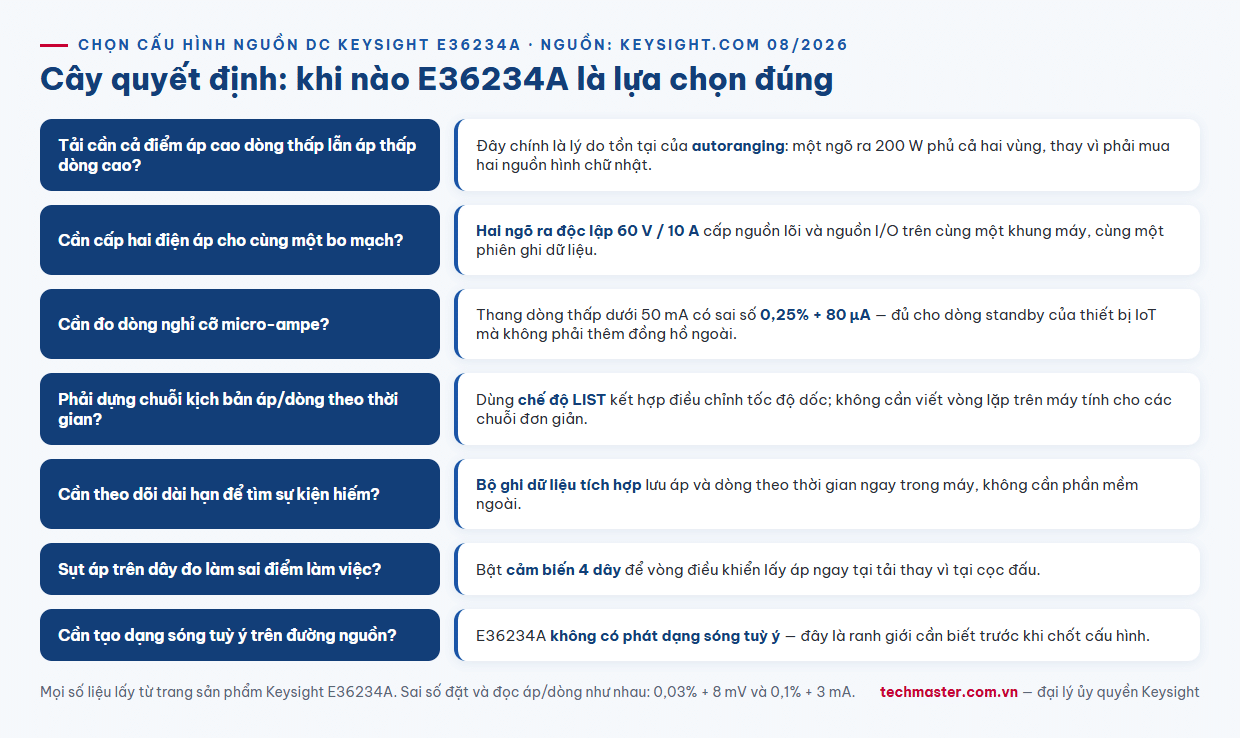

Câu hỏi thường gặp
Keysight E36234A có thông số gì?

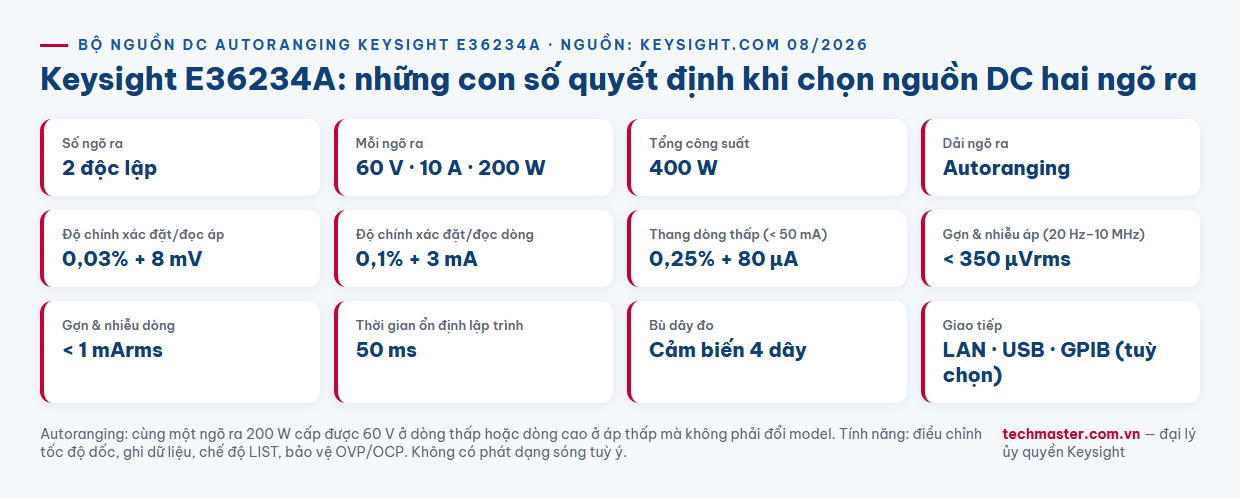

E36234A là bộ nguồn DC autoranging hai ngõ ra độc lập, mỗi ngõ 60 V, 10 A trong giới hạn 200 W, tổng 400 W. Sai số đặt và đọc điện áp là 0,03% cộng 8 mV, dòng điện 0,1% cộng 3 mA; thang dòng thấp dưới 50 mA có sai số 0,25% cộng 80 µA. Gợn và nhiễu điện áp trong dải 20 Hz–10 MHz dưới 350 µVrms, gợn dòng dưới 1 mArms. Thời gian ổn định khi lập trình là 50 ms. Máy có LAN theo chuẩn LXI, USB và GPIB tuỳ chọn.
Autoranging trên E36234A có ý nghĩa gì trong thực tế?
Đường bao autoranging cho phép cùng một ngõ ra 200 W cấp điện áp cao ở dòng thấp hoặc dòng cao ở điện áp thấp, thay vì bị giới hạn bởi đường bao công suất hình chữ nhật của nguồn thông thường. Nhờ đó một model phủ được cả hai vùng làm việc, thay vì phải mua hai nguồn khác nhau cho hai giai đoạn thử nghiệm của cùng một sản phẩm.
E36234A có phát được dạng sóng tuỳ ý trên đường nguồn không?
Không. E36234A hỗ trợ điều chỉnh tốc độ dốc điện áp, chế độ LIST để chạy chuỗi mức áp và dòng theo kịch bản, cùng bộ ghi dữ liệu tích hợp, nhưng không có chức năng phát dạng sóng tuỳ ý. Nếu bài toán đòi hỏi tái tạo một dạng sóng nhiễu nguồn đã ghi từ hiện trường thì cần cân nhắc cấu hình khác.
