Cùng một bộ nguồn DC, nhưng nhà máy điện tử, phòng R&D, xưởng ô tô và giảng đường lại cần những khả năng rất khác nhau. Bộ nguồn DC Keysight E36234A — bản autoranging 2 ngõ ra 400 W — được thiết kế để phủ nhiều tình huống nhờ đặc tính autoranging và hai ngõ ra cách ly. Bài viết phân tích E36234A phù hợp với từng ngành ra sao, dựa trên thông số chính thức của Keysight, để bạn chọn đúng cấu hình cho công việc.
E36234A thông số và ý nghĩa của “autoranging”

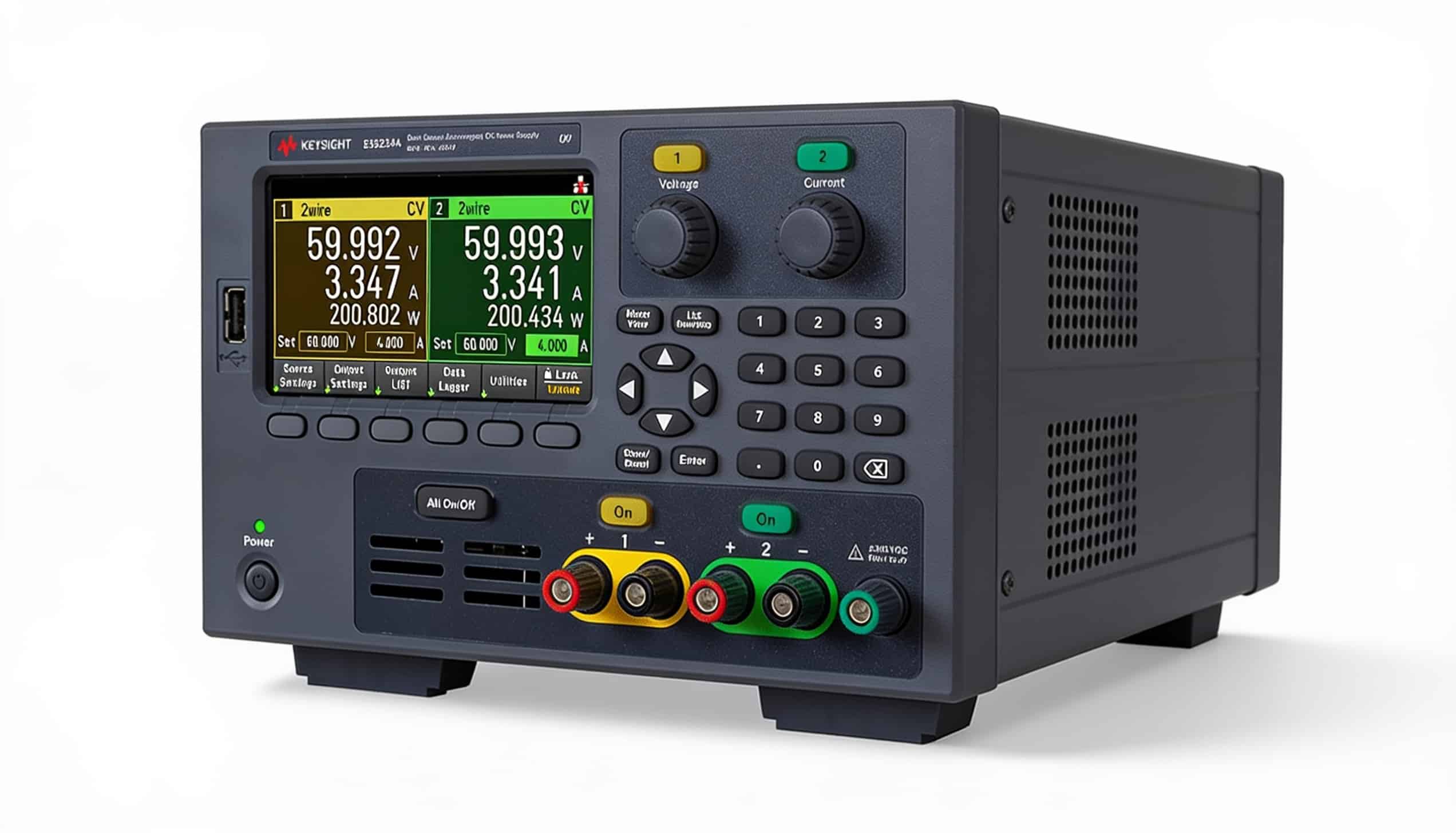

Theo trang sản phẩm chính thức của Keysight, Keysight E36234A thuộc dòng E36200, với cấu hình:
- Số ngõ ra: 2, cách ly và điều khiển độc lập · mỗi ngõ 60 V / 10 A / 200 W (tổng 400 W).
- Đặc tính autoranging V/I: cấp công suất tối đa trên toàn dải điện áp thay vì bị giới hạn theo ô V–I chữ nhật.
- Ghép nối: mắc nối tiếp lên 120 V hoặc song song lên 20 A ngay trên mặt máy.
- Nhiễu & độ chính xác: ripple + noise dưới 350 µVrms; đặt áp chính xác 0,03%, đặt dòng 0,1%.
- Bảo vệ & đo: OVP/OCP/OTP, cảm biến 2 dây và 4 dây, đo V/I và data logging, chế độ LIST.

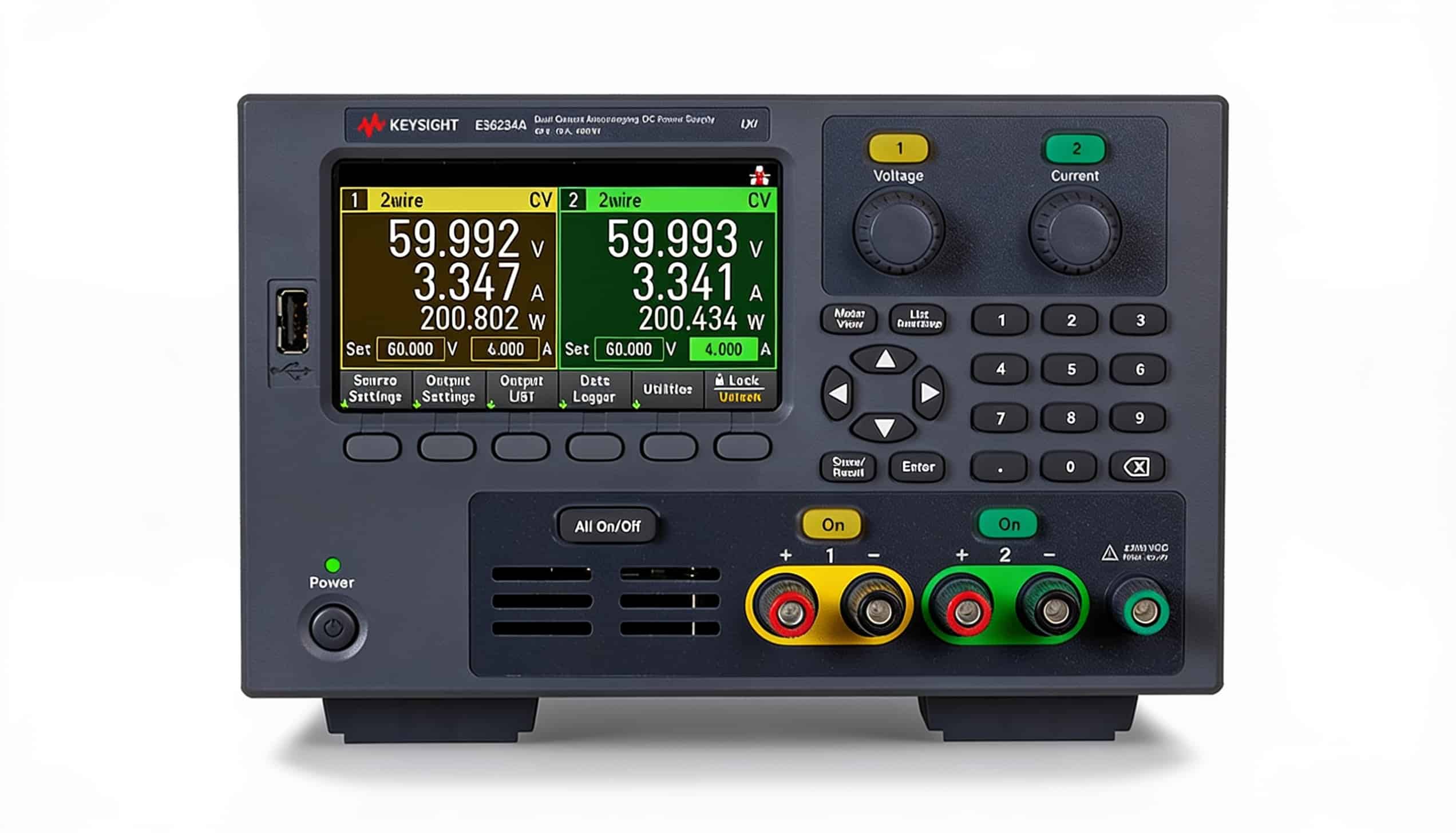

- Giao tiếp: LAN (LXI) và USB tiêu chuẩn, GPIB tùy chọn; màn hình LCD màu 4,3 inch.
Điểm mấu chốt là autoranging: một nguồn cố định 60 V/10 A luôn bị kẹt ở 200 W chỉ tại đúng điểm 20 V×10 A hay 60 V×3,3 A; còn E36234A cấp trọn 200 W trên một đường cong V–I liên tục, nên một máy thay thế được nhiều nguồn dải cố định. Xem cấu hình đầy đủ tại bộ nguồn DC autoranging Keysight E36234A.

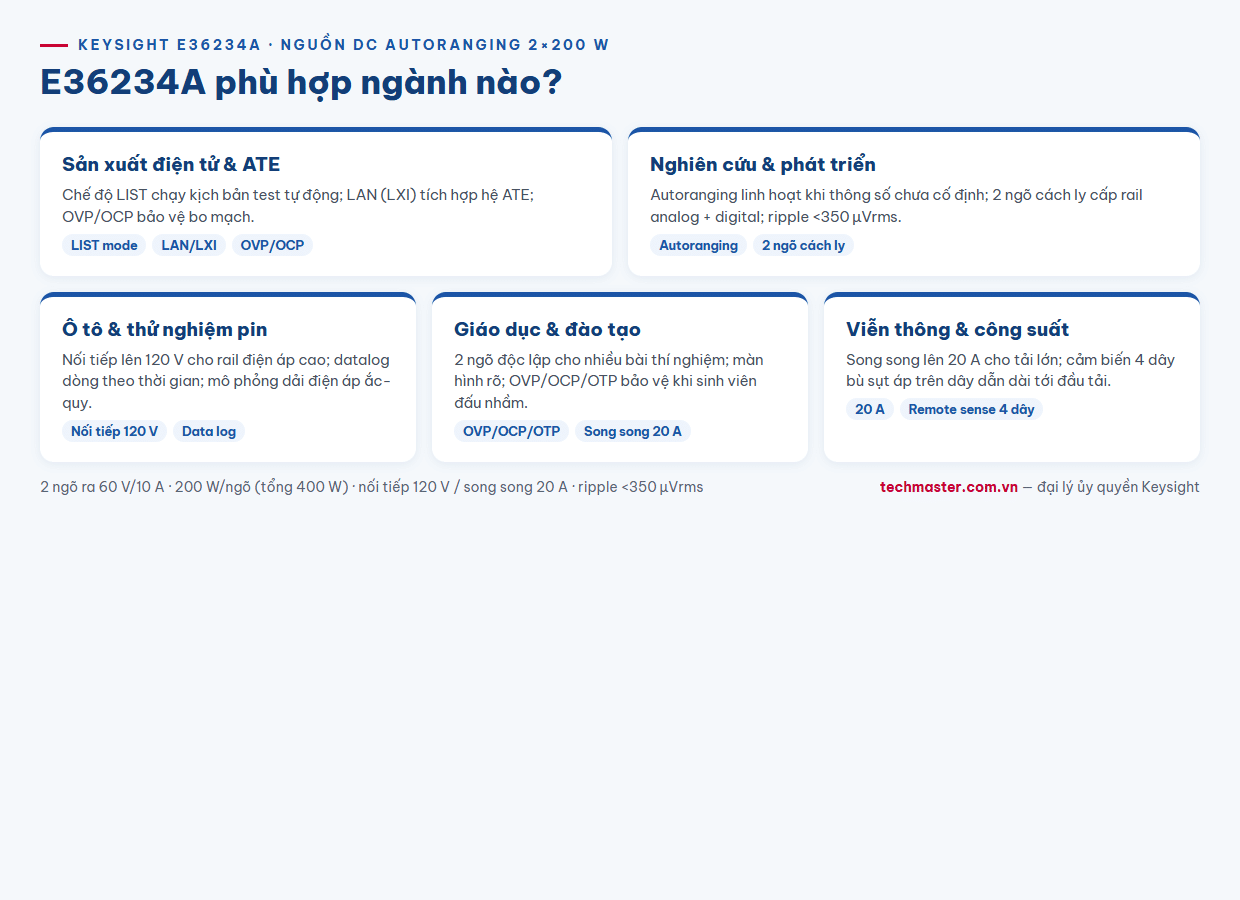

E36234A trong từng ngành
1. Sản xuất điện tử & hệ ATE
Trên dây chuyền kiểm tra tự động, giá trị nằm ở khả năng lập trình và bảo vệ. Chế độ LIST cho phép nạp sẵn chuỗi bước điện áp/dòng và thời gian để chạy kịch bản test lặp lại mà không cần PC điều khiển liên tục; giao tiếp LAN (LXI) tích hợp thẳng vào hệ ATE; còn OVP/OCP bảo vệ bo mạch (DUT) khỏi hư hỏng khi có lỗi. Data logging giúp lưu hồ sơ dòng tiêu thụ của từng sản phẩm phục vụ truy vết chất lượng.
2. Nghiên cứu & phát triển (R&D)
Trong giai đoạn thiết kế, thông số nguồn thường chưa cố định — hôm nay cần 48 V dòng thấp, mai cần 12 V dòng cao. Đặc tính autoranging của bộ nguồn DC Keysight E36234A giải đúng bài toán này. Hai ngõ ra cách ly cấp riêng rail analog và rail digital cho cùng một mạch; mức ripple dưới 350 µVrms phù hợp cấp nguồn cho mạch nhạy nhiễu như ADC, cảm biến hay mạch RF công suất thấp.
3. Ô tô & thử nghiệm pin/ắc-quy
Ghép nối tiếp hai ngõ lên 120 V giúp E36234A cấp nguồn cho các rail điện áp cao trong xe điện và hệ 48 V. Khả năng đo và ghi dòng theo thời gian hữu ích khi mô phỏng dải điện áp ắc-quy (từ lúc đầy tới lúc cạn) và quan sát dòng tiêu thụ của ECU hay bộ điều khiển trong các trạng thái hoạt động khác nhau.
4. Giáo dục & đào tạo kỹ thuật
Hai ngõ ra độc lập cho phép một máy phục vụ nhiều bài thí nghiệm; màn hình màu hiển thị rõ V/I/W giúp sinh viên đọc nhanh. Quan trọng nhất là lớp bảo vệ OVP/OCP/OTP: khi sinh viên đấu nhầm, nguồn tự ngắt để bảo vệ cả thiết bị lẫn mạch. Khi cần thí nghiệm dòng lớn, ghép song song lên 20 A.
5. Viễn thông & thiết bị công suất
Ghép song song lên 20 A đáp ứng các tải lớn của thiết bị viễn thông và mô-đun công suất. Cảm biến 4 dây (remote sensing) bù sụt áp trên dây dẫn dài, giữ điện áp đúng ngay tại đầu tải — điều quan trọng khi cấp nguồn cho tủ thiết bị đặt xa nguồn.

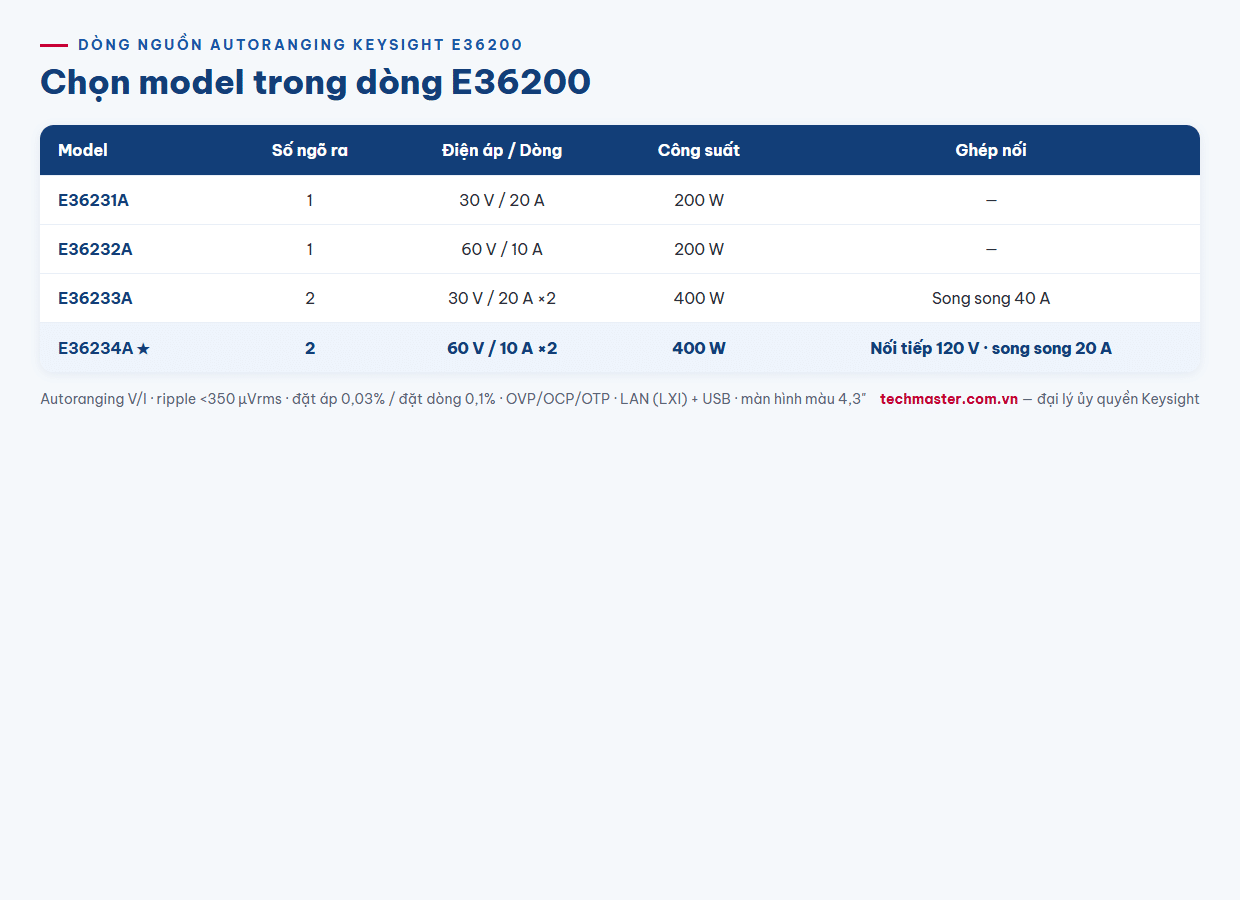

Chọn đúng model trong dòng E36200
Dòng E36200 có 4 model: hai bản đơn ngõ 200 W (E36231A 30 V/20 A và E36232A 60 V/10 A) và hai bản đôi ngõ 400 W (E36233A 30 V/20 A và E36234A 60 V/10 A). Nguyên tắc chọn:
- Chỉ cần 1 ngõ, điện áp cao: E36232A (60 V).
- Chỉ cần 1 ngõ, dòng lớn: E36231A (20 A).
- Cần 2 ngõ, ưu tiên điện áp cao / ghép nối tiếp 120 V: E36234A.
- Cần 2 ngõ, ưu tiên dòng lớn / ghép song song 40 A: E36233A.
Câu hỏi thường gặp
Autoranging trên E36234A khác nguồn thường thế nào?
Nguồn dải cố định chỉ đạt công suất tối đa tại một điểm V–I duy nhất. E36234A cấp trọn 200 W/ngõ trên toàn dải điện áp theo đường cong V–I, nên một máy có thể thay thế nhiều nguồn dải cố định cho các yêu cầu khác nhau.
E36234A có tổng công suất bao nhiêu?
Mỗi ngõ ra 60 V/10 A với công suất 200 W, hai ngõ tổng 400 W. Có thể ghép nối tiếp lên 120 V hoặc song song lên 20 A ngay trên mặt máy.
Máy có được bảo hành và hiệu chuẩn tại Việt Nam không?
Có. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, cung cấp bảo hành chính hãng và hiệu chuẩn theo chuẩn ISO/IEC 17025.
Cần tư vấn cấu hình hoặc báo giá? Xem chi tiết tại trang Keysight E36234A, tham khảo thêm danh mục bộ nguồn DC Keysight, hoặc liên hệ hotline Techmaster để được kỹ sư hỗ trợ chọn đúng cấu hình.
