Một máy phát tín hiệu vector có thể chênh nhau vài lần về giá chỉ vì ba tuỳ chọn: băng thông điều chế, trần tần số và số kênh. Cả ba đều là quyết định phần cứng — đặt sai một lần là phải sống chung với nó suốt vòng đời thiết bị. Bài này đi qua đúng ba ràng buộc đó, dựa trên số liệu lấy nguyên từ data sheet của Keysight, để bạn chọn máy phát tín hiệu vector đúng bài toán thay vì đúng brochure.
Máy phát tín hiệu vector khác máy phát tín hiệu analog ở chỗ nào?
Máy phát analog tạo ra một sóng mang sạch rồi điều chế biên độ, tần số hoặc pha ở mức đơn giản. Với loại này, câu hỏi mua hàng xoay quanh độ sạch phổ — chúng tôi đã tách riêng chủ đề đó trong bài chọn máy phát tín hiệu RF theo phase noise, sóng hài và tốc độ chuyển tần.
Máy phát tín hiệu vector thì khác về bản chất: bên trong nó có một bộ tạo baseband phát ra cặp tín hiệu I và Q từ một file dạng sóng, rồi dựng thành tín hiệu điều chế số thật sự — 5G NR, Wi-Fi, LTE, tín hiệu radar. Nói cách khác, bạn không mua một nguồn sóng mang; bạn mua một máy phát lại dạng sóng có trần tần số. Điều đó giải thích vì sao tiêu chí chọn mua của hai họ máy gần như không giao nhau.
Hệ quả thực tế: khi chọn máy phát tín hiệu vector, ba tuỳ chọn quyết định giá đều nằm ở khối baseband và khối RF phía sau nó, chứ không nằm ở bảng phase noise.
(ảnh minh họa: Techmaster)
Vì sao băng thông RF (I+Q) là ràng buộc siết trước nhất?
Băng thông RF (I+Q) là bề rộng tối đa của tín hiệu điều chế mà máy dựng được quanh sóng mang. Nó khoá luôn tốc độ lấy mẫu của bộ tạo baseband, nên không thể “vay mượn” bằng phần mềm.

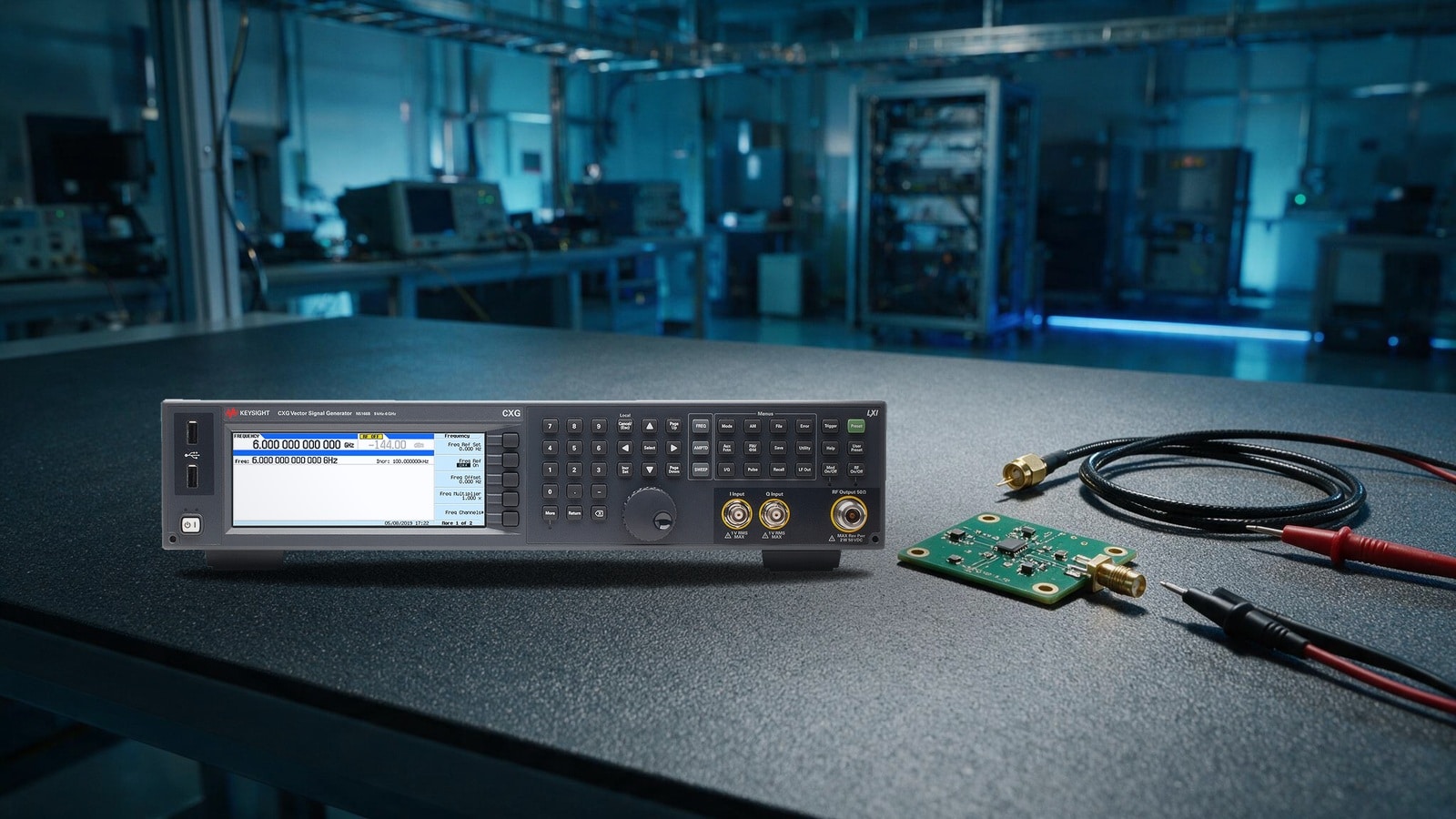

Con số này chênh nhau rất xa giữa các bậc máy. Theo data sheet, Keysight N5166B CXG cho 60 MHz nominal với Option 653 và nâng lên 120 MHz khi thêm Option 655. N5186A MXG cho ba mức 250 MHz, 500 MHz và 1 GHz — và điểm đáng chú ý là option băng thông chọn riêng cho từng kênh, nên một máy bốn kênh không bắt buộc phải trả tiền băng rộng cho cả bốn. M9484C VXG trải từ 160 MHz (Option B1X) tới 2,5 GHz (Option R25); bậc dưới cùng họ là M9384B VXG.
Cách kiểm tra nhanh: lấy bề rộng kênh lớn nhất bạn phải phát trong ba năm tới, không phải hôm nay. Một sóng mang 5G NR FR1 rộng 100 MHz vẫn nằm trong bậc CXG, nhưng chỉ khi có đủ Option 653 + 655 (120 MHz nominal) — riêng Option 653 với 60 MHz thì không đủ. Một kênh Wi-Fi 7 rộng 320 MHz thì đã vượt cả CXG lẫn mức 250 MHz của MXG. Nếu bạn còn phải cộng thêm kênh lân cận để thử nhiễu kề, hãy cộng cả khoảng trống đó vào trước khi chốt option.
Hai lưu ý mà data sheet ghi rõ nhưng dễ bị bỏ qua. Thứ nhất, mọi con số băng thông RF (I+Q) ở cả ba máy đều là giá trị nominal — không phải cam kết bảo hành. Thứ hai, Keysight khuyến cáo không nên để mép dưới của tín hiệu điều chế xuống dưới 10 MHz, và mép trên vượt quá giới hạn điều chế của option đang dùng — data sheet ghi cụ thể 8,5 GHz (Opt 508), 21 GHz (Opt 520) hoặc 54 GHz (Opt 554), tức có option mà giới hạn này còn thấp hơn chính trần tần số CW.
Trần tần số quyết định điều gì ngoài con số GHz?
Trần tần số là tuỳ chọn dễ nhìn nhất, nhưng hệ quả của nó lan xa hơn một dòng trong bảng đặc tả: nó đi kèm loại đầu nối. Trên M9484C VXG, các option tần số dùng Type-N (f) tới 8,5 GHz, 3,5 mm (m) tới 21,6 GHz, 1,85 mm (m) tới 54 GHz, và 1,0 mm (m) cho dải mở rộng bằng bộ V3080A. Nói cách khác, nhảy một bậc trần tần số không chỉ là mua thêm license — nó kéo theo cả hệ cáp, bộ adapter và quy trình vệ sinh connector của phòng lab.
Ngược với băng thông, option tần số của N5186A được nhân bản trên mọi kênh — configuration guide ghi rõ “Frequency Options … duplicated on all channels”, nên không thể mua một kênh 8,5 GHz và ba kênh 3 GHz trong cùng một máy. Về dải khả dụng: N5166B CXG dừng ở 3 GHz (Option 503) hoặc 6 GHz (Option 506). N5186A MXG có thêm bậc 8,5 GHz (Option 508). Còn M9484C VXG đi từ 6 GHz tới 54 GHz trong một máy, và ghép với V3080A thì lên tới 100 GHz với dải overrange tới 110 GHz — đây là vùng dành cho 5G FR2, mmWave và radar. Nếu bạn đang đo ở dải này, bài đo tham số S mmWave mô tả cùng một logic mở rộng tần số ở phía máy phân tích mạng.
Một chi tiết vận hành đáng lưu ý: V3080A cần thời gian warm-up 5 giờ để đặc tả có hiệu lực, dài hơn hẳn 45 phút của bản thân máy phát. Điều đó ảnh hưởng trực tiếp tới cách bạn xếp lịch ca đo.
(ảnh minh họa: Techmaster)
Khi nào bạn thật sự cần nhiều kênh phát?
Nhiều kênh không phải là tiện nghi — nó là điều kiện cần của một nhóm phép đo cụ thể: MIMO, beamforming, thử nghiệm nhiễu đồng kênh, và mọi kịch bản cần từ hai nguồn đồng pha trở lên. Ghép hai máy rời không tương đương, vì bạn phải tự lo pha và độ trễ giữa chúng.
N5186A MXG giải bài này ở hai mức. Trong một máy, Option 001 đến 004 cho 1, 2 hoặc 4 kênh, mỗi kênh là một đầu RF phát được một file dạng sóng riêng. Khi cần hơn nữa, Option SNC đồng bộ tối đa 4 endpoint — và định nghĩa quan trọng nằm ở chú thích: một endpoint là một máy N5186A, bất kể máy đó có mấy kênh. Vì vậy bốn máy bốn kênh vẫn tính là bốn endpoint.
Một điểm rất dễ bỏ sót khi đặt hàng: nhiều kênh chưa đồng nghĩa với đồng pha. Đặc tả relative phase adjustments và multi-channel baseband synchronization của N5186A đều gắn với Option PCH (phase coherence for N channels), và configuration guide ghi rõ PCH yêu cầu tối thiểu Option 002 (máy hai kênh) hoặc Option SNC. Nếu bài toán của bạn là MIMO hay beamforming, PCH phải nằm trong đơn hàng cùng với các option kênh.

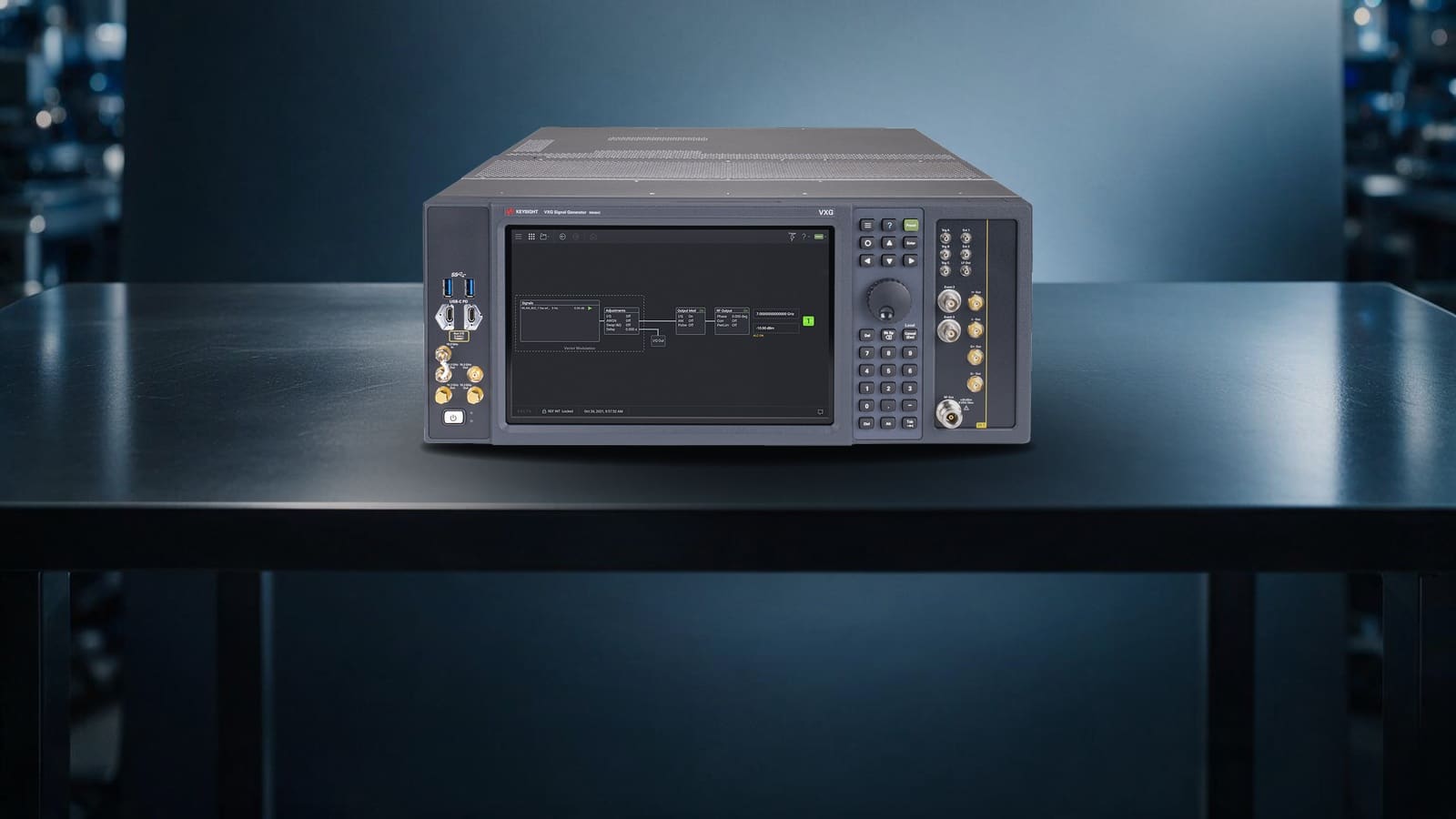

Ở bậc VXG, cơ chế khác hẳn: Option CB5 cho phép ghép 2 hoặc 4 kênh qua một bộ cộng bên ngoài để phát dạng sóng rộng tới 5 GHz hoặc 10 GHz. Nhưng đây không phải băng thông của một kênh, và cũng không phải một cái tick trong đơn hàng: cấu hình này đòi máy nhiều kênh có Option PCH, Option R25 trên mỗi kênh, phần mềm PathWave Signal Generation, và một máy thu được hỗ trợ để thực hiện căn chỉnh. Nếu đang cân nhắc hướng đa kênh cho radar hoặc tác chiến điện tử, bài máy phát dạng sóng tùy ý đa kênh đi sâu hơn vào lớp bài toán này.
Bộ nhớ ARB bao nhiêu là đủ?
Bộ nhớ phát ARB quyết định dạng sóng của bạn dài được bao nhiêu trước khi phải lặp lại. Với khung 5G NR hay một chuỗi bit dài dùng để đo BER, độ dài này là ràng buộc thật, vì một dạng sóng lặp quá sớm sẽ tạo ra chu kỳ nhân tạo mà máy thu có thể “học” được.
Ba bậc máy chênh nhau khoảng một bậc mười: N5166B CXG có 32 MSa chuẩn và lên 512 MSa với Option 022; N5186A MXG bắt đầu ở 256 MSa và lên tới 2048 MSa với Option M20; M9484C VXG lên tới 4096 MSa với Option M40. Lưu ý là bộ nhớ trên MXG và VXG cũng gắn với option băng thông — băng càng rộng thì tốc độ lấy mẫu càng cao, và cùng một lượng mẫu sẽ phát hết nhanh hơn. Đây chính là logic quen thuộc từ thế giới máy phát dạng sóng tuỳ ý; nếu bạn mới tiếp cận, bài máy phát sóng tùy ý (AWG) là gì giải thích quan hệ giữa tốc độ lấy mẫu, độ phân giải và độ dài dạng sóng.

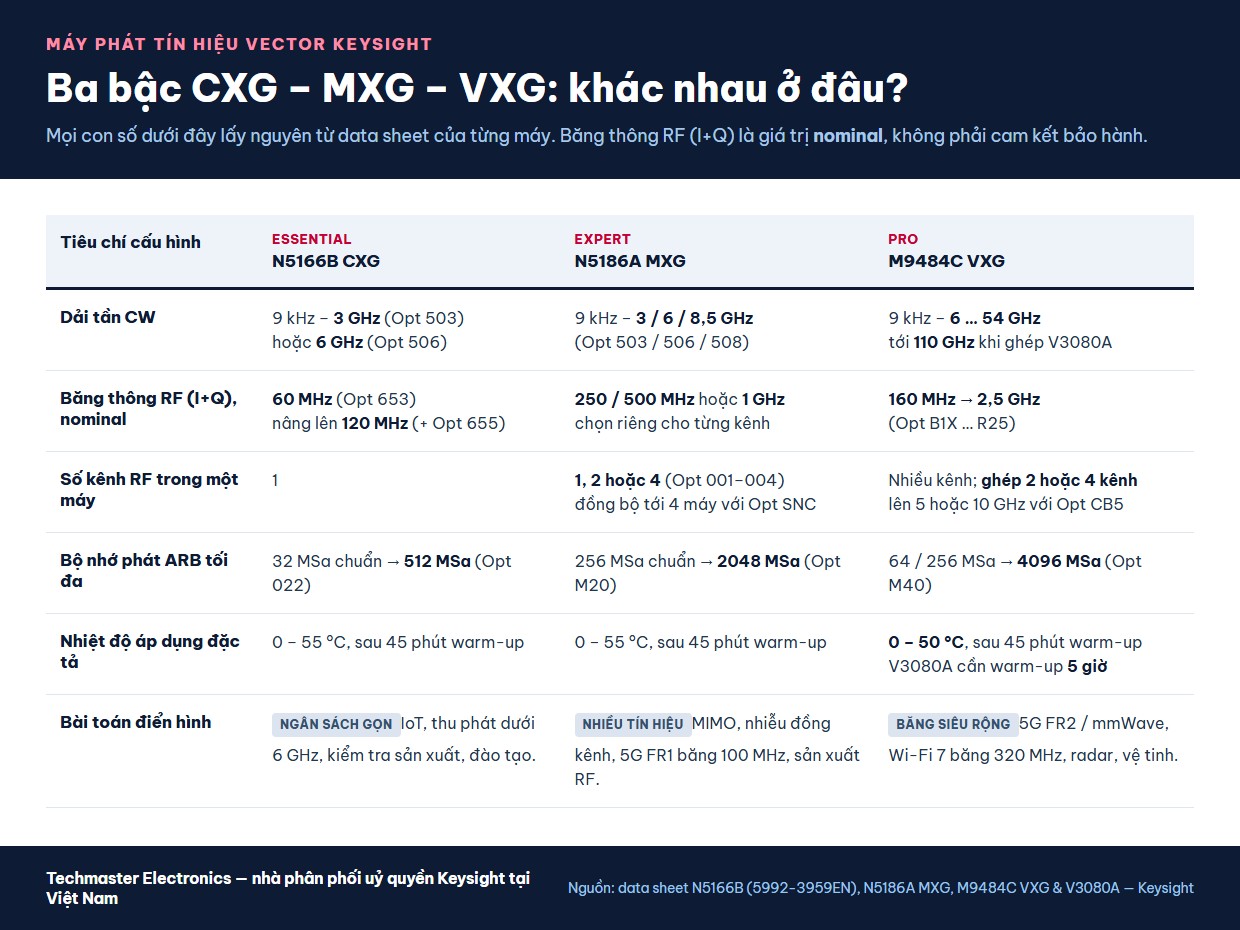

Ba bậc CXG – MXG – VXG khác nhau thế nào?
Phần lớn việc chọn máy phát tín hiệu vector rốt cuộc quy về việc xác định mình thuộc bậc nào. Keysight tự phân ba bậc trên trang sản phẩm của họ là Essential (CXG), Expert (MXG) và Pro (VXG); configuration guide cũng gọi thẳng N5166B CXG là entry-level RF vector signal generator trong họ X-Series. Bảng dưới đây đặt cạnh nhau các con số thực sự khác biệt giữa ba bậc:
| Tiêu chí | N5166B CXG | N5186A MXG | M9484C VXG |
|---|---|---|---|
| Dải tần CW | 9 kHz – 3 GHz hoặc 6 GHz | 9 kHz – 3 / 6 / 8,5 GHz | 9 kHz – 6 … 54 GHz; với V3080A: 10 MHz – 100 GHz (overrange tới 110 GHz) |
| Băng thông RF (I+Q), nominal | 60 MHz → 120 MHz | 250 / 500 MHz hoặc 1 GHz, chọn theo từng kênh | 160 MHz → 2,5 GHz |
| Số kênh RF / một máy | 1 | 1, 2 hoặc 4 (Opt 001–004) | 1, 2 hoặc 4 (Opt 001–004); ghép 2 hoặc 4 kênh lên 5 hoặc 10 GHz (Opt CB5, cần PCH + R25 mỗi kênh) |
| Bộ nhớ phát ARB tối đa | 512 MSa (Opt 022) | 2048 MSa (Opt M20) | 4096 MSa (Opt M40) |
| Nhiệt độ áp dụng đặc tả | 0 – 55 °C | 0 – 55 °C | 0 – 50 °C |
| Bài toán điển hình | IoT, thu phát dưới 6 GHz, kiểm tra sản xuất | MIMO, nhiễu đồng kênh, 5G FR1 100 MHz | 5G FR2 / mmWave, Wi-Fi 7 320 MHz, radar |
(ảnh minh họa: Techmaster)
Giữa CXG và VXG còn một bậc quen thuộc ở nhiều phòng lab Việt Nam là N5182B MXG X-Series (bản 3 GHz cùng dòng là N5172B), với dải tần 3 GHz, 6 GHz hoặc 7,2 GHz (Option 506 kèm FRQ) và băng thông RF (I+Q) 80 MHz, nâng lên 160 MHz khi có đủ Option 656 và 657. Nếu bạn đang dùng model này, bài Keysight N5182B MXG: nguồn RF cho 5G và vi sóng mô tả kỹ hơn năng lực của nó.
Đọc con số EVM trong data sheet thế nào cho đúng?
Khi chọn máy phát tín hiệu vector, EVM là chỉ số hay bị đem ra so sánh nhất — và cũng là chỗ dễ so sai nhất. Lý do: mỗi data sheet đo EVM ở một bộ điều kiện riêng, nên hai con số đẹp không có nghĩa là hai máy đứng cùng một vạch xuất phát.
Cụ thể với hai máy trong bài. N5186A MXG công bố EVM cho 5G NR FR1 ở dạng sóng 100 MHz, 256QAM, 60 kHz SCS, mức công suất −10 dBm đến +5 dBm: 0,25 % tại 2 GHz, 0,27 % tại 3,55 GHz và 0,29 % tại 4,5 GHz — tất cả đều được ghi là typical. M9484C VXG công bố cho 5G NR FR1 ở 100 MHz, đường xuống, 256QAM, 30 kHz SCS, có Option ST6: 0,13 % tại 2 GHz và 0,18 % tại 4,5 GHz — ghi là measured. Khác cả khoảng cách sóng mang con, khác cả hướng truyền, khác cả nhãn dữ liệu, nên đặt hai dãy số này cạnh nhau rồi kết luận “máy nào tốt hơn” là một phép so sánh không hợp lệ.
Điều đáng nhớ hơn nằm ở phần định nghĩa đầu mỗi data sheet: Keysight ghi rõ typical là mức mà 80 % số máy đạt được với độ tin cậy 90 % ở khoảng 25 °C và không nằm trong phạm vi bảo hành sản phẩm; measured và nominal cũng vậy. Chỉ những dòng được đánh dấu là specification mới là cam kết. Khi so sánh báo giá, hãy yêu cầu đối chiếu đúng loại nhãn ở đúng điều kiện đo.
Con số EVM cũng chỉ có nghĩa khi máy thu của bạn đủ tốt để nhìn thấy nó — đó là lý do phép đo EVM luôn đi theo cặp với một máy phân tích tín hiệu phù hợp, như đã bàn trong bài so sánh máy phân tích tín hiệu Keysight N9020B MXA với CXA, EXA và PXA.
Một chi tiết kiến trúc đáng chú ý trên N5186A là gì?
Trong mục đặc tả điều chế vector của N5186A, dòng “Carrier leakage” không ghi một con số dB nào mà ghi: None (direct digital modulation, no I/Q modulator). Máy dựng tín hiệu bằng điều chế số trực tiếp, không đi qua một bộ điều chế I/Q tương tự — nên không có rò sóng mang kiểu cân bằng I/Q lệch, thứ vốn phải hiệu chỉnh định kỳ trên kiến trúc cũ.
Đi kèm với đó, data sheet công bố đáp tuyến trên toàn băng điều chế trong dải 400 MHz – 8,5 GHz là ± 0,6 dB về biên độ và ± 5° về pha (measured). Với phép đo cần dạng sóng phẳng trên vài trăm MHz, đây là con số đáng đưa vào bảng so sánh hơn là một dòng EVM đơn lẻ.
Thị trường Việt Nam đang cần cấu hình nào?
Bối cảnh trong nước đang đẩy nhu cầu về phía băng thông rộng hơn. Các nhà mạng đã bước vào giai đoạn thương mại hoá 5G trên diện rộng, và Viettel đã triển khai thương mại trạm 5G Open RAN “Make in Vietnam” — nghĩa là chuỗi thiết kế, tích hợp và đo kiểm khối vô tuyến đang dịch chuyển vào Việt Nam chứ không chỉ nhập nguyên cụm. Bộ Khoa học và Công nghệ cũng xác định thương mại hoá 5G là một hướng đột phá theo Nghị quyết 57.
Từ đó có thể phác ba nhóm nhu cầu thường gặp. Nhóm sản xuất và kiểm tra thiết bị đầu cuối dưới 6 GHz — IoT, module Wi-Fi, thiết bị công nghiệp — thường đủ dùng với bậc CXG, nơi chi phí trên mỗi trạm đo mới là biến số quyết định. Nhóm R&D vô tuyến và tích hợp khối RU cần 5G FR1 băng 100 MHz kèm nhiều kênh đồng pha cho MIMO, tức là vùng của N5186A MXG. Nhóm nghiên cứu mmWave, Wi-Fi 7 và radar mới thực sự cần tới bậc VXG, và cũng là nhóm ít nhất về số lượng.
Nếu chuỗi đo của bạn còn liên quan tới mô phỏng mạng cho thiết bị đầu cuối, bài đo kiểm thiết bị 5G với bộ mô phỏng mạng Keysight E7515B UXM bổ sung góc nhìn ở lớp giao thức.

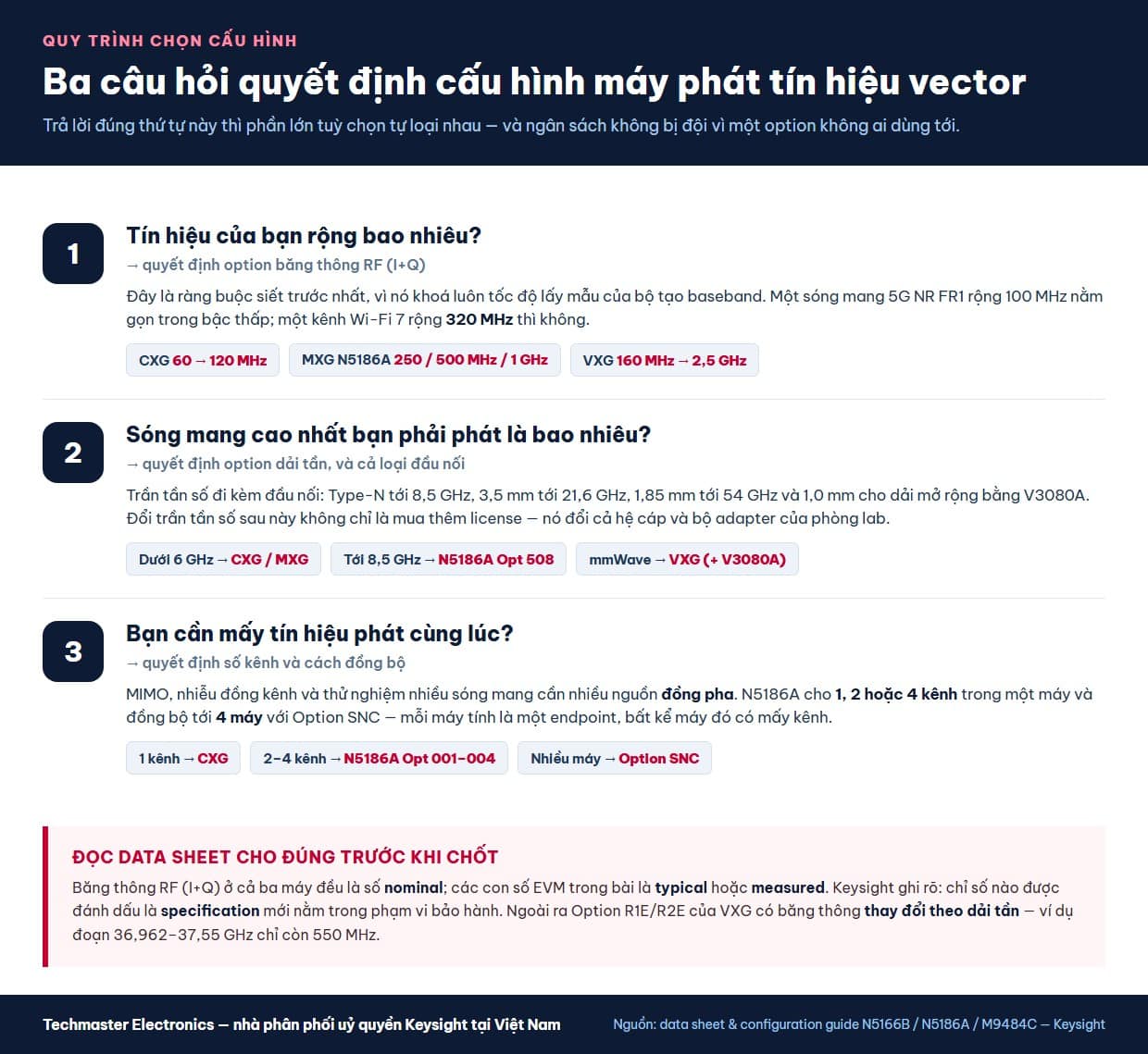

Quy trình bốn bước để chọn máy phát tín hiệu vector
Gộp lại, thứ tự trả lời câu hỏi quan trọng không kém bản thân câu trả lời — làm đúng thứ tự thì phần lớn tuỳ chọn tự loại nhau:
- Bề rộng tín hiệu lớn nhất trong ba năm tới là bao nhiêu? Con số này chốt option băng thông RF (I+Q), và gián tiếp chốt luôn tốc độ lấy mẫu.
- Sóng mang cao nhất phải phát là bao nhiêu? Con số này chốt option dải tần — và kéo theo loại đầu nối cùng toàn bộ hệ cáp, adapter đi kèm.
- Cần mấy tín hiệu phát cùng lúc, có cần đồng pha không? Nếu có, cân nhắc máy nhiều kênh trước khi nghĩ tới việc ghép nhiều máy.
- Dạng sóng dài bao nhiêu trước khi được phép lặp? Con số này chốt option bộ nhớ ARB, thường là tuỳ chọn rẻ nhất trong bốn nhưng lại hay bị bỏ sót.
(ảnh minh họa: Techmaster)
Sau khi đã chốt bốn con số trên, việc chọn máy phát tín hiệu vector chỉ còn là đối chiếu báo giá theo đúng mã option — vì như đã nói ở trên, cùng một model có thể chênh nhau rất nhiều tuỳ cấu hình. Techmaster Electronics là nhà phân phối uỷ quyền của Keysight tại Việt Nam và đồng thời là phòng hiệu chuẩn được công nhận ISO/IEC 17025, nên có thể tư vấn cả cấu hình mua mới lẫn kế hoạch hiệu chuẩn định kỳ cho máy đang có. Bạn có thể xem thêm toàn bộ danh mục tại trang Keysight của Techmaster hoặc liên hệ Techmaster để được tư vấn cấu hình cụ thể.
Câu hỏi thường gặp
Băng thông RF (I+Q) và băng thông kênh của tín hiệu 5G khác nhau thế nào?
Băng thông RF (I+Q) là năng lực tối đa của máy phát; băng thông kênh là bề rộng của tín hiệu bạn thực sự phát. Máy phải có băng thông RF (I+Q) lớn hơn hoặc bằng bề rộng tín hiệu, và nên dư ra một khoảng nếu bạn còn muốn đặt thêm kênh nhiễu kề trong cùng một dạng sóng. Lưu ý rằng con số băng thông RF (I+Q) trong data sheet Keysight là giá trị nominal.
Option channel bonding của VXG có nghĩa là máy đạt băng thông 10 GHz không?
Không. Option CB5 ghép 2 hoặc 4 kênh qua một bộ cộng bên ngoài để phát dạng sóng rộng tối đa 5 GHz hoặc 10 GHz. Băng thông của một kênh đơn lẻ vẫn là tối đa 2,5 GHz với Option R25. Cấu hình ghép kênh còn yêu cầu Option PCH, Option R25 trên mỗi kênh, phần mềm PathWave Signal Generation và một máy thu được hỗ trợ để căn chỉnh.
Có thể nâng cấp băng thông hoặc dải tần sau khi đã mua không?
Tuỳ tuỳ chọn và tuỳ model, và khác biệt giữa hai bậc máy rất lớn. Trên N5186A MXG, nâng băng thông RF (I+Q) 250 → 500 MHz → 1 GHz và nâng trần tần số 3 → 6 → 8,5 GHz đều được configuration guide ghi là customer installable, license key — làm được tại chỗ. Ngược lại, nâng trần tần số của M9484C VXG (ví dụ 6 → 8,5 GHz) được ghi rõ là return to factory, tức phải trả máy về nhà máy. Riêng nhóm nâng cấp bộ nhớ ARB của N5186A thì yêu cầu Option 099 (expanded license key upgradability) phải có sẵn từ đầu — Option 099 áp cho các option 1EA, 1EQ, EP3, EP4 và UNV. Ngoài ra nâng trần tần số kéo theo thay đổi đầu nối, nên cần tính cả chi phí cáp và adapter.
Máy phát tín hiệu vector có cần hiệu chuẩn định kỳ không?
Có. Mọi đặc tả trong data sheet đều gắn với điều kiện “một máy đã được hiệu chuẩn”, lưu trong dải nhiệt độ vận hành ít nhất 2 giờ và đã warm-up 45 phút. Chu kỳ hiệu chuẩn định kỳ là cách duy nhất để giữ các con số đó còn hiệu lực. Techmaster cung cấp dịch vụ hiệu chuẩn theo ISO/IEC 17025 cho nhóm thiết bị RF/vi sóng.
Nguồn kỹ thuật: data sheet N5186A MXG Vector Signal Generator và M9484C VXG & V3080A, data sheet N5166B CXG (5992-3959EN) và N5182B MXG X-Series — Keysight Technologies.
