Đo công suất RF trong phòng lab thì đơn giản: cảm biến cắm vào máy đo hoặc cổng USB của laptop, cáp ngắn, người đứng ngay cạnh. Bài toán khác hẳn khi điểm cần đo nằm trong phòng máy của một trạm BTS, trong tủ máy phát trên đồi, hay trong buồng chống nhiễu của một dây chuyền kiểm tra module RF, còn máy tính điều khiển ở cách đó vài chục mét. Cáp USB không đi xa được, kéo cáp RF dài thì suy hao và sai số tăng theo. Cảm biến công suất LAN giải bài toán này theo cách ngược lại: đưa cả phần đo ra tận điểm đo, rồi kéo về một sợi cáp mạng. Bài viết này phân tích hai model 6 GHz của Keysight là L2051XA và L2061XA, dựa trên data sheet X-Series của Keysight (3120-1424.EN, bản 01/2026), tải tại trang hỗ trợ L2061XA của Keysight.
Cảm biến công suất LAN là gì?

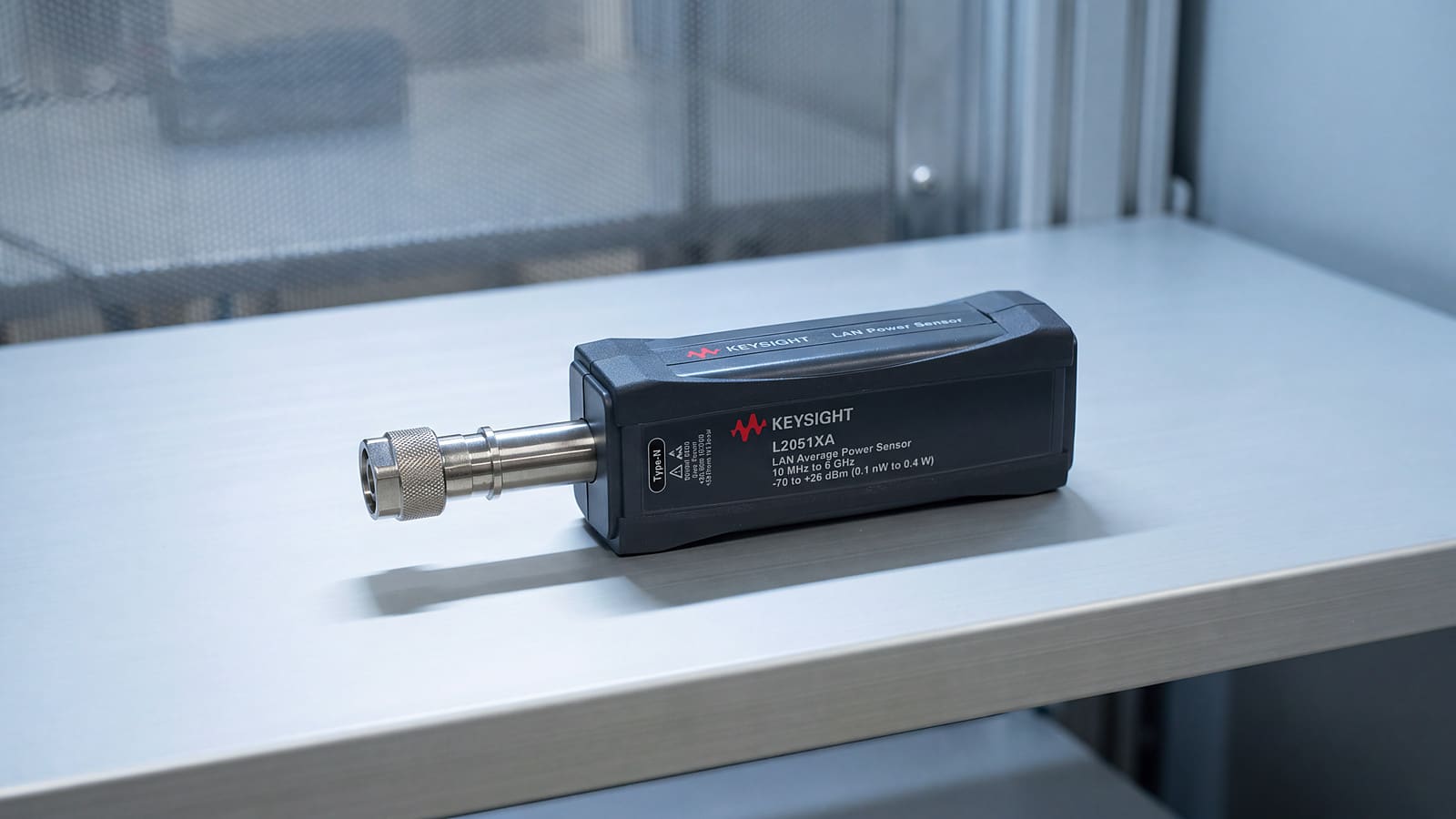

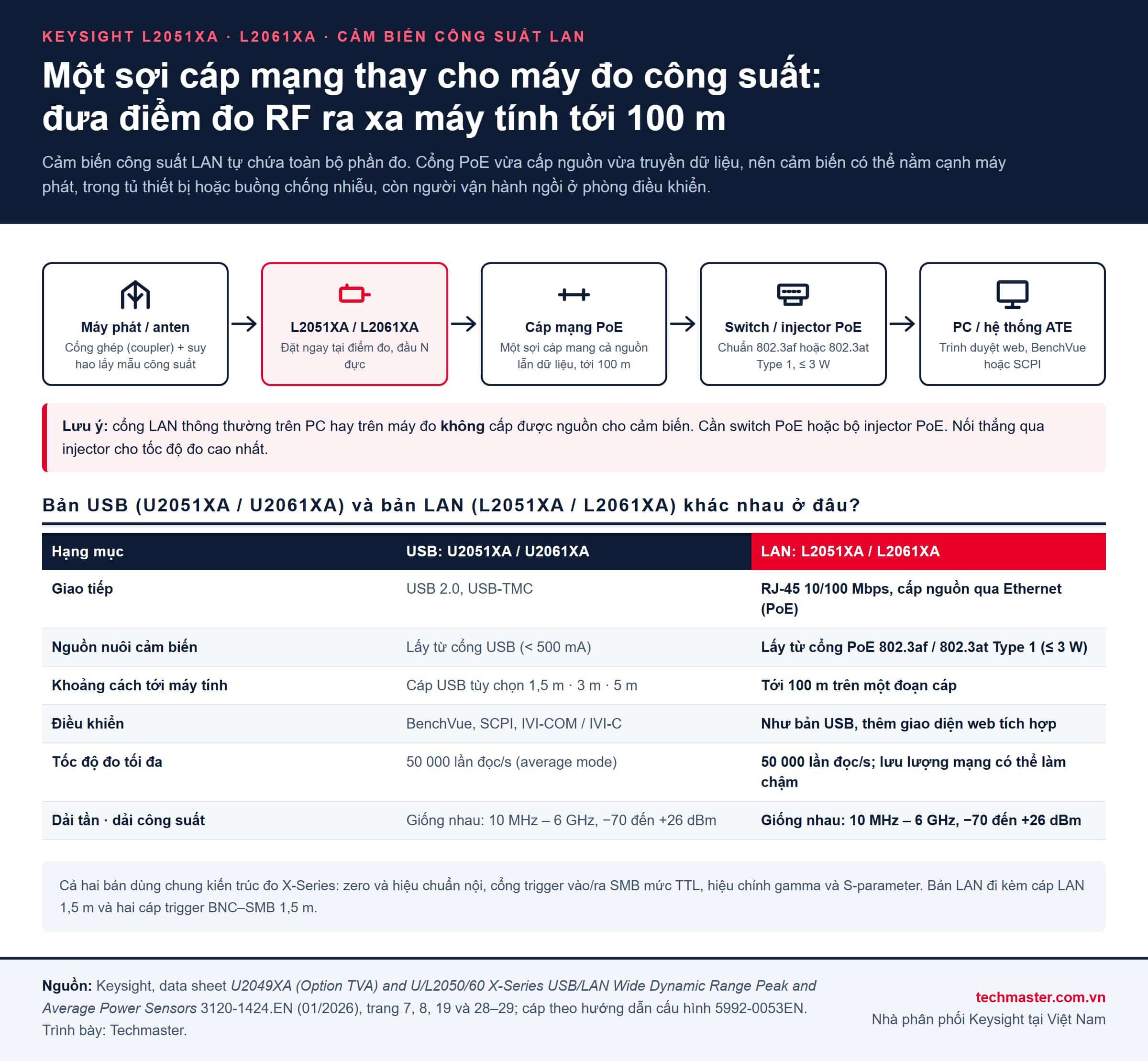

Đây là cảm biến công suất RF hoạt động độc lập, không cần máy đo công suất đi kèm và không cần bộ nguồn rời. Toàn bộ mạch tách sóng, số hóa và xử lý nằm trong thân cảm biến. Thay vì cổng USB, cảm biến có một cổng RJ-45 10/100 Mbps hỗ trợ cấp nguồn qua Ethernet (Power over Ethernet, PoE) theo chuẩn IEEE 802.3af hoặc 802.3at Type 1, công suất tiêu thụ không quá 3 W. Một sợi cáp mạng vừa nuôi cảm biến vừa truyền dữ liệu, và theo Keysight, mỗi đoạn cáp có thể dài tới 100 m.
Keysight đặt các model này trong dòng X-Series dải động rộng, gồm bản USB (U205x/U206x) và bản LAN (L205x/L206x) dùng chung kiến trúc đo. Ở dải 10 MHz – 6 GHz với đầu nối N đực có hai lựa chọn: L2051XA chỉ đo công suất trung bình, L2061XA đo cả công suất đỉnh lẫn trung bình. Nếu cần lên 18 GHz, cùng họ có L2052XA; nếu cần tổng quan cách chọn đầu đo theo dạng tín hiệu, xem bài chọn đúng cảm biến công suất RF.
Vì sao cần giám sát công suất RF từ xa qua cáp mạng?

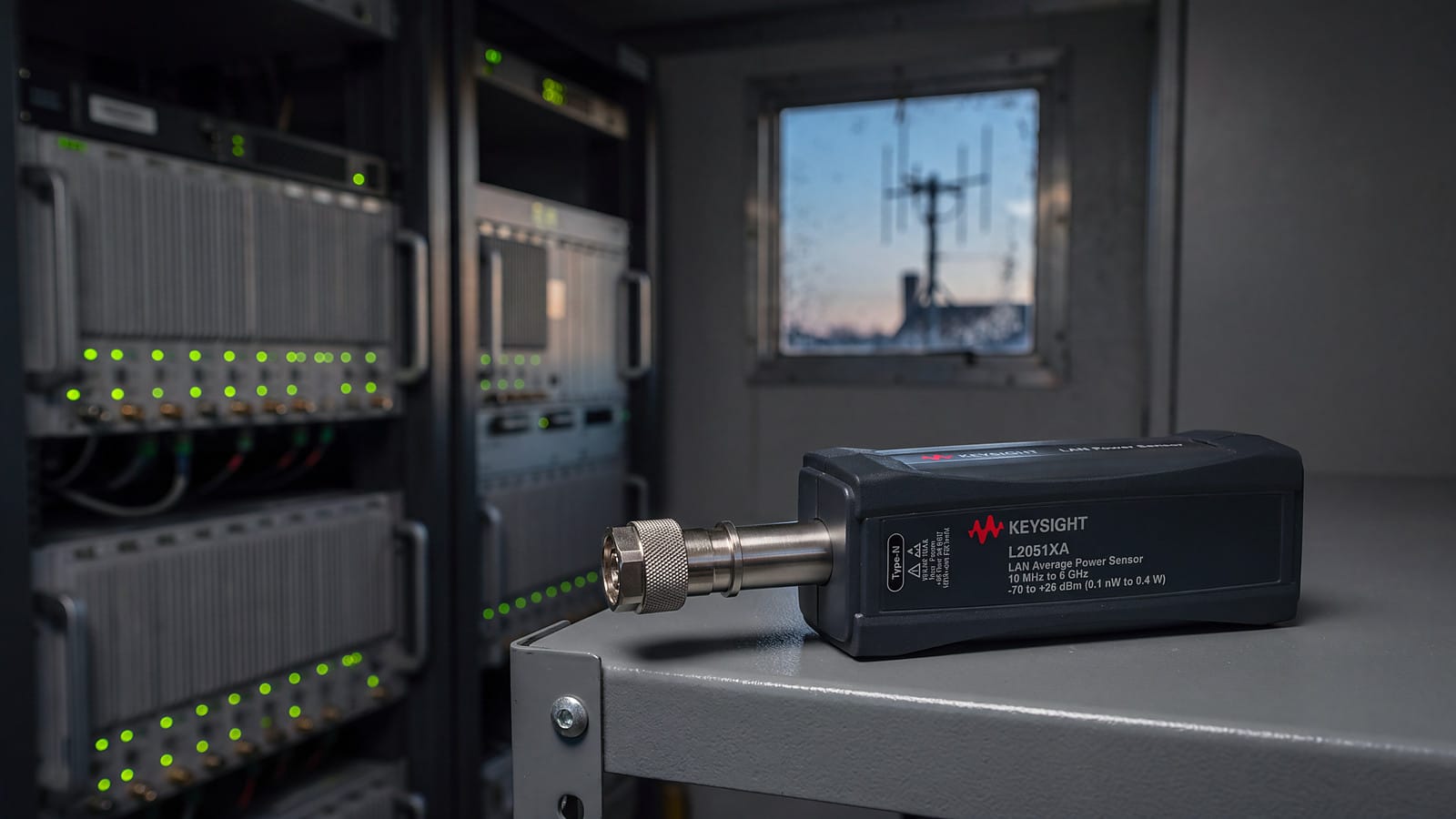

Ở Việt Nam, nhu cầu này lớn dần theo hạ tầng vô tuyến. Theo VnEconomy (03/2025), Viettel khi đó đã có hơn 6.500 trạm BTS 5G và đặt mục tiêu 20.000 trạm ngay trong năm 2025, MobiFone đặt mục tiêu thêm 10.000 trạm phát sóng, và để phủ 5G toàn quốc Việt Nam có thể cần tới 200.000 trạm. Mỗi trạm, mỗi máy phát là một điểm cần biết công suất phát có đúng mức và ổn định hay không. Trong nhà máy, các dây chuyền lắp ráp module vô tuyến, thiết bị IoT và router Wi-Fi cũng cần đo công suất ở nhiều trạm kiểm tra cùng lúc.
Có ba lý do khiến bản LAN phù hợp hơn bản USB trong các tình huống đó:
- Khoảng cách: cáp USB của bản U-series có các tùy chọn 1,5 m, 3 m và 5 m. Bản LAN chạy tới 100 m trên một đoạn cáp, đủ để đi từ tủ thiết bị về phòng điều khiển.
- Đường RF ngắn: đặt cảm biến ngay tại cổng ghép của máy phát nghĩa là không phải kéo cáp đồng trục dài về phía người vận hành. Cáp RF dài vừa tăng suy hao, vừa thêm một phần tử phải hiệu chỉnh.
- Không cần máy tính tại chỗ: cảm biến có giao diện web tích hợp với mặt máy ảo, mở bằng trình duyệt từ bất kỳ máy nào trong mạng. Hệ thống tự động thì điều khiển bằng lệnh SCPI hoặc driver IVI-COM / IVI-C.
Đây đúng là bài toán giám sát công suất RF từ xa: nhiều điểm đo rải rác, một nơi tập trung dữ liệu. Với các phép giám sát phổ tần rộng hơn như phát hiện phát xạ lạ, nên kết hợp thêm máy phân tích phổ như trong bài quản lý phổ tần: giám sát và phân loại phát xạ.
L2051XA và L2061XA đo được những gì?
Cả hai model có dải công suất ở chế độ trung bình từ −70 đến +26 dBm, tức 96 dB dải động, tương đương 0,1 nW đến 0,4 W như ghi trên nhãn máy. Sai số cơ bản khi đo công suất trung bình là ≤ ±0,18 dB (±4,0 %) trong dải 30 MHz – 6 GHz và ≤ ±0,20 dB dưới 30 MHz. Keysight công bố con số này trong điều kiện công suất từ −45 đến +26 dBm, SWR của thiết bị cần đo nhỏ hơn 1,2, đo free run và lấy trung bình 32 lần; ngoài điều kiện đó cần tính độ không đảm bảo đo theo phụ lục của data sheet.
Phần cứng bên trong dùng bốn đường diode song song, giữ mọi diode trong vùng bình phương nên cảm biến đo được công suất trung bình của tín hiệu điều chế băng rộng như 5G, LTE-Advanced 100 MHz hay Wi-Fi 802.11ac 80/160 MHz. Tốc độ đo tối đa đạt 50.000 lần đọc mỗi giây ở chế độ trung bình với aperture 20 µs; chế độ free run là 25.000 lần đọc/giây; riêng L2061XA đo theo cổng thời gian với trigger ngoài đạt 20.000 lần đọc/giây. Data sheet lưu ý: qua kết nối LAN, lưu lượng mạng có thể làm tốc độ giảm tạm thời, nối thẳng vào máy tính qua injector PoE cho tốc độ cao nhất.
Khác biệt nằm ở đường đo đỉnh. Keysight L2061XA có băng thông video tới 5 MHz (với sóng mang từ 300 MHz trở lên), thời gian lên/xuống ≤ 100 ns, đo được xung rộng tối thiểu 250 ns và tự động phân tích tham số của tới 20 xung trong một lần bắt: độ rộng xung, chu kỳ, duty cycle, thời gian lên và xuống. Ở chế độ đo đỉnh, dải công suất là −40 đến +26 dBm khi đặt VBW Off hoặc High, mở rộng xuống −45 dBm khi đặt VBW Medium hoặc Low. L2051XA không có các phép đo này.

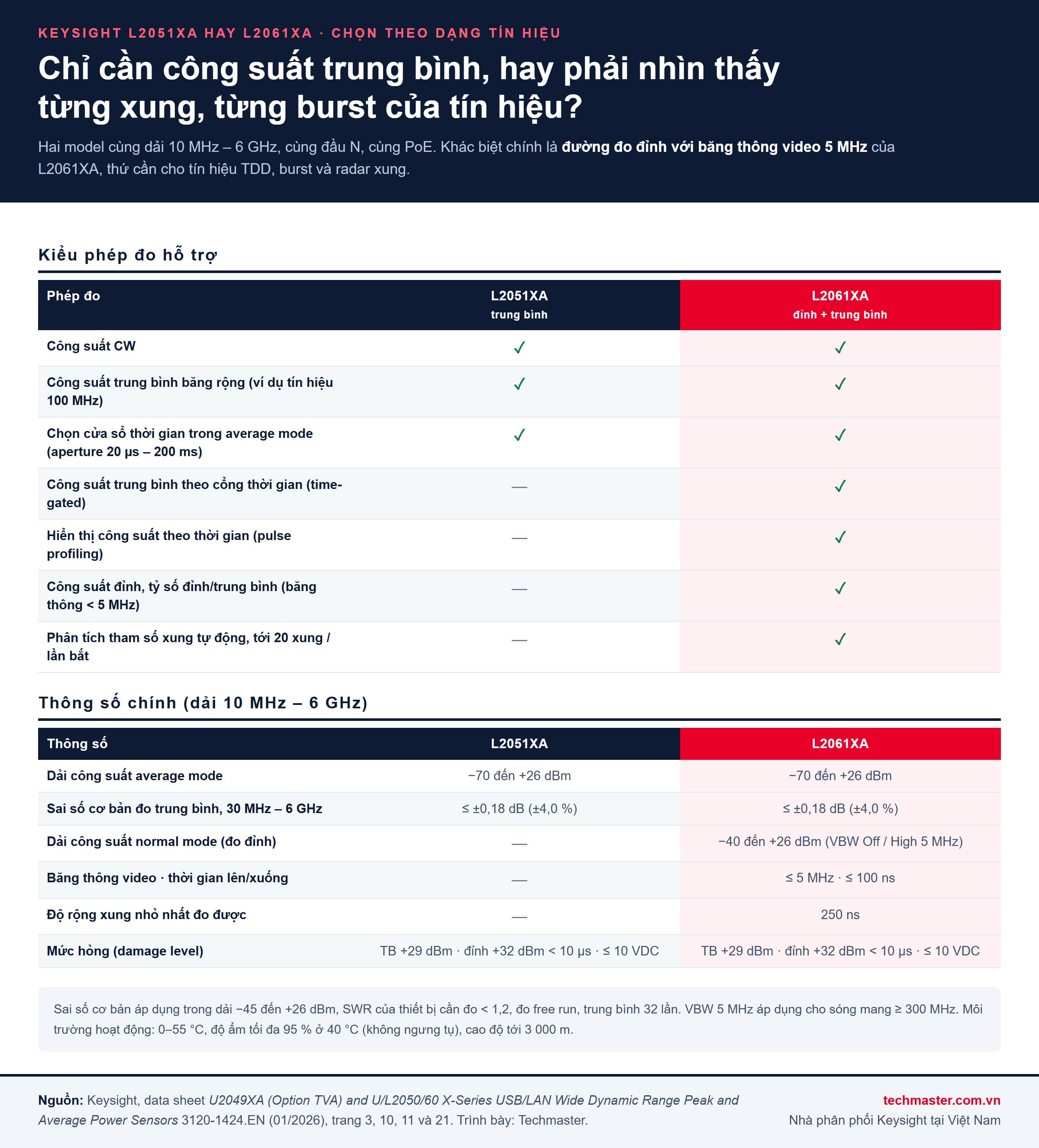

Khi nào chọn L2051XA, khi nào cần L2061XA?
Chọn L2051XA khi tín hiệu là sóng liên tục hoặc khi chỉ cần công suất trung bình: theo dõi công suất phát của máy phát hoạt động liên tục, kiểm tra mức ra của bộ khuếch đại ở trạm kiểm tra cuối dây chuyền, giám sát mức tín hiệu trong hệ thống phân phối RF. Tính năng chọn cửa sổ thời gian trong chế độ trung bình (aperture từ 20 µs đến 200 ms, độ phân giải 100 ns) vẫn cho phép đo một đoạn tín hiệu xác định sau trigger mà không cần bản đo đỉnh.
Chọn L2061XA khi tín hiệu là burst hoặc xung và cần biết công suất bên trong burst: đo công suất trung bình theo cổng thời gian cho khung TDD, xem dạng công suất theo thời gian, đo công suất đỉnh và tỷ số đỉnh/trung bình của tín hiệu có băng thông dưới 5 MHz, hoặc đặc tính hóa xung radar. Cảm biến có sẵn các preset cho DME, GSM, EDGE, WCDMA, WLAN và LTE cùng chức năng tự phát hiện burst. Với phép đo xung chuyên sâu hơn, CCDF và trigger nâng cao, tham khảo thêm bài đo xung và CCDF với Keysight U2021XA hoặc cảm biến công suất đỉnh N1921A/N1922A.
Nếu dải 6 GHz không đủ, cùng họ có các bản LAN tới 67 GHz, và U2049XA là cảm biến LAN đo đỉnh và trung bình 10 MHz – 33 GHz với tùy chọn TVA chịu được buồng chân không nhiệt cho thử nghiệm vệ tinh. Phân tích riêng về model này có trong bài đánh giá cảm biến công suất U2049XA.
Lắp cảm biến công suất LAN tại trạm hoặc trong tủ ATE như thế nào?
Điểm dễ sai nhất là nguồn nuôi. Data sheet nhấn mạnh: cổng LAN thông thường trên máy tính hay trên máy đo chỉ truyền dữ liệu, không cấp được nguồn cho cảm biến. Cần một switch PoE hoặc bộ injector PoE chuẩn 802.3af / 802.3at Type 1 giữa cảm biến và mạng. Theo data sheet và hướng dẫn cấu hình 5992-0053EN của Keysight, cảm biến đi kèm một cáp LAN 1,5 m và hai cáp trigger BNC–SMB 1,5 m.
Điểm thứ hai là mức công suất. Cảm biến đo tối đa +26 dBm và mức hỏng là +29 dBm trung bình, +32 dBm đỉnh trong thời gian dưới 10 µs, điện áp DC ≤ 10 V. Công suất ra của máy phát vô tuyến thường lớn hơn nhiều, nên cảm biến phải lấy mẫu qua cổng ghép (coupler) và bộ suy hao. Phần suy hao và đáp ứng tần số của các phần tử đó không cần cộng tay: đo S-parameter của coupler và bộ suy hao bằng máy phân tích mạng, nạp file Touchstone vào cảm biến, chức năng S-parameter correction sẽ quy kết quả về điểm cần đo. Chức năng gamma correction bù thêm sai số do phối hợp trở kháng.
Điểm thứ ba là đồng bộ và độ ổn định. Cảm biến có zero và hiệu chuẩn nội, thực hiện được khi vẫn đang nối với thiết bị cần đo, rất tiện cho điểm đo đặt cố định lâu ngày. Cổng trigger vào/ra mức TTL cho phép nối nhiều cảm biến thành chuỗi để đo đồng bộ nhiều kênh, ví dụ trong hệ thống đo nhiều anten như bài đo kiểm mảng ăng-ten trạm gốc AAS. Điều kiện hoạt động là 0–55 °C, độ ẩm tối đa 95 % ở 40 °C không ngưng tụ, cao độ tới 3.000 m; phòng máy trạm BTS hay tủ ngoài trời cần giữ trong giới hạn này.
Phần mềm và tích hợp vào hệ thống đo tự động ra sao?
Mỗi cảm biến X-Series đi kèm ứng dụng Keysight BenchVue Power Meters/Sensors để đo, ghi dữ liệu và hiển thị mà không cần lập trình; phần mềm chạy trên Windows 11, 10 và 8. Với tủ ATE, cảm biến nhận lệnh SCPI chuẩn qua socket LAN, có driver IVI-COM và IVI-C, nên tích hợp được vào các nền tảng kiểm tra đang dùng trong nhà máy. Bản L206x còn cho phép hạ tốc độ lấy mẫu từ 20 MSa/s xuống 1 MSa/s và lưu tới 1 triệu mẫu trong bộ nhớ, đáp ứng yêu cầu ghi dạng sóng công suất theo phương pháp của ETSI.
Khi cần một máy đo công suất có màn hình đặt tại bàn, Techmaster có dòng máy đo công suất EPM N1913B. Còn khi cần chuẩn công suất cho phòng hiệu chuẩn, cảm biến diode như L2051XA không thay được cảm biến nhiệt điện; xem bài chọn cảm biến nhiệt điện N8480 hay U8480.
Techmaster Electronics là nhà phân phối ủy quyền của Keysight tại Việt Nam, cung cấp trọn dòng thiết bị đo Keysight kèm tư vấn cấu hình, hiệu chuẩn theo ISO/IEC 17025 và hỗ trợ kỹ thuật. Để chọn giữa L2051XA, L2061XA hay một model tần số cao hơn cho trạm phát hoặc dây chuyền của bạn, hãy liên hệ Techmaster.
Câu hỏi thường gặp
Cảm biến công suất LAN có cắm thẳng vào cổng mạng của máy tính được không?
Không. Cổng LAN thông thường trên máy tính hay máy đo chỉ truyền dữ liệu. L2051XA và L2061XA lấy nguồn qua PoE, nên cần switch PoE hoặc injector PoE chuẩn IEEE 802.3af hoặc 802.3at Type 1; cảm biến tiêu thụ không quá 3 W. Nối thẳng qua injector cho tốc độ đo cao nhất.
L2051XA và L2061XA khác nhau thế nào?
Cả hai cùng dải 10 MHz – 6 GHz, cùng dải −70 đến +26 dBm và sai số cơ bản ≤ ±0,18 dB từ 30 MHz đến 6 GHz. L2051XA chỉ đo công suất trung bình. L2061XA đo thêm công suất đỉnh, công suất theo cổng thời gian và tham số xung, với băng thông video tới 5 MHz và độ rộng xung tối thiểu 250 ns.
Cáp mạng nối cảm biến công suất LAN dài tối đa bao nhiêu?
Theo data sheet Keysight, mỗi đoạn cáp PoE tới cảm biến dài tối đa 100 m. Cảm biến cũng hoạt động qua hạ tầng mạng của nhà máy hoặc trạm, nhưng lưu lượng mạng có thể làm tốc độ đo giảm tạm thời.
Có đo trực tiếp công suất máy phát vài chục watt được không?
Không. Cảm biến đo tối đa +26 dBm (0,4 W) và mức hỏng là +29 dBm trung bình. Cần lấy mẫu qua cổng ghép và bộ suy hao, sau đó nạp S-parameter của các phần tử này vào cảm biến để kết quả được quy về điểm cần đo.
