Bộ tạo tín hiệu analog - Keysight N5181B

Bộ tạo tín hiệu analog – Keysight N5181B

Giá: Liên hệ

Mô tả ngắn:

Generate the signals you need with outstanding hardware performance, including unmatched phase noise and spurious characteristics
Drive power amplifiers and characterize nonlinear behavior with industry-leading output power
Thoroughly test receiver performance by simulating complex analog modulation scenarios with multi-function generator capability
Lower your cost of ownership with 3-year cal cycles and comprehensive solutions for self-maintenance

Mô tả
Đánh giá (0)

Thông số kỹ thuật của Bộ tạo tín hiệu analog – Keysight N5181B

General technical data:
Frequency range	9 kHz to 6 GHz
Frequency resolution:	0.001 Hz
Amplitude range:	+ 19 to – 144 dBm (Standard)
Amplitude resolution:	0.01 dB
Phase noise at 1 GHz, 20 kHz offset:	– 146 dBc/Hz
Spurious at 1 GHz (nonharmonics):	– 96 dBc
Output power at 1 GHz:	+ 27 dBm
Sweep Modes:	Step sweep, list sweep
Modulation:	Analog (FM, AM, Phase)
Connectors:	Type N output, various I/O connectors
ACPR (vector) W-CDMA 64 DPCH	– 73 dBc
EVM (vector) 802.11ac/LTE	0.4 percent
Bandwidth (vector)	160 MHz
Arbitrary waveform memory (vector)	1024 MSa
Kích thước:	88 mm (H) x 426 mm (W) x 489 mm (L)
Trọng lượng tịnh:	≤ 13.6 kg (30 lb)

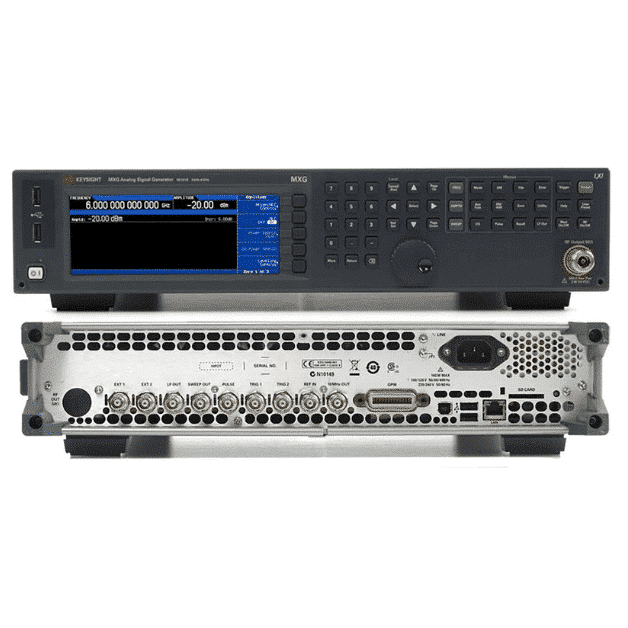

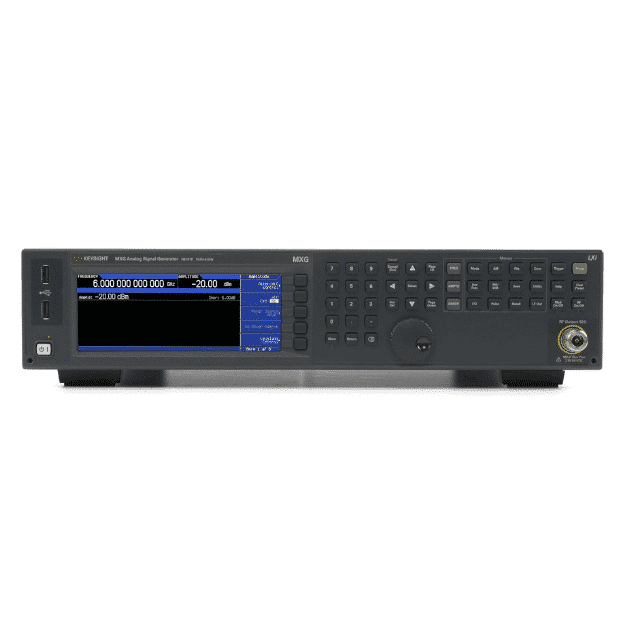

Bộ tạo tín hiệu analog – Keysight N5181B

Keysight N5181B là một máy phát tín hiệu analog RF thuộc dòng MXG X-Series. Thiết bị này được thiết kế để tạo ra các tín hiệu RF chính xác và ổn định trong dải tần rộng, làm cho nó trở thành một công cụ lý tưởng cho các ứng dụng yêu cầu hiệu suất cao. Các ứng dụng này bao gồm thử nghiệm linh kiện RF, thử nghiệm bộ thu và mô phỏng tín hiệu.

Một đặc điểm nổi bật của Bộ phát tín hiệu analog – Keysight N5181B là dải tần rộng. Thiết bị cung cấp dải tần từ 9 kHz đến 3 GHz hoặc 6 GHz, tùy thuộc vào các tùy chọn được cài đặt. Hơn nữa, khả năng mở rộng lên đến 7,2 GHz có sẵn thông qua bộ mở rộng tần số N5182BX07, tăng thêm tính linh hoạt cho thiết bị.

Ngoài ra, Keysight N5181B còn tự hào về độ phân giải tần số cao, với độ phân giải tần số là 0,001 Hz. Điều này cho phép điều khiển tần số rất chính xác, điều cần thiết cho các ứng dụng nhạy cảm.

Công suất đầu ra mạnh mẽ

Về khả năng đầu ra, máy phát này có khả năng cung cấp công suất đầu ra mạnh mẽ. Tính năng này đặc biệt quan trọng đối với việc thử nghiệm bộ khuếch đại công suất và đặc tính hóa hành vi phi tuyến. Điều quan trọng cần lưu ý là công suất đầu ra tối đa có thể thay đổi tùy thuộc vào dải tần và các tùy chọn cụ thể được sử dụng.

Nhiễu pha thấp là một khía cạnh quan trọng khác của Keysight N5181B. Thiết bị được thiết kế để có nhiễu pha thấp, một yếu tố quan trọng đối với các ứng dụng yêu cầu độ tinh khiết tín hiệu cao. Hiệu suất nhiễu pha của máy phát được chỉ định ở nhiều độ lệch tần số khác nhau, cung cấp thông tin chi tiết về khả năng của nó trong các tình huống khác nhau.

Ngoài ra, Keysight N5181B hỗ trợ nhiều loại điều chế analog, bao gồm AM, FM và điều chế pha. Tính linh hoạt này làm cho nó phù hợp với nhiều nhu cầu điều chế tín hiệu khác nhau.

Tốc độ chuyển mạch tần số nhanh là một tính năng có giá trị khác của thiết bị. Tốc độ chuyển mạch nhanh này đặc biệt quan trọng trong môi trường thử nghiệm và sản xuất tự động, nơi hiệu quả là chìa khóa.

Keysight N5181B tìm thấy ứng dụng trong một loạt các lĩnh vực. Nó phù hợp cho các ứng dụng như thử nghiệm linh kiện RF, thử nghiệm bộ thu, mô phỏng tín hiệu và thử nghiệm trong các ngành dọc như hàng không vũ trụ và quốc phòng, ô tô và thông tin liên lạc không dây.
