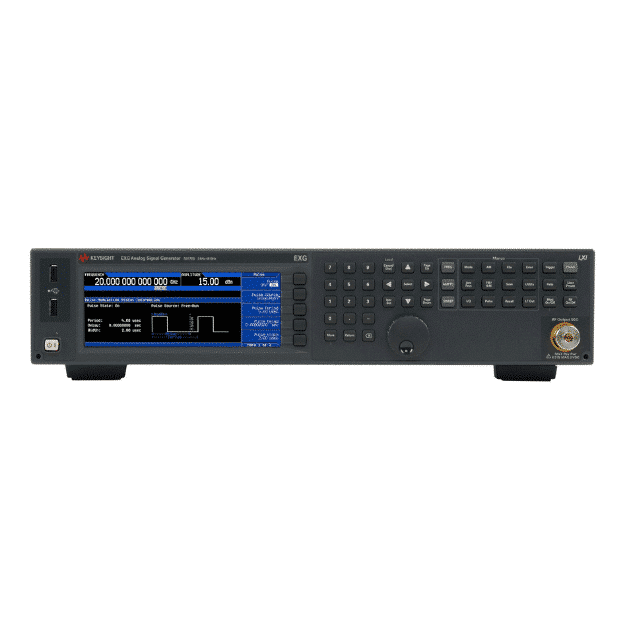

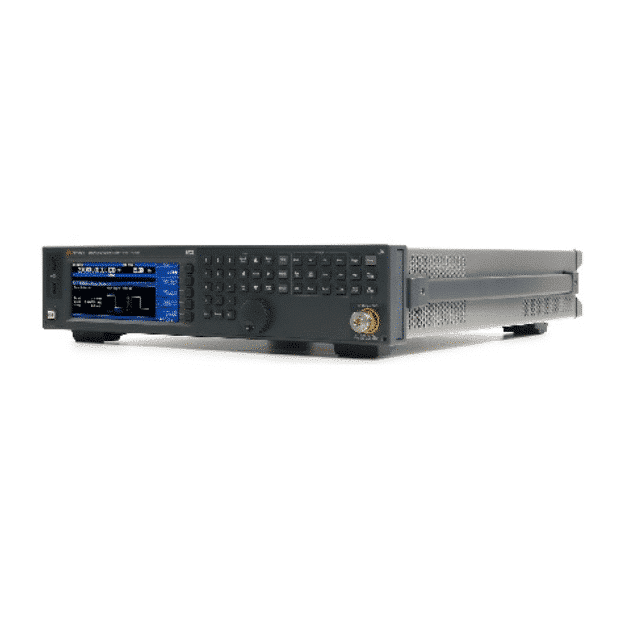

Bộ tạo tín hiệu analog - Keysight N5173B

Bộ tạo tín hiệu analog – Keysight N5173B

Giá: Liên hệ

More feature:

Balance budget and performance to address parametric testing of microwave components and receivers.
Address parametric testing of microwave components and receivers.
Perform LO up conversion for microwave backhaul links or CW blocking for receiver testing.
Maximize test throughput with 600-µs frequency switching.
Characterize microwave filters and amplifiers with the best combination of output power, low harmonics, and full-step attenuation.
Use as a high-stability system reference: the standard high-performance OCXO has an aging rate of 5×10-10 parts / day.

Thông số kỹ thuật của Bộ tạo tín hiệu analog – Keysight N5173B

Thông số kỹ thuật chung
Frequency Range	9 kHz to 13 GHz (option 513) 9 kHz to 20 GHz (option 520) 9 kHz to 31.8 GHz (option 532) 9 kHz to 40 GHz (option 540)
Frequency resolution	0.001 Hz
Switching speed (CW)	< 750 µs
Amplitude output level range	+30 dBm to -135 dBm (option 1E1, 1EA) +19 dBm to -20 dBm (without options)
Amplitude resolution	0.01 dB
Level accuracy	±0.6 to ±2.0 dB (depending on frequency and power range)
SSB Phase Noise (CW, at 20 kHz offset)	– 115 dBc/Hz at 100 MHz – 97 dBc/Hz at 10 GHz – 84 dBc/Hz at 40 GHz
Harmonics	< – 55 dBc from 2 to 20 GHz
Non-harmonics	< – 60 dBc up to 20 GHz
Jitter	As low as 0.1 ps RMS
Analog Modulation Types	AM, FM, PM, Pulse
Pulse modulation rise/fall time	< 10 ns
Modulation bandwidths	7 MHz for FM and 4 MHz for PM
Interfaces	USB 2.0, LAN (LXI-C), GPIB
Dimensions	88 mm (H) × 426 mm (W) × 489 mm (D)
Weight	N5173B-513/520: ≤ 14.5 kg (32 lb.) net, ≤ 29.5 kg (65 lb.) shipping N5173B-532/540: ≤ 15.0 kg (33 lb.) net, ≤ 29.9 kg (66 lb.) shipping
Power Supply	100 – 240 VAC, 50/60/400 Hz
Power Consumption	280 W
Operating Temperature	0 to 55 °C

Máy phát tín hiệu analog – Keysight N5173B

Keysight N5173B là máy phát tín hiệu thuộc dòng EXG X-Series. Thiết bị cung cấp tín hiệu CW và điều chế analog chất lượng cao cho các ứng dụng đo kiểm RF. Thiết bị hỗ trợ dải tần số rộng, phù hợp cho các ứng dụng kiểm tra radar, vệ tinh, truyền thông không dây, thiết bị điện tử cao tần và hệ thống quân sự.

N5173B nổi bật với độ sạch phổ vượt trội, độ nhiễu pha thấp, thời gian chuyển tần số nhanh, và độ chính xác cao. Thiết bị còn hỗ trợ nhiều kiểu modulation analog như AM, FM, PM, Pulse, khả năng điều khiển dạng xung với thời gian rise/fall ngắn, đáp ứng nhu cầu kiểm tra trong môi trường nhiễu và biến động cao.

Ngoài ra, Keysight N5173B còn cung cấp các cổng kết nối hiện đại như USB, GPIB, LAN (LXI), tương thích SCPI, dễ dàng tích hợp vào hệ thống đo tự động. Với thiết kế chắc chắn, hiệu suất cao và khả năng mở rộng, N5173B là lựa chọn lý tưởng cho các phòng lab R&D, trung tâm thử nghiệm RF và sản xuất công nghệ cao.
