Trong mọi phòng thí nghiệm điện tử, dây chuyền sản xuất hay lớp học kỹ thuật, máy hiện sóng Keysight InfiniiVision là công cụ nền tảng để “nhìn thấy” tín hiệu điện. Dòng dao động ký InfiniiVision X-Series của Keysight nổi tiếng với tốc độ cập nhật dạng sóng cực cao, màn hình cảm ứng và khả năng tích hợp nhiều thiết bị đo trong một khung máy. Bài viết này giúp bạn hiểu rõ dòng sản phẩm, các thông số quan trọng và cách chọn model phù hợp cho ngành điện tử – bán dẫn tại Việt Nam.
Máy hiện sóng Keysight InfiniiVision là gì?
Máy hiện sóng (oscilloscope, hay dao động ký) là thiết bị hiển thị sự biến thiên của điện áp theo thời gian, cho phép kỹ sư quan sát dạng sóng, đo biên độ, tần số, thời gian lên/xuống và bắt các sự kiện bất thường. InfiniiVision là dòng máy hiện sóng để bàn phổ thông – tầm trung của Keysight, trải dài từ dòng 1000 X cho giáo dục đến dòng 6000 X cao cấp.
Điểm làm nên tên tuổi của dòng máy hiện sóng Keysight là công nghệ bộ nhớ MegaZoom IV cùng tốc độ cập nhật 1.000.000 dạng sóng/giây. Tốc độ này giúp máy bắt được những sự kiện hiếm gặp — như xung nhiễu (glitch) chỉ xuất hiện vài lần trong hàng triệu chu kỳ — điều mà nhiều máy hiện sóng giá rẻ bỏ sót do “thời gian chết” (dead time) lớn giữa các lần quét. Bạn có thể tham khảo thêm dải sản phẩm chính hãng trên trang oscilloscopes của Keysight.
Vì sao dòng InfiniiVision X-Series phù hợp với ngành điện tử Việt Nam?
Việt Nam đang là điểm đến lớn của chuỗi cung ứng điện tử toàn cầu: năm 2024, kim ngạch xuất khẩu nhóm máy tính, sản phẩm điện tử và linh kiện đạt khoảng 72,58 tỷ USD, chiếm gần 18% tổng kim ngạch xuất khẩu cả nước. Nhu cầu đo kiểm, gỡ lỗi và kiểm tra chất lượng bo mạch vì thế tăng mạnh ở các nhà máy EMS, doanh nghiệp thiết kế và trường kỹ thuật.
Với các nhóm khách hàng này, dao động ký InfiniiVision X-Series mang lại ba lợi thế rõ rệt: (1) giao diện cảm ứng điện dung 8,5 inch trực quan (trên dòng 3000T X-Series trở lên) giúp rút ngắn thời gian đào tạo; (2) tính năng Zone touch trigger cho phép “khoanh vùng” trên màn hình để cô lập tín hiệu cần bắt chỉ trong vài giây; (3) khả năng tích hợp nhiều thiết bị, giúp tiết kiệm chi phí đầu tư và không gian bàn đo.

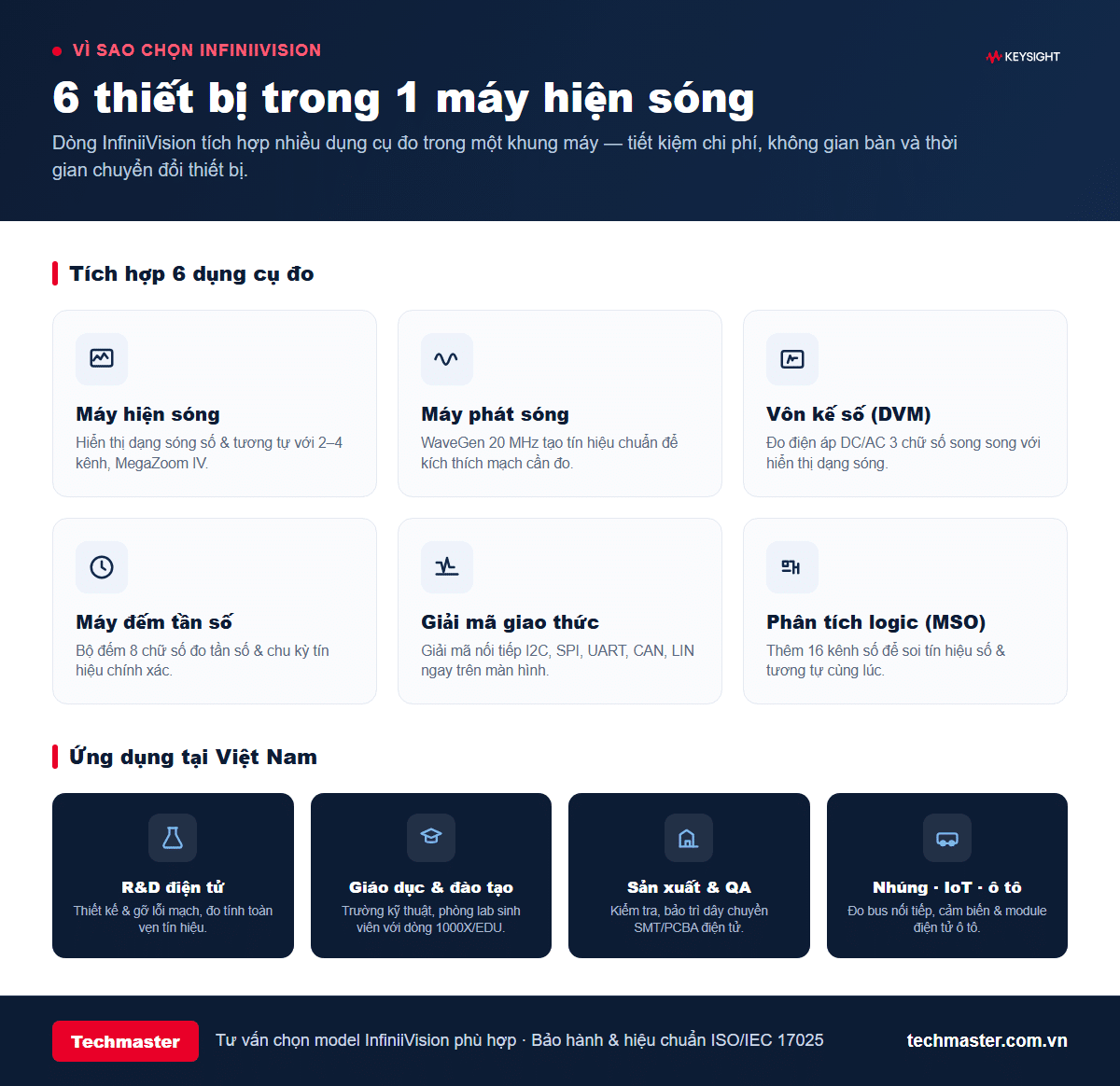

InfiniiVision tích hợp những gì? — 6 thiết bị trong 1
Một trong những giá trị lớn nhất của dòng InfiniiVision là khả năng “6 trong 1”: ngoài chức năng máy hiện sóng, máy còn tích hợp máy phát sóng, vôn kế số, máy đếm tần số, bộ giải mã giao thức nối tiếp và (ở phiên bản MSO) phân tích logic. Thay vì mua nhiều thiết bị rời, một chiếc máy hiện sóng Keysight InfiniiVision có thể thay thế cả một bàn đo:
- Máy hiện sóng — hiển thị 2 hoặc 4 kênh tương tự với bộ nhớ sâu MegaZoom IV.
- Máy phát sóng WaveGen 20 MHz — tạo tín hiệu chuẩn để kích thích mạch.
- Vôn kế số (DVM) 3 chữ số và máy đếm tần số 8 chữ số chạy song song.
- Giải mã giao thức nối tiếp I2C, SPI, UART, CAN, LIN ngay trên màn hình.
- Phân tích logic (MSO) — thêm 16 kênh số để soi đồng thời tín hiệu số và tương tự.

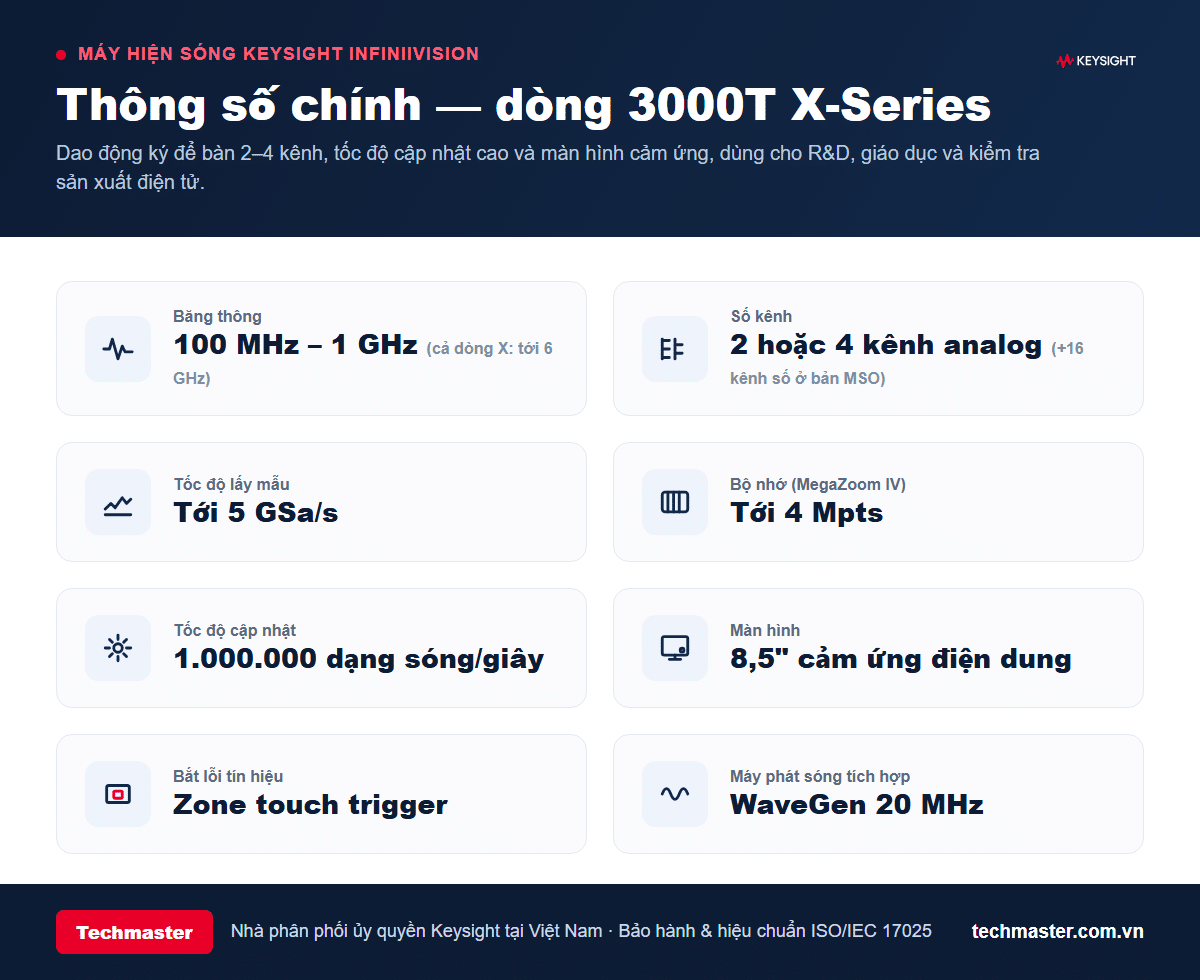

Thông số kỹ thuật chính của dòng 3000T X-Series
Dòng InfiniiVision 3000T X-Series là lựa chọn tầm trung tiêu biểu, cân bằng giữa hiệu năng và chi phí. Các thông số then chốt gồm:
- Băng thông: 100 MHz đến 1 GHz (toàn bộ dòng X-Series trải rộng tới 6 GHz).
- Số kênh: 2 hoặc 4 kênh tương tự, cộng 16 kênh số ở bản MSO.
- Tốc độ lấy mẫu: tới 5 GSa/s; bộ nhớ tới 4 Mpts.
- Tốc độ cập nhật: 1.000.000 dạng sóng/giây nhờ MegaZoom IV.
- Màn hình: cảm ứng điện dung 8,5 inch, thao tác bằng cử chỉ.
Đây cũng là dòng sản phẩm mà Techmaster cung cấp với nhiều model, ví dụ DSOX3054T 500 MHz 4 kênh hay bản gọn nhẹ hơn DSOX3024T 200 MHz; hãy liên hệ Techmaster để được tư vấn model hiện hành phù hợp. Với ứng dụng đo mạch số nhiều tín hiệu, phiên bản MSO tích hợp phân tích logic sẽ là lựa chọn đáng cân nhắc.
Chọn model máy hiện sóng 4 kênh nào cho nhu cầu của bạn?
Việc chọn đúng model phụ thuộc vào băng thông tín hiệu, số kênh và ngân sách. Có thể tham khảo nhanh theo bốn phân khúc:
- Giáo dục & cơ bản (dòng 1000 X): phù hợp trường học và bàn thử nghiệm, ví dụ Keysight EDUX1002G.
- Phổ thông – tầm trung (dòng 3000T X): cho R&D và bảo trì sản xuất, băng thông tới 1 GHz và tùy chọn máy hiện sóng 4 kênh.
- Nâng cao (dòng 4000 X): màn hình cảm ứng 12,1 inch lớn, băng thông tới 1,5 GHz — xem DSOX4054A.
- Hiệu năng cao (dòng 6000 X): băng thông 1–6 GHz cho tín hiệu tốc độ cao, ví dụ DSOX6002A.
Đừng quên phụ kiện đi kèm: với tín hiệu điện áp cao, hãy trang bị thêm que đo điện áp cao Keysight N2790A để bảo đảm an toàn và độ chính xác.
Vì sao nên mua máy hiện sóng Keysight tại Techmaster?
Techmaster Electronics là nhà phân phối ủy quyền của Keysight tại Việt Nam, đồng thời sở hữu phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025. Khi mua máy hiện sóng Keysight InfiniiVision tại Techmaster, khách hàng được tư vấn chọn model theo đúng nhu cầu, bảo hành chính hãng và dịch vụ hiệu chuẩn máy hiện sóng ngay trong nước — không cần gửi thiết bị ra nước ngoài.
InfiniiVision cũng bổ trợ tốt cho các giải pháp đo kiểm khác của Keysight mà Techmaster cung cấp, như máy phân tích boundary scan x1149 cho kiểm tra bo mạch và hệ thống thu thập dữ liệu DAQ970A cho giám sát nhiều kênh. Sự kết hợp này tạo nên một bộ công cụ đo lường hoàn chỉnh cho phòng lab và nhà máy hiện đại.
Câu hỏi thường gặp (FAQ)
Máy hiện sóng Keysight InfiniiVision có mấy kênh?
Tùy model, InfiniiVision có 2 hoặc 4 kênh tương tự. Các phiên bản MSO còn bổ sung 16 kênh số để phân tích đồng thời tín hiệu số và tương tự, phù hợp đo mạch nhúng và giao tiếp nối tiếp.
Dòng InfiniiVision 3000T X-Series có băng thông bao nhiêu?
Dòng 3000T X-Series có băng thông từ 100 MHz đến 1 GHz, tốc độ lấy mẫu tới 5 GSa/s và bộ nhớ tới 4 Mpts. Nếu cần băng thông cao hơn, dòng 6000 X-Series đạt tới 6 GHz.
InfiniiVision khác gì so với máy hiện sóng thông thường?
Điểm khác biệt lớn nhất là tốc độ cập nhật 1.000.000 dạng sóng/giây (công nghệ MegaZoom IV) giúp bắt sự kiện hiếm gặp, cùng khả năng tích hợp 6 thiết bị trong một máy: hiện sóng, phát sóng, vôn kế, đếm tần số, giải mã giao thức và phân tích logic.
Techmaster có hiệu chuẩn máy hiện sóng Keysight không?
Có. Techmaster sở hữu phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025 và là đối tác dịch vụ ủy quyền của Keysight, cung cấp hiệu chuẩn và bảo hành máy hiện sóng ngay tại Việt Nam.
Liên hệ Techmaster để được tư vấn chọn đúng model máy hiện sóng Keysight InfiniiVision cho phòng lab, lớp học hoặc dây chuyền sản xuất của bạn.
