Gợn 30 µV trên đường nguồn 1,8 V của một vi điều khiển, xung nhiễu vài chục µV lọt vào chân cảm biến, hay một lần reset hiếm hoi chỉ xảy ra sau nhiều giờ chạy: đó là những lỗi mà máy hiện sóng 8 bit thường không cho thấy rõ, vì chính nhiễu của máy đã lớn hơn tín hiệu cần nhìn. Máy hiện sóng 14 bit ra đời để thu hẹp khoảng cách đó. Bài này đọc kỹ data sheet InfiniiVision HD3 (3124-1567, bản 07/2026) để trả lời: Keysight HD304MSO đo được gì, đọc thông số nhiễu thế nào cho đúng, và cấu hình ra sao cho phòng lab hay xưởng sản xuất tại Việt Nam.
Máy hiện sóng 14 bit là gì và khác gì máy 8 bit?
Số bit là độ phân giải dọc của bộ chuyển đổi tương tự–số (ADC). ADC 8 bit chia toàn thang hiển thị thành 256 mức, ADC 12 bit thành 4.096 mức, còn ADC 14 bit thành 16.384 mức. Ở thang 2 mV/div (toàn thang 8 ô = 16 mV), một mức lượng tử của máy hiện sóng 14 bit chỉ khoảng 1 µV, trong khi máy 8 bit cùng thang là 62,5 µV. Nói đơn giản: máy 8 bit vẽ tín hiệu bằng các bậc thang thô, máy 14 bit vẽ bằng các bậc mịn hơn 64 lần.
Nhưng số bit chỉ là một nửa câu chuyện. Nửa còn lại là nhiễu nền của toàn bộ tuyến đầu vào: bộ khuếch đại, bộ suy giảm, ADC. Nếu nhiễu nền là 200 µV thì ADC mịn tới đâu cũng không giúp bạn thấy gợn 50 µV. Vì vậy khi so sánh máy hiện sóng, hãy đọc bảng nhiễu RMS và ENOB (số bit hiệu dụng) trong data sheet, không chỉ đọc con số bit trên nhãn máy. Bài độ chính xác dọc trên máy hiện sóng giải thích kỹ hơn sự khác nhau giữa độ phân giải và độ chính xác.
Keysight InfiniiVision HD3 (HD304MSO) có gì mới?
Dòng InfiniiVision HD3 được Keysight giới thiệu tháng 9/2024 như một máy hiện sóng đa dụng dải 200 MHz – 1 GHz, dùng lại công nghệ phần cứng của dòng Infiniium UXR cao cấp. Theo data sheet, máy có ba thay đổi kiến trúc:
- ADC 14 bit và tầng đầu vào nhiễu thấp do Keysight tự thiết kế. Theo Keysight, độ chính xác dọc gấp bốn lần và nhiễu nền chỉ bằng một nửa so với các máy 12 bit khác. Khi bật bộ lọc băng thông theo kênh, độ phân giải tăng tới 16 bit.
- ASIC MegaZoom 5 mới hoàn toàn: giải mã bus nối tiếp, kiểm tra mặt nạ và zone trigger chạy bằng phần cứng, nên CPU không kéo chậm máy khi bật các chức năng này; tốc độ cập nhật đạt trên 1.300.000 dạng sóng/giây.
- Bộ nhớ riêng cho từng kênh: tới 100 Mpts/kênh, 3,2 GSa/s trên mọi kênh. Bật cả 4 kênh vẫn giữ nguyên tốc độ lấy mẫu và độ sâu bộ nhớ, không chia xen kênh.
Model Keysight HD304MSO có 4 kênh analog, HD302MSO có 2 kênh analog; cả hai đều có sẵn giao diện 16 kênh số (cần thêm cáp logic N2756A để dùng). Màn hình cảm ứng 10,1 inch 1280 × 800, máy nặng 5,25 kg, kích thước 33,5 × 26,2 × 16,8 cm, đủ gọn để mang giữa các bàn đo.
Đọc bảng nhiễu nền của máy hiện sóng 14 bit thế nào?

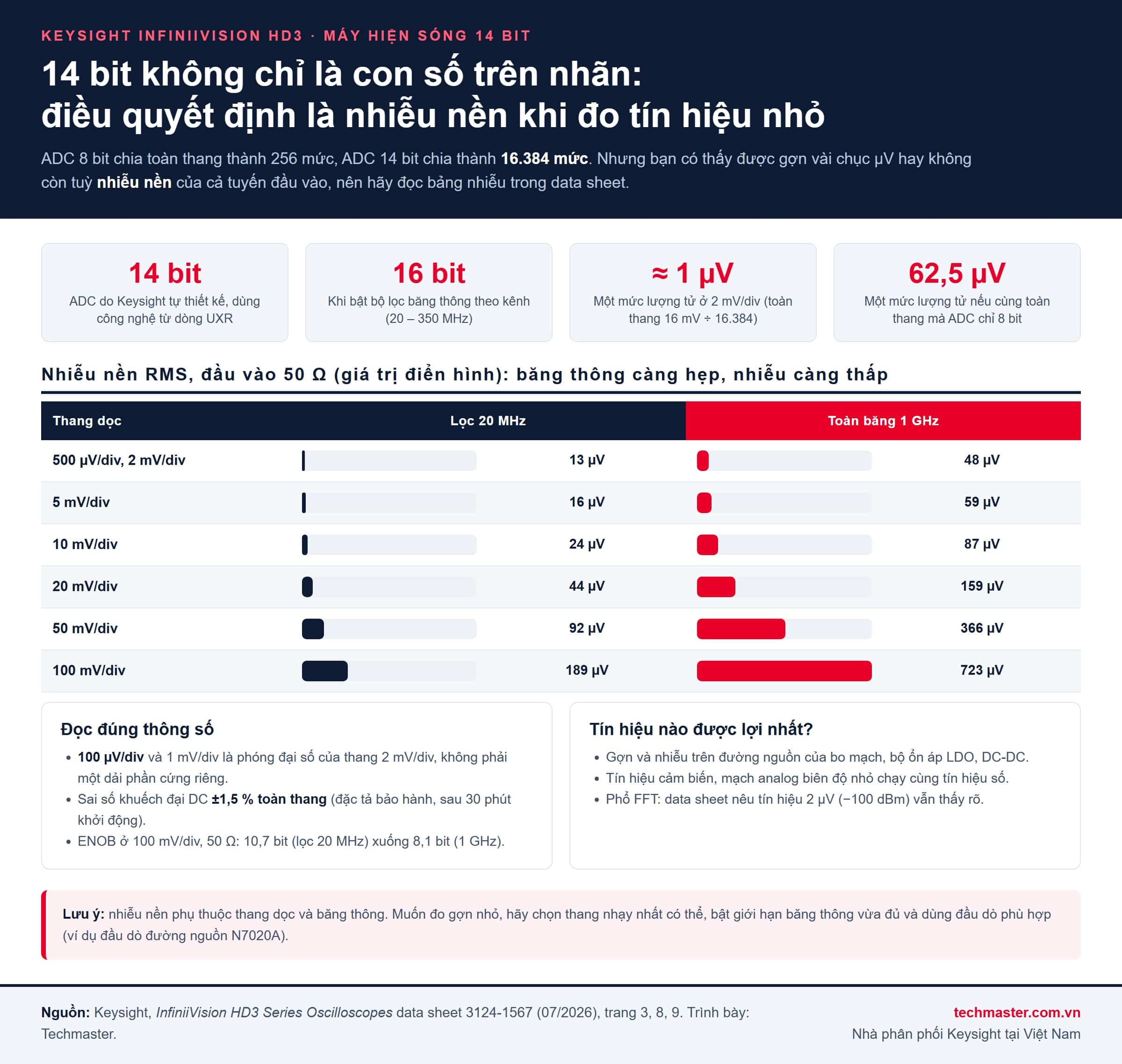

Data sheet HD3 công bố nhiễu RMS cho từng thang dọc và từng mức băng thông. Ở đầu vào 50 Ω, thang 2 mV/div, nhiễu điển hình là 48 µV RMS khi dùng toàn băng 1 GHz và chỉ 13 µV RMS khi lọc còn 20 MHz. Ở thang 100 mV/div, các con số tương ứng là 723 µV và 189 µV. Ba điều cần nhớ khi đọc bảng này:
- Băng thông càng hẹp, nhiễu càng thấp. Đo gợn nguồn ở tần số chuyển mạch vài trăm kHz thì không cần 1 GHz; bật giới hạn 20 MHz giảm nhiễu khoảng 3–4 lần. HD3 có bộ lọc phần cứng chọn được 20, 40, 50, 100, 200, 350 MHz cho từng kênh.
- 100 µV/div là phóng đại số. Data sheet ghi rõ 100 µV/div và 1 mV/div là phóng đại của thang 2 mV/div, nên nhiễu nền không giảm thêm ở các thang này.
- Phân biệt giá trị điển hình và đặc tả bảo hành. Bảng nhiễu, ENOB, dải động là giá trị điển hình. Đặc tả bảo hành gồm băng thông và sai số khuếch đại DC ±1,5 % toàn thang (sau 30 phút khởi động, trong ±10 °C so với nhiệt độ hiệu chuẩn firmware).
Nếu bạn đang dùng máy 8 bit, các kỹ thuật như chế độ high-resolution hay lấy trung bình vẫn giúp giảm nhiễu, nhưng có đánh đổi về tín hiệu không lặp lại. Bài giảm nhiễu khi đo tín hiệu biên độ nhỏ so sánh ba cách này. Với máy hiện sóng 14 bit, bạn có lợi thế ngay ở lần chụp đơn, kể cả với sự kiện chỉ xảy ra một lần.
HD304MSO giải quyết những bài toán đo nào?
Đo toàn vẹn nguồn và gợn trên bo mạch. Các đường nguồn 0,8–1,8 V của SoC và FPGA có dung sai chỉ vài chục mV. Kết hợp nhiễu nền thấp của HD3 với đầu dò đường nguồn Keysight N7020A (2 GHz, offset ±24 V) cho phép nhìn gợn và xung quá độ ngay trên điện áp DC. Quy trình đo chi tiết có trong bài đo toàn vẹn nguồn trên bo mạch.
Bộ nguồn, bộ sạc và điện tử công suất. Gói HD300PWRA đo chất lượng điện, sóng hài dòng, tổn hao chuyển mạch, đáp ứng vòng điều khiển và PSRR. Chức năng phân tích đáp ứng tần số (Bode) có sẵn trên mọi máy (cần nguồn kích thích, thường là WaveGen tích hợp, tùy chọn HD3WAVEGEN); xem cách đọc biểu đồ trong bài đo đáp ứng vòng điều khiển nguồn.
Bo mạch nhúng, IoT và điện tử ô tô. Với 4 kênh analog và 16 kênh số, một máy HD304MSO vừa xem dạng sóng analog vừa giải mã I2C, SPI, UART (gói HD300EMBA) hay CAN FD, CAN XL, LIN, SENT (gói HD300AUTB) bằng phần cứng. Nếu bạn đang cân nhắc giữa máy phân tích logic và MSO, bài logic analyzer hay máy hiện sóng MSO sẽ giúp chọn đúng.
Lỗi hiếm gặp. Phần mềm Fault Hunter có sẵn trên máy tự so đặc tính tín hiệu với tiêu chí bạn đặt, chạy từ vài phút tới hai ngày rồi lưu lại các lỗi. Zone trigger phần cứng (tới 4 vùng, hơn 300.000 lần quét/giây) bắt một dạng sóng bất thường chỉ bằng cách vẽ vùng trên màn hình cảm ứng.
Lưu ý an toàn: đầu vào HD3 không được xếp hạng CAT II, III, IV; đầu vào 1 MΩ chịu tối đa 135 Vrms. Muốn đo trên lưới 220 V hay mạch biến tần, hãy dùng đầu dò vi sai cao áp như N2790A (±1.400 V).
Chọn cấu hình Keysight HD304MSO hay HD302MSO thế nào?

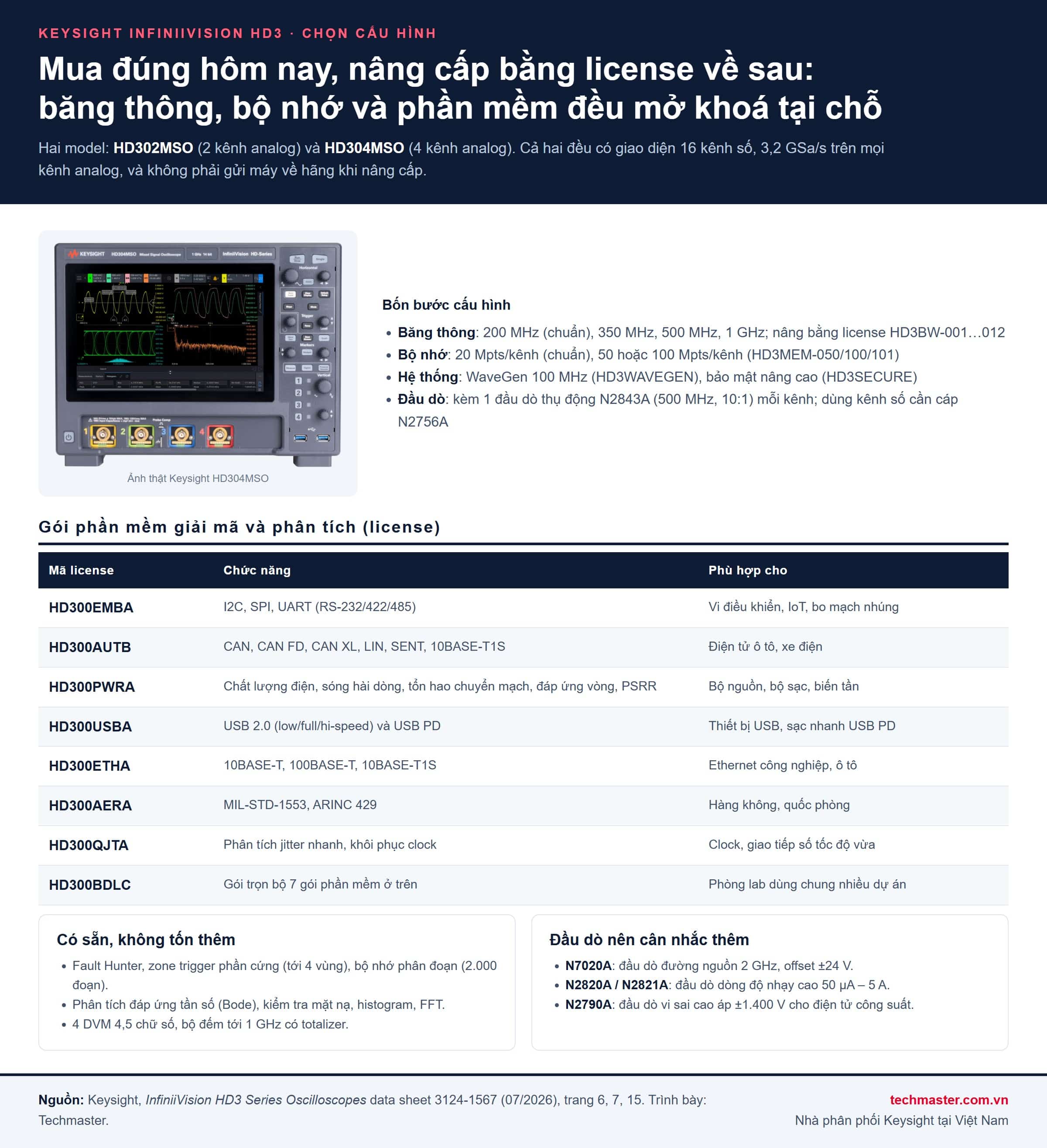

Điểm thực tế nhất của dòng HD3 là mọi nâng cấp đều bằng license, không phải gửi máy về hãng. Bạn có thể mua bản 200 MHz, 20 Mpts cho dự án hiện tại, rồi mở lên 350 MHz, 500 MHz hay 1 GHz (HD3BW-001 đến HD3BW-012) và 50 hoặc 100 Mpts/kênh khi cần. Máy kèm sẵn một đầu dò thụ động N2843A (500 MHz, 10:1) cho mỗi kênh. Chứng nhận hiệu chuẩn ban đầu tải được từ Keysight, chu kỳ hiệu chuẩn khuyến nghị 3 năm.
Một số gợi ý chọn nhanh:
- Bo mạch nhúng, sửa chữa, đào tạo: HD302MSO hoặc HD304MSO 200–350 MHz kèm gói HD300EMBA (I2C, SPI, UART).
- Nguồn và điện tử công suất: HD304MSO 4 kênh (điện áp và dòng cùng lúc), gói HD300PWRA, đầu dò N7020A và đầu dò dòng N2820A.
- Ô tô, xe điện: HD304MSO kèm HD300AUTB; xem thêm bài kiểm thử CAN FD và LIN.
- Cần nhiều hơn 4 kênh analog hoặc băng thông trên 1 GHz: cân nhắc máy hiện sóng 8 kênh Keysight MXR208B.
Nếu cần ôn lại cách chọn băng thông theo thời gian lên của tín hiệu, bài máy hiện sóng là gì và cách chọn băng thông là điểm khởi đầu tốt. Các dòng InfiniiVision X-Series đời trước được tổng hợp trong bài máy hiện sóng Keysight InfiniiVision X-Series.
Vì sao máy hiện sóng 14 bit phù hợp với ngành điện tử Việt Nam?
Theo Trung tâm WTO và Hội nhập (VCCI), kim ngạch xuất khẩu máy vi tính, sản phẩm điện tử và linh kiện của Việt Nam đã vượt mốc 100 tỷ USD trong năm 2025. Song song, chiến lược bán dẫn quốc gia đặt mục tiêu hình thành 300 doanh nghiệp thiết kế chip, theo VnEconomy. Khi các nhà máy EMS và nhóm R&D trong nước chuyển từ lắp ráp sang thiết kế bo mạch, nguồn và sản phẩm IoT riêng, nhu cầu đo tín hiệu nhỏ chính xác tăng theo.

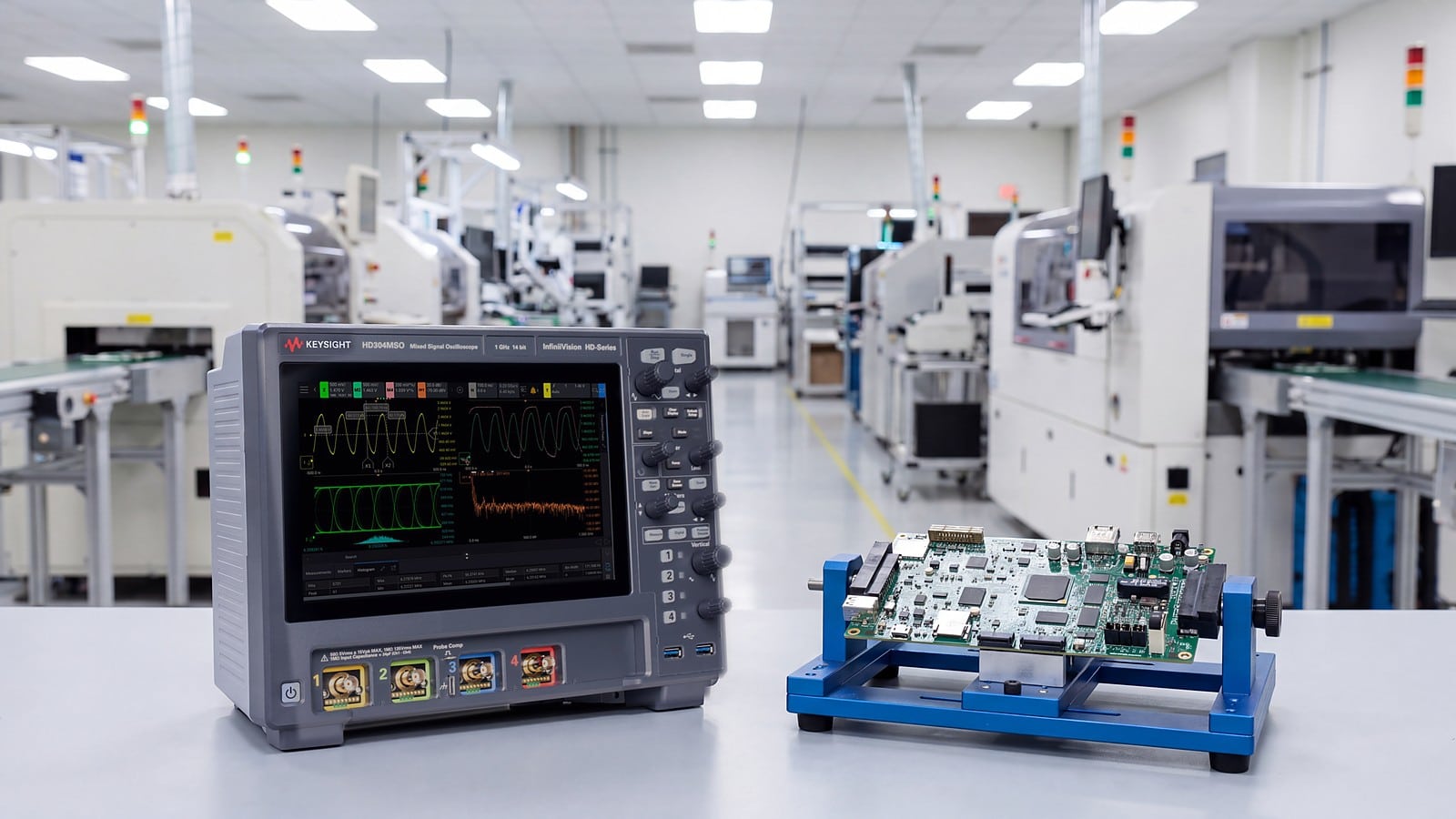

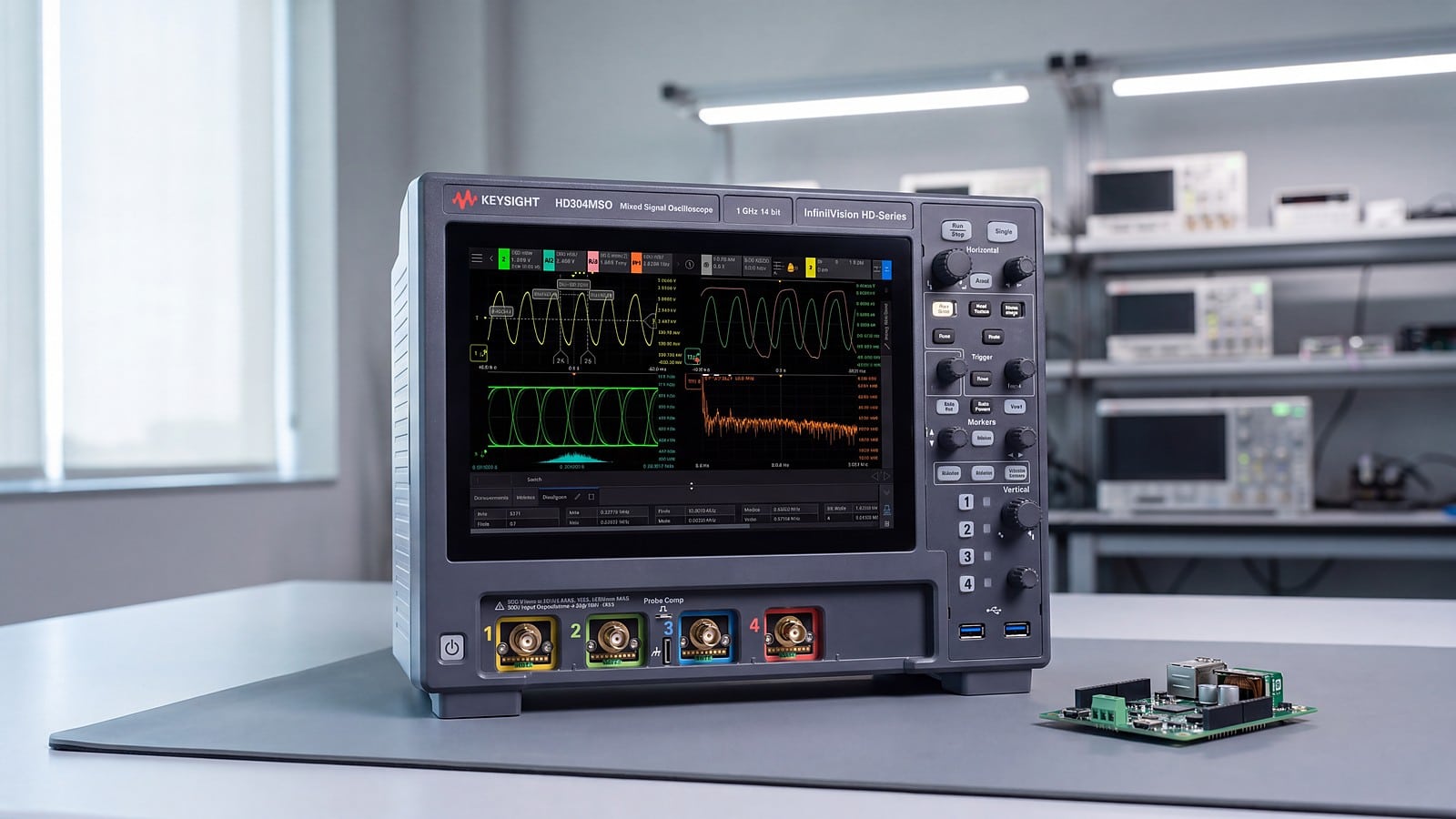

Ở khu kiểm tra sản xuất, khả năng nâng cấp bằng license giúp một model dùng chung cho nhiều dây chuyền; Fault Hunter có thể chạy qua cuối tuần để bắt lỗi chập chờn trước khi lô hàng xuất đi. Ở phòng R&D, nhiễu nền thấp giúp phát hiện sớm các vấn đề toàn vẹn nguồn vốn thường chỉ lộ ra khi sản phẩm đã tới tay khách hàng.
Techmaster là nhà phân phối Keysight tại Việt Nam, tư vấn cấu hình, cho mượn máy demo và cung cấp dịch vụ hiệu chuẩn máy hiện sóng. Xem toàn bộ dòng sản phẩm tại trang Keysight của Techmaster, hoặc liên hệ Techmaster để nhận báo giá HD304MSO theo đúng cấu hình bạn cần.
Câu hỏi thường gặp
Máy hiện sóng 14 bit khác gì máy 8 bit?
Máy hiện sóng 14 bit chia toàn thang thành 16.384 mức thay vì 256 mức, nên mỗi mức mịn hơn 64 lần. Với Keysight HD3, điều đi kèm quan trọng là nhiễu nền thấp: ở thang 2 mV/div, đầu vào 50 Ω, nhiễu điển hình 48 µV RMS ở 1 GHz và 13 µV RMS khi lọc còn 20 MHz.
HD302MSO và HD304MSO khác nhau thế nào?
HD302MSO có 2 kênh analog, HD304MSO có 4 kênh analog. Cả hai cùng ADC 14 bit, 3,2 GSa/s trên mọi kênh, bộ nhớ tới 100 Mpts/kênh, băng thông 200 MHz đến 1 GHz và giao diện 16 kênh số (cần cáp N2756A).
Có nâng cấp băng thông Keysight HD3 sau khi mua được không?
Có. Băng thông từ 200 MHz lên 350 MHz, 500 MHz hoặc 1 GHz, bộ nhớ lên 50 hoặc 100 Mpts/kênh và các gói giải mã đều nâng cấp bằng license cài tại chỗ, không phải gửi máy về hãng.
Có đo trực tiếp điện lưới 220 V bằng HD3 được không?
Không nên. Đầu vào HD3 không được xếp hạng CAT II, III, IV và đầu vào 1 MΩ chỉ chịu tối đa 135 Vrms. Để đo mạch lưới điện hoặc biến tần, hãy dùng đầu dò vi sai cao áp như Keysight N2790A (±1.400 V).
