Đo phase noise là phép đo hay bị coi nhẹ cho tới lúc một hệ thống radar mất mục tiêu chậm, một liên kết 256-QAM rớt tỷ lệ lỗi bit, hoặc một bộ chuyển đổi ADC không đạt ENOB như mô phỏng. Cả ba triệu chứng đó thường quy về cùng một nguyên nhân: dao động pha ngẫu nhiên của bộ dao động nội. Bài viết này đi từ định nghĩa chuẩn của đại lượng, sang hai phương pháp đo và kỹ thuật tương quan chéo, rồi tới phần thực dụng nhất — đọc bảng độ nhạy để biết máy đo của bạn có đủ tốt để đo phase noise của vật cần đo hay không.
Phase noise là gì và được định nghĩa thế nào
Một bộ dao động lý tưởng cho ra một vạch phổ duy nhất. Bộ dao động thật cho ra một vạch có “chân váy” trải rộng hai bên — đó là nhiễu pha, biểu hiện phổ của các dao động pha ngẫu nhiên. Đại lượng thường dùng để mô tả là ℒ(f): mật độ phổ nhiễu pha dải biên đơn, đơn vị dBc/Hz, đo tại một khoảng cách tần số (offset) so với sóng mang.
Định nghĩa chính thức nằm trong IEEE Std 1139 — bộ định nghĩa các đại lượng vật lý cho đo lường tần số và thời gian, phiên bản hiện hành là 1139-2022. Theo chuẩn này, ℒ(f) được định nghĩa bằng một nửa mật độ phổ dải biên kép của thăng giáng pha, tức ℒ(f) = Sφ(f)/2. Đây không phải chi tiết học thuật vô thưởng vô phạt: nếu bạn lấy số Sφ từ một tài liệu và số ℒ từ tài liệu khác rồi so sánh trực tiếp, bạn sẽ lệch đúng 3 dB.
Miền tần số và miền thời gian mô tả cùng một hiện tượng
ℒ(f) mô tả nhiễu pha trong miền tần số. Nhưng khi nói về độ ổn định tần số của một chuẩn tần số — thạch anh, OCXO, rubidi, maser — người ta thường dùng miền thời gian. IEEE 1139 quy định đơn vị đo tiêu chuẩn cho bất ổn tần số và pha trong miền thời gian là độ lệch Allan chồng lấp hoàn toàn σy(τ), hoặc độ lệch Allan cải biên Mod σ(τ).
Vì sao không dùng độ lệch chuẩn thông thường? Vì nhiễu trong bộ dao động có thành phần bước ngẫu nhiên và trôi, khiến độ lệch chuẩn không hội tụ khi tăng số mẫu — càng đo lâu, con số càng lớn, không nói lên điều gì. Phương sai Allan được xây dựng trên hiệu giữa các mẫu liền kề nên hội tụ với các loại nhiễu này, và độ dốc của σy(τ) theo τ còn cho biết loại nhiễu đang chi phối.
Với kỹ sư ứng dụng, quy tắc chuyển đổi thực dụng là: nhiễu pha ở offset gần (dưới vài trăm Hz) ứng với ổn định dài hạn; nhiễu pha ở offset xa ứng với jitter chu kỳ ngắn. Một bộ dao động có thể rất tốt ở một đầu và tệ ở đầu kia, nên phải nêu rõ offset khi báo cáo số liệu.
Hai phương pháp đo và bước ngoặt của tương quan chéo

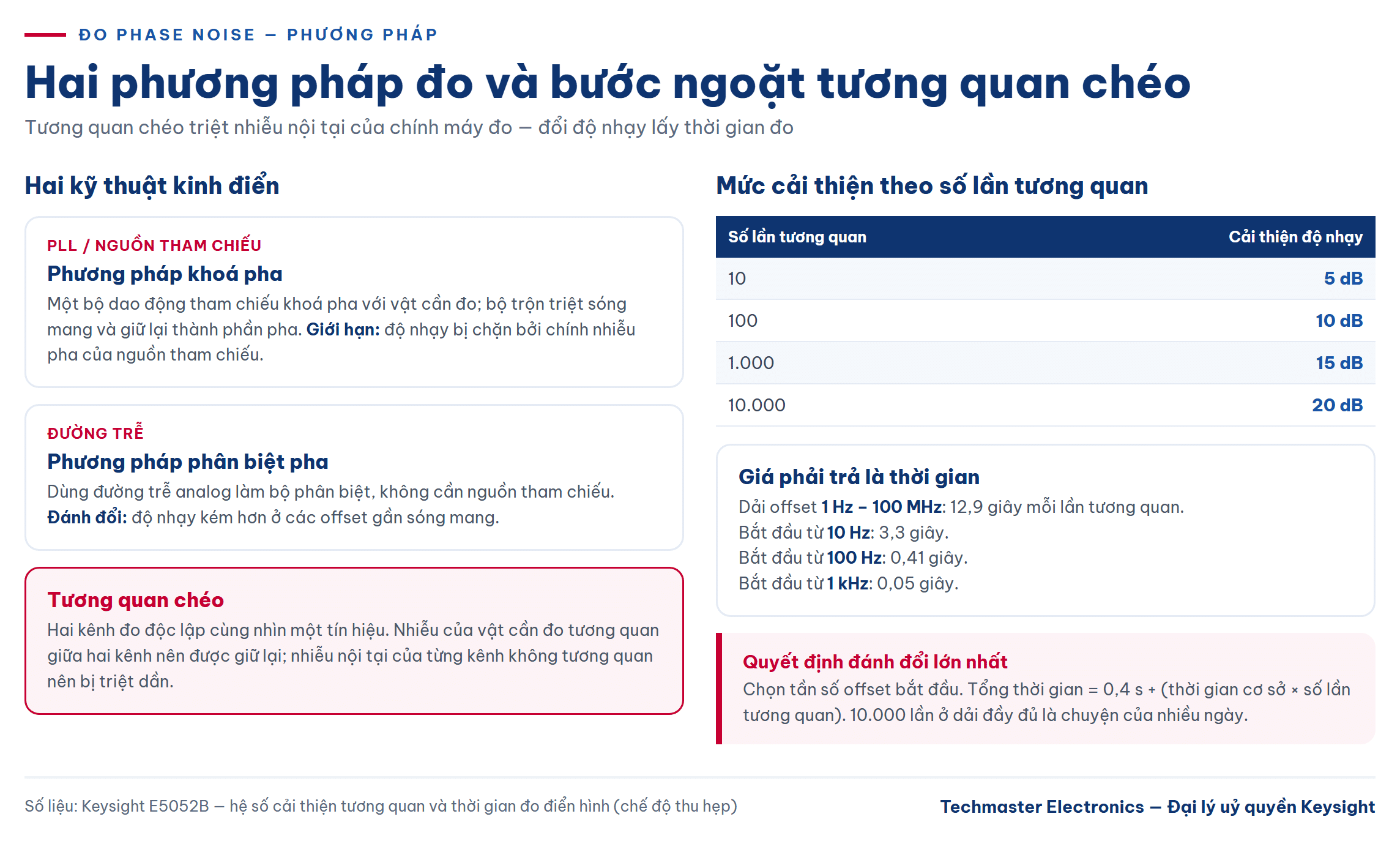

Có hai kỹ thuật kinh điển. Phương pháp PLL với nguồn tham chiếu dùng một bộ dao động tham chiếu khoá pha với vật cần đo, đưa hai tín hiệu vào bộ trộn để triệt sóng mang và giữ lại thành phần pha. Độ nhạy bị giới hạn bởi chính nhiễu pha của nguồn tham chiếu. Phương pháp phân biệt pha dùng đường trễ không cần nguồn tham chiếu nhưng đánh đổi độ nhạy ở offset gần.
Bước ngoặt nằm ở tương quan chéo. Ý tưởng: dùng hai kênh đo độc lập cùng nhìn một tín hiệu, rồi lấy tương quan giữa hai kết quả. Nhiễu của vật cần đo xuất hiện giống nhau ở cả hai kênh nên được giữ lại; nhiễu nội tại của từng kênh không tương quan với nhau nên bị triệt dần theo số lần lấy tương quan.
Mức cải thiện đã được lượng hoá rõ ràng. Trên máy phân tích nguồn tín hiệu SSA Keysight E5052B, số lần tương quan đặt được từ 1 đến 10.000, với hệ số cải thiện 5 dB ở 10 lần, 10 dB ở 100 lần, 15 dB ở 1.000 lần và 20 dB ở 10.000 lần — tức khoảng 5 dB cho mỗi thập phân số lần tương quan.
Cái giá phải trả là thời gian. Với dải offset 1 Hz đến 100 MHz, thời gian đo cơ sở là 12,9 giây cho mỗi lần tương quan; tổng thời gian bằng 0,4 giây (chế độ thu hẹp) cộng 12,9 giây nhân số lần tương quan. Nghĩa là 10.000 lần tương quan ở dải offset đầy đủ là chuyện của nhiều ngày, không phải nhiều phút. Nếu chỉ cần bắt đầu từ offset 1 kHz, thời gian cơ sở tụt xuống 0,05 giây và bài toán trở nên khả thi. Chọn tần số offset bắt đầu là quyết định đánh đổi lớn nhất trong toàn bộ phép đo.
Đọc bảng độ nhạy: máy đo phải tốt hơn vật cần đo
Nguyên tắc bất di bất dịch khi đo phase noise: nền nhiễu của hệ thống đo phải thấp hơn hẳn mức cần đo, nếu không bạn chỉ đang đo chính cái máy của mình.

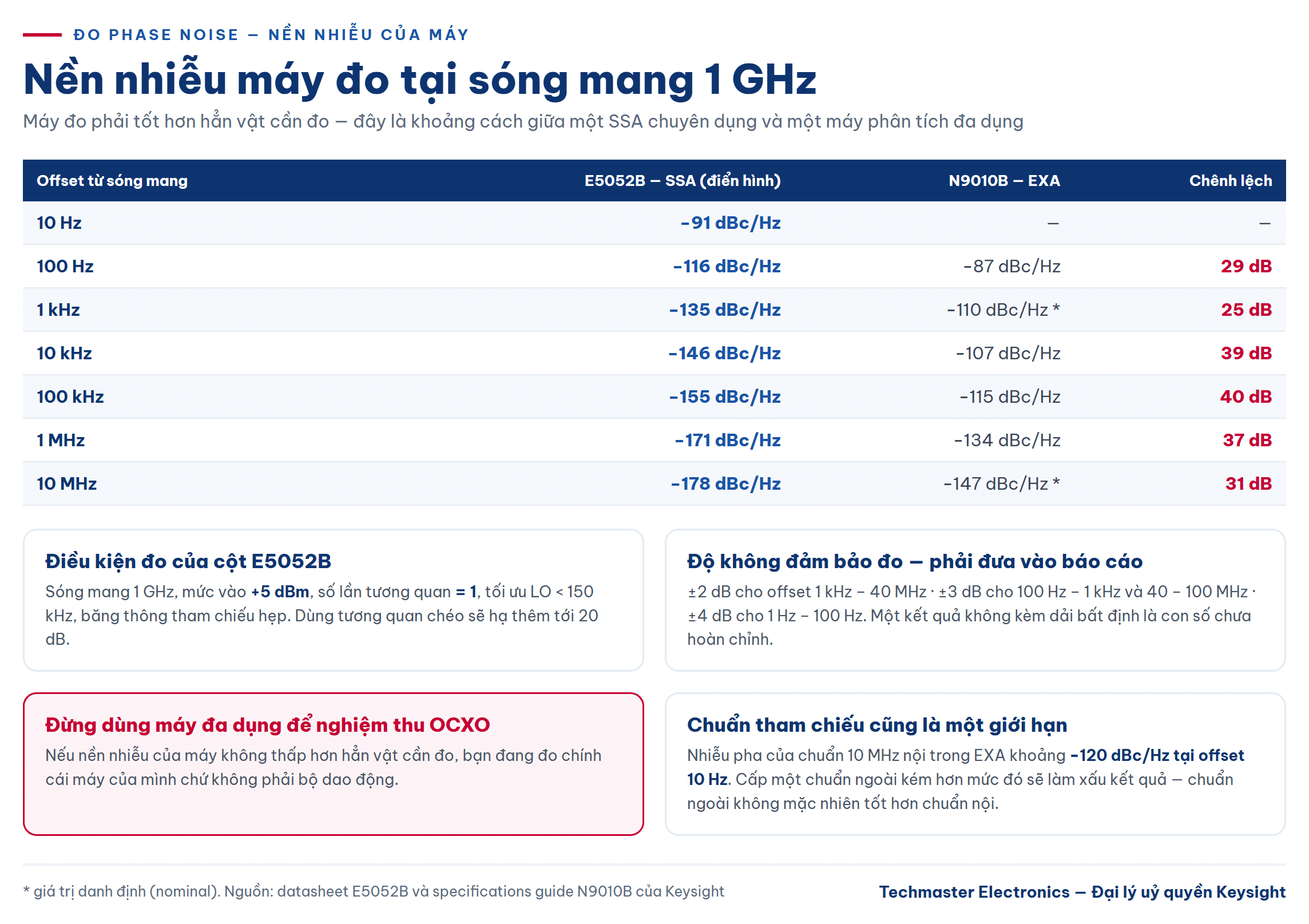

Lấy E5052B làm ví dụ, với sóng mang 1 GHz, mức vào +5 dBm, một lần tương quan, độ nhạy nhiễu pha dải biên đơn điển hình là −91 dBc/Hz tại offset 10 Hz, −135 dBc/Hz tại 1 kHz, −146 dBc/Hz tại 10 kHz, −155 dBc/Hz tại 100 kHz, −171 dBc/Hz tại 1 MHz và −178 dBc/Hz tại 10 MHz. Máy nhận đầu vào từ 10 MHz đến 7 GHz, dải offset 1 Hz đến 100 MHz với sóng mang trên 1 GHz.
Đối chiếu với một signal analyzer đa dụng: máy phân tích tín hiệu EXA Keysight N9010B ở tần số trung tâm 1 GHz có nhiễu nền khoảng −110 dBc/Hz tại offset 1 kHz, −107 dBc/Hz tại 10 kHz, −115 dBc/Hz tại 100 kHz và −134 dBc/Hz tại 1 MHz. So sánh tại offset 1 kHz: −135 dBc/Hz so với −110 dBc/Hz, chênh 25 dB. Đó chính là lý do tồn tại của một máy chuyên dụng — và cũng là lý do đừng dùng máy phân tích phổ đa dụng để nghiệm thu một OCXO chất lượng cao.
Về độ không đảm bảo đo, E5052B công bố ±2 dB cho dải offset 1 kHz đến 40 MHz, ±3 dB cho 100 Hz đến 1 kHz và cho 40 MHz đến 100 MHz, ±4 dB cho 1 Hz đến 100 Hz. Con số này nên được đưa vào báo cáo — một kết quả “−128 dBc/Hz” không kèm dải bất định là một con số chưa hoàn chỉnh.
Sáu lưu ý thực hành khi đo phase noise
1. Kiểm tra chuẩn tần số tham chiếu. Nhiễu pha của chuẩn 10 MHz nội trong EXA N9010B vào khoảng −120 dBc/Hz tại offset 10 Hz; nếu bạn cấp một chuẩn ngoài kém hơn mức đó, kết quả sẽ xấu đi so với đường cong công bố. Chuẩn ngoài không phải lúc nào cũng tốt hơn chuẩn nội.
2. Đặt đúng chế độ tối ưu LO. Máy có hai chế độ tối ưu bộ dao động nội — một cho offset gần, một cho offset xa. Trên E5052B, ranh giới là 150 kHz. Trên EXA, khuyến nghị dùng “Best Close-in φ Noise” cho tần số dưới 25 kHz và “Best Wide Offset φ Noise” cho trên 25 kHz. Đo cả dải rộng bằng một chế độ duy nhất sẽ cho một nửa đường cong sai.
3. Nhớ quy luật 20·log(N) khi nhân tần. Ở các offset xa, nhiễu pha tăng theo 20·log(N) với N là hệ số nhân tần của bộ dao động nội. Một bộ nhân tần ×10 làm xấu nhiễu pha đúng 20 dB — không có cách nào tránh, chỉ có cách thiết kế quanh nó.
4. Đừng nhầm spur với nhiễu. E5052B công bố mức đáp ứng spurious dư dưới −80 dBc tại offset trên 10 kHz với thời gian tương quan trên 120 giây. Các vạch rời rạc trong kết quả thường là nhiễu nguồn 50 Hz và hài của nó, hoặc xuyên nhiễu số — chúng cần được xử lý bằng che chắn và lọc nguồn, không phải bằng tăng số lần tương quan.
5. Kiểm soát rung và nhiệt. Bộ cộng hưởng thạch anh nhạy với gia tốc; một quạt gió trong tủ rack có thể tạo ra vạch nhiễu ở offset vài chục Hz. Với phép đo offset gần, cách ly cơ học là một phần của phép đo.
6. Báo cáo đủ điều kiện đo. Một kết quả nhiễu pha chỉ có ý nghĩa khi kèm sóng mang, mức công suất vào, số lần tương quan và dải offset. Cùng một bộ dao động, hai phòng đo báo hai con số lệch 15 dB thường là do khác số lần tương quan chứ không phải do thiết bị.
Chọn thiết bị: signal analyzer đa dụng hay SSA chuyên dụng
Cây quyết định gọn lại còn hai nhánh.

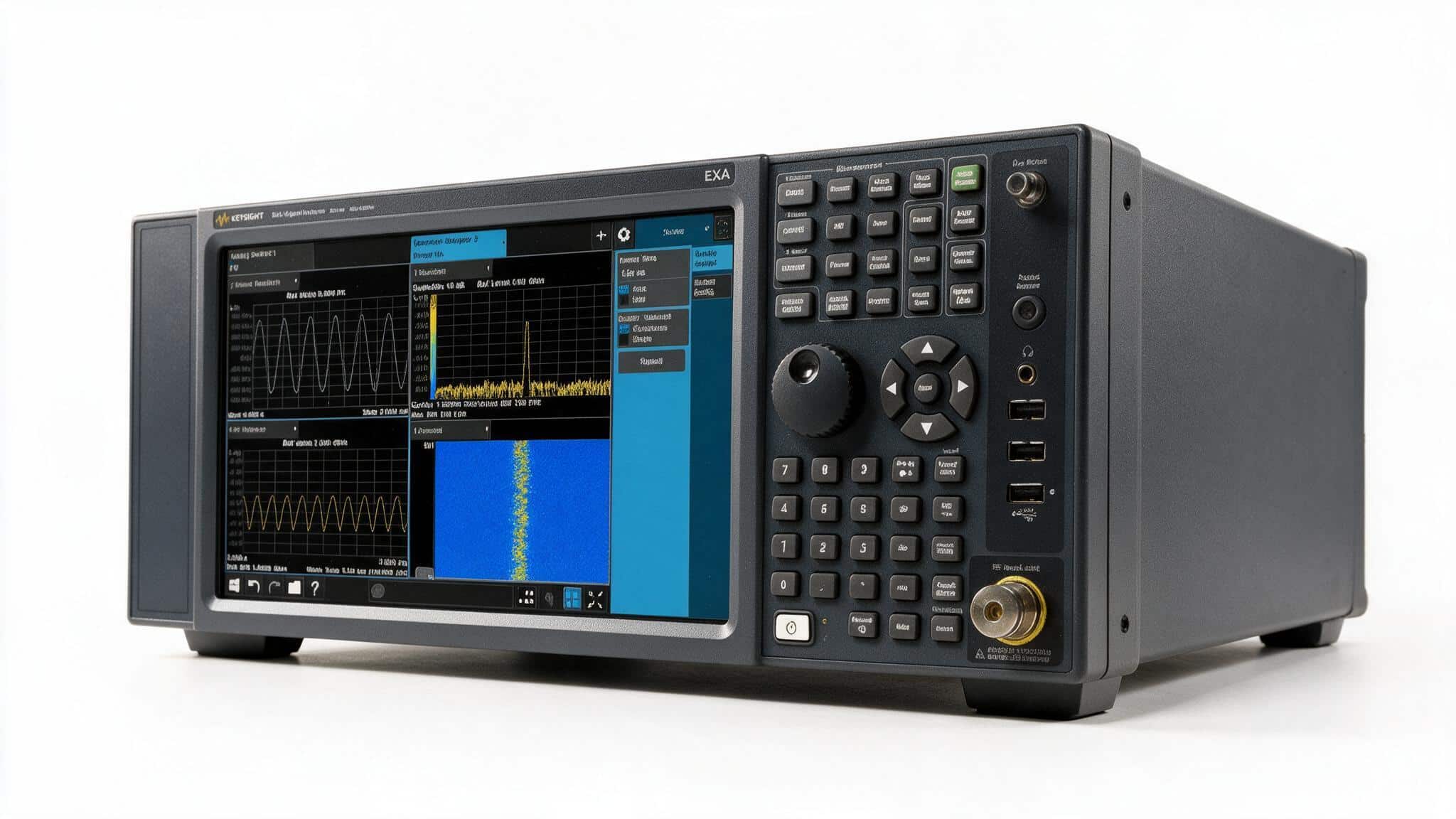

Nếu nhiễu pha là một trong nhiều phép đo — bạn còn phải đo phổ, công suất kênh, hài, và cả nhiễu EMC — thì EXA N9010B là lựa chọn hợp lý. Máy có các cấu hình dải tần từ 10 Hz tới 3,6; 7,0; 13,6; 26,5; 32 hoặc 44 GHz, và ứng dụng đo nhiễu pha chạy như một tuỳ chọn phần mềm trên cùng nền tảng X-Series. Cách tiếp cận này giống với những gì chúng tôi trình bày trong bài đo nhiễu EMI/EMC theo CISPR bằng máy phân tích phổ: một nền tảng, nhiều ứng dụng đo.
Nếu nhiễu pha là phép đo chính — bạn phát triển VCO, PLL, bộ tổng hợp tần số, hoặc nghiệm thu chuẩn tần số — thì SSA E5052B là công cụ đúng. Ngoài độ nhạy vượt trội nhờ tương quan chéo, máy gộp sáu chức năng độc lập: đo nhiễu pha, giám sát phổ, đo tần số và công suất (kiểm tra VCO), đo quá độ, đo nhiễu AM và đo nhiễu băng gốc. Máy cũng trả trực tiếp các đại lượng dẫn xuất mà thiết kế cần: sai lệch pha rms tích phân theo độ hoặc radian, jitter thời gian theo giây, và FM dư theo Hz rms.
Kết quả chỉ đáng tin khi máy được hiệu chuẩn
Phép đo nhiễu pha là phép đo so sánh nền nhiễu, nên nó đặc biệt nhạy với tình trạng thực của thiết bị. Hai hạng mục cần theo dõi sát trong hiệu chuẩn định kỳ là độ chính xác của chuẩn tần số nội và nền nhiễu của kênh đo — một máy trôi đặc tính sẽ không báo lỗi, nó chỉ lặng lẽ trả về đường cong xấu hơn thực tế và khiến bạn loại nhầm linh kiện tốt.
