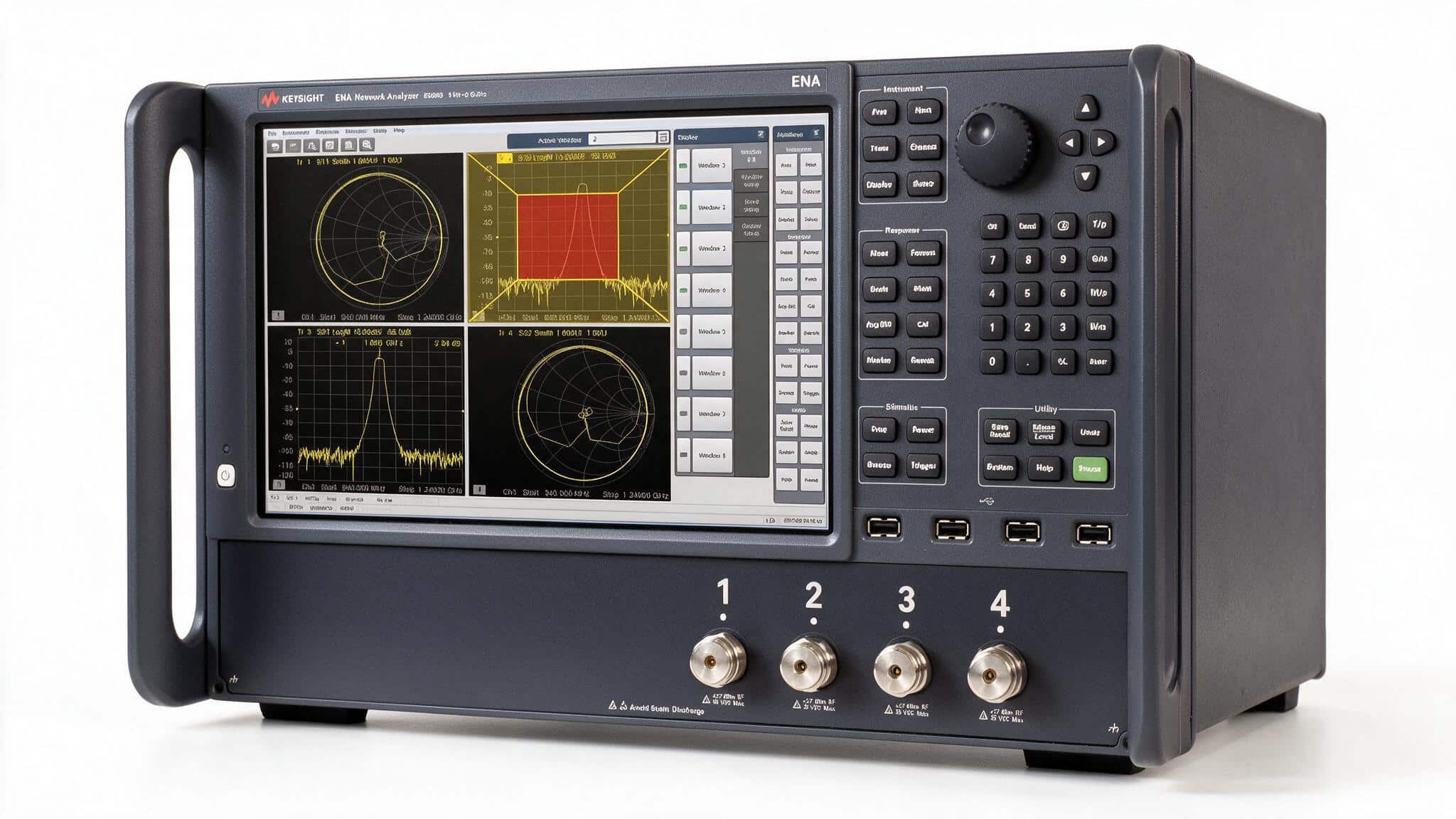

Máy phân tích mạng vector thường bị coi là thiết bị chỉ để đo S-parameter. Thực tế trên bàn lab RF hiện đại, chiếc máy này phải kiêm thêm việc đo bộ khuếch đại có cấp nguồn, đo bộ trộn tần, đo tín hiệu xung, phân tích miền thời gian và đôi khi cả hệ số tạp âm — mỗi việc trước đây cần một thiết bị riêng. Máy phân tích mạng ENA Keysight E5080B được xây dựng đúng theo hướng gộp đó: lõi đo dải động 140 dB, tối đa hai nguồn phát, cùng loạt tuỳ chọn tích hợp thẳng vào thân máy. Bài viết trình bày sáu phép đo thực tế và điều kiện cấu hình cho từng phép.
Cấu hình nền của E5080B
| Thông số | Giá trị Keysight công bố |
|---|---|
| Dải tần | 9 kHz đến 4,5 / 6,5 / 9 / 14 / 20 GHz, hoặc 100 kHz đến 26,5 / 32 / 44 / 53 GHz |
| Số cổng đo | 2 hoặc 4 |
| Dải động | 140 dB |
| Số nguồn phát | Tối đa 2 |
| Tuỳ chọn tích hợp | Nguồn DC, bias tee, bộ phát xung, bộ điều chế xung |
| Ứng dụng phần mềm | Phân tích phổ, đo RF xung, đo bộ trộn vector, hệ số tạp âm |
| Miền thời gian | Tuỳ chọn TDR nâng cao |

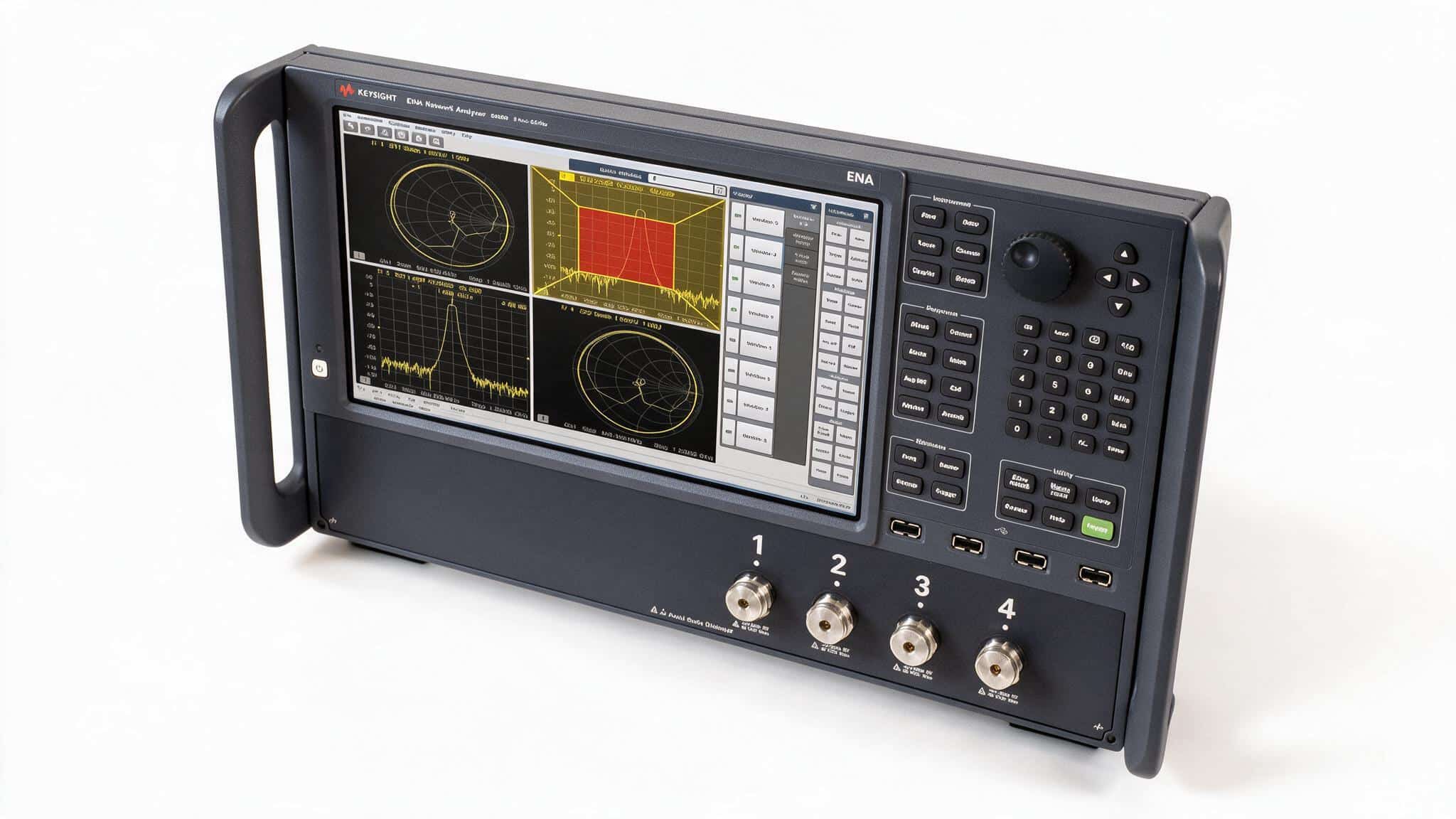

Cấu hình Techmaster phân phối phổ biến là bản 9 kHz – 20 GHz với 2 hoặc 4 cổng, giao tiếp LAN theo chuẩn LXI, USB và GPIB. Mỗi cổng đo chịu được tối đa +27 dBm RF và 35 VDC — con số in ngay cạnh mỗi đầu nối trên mặt máy và cần kiểm tra trước khi nối thiết bị có cấp nguồn.

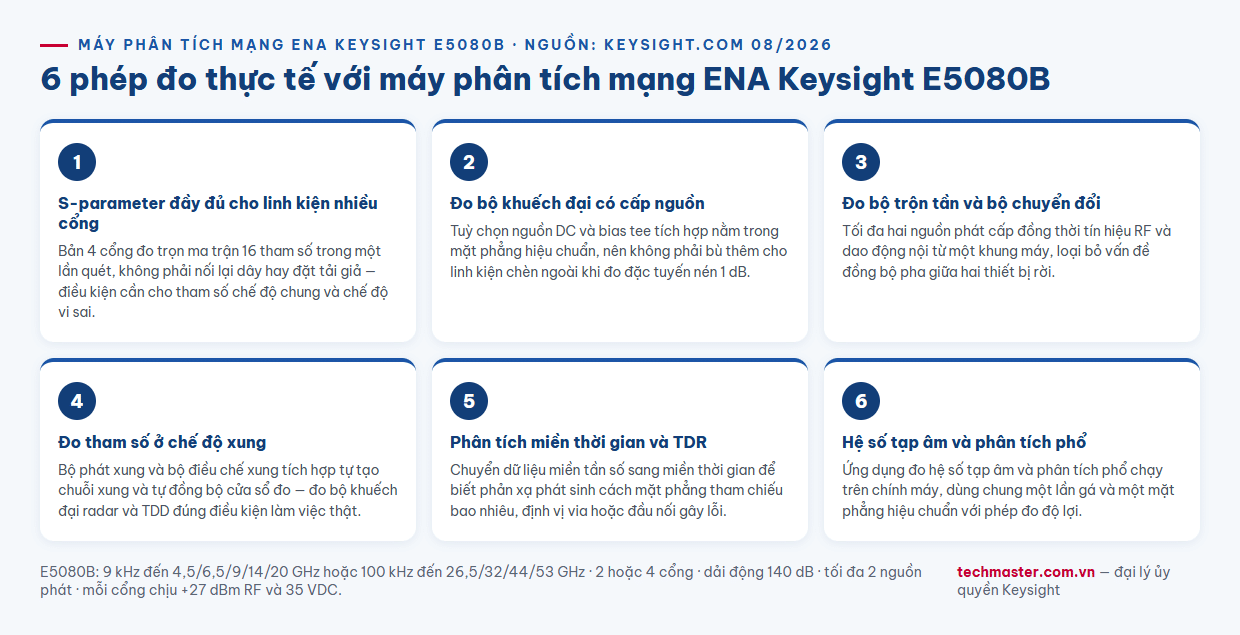

Ứng dụng 1 — Đo S-parameter đầy đủ cho linh kiện nhiều cổng
Đây là phép đo nền tảng. Với bản 4 cổng, máy đo trọn ma trận 16 tham số của một thiết bị bốn cổng trong một lần quét, không phải nối lại dây và không cần tải giả ở các cổng còn lại.
Khác biệt lớn nhất nằm ở nhóm linh hiệu vi sai. Cặp đường truyền vi sai trong thiết bị tốc độ cao cần các tham số chế độ chung và chế độ vi sai — muốn có chúng phải đo đủ bốn cổng vật lý rồi máy tự chuyển đổi. Nếu chỉ có máy hai cổng, kỹ sư phải đo bốn lần với ba lần thay tải giả, và mỗi lần tháo lắp là một lần thêm sai số lặp lại. Trước mọi phép đo, hiệu chuẩn tại mặt phẳng đầu nối là bắt buộc — dải động 140 dB không cứu được một mặt phẳng tham chiếu đặt sai.
Ứng dụng 2 — Đo bộ khuếch đại có cấp nguồn, không cần bias tee ngoài
Đo một bộ khuếch đại đòi hỏi cấp nguồn DC cho thiết bị trong khi vẫn đo tín hiệu RF qua cùng đường truyền. Cách làm thông thường là chèn bias tee rời và một bộ nguồn ngoài — thêm hai điểm nối, thêm suy hao, và thêm việc phải hiệu chuẩn bù cho phần chèn thêm.
E5080B có tuỳ chọn nguồn DC và bias tee tích hợp ngay trong máy. Nguồn DC nằm trong mặt phẳng hiệu chuẩn nên phần bù được xử lý cùng lúc với hiệu chuẩn thường lệ. Quy trình đo đặc tuyến nén 1 dB trở nên gọn: đặt một quét công suất ở tần số quan tâm, đọc độ lợi theo mức công suất vào, tìm điểm độ lợi giảm 1 dB so với vùng tuyến tính. Vì nguồn DC do chính máy điều khiển, có thể lặp phép đo ở nhiều mức điện áp cấp mà không đụng tay vào thiết bị.
Ứng dụng 3 — Đo bộ trộn tần và bộ chuyển đổi tần số
Bộ trộn có tần số vào và tần số ra khác nhau, nên máy phân tích mạng thông thường không đo trực tiếp được. Cần hai điều kiện: nguồn thứ hai để cấp tín hiệu dao động nội, và khả năng đo khi tần số thu khác tần số phát.
Với tối đa hai nguồn phát tích hợp cộng ứng dụng đo bộ trộn vector, E5080B cấp tín hiệu RF và tín hiệu dao động nội từ cùng một máy rồi đo tổn hao chuyển đổi cùng đặc tính pha của sản phẩm trộn. Việc cả hai nguồn nằm trong một khung máy loại bỏ vấn đề đồng bộ pha giữa hai thiết bị rời — vốn là nguyên nhân phổ biến khiến phép đo pha của bộ trộn không lặp lại được.
Ứng dụng 4 — Đo tham số ở chế độ xung cho radar và hệ thống TDD
Bộ khuếch đại công suất trong radar hoặc trạm gốc TDD chỉ hoạt động theo xung. Đo ở chế độ sóng liên tục sẽ làm thiết bị quá nhiệt và cho kết quả không phản ánh điều kiện làm việc thật.
Tuỳ chọn bộ phát xung và bộ điều chế xung tích hợp cho phép máy tự tạo chuỗi xung, tự đồng bộ cửa sổ đo với xung đó, và đo tham số chỉ trong khoảng thiết bị đang bật. Vì cả nguồn xung lẫn cửa sổ đo do một máy điều khiển, việc căn chỉnh thời gian giữa chúng chính xác hơn hẳn so với ghép máy phát xung rời qua cáp trigger.
Ứng dụng 5 — Phân tích miền thời gian và định vị điểm bất thường
Dữ liệu miền tần số chuyển đổi được sang miền thời gian, và đây là công cụ chẩn đoán mạnh nhất mà nhiều người dùng bỏ quên. Thay vì chỉ biết “phản xạ ở cổng 1 quá cao”, kỹ sư thấy được phản xạ đó phát sinh cách mặt phẳng tham chiếu bao nhiêu — từ đó suy ra chính xác điểm nào trên đường truyền gây lỗi.
Ứng dụng cụ thể: kiểm tra trở kháng dọc theo một đường truyền trên PCB để tìm chỗ trở kháng thay đổi đột ngột do via hoặc đầu nối đặt sai; hoặc định vị điểm hỏng trên tuyến cáp dài. Tuỳ chọn TDR nâng cao mở rộng khả năng này cho các phép đo tín hiệu số tốc độ cao.
Ứng dụng 6 — Hệ số tạp âm và phân tích phổ trên cùng một máy
Đặc trưng hoá đầy đủ một bộ khuếch đại tạp âm thấp cần cả độ lợi lẫn hệ số tạp âm. Truyền thống, độ lợi đo bằng máy phân tích mạng còn hệ số tạp âm đo bằng thiết bị chuyên dụng — hai lần gá đặt, hai bộ hiệu chuẩn, và rủi ro số liệu không khớp nhau.
Với ứng dụng đo hệ số tạp âm và ứng dụng phân tích phổ chạy trên chính E5080B, cả hai phép đo dùng chung một lần gá và một mặt phẳng hiệu chuẩn. Phần phân tích phổ còn dùng để kiểm tra hài và sản phẩm xuyên điều chế của thiết bị đang đo — công việc thường phải chuyển sang máy phân tích phổ rời.

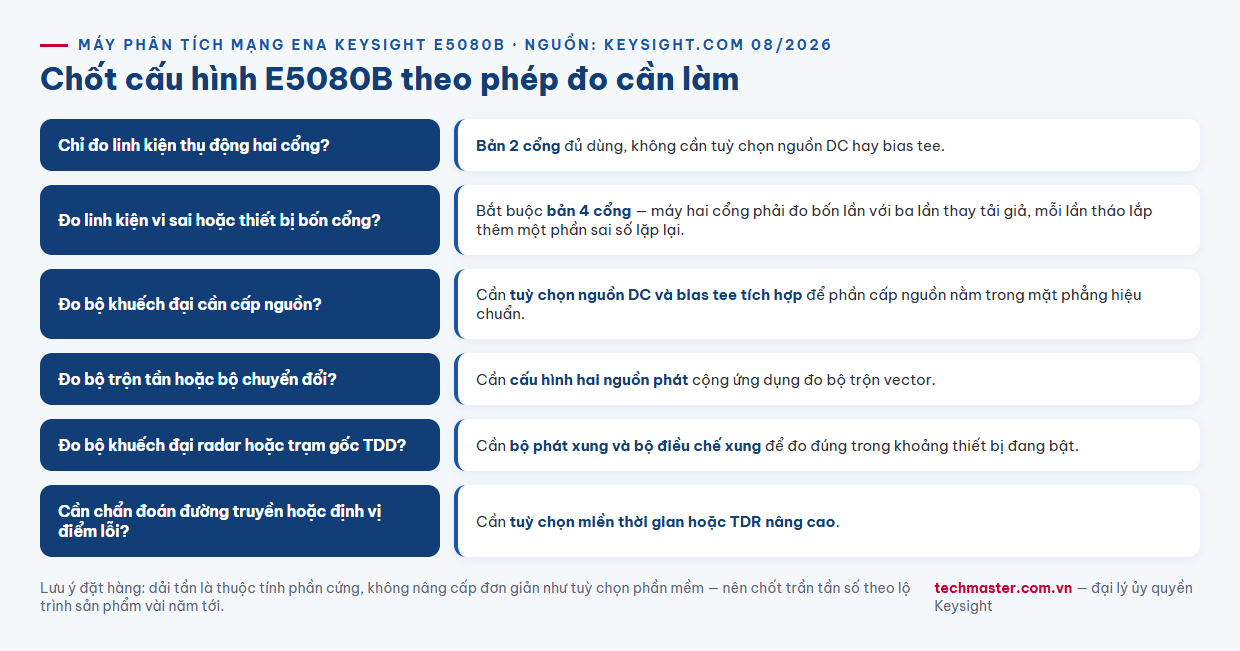

Chốt cấu hình theo phép đo cần làm
- Chỉ đo linh kiện thụ động hai cổng — bản 2 cổng đủ dùng, không cần tuỳ chọn nguồn DC.
- Đo linh kiện vi sai hoặc thiết bị bốn cổng — bắt buộc bản 4 cổng.
- Đo bộ khuếch đại — cần tuỳ chọn nguồn DC và bias tee tích hợp.
- Đo bộ trộn tần — cần cấu hình hai nguồn phát cộng ứng dụng đo bộ trộn vector.
- Đo radar hoặc TDD — cần bộ phát xung và bộ điều chế xung.
- Chẩn đoán đường truyền — cần tuỳ chọn miền thời gian hoặc TDR nâng cao.
Điểm cần lưu ý khi đặt hàng: dải tần là thuộc tính phần cứng, chọn xong không nâng cấp đơn giản như tuỳ chọn phần mềm. Nên chốt trần tần số theo lộ trình sản phẩm vài năm tới chứ không chỉ theo nhu cầu hiện tại. Bài đánh giá chi tiết E5080B phân tích kỹ từng tuỳ chọn, còn bài ứng dụng theo ngành nghề trình bày cách từng ngành khai thác máy. Nếu phép đo mang tính di động hoặc ngân sách hạn chế hơn, cân nhắc dòng VNA dạng USB như P9375A.
Mua Keysight E5080B chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền Keysight tại Việt Nam, tư vấn chọn dải tần, số cổng và bộ tuỳ chọn theo đúng danh mục phép đo thực tế, giao máy chính hãng kèm chứng chỉ CO/CQ và cung cấp hiệu chuẩn theo ISO/IEC 17025 trong nước. Xem cấu hình tại trang máy phân tích mạng ENA Keysight E5080B hoặc danh mục thiết bị đo lường.
Câu hỏi thường gặp
Keysight E5080B có dải tần và cấu hình cổng nào?
E5080B là máy phân tích mạng vector dòng ENA với các lựa chọn dải tần 9 kHz đến 4,5 / 6,5 / 9 / 14 / 20 GHz hoặc 100 kHz đến 26,5 / 32 / 44 / 53 GHz, cấu hình 2 hoặc 4 cổng đo, dải động 140 dB và tối đa hai nguồn phát. Cấu hình phổ biến tại Việt Nam là bản 9 kHz đến 20 GHz với giao tiếp LAN theo chuẩn LXI, USB và GPIB. Mỗi cổng chịu tối đa +27 dBm RF và 35 VDC.
E5080B đo được bộ trộn tần không?
Có, với điều kiện cấu hình hai nguồn phát và ứng dụng đo bộ trộn vector. Khi đó máy cấp đồng thời tín hiệu RF và tín hiệu dao động nội từ cùng một khung máy, đo được tổn hao chuyển đổi cùng đặc tính pha của sản phẩm trộn. Việc hai nguồn nằm chung một máy loại bỏ vấn đề đồng bộ pha vốn khiến phép đo pha của bộ trộn khó lặp lại khi ghép hai thiết bị rời.
Có cần bias tee ngoài khi đo bộ khuếch đại bằng E5080B không?
Không, nếu máy được đặt hàng kèm tuỳ chọn nguồn DC và bias tee tích hợp. Khi đó phần cấp nguồn nằm trong mặt phẳng hiệu chuẩn của máy nên không phải bù thêm cho linh kiện chèn ngoài, đồng thời điện áp cấp do chính máy điều khiển nên có thể lặp phép đo ở nhiều mức nguồn mà không cần thao tác tay lên thiết bị đang đo.
