Máy phân tích mạng vector là “cân tiểu ly” của thế giới RF: nó quyết định linh kiện đạt hay không đạt. Khi chọn một máy cho phòng thử linh kiện RF hoặc dây chuyền sản xuất, câu hỏi không phải “đo được S-parameter không” mà là “dải động bao nhiêu, phủ tần tới đâu, và có phải mua thêm bao nhiêu thiết bị ngoài”. Bài viết đánh giá máy phân tích mạng ENA Keysight E5080B qua 5 điểm nổi bật trả lời đúng những câu hỏi đó.

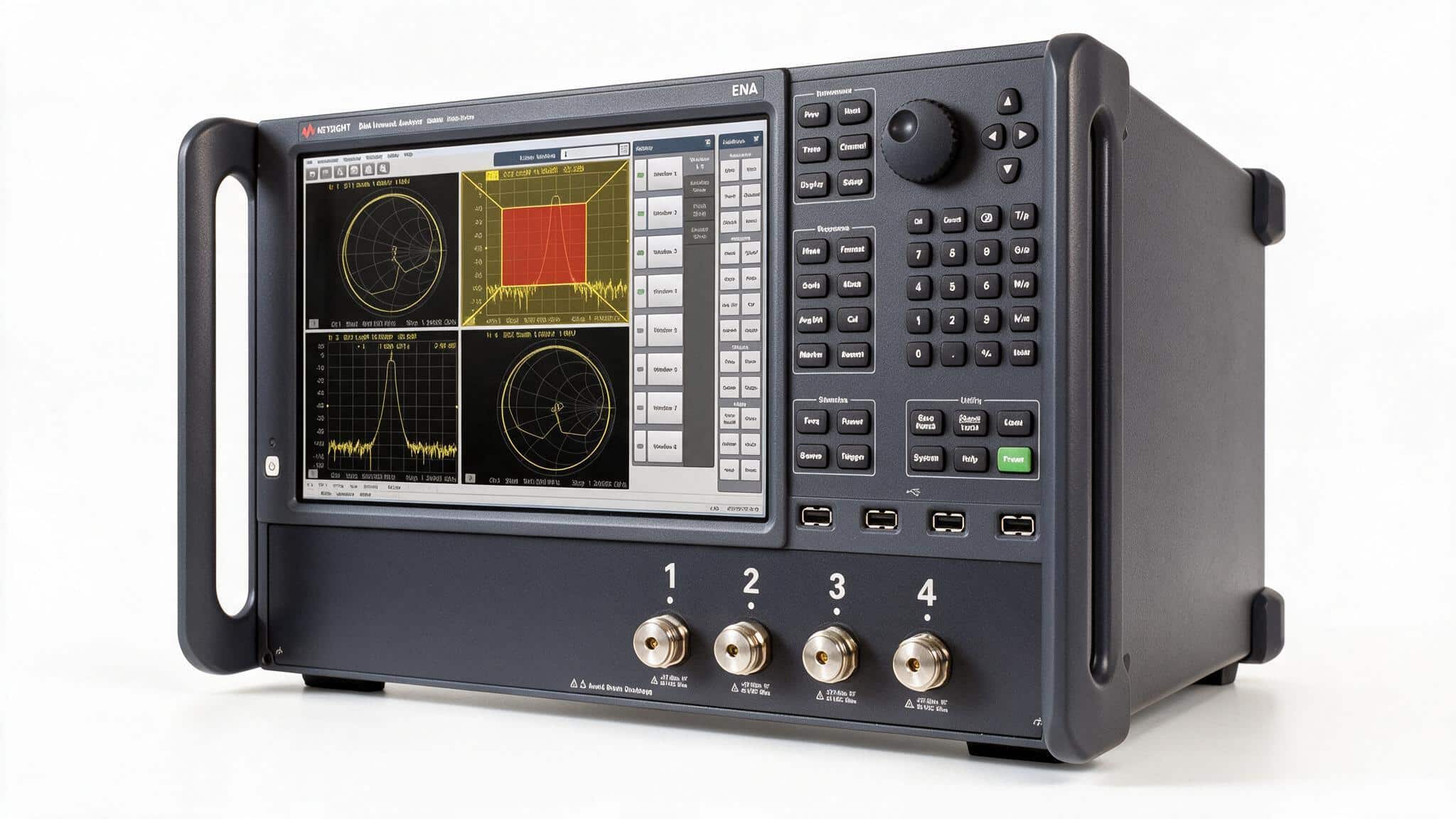

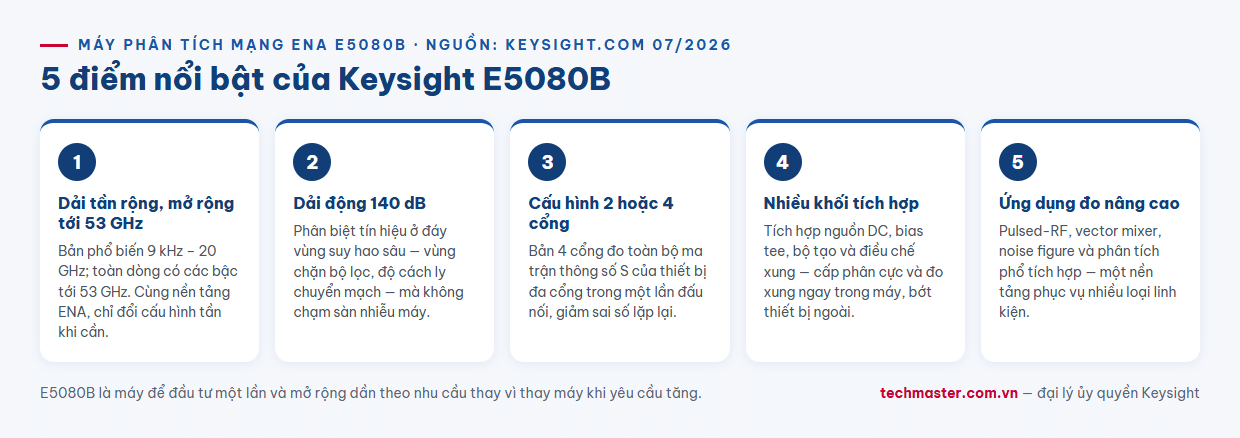

1. Dải tần rộng, mở rộng toàn dòng tới 53 GHz
Bản phổ biến tại Techmaster phủ 9 kHz đến 20 GHz — đủ cho phần lớn linh kiện RF, mô-đun không dây và tuyến vi sóng dân dụng. Toàn dòng E5080B còn có các bậc tần cao hơn: 9 kHz đến 4,5/6,5/9/14/20 GHz, hoặc 100 kHz đến 26,5/32/44/53 GHz. Nghĩa là khi nhu cầu tăng, bạn ở lại cùng nền tảng ENA và cùng quy trình đo, chỉ đổi cấu hình tần — không phải học lại một máy mới. Dải khởi đầu từ 9 kHz cũng cho phép đo các linh kiện tần thấp mà nhiều VNA vi sóng bỏ qua.
2. Dải động 140 dB — đo được cả linh kiện suy hao lớn
Đây là con số quan trọng nhất với người đo bộ lọc và linh kiện cách ly cao. Dải động 140 dB nghĩa là E5080B phân biệt được tín hiệu ở đáy dải suy hao sâu — như vùng chặn (stopband) của bộ lọc hay độ cách ly của chuyển mạch — mà không bị nền nhiễu của chính máy che khuất. Với linh kiện có suy hao chèn thấp và triệt vùng chặn sâu, dải động rộng là điều kiện để phép đo còn ý nghĩa thay vì chạm sàn máy.
3. Cấu hình 2 hoặc 4 cổng — đo đa cổng đúng nghĩa
E5080B có tùy chọn 2 hoặc 4 cổng. Với linh kiện hai cổng (bộ lọc, cáp, bộ khuếch đại), bản 2 cổng đo đủ S11/S21/S12/S22. Nhưng với thiết bị đa cổng — bộ ghép định hướng, balun, chuyển mạch nhiều ngả, mô-đun đa kênh — bản 4 cổng đo toàn bộ ma trận thông số S trong một lần đấu nối, không phải hoán cổng thủ công và ghép kết quả. Điều này vừa giảm sai số lặp lại vừa rút ngắn thời gian đo mỗi linh kiện trên dây chuyền.
4. Nhiều khối tích hợp — giảm thiết bị ngoài
Điểm khiến E5080B đáng giá trong tổng chi phí sở hữu là các khối tích hợp: nguồn DC, bias tee, bộ tạo xung và bộ điều chế xung có thể tích hợp ngay trong máy. Bias tee tích hợp cho phép cấp phân cực DC vào linh kiện tích cực (LNA, transistor) ngay qua cổng đo mà không cần T-bias ngoài. Bộ tạo/điều chế xung mở đường cho đo xung mà không phải dựng thêm nguồn tín hiệu và bộ điều chế rời. Ít thiết bị ngoài đồng nghĩa ít điểm sai số và bàn đo gọn hơn.
5. Ứng dụng nâng cao: pulsed-RF, vector mixer, noise figure
Ngoài phép đo S-parameter cơ bản, E5080B hỗ trợ các ứng dụng đo nâng cao mà thường phải mua máy chuyên dụng riêng: đo pulsed-RF cho linh kiện làm việc ở chế độ xung (như PA trong radar), đo vector mixer để đặc trưng hóa bộ trộn tần có đổi tần, đo noise figure để đánh giá hệ số tạp cùng phân tích phổ tích hợp. Việc gộp nhiều loại phép đo lên một nền tảng giúp một trạm đo phục vụ nhiều loại linh kiện — đặc biệt hữu ích cho phòng R&D đo đa dạng nguyên mẫu.
Tóm tắt: E5080B phù hợp với ai
Nếu công việc của bạn là kiểm tra chất lượng linh kiện RF trên dây chuyền, đặc trưng hóa bộ lọc và bộ khuếch đại trong R&D, hoặc đo tuyến vi sóng cần dải động sâu, E5080B là lựa chọn cân bằng: dải tần mở rộng được, dải động 140 dB, đa cổng và nhiều khối tích hợp giảm thiết bị phụ. Đây là máy để đầu tư một lần và mở rộng dần theo nhu cầu thay vì thay máy khi yêu cầu tăng.
Xem cấu hình cổng, bậc tần và báo giá của máy phân tích mạng ENA Keysight E5080B tại trang sản phẩm. Muốn xem góc ứng dụng theo ngành, đọc bài E5080B trong sản xuất RF, viễn thông, quốc phòng. Toàn bộ danh mục tại hệ thống thiết bị đo lường Techmaster.
Câu hỏi thường gặp
Máy phân tích mạng ENA Keysight E5080B có thông số gì?

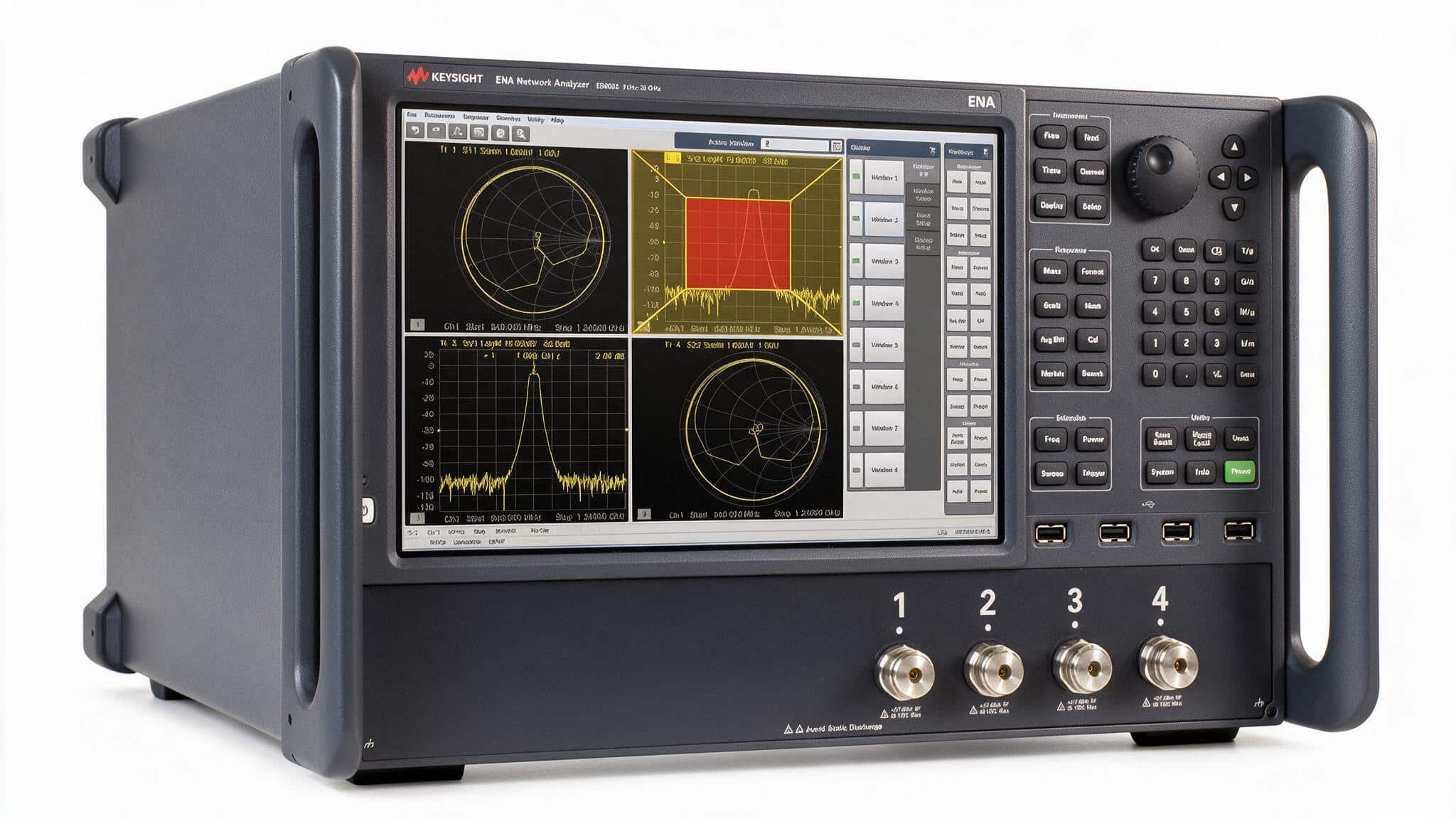

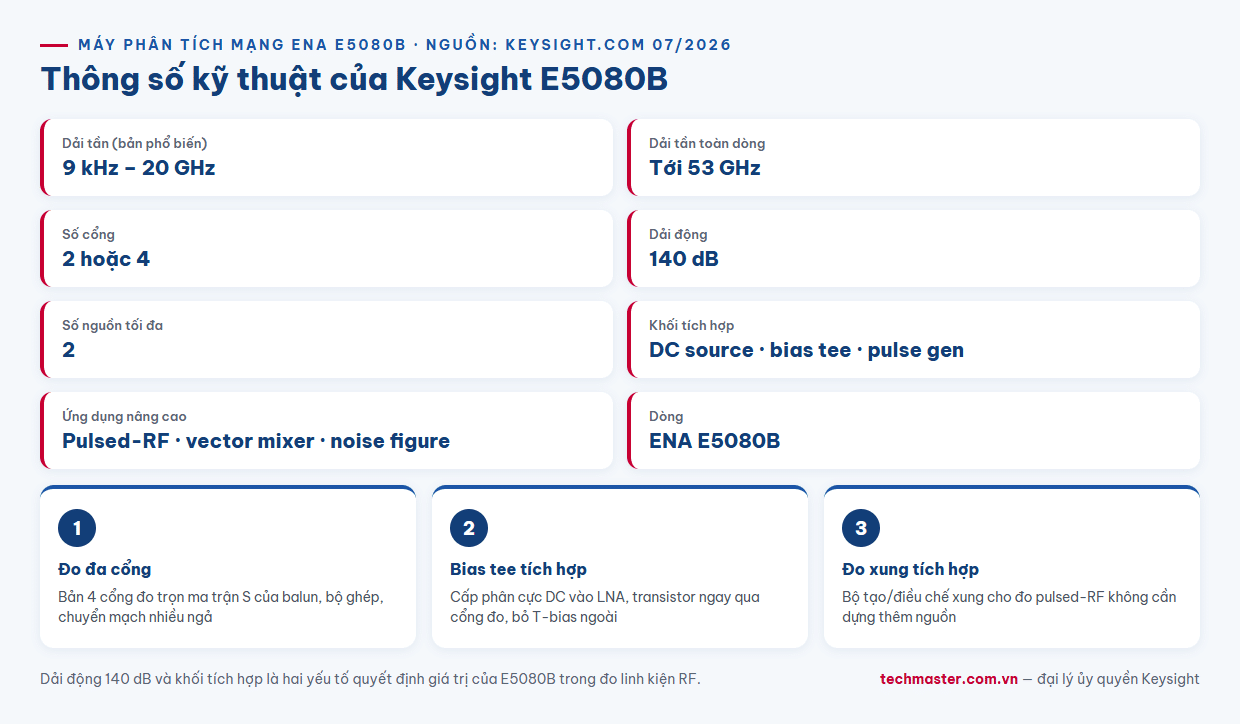

E5080B là máy phân tích mạng vector dòng ENA. Bản phổ biến phủ 9 kHz đến 20 GHz; toàn dòng mở rộng tới 53 GHz. Máy có cấu hình 2 hoặc 4 cổng, dải động 140 dB, tích hợp được nguồn DC, bias tee, bộ tạo xung và điều chế xung, hỗ trợ phân tích phổ cùng các phép đo nâng cao như pulsed-RF, vector mixer và noise figure.
E5080B nên chọn bản 2 cổng hay 4 cổng?
Bản 2 cổng đo đủ S11/S21/S12/S22 cho linh kiện hai cổng như bộ lọc, cáp, bộ khuếch đại. Bản 4 cổng đo toàn bộ ma trận thông số S cho thiết bị đa cổng như bộ ghép định hướng, balun, chuyển mạch nhiều ngả trong một lần đấu nối — giảm sai số lặp lại và tăng tốc đo trên dây chuyền. Chọn theo số cổng của linh kiện bạn đo thường xuyên nhất.
Mua Keysight E5080B chính hãng kèm hiệu chuẩn ở đâu?
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, tư vấn chọn bậc tần và số cổng theo linh kiện cần đo, giao máy chính hãng kèm chứng chỉ CO/CQ và cung cấp dịch vụ hiệu chuẩn theo ISO/IEC 17025.
