Một bàn thí nghiệm điện tử hiếm khi chỉ cần một mức điện áp. Mạch số cần 3,3 V hoặc 5 V, tầng analog cần nguồn đôi ±12 V hoặc ±15 V, còn tải công suất cần một đường riêng để không kéo sụt hai đường kia. Đây chính là bài toán mà bộ nguồn DC Keysight EDU36311A được thiết kế để giải: ba ngõ ra độc lập trong một khung máy, tổng công suất 90 W, thuộc dòng Smart Bench Essentials mà Keysight nhắm vào phòng thực hành kỹ thuật và bàn đo cơ bản. Bài viết đi qua năm tình huống sử dụng thực tế, chỉ rõ ở mỗi tình huống bạn nên khai thác đặc tính nào của máy — và ở đâu thì máy này không phải lựa chọn đúng.
Cấu hình ba ngõ ra: đọc đúng con số trước khi lắp mạch

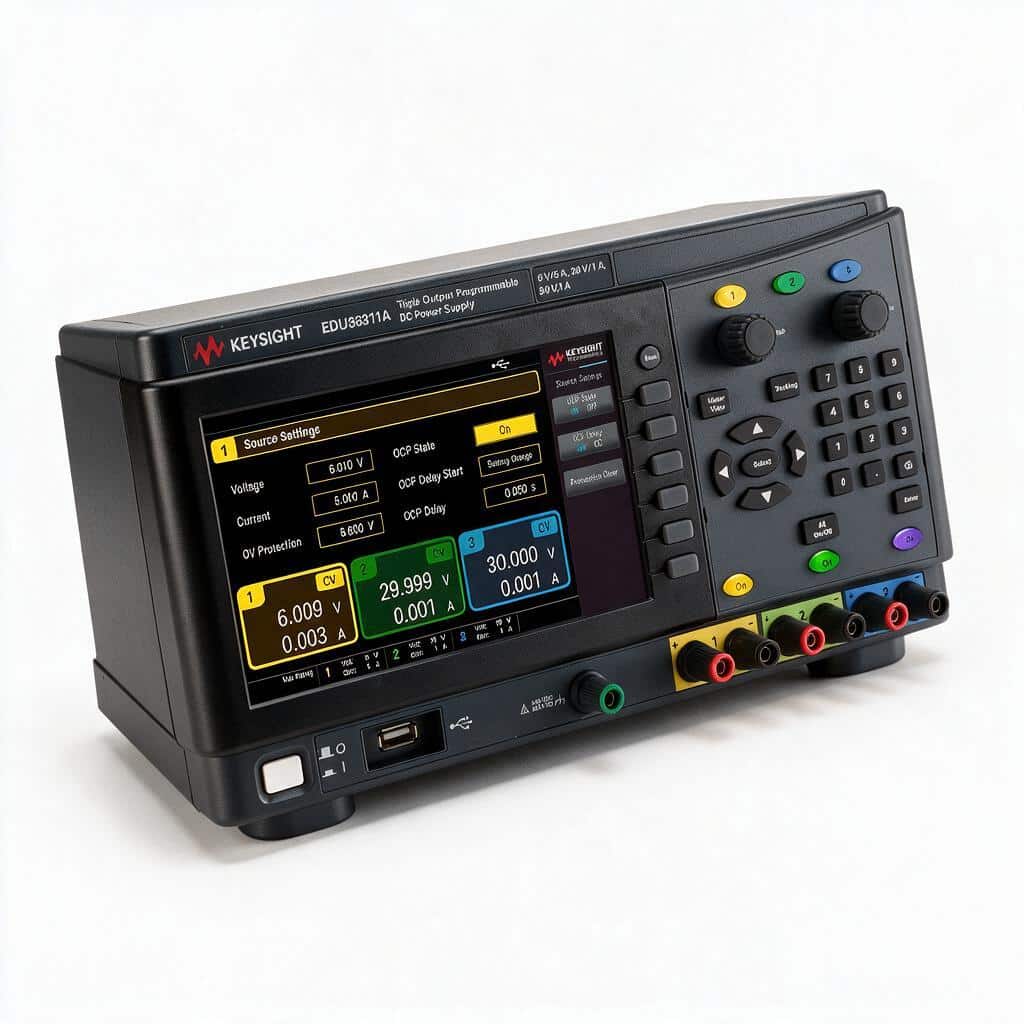

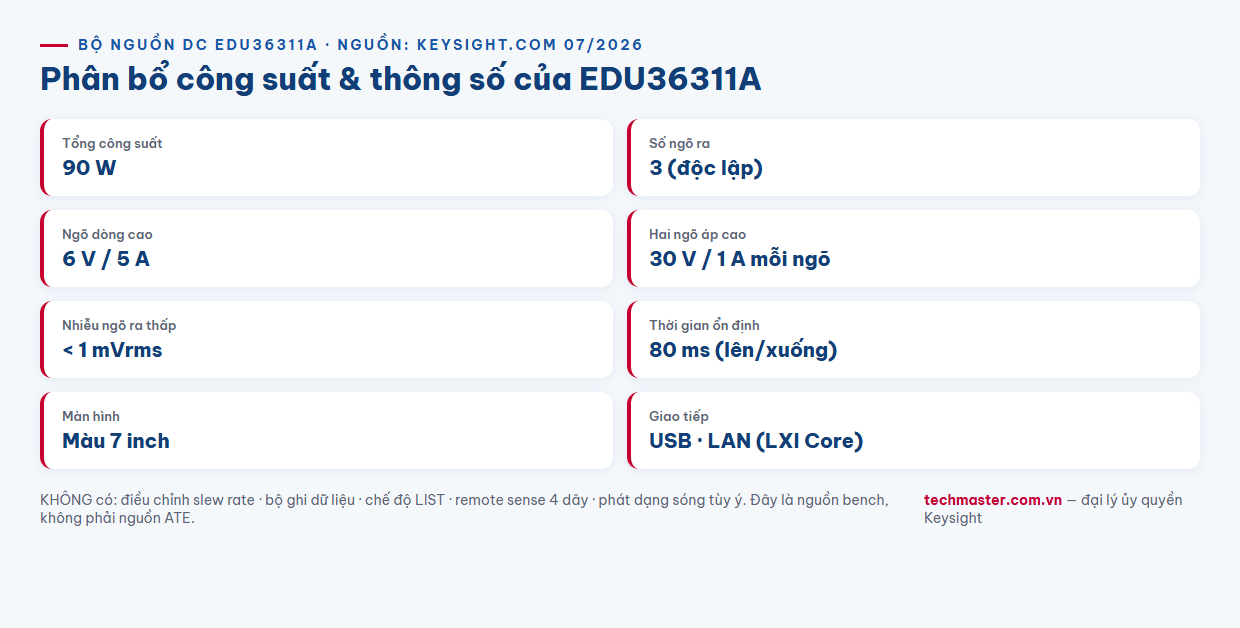

Trước khi bàn tới ứng dụng, cần nắm chính xác EDU36311A cho bạn những gì. Ba ngõ ra không giống nhau — đây là điểm quyết định cách bạn phân bổ tải:
- Một ngõ 6 V / 5 A — đường dòng cao, điện áp thấp, dành cho mạch logic, vi điều khiển, module cảm biến và bất cứ tải nào ăn dòng.
- Hai ngõ 30 V / 1 A — hai đường điện áp cao, dòng vừa. Ghép hai đường này lại là cách chuẩn để dựng nguồn đôi đối xứng cho mạch khuếch đại thuật toán.
Nhân ra: 6 V × 5 A = 30 W, cộng 30 V × 1 A × 2 = 60 W, tổng đúng 90 W. Máy có màn hình màu 7 inch hiển thị đồng thời thông số cả ba ngõ, kết nối USB và LAN theo chuẩn LXI Core, tương thích phần mềm PathWave BenchVue để điều khiển và ghi dữ liệu từ máy tính. Thời gian ổn định khi thay đổi mức đặt lên hoặc xuống là 80 ms. Với ngõ ra nhiễu thấp, mức nhiễu công bố dưới 1 mVrms.
Cần nói thẳng phần máy không có, vì nó quyết định giới hạn ứng dụng: EDU36311A không có điều chỉnh tốc độ dốc (slew rate), không có bộ ghi dữ liệu tích hợp, không có chế độ LIST để chạy chuỗi mức đặt tự động, không có cảm biến từ xa 4 dây (remote sense) và không phát được dạng sóng tùy ý. Đây là bộ nguồn bench đúng nghĩa, không phải nguồn ATE cho dây chuyền kiểm tra tự động.

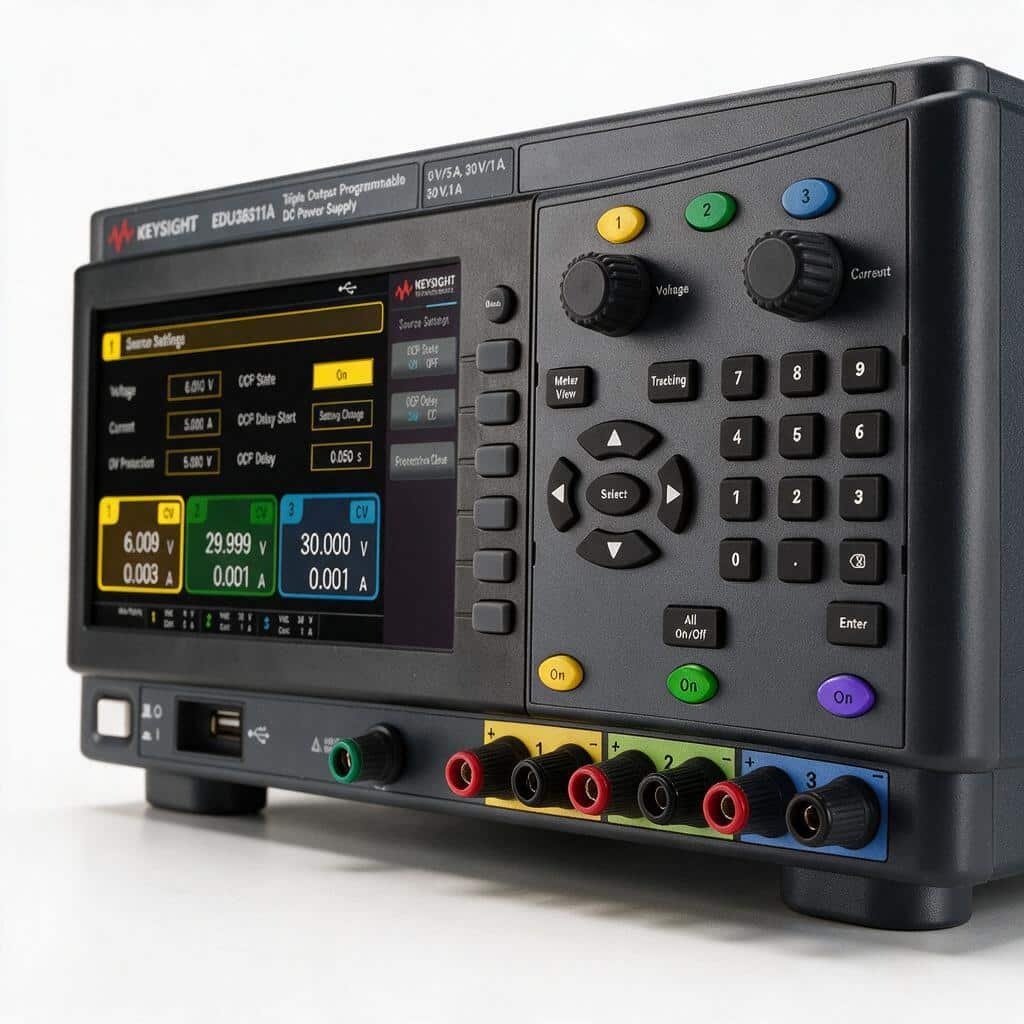

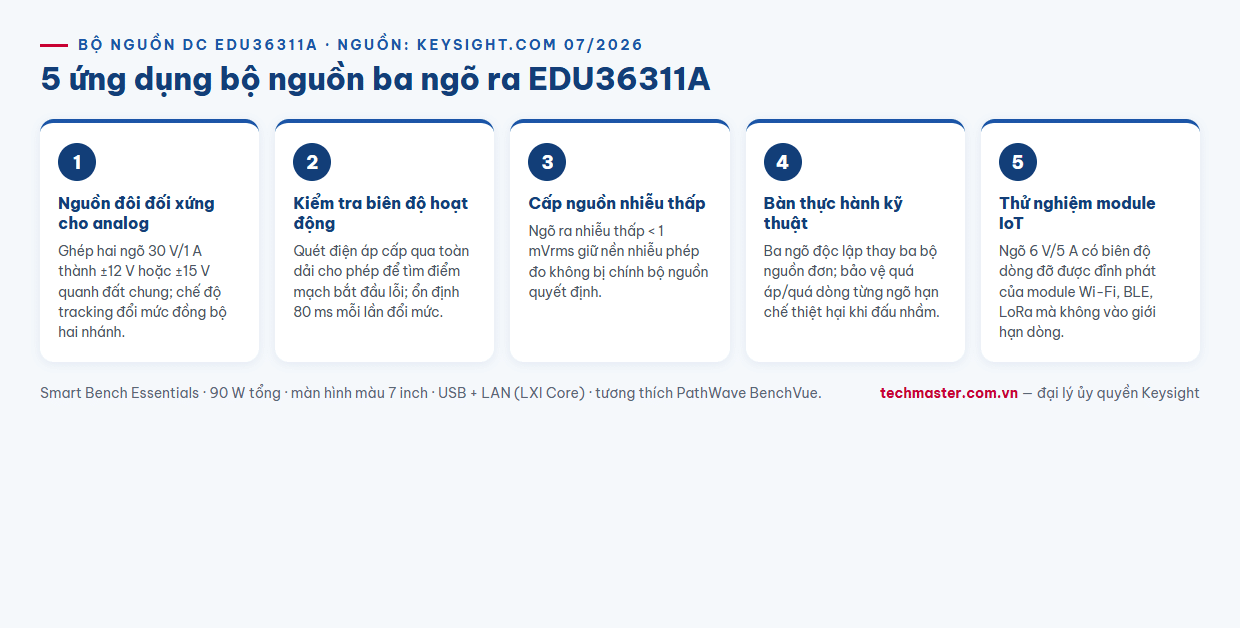

Ứng dụng 1: cấp nguồn đôi đối xứng cho mạch analog
Đây là tình huống dùng nhiều nhất của một bộ nguồn ba ngõ. Mạch khuếch đại thuật toán, mạch lọc tích cực và tầng tiền khuếch đại cảm biến gần như luôn cần nguồn đôi ±12 V hoặc ±15 V quanh một điểm đất chung. Với EDU36311A, bạn đặt hai ngõ 30 V / 1 A ở cùng mức điện áp, nối cực dương của ngõ thứ nhất và cực âm của ngõ thứ hai thành hai nhánh, điểm nối giữa làm đất mạch. Chức năng theo dõi (tracking) cho phép hai ngõ đổi mức đồng bộ — khi bạn quét điện áp nguồn để khảo sát biên độ hoạt động của mạch, cả hai nhánh đi cùng nhau thay vì phải chỉnh tay từng đường và tạo ra mất cân bằng tạm thời có thể làm hỏng linh kiện.
Ngõ 6 V / 5 A còn trống lúc này là chỗ lý tưởng để cấp cho phần logic điều khiển hoặc mạch giao tiếp trên cùng bo mạch, tách biệt hoàn toàn khỏi hai nhánh analog.
Ứng dụng 2: kiểm tra biên độ hoạt động của mạch nhúng
Một bo mạch chạy tốt ở 5,00 V không đảm bảo nó chạy tốt khi pin sụt còn 4,6 V hay khi nguồn tăng nhẹ lên 5,3 V. Phép kiểm tra biên độ hoạt động — quét điện áp cấp qua toàn dải cho phép và quan sát điểm mạch bắt đầu lỗi — là bước bắt buộc trước khi chốt thiết kế. EDU36311A phục vụ tốt phép này nhờ độ phân giải đặt mức mịn trên màn hình 7 inch và thời gian ổn định 80 ms đủ nhanh để bạn đi qua nhiều mức trong một buổi làm việc.
Điểm cần lưu ý: vì máy không có chế độ LIST, bạn sẽ chỉnh mức bằng tay hoặc viết kịch bản điều khiển qua LAN/USB. Với một bo mạch và vài chục mức, chỉnh tay hoàn toàn khả thi; nếu phải quét hàng trăm điểm và ghi lại kết quả tự động, hãy nhìn sang dòng nguồn có LIST và bộ ghi dữ liệu tích hợp như E36313A trong dòng bench chuyên nghiệp.
Ứng dụng 3: cấp nguồn nhiễu thấp cho mạch đo tín hiệu nhỏ
Khi mạch của bạn khuếch đại tín hiệu cỡ microvolt — cầu đo biến dạng, nhiệt điện trở, tiền khuếch đại cảm biến — nhiễu trên đường nguồn đi thẳng vào kết quả đo. Ngõ ra nhiễu thấp của EDU36311A với mức dưới 1 mVrms là điều kiện cần để nền nhiễu của phép đo không bị chính bộ nguồn quyết định.
Thực hành đi kèm quan trọng không kém con số: giữ dây nguồn ngắn, xoắn đôi dây cấp và dây hồi, đặt tụ lọc gốm ngay tại chân cấp của mạch. Vì máy không có cảm biến từ xa 4 dây, sụt áp trên dây dẫn sẽ không được máy bù lại — với tải ăn dòng lớn trên ngõ 6 V / 5 A, hãy dùng dây tiết diện đủ lớn và đo lại điện áp thực tại đầu tải bằng đồng hồ vạn năng thay vì tin tuyệt đối vào số hiển thị trên nguồn.
Ứng dụng 4: bàn thực hành trong trường kỹ thuật
Đây là thị trường Keysight nhắm tới rõ ràng nhất với dòng Smart Bench Essentials, và lý do rất thực tế. Một bài thực hành điện tử cơ bản thường yêu cầu sinh viên dựng mạch chỉnh lưu, mạch ổn áp và mạch khuếch đại trong cùng một buổi — ba bài, ba yêu cầu nguồn khác nhau. Có ba ngõ độc lập trên một máy nghĩa là mỗi bàn chỉ cần một thiết bị thay vì ba bộ nguồn đơn.
Hai đặc tính khác cũng đáng kể trong môi trường giảng dạy: bảo vệ quá áp và quá dòng đặt được trên từng ngõ giúp hạn chế thiệt hại khi sinh viên đấu nhầm; và màn hình 7 inch hiển thị đồng thời cả ba ngõ giúp giảng viên liếc qua là biết bàn nào đang có ngõ ra vào trạng thái giới hạn dòng. Kết nối LAN theo chuẩn LXI Core cho phép phòng lab quản lý tập trung nhiều máy qua mạng.
Ứng dụng 5: cấp nguồn cho thử nghiệm module không dây và IoT
Module Wi-Fi, BLE hay LoRa có đặc điểm chung là dòng tiêu thụ dao động mạnh: rất thấp khi ngủ, tăng vọt trong đợt phát sóng. Ngõ 6 V / 5 A của bộ nguồn DC 3 ngõ ra Keysight EDU36311A có biên độ dòng thoải mái để đỡ các đỉnh phát mà không rơi vào giới hạn dòng — điều thường xảy ra khi dùng nguồn 1 A cho module phát công suất cao.
Số đo dòng hiển thị trên máy cho bạn cảm nhận nhanh về mức tiêu thụ trung bình. Tuy nhiên cần nói rõ giới hạn: EDU36311A không phải công cụ để dựng hồ sơ dòng tiêu thụ theo thời gian với độ phân giải cao. Nếu mục tiêu là đo chính xác năng lượng một chu kỳ đánh thức của thiết bị chạy pin, công cụ đúng là máy phân tích nguồn DC chuyên dụng — xem ứng dụng máy phân tích nguồn Keysight N6705C để thấy khác biệt về khả năng số hóa dòng.
EDU36311A phù hợp và không phù hợp với ai?
Phù hợp với phòng thực hành trường kỹ thuật, bàn đo R&D cơ bản, nhóm sửa chữa điện tử và các dự án cần nhiều mức điện áp đồng thời trong ngân sách vừa phải. Chưa phù hợp nếu bạn cần công suất lớn hơn 90 W, cần cảm biến từ xa 4 dây để bù sụt áp trên dây dài, cần chạy chuỗi mức đặt tự động bằng LIST, hoặc cần ghi dữ liệu dài hạn ngay trên máy. Trong những trường hợp đó, bước lên dòng bench chuyên nghiệp là lựa chọn đúng — tham khảo bộ nguồn DC ba ngõ ra E36313A theo ngành nghề hoặc bộ nguồn 800 W E36154A cho tải công suất cao. Danh mục đầy đủ có tại trang thiết bị đo lường của Techmaster.
Câu hỏi thường gặp
Bộ nguồn Keysight EDU36311A có mấy ngõ ra và công suất bao nhiêu?
EDU36311A có ba ngõ ra độc lập với tổng công suất 90 W: một ngõ 6 V / 5 A dành cho tải ăn dòng và hai ngõ 30 V / 1 A thường dùng để dựng nguồn đôi đối xứng. Máy có màn hình màu 7 inch, kết nối USB và LAN chuẩn LXI Core, ngõ ra nhiễu thấp dưới 1 mVrms và thời gian ổn định khi đổi mức đặt là 80 ms.
EDU36311A có chạy được chuỗi mức đặt tự động và ghi dữ liệu không?
Không. EDU36311A không có chế độ LIST, không có bộ ghi dữ liệu tích hợp, không có điều chỉnh tốc độ dốc, không có cảm biến từ xa 4 dây và không phát được dạng sóng tùy ý. Máy vẫn điều khiển được từ máy tính qua USB hoặc LAN với phần mềm PathWave BenchVue; nếu cần các tính năng trên ngay trên máy, nên chọn dòng nguồn bench chuyên nghiệp.
Mua Keysight EDU36311A chính hãng kèm hiệu chuẩn ở đâu?
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, tư vấn chọn cấu hình nguồn phù hợp với tải và ngân sách, giao máy chính hãng kèm chứng chỉ CO/CQ và cung cấp dịch vụ hiệu chuẩn ISO/IEC 17025.
