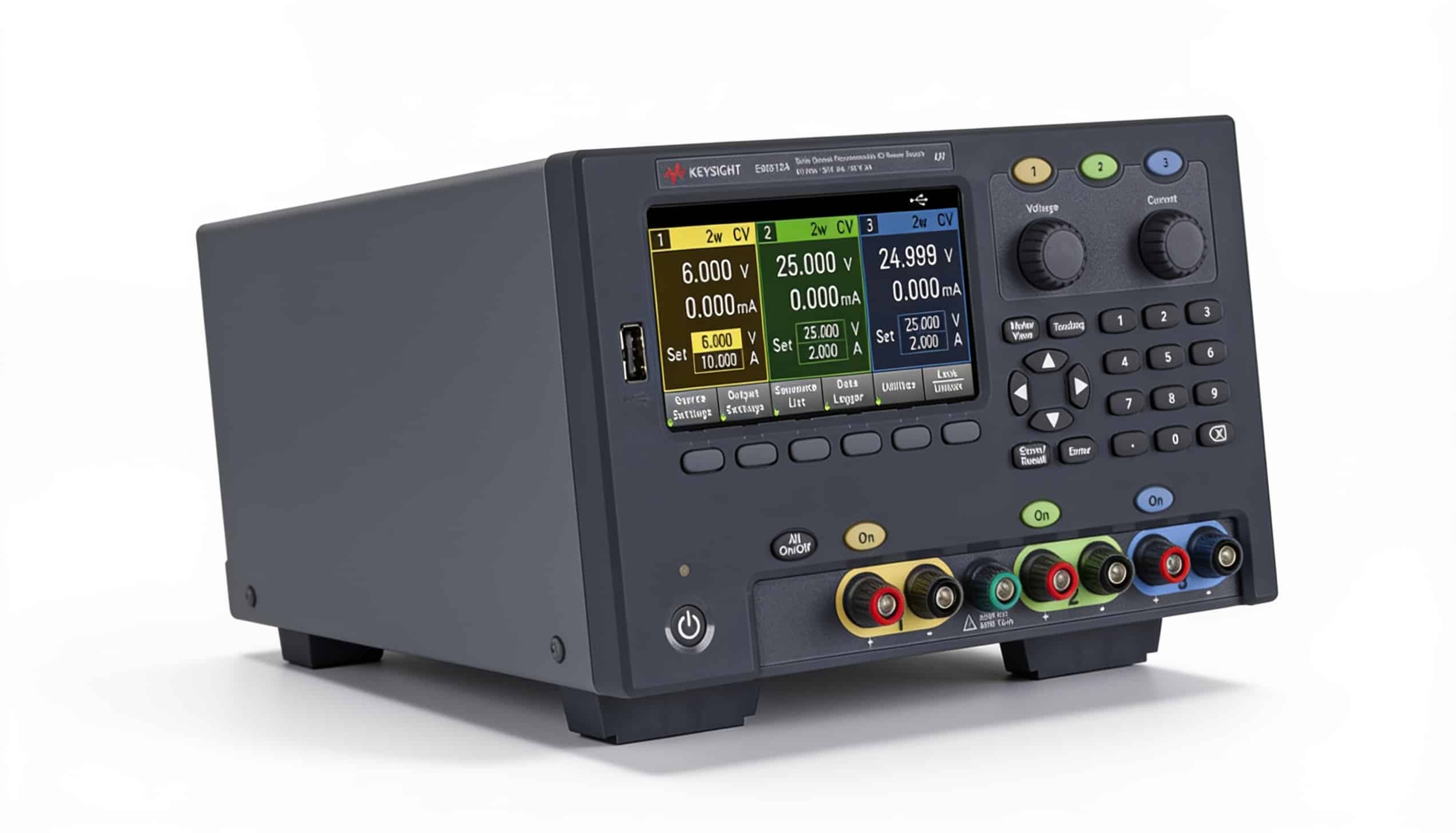

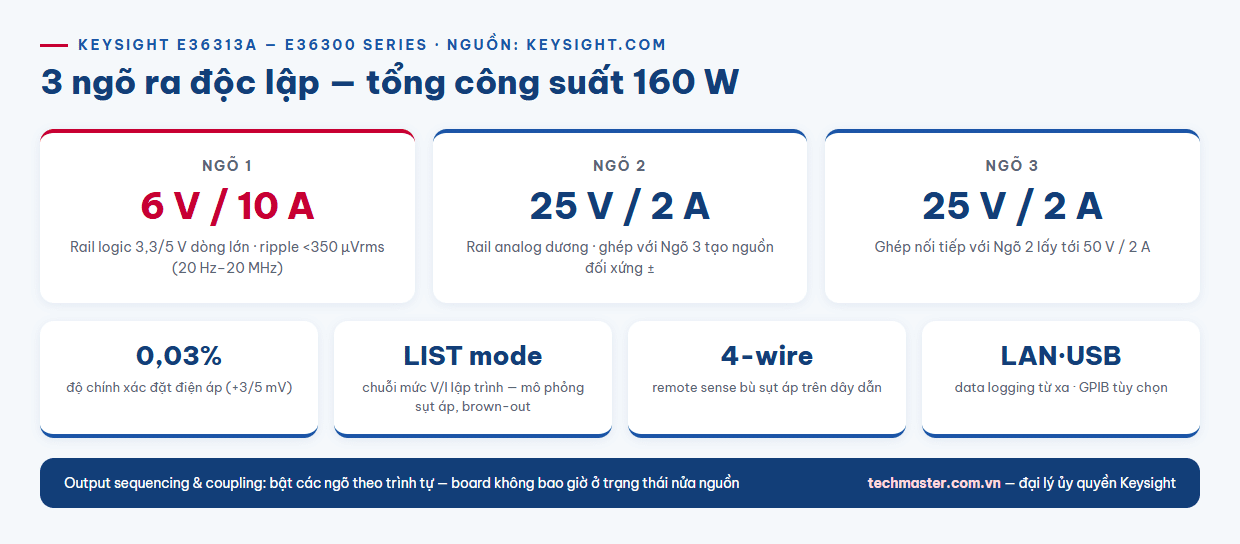

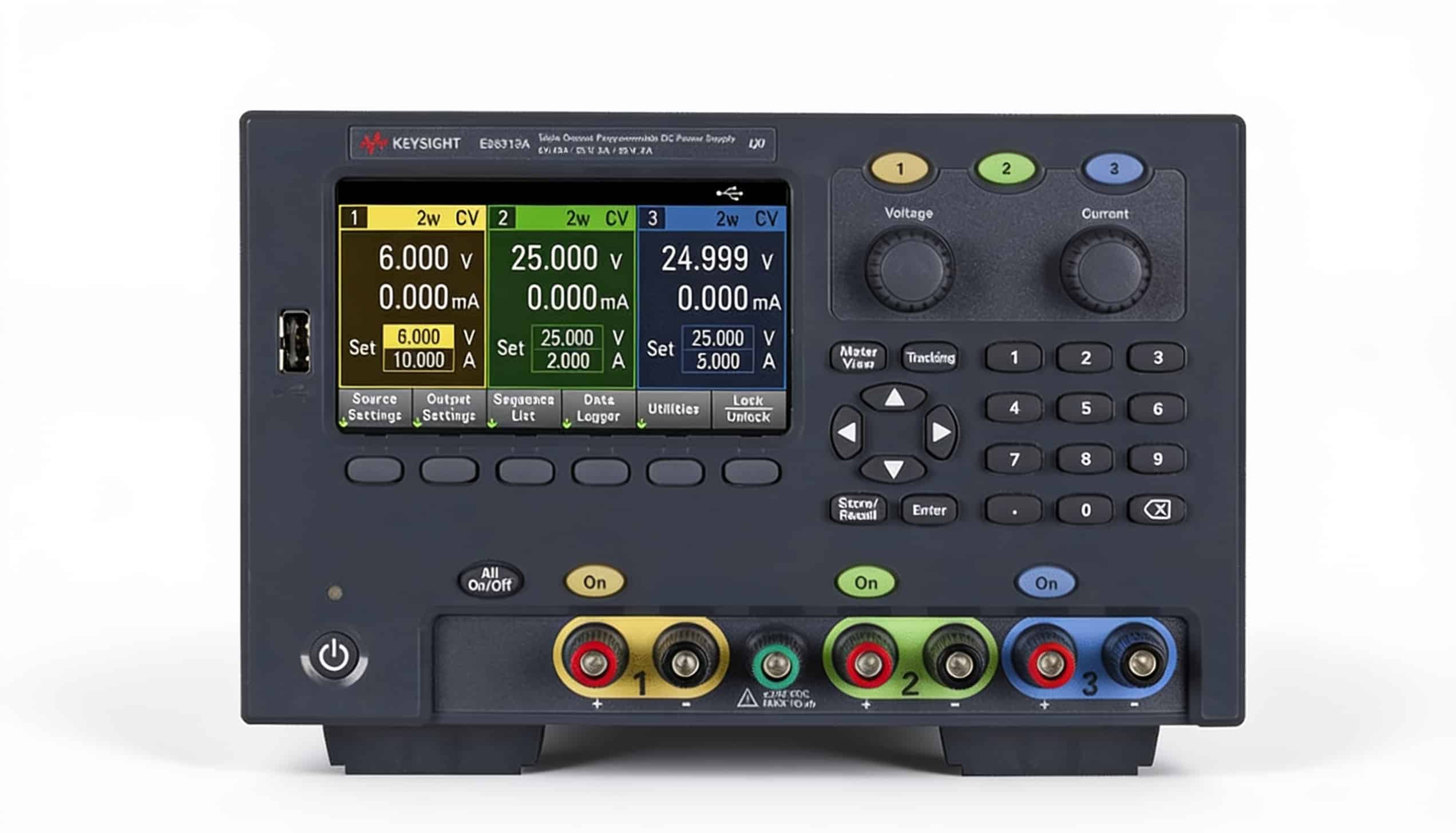

Trong phòng lab điện tử, bộ nguồn DC là thiết bị bị “xem nhẹ” nhiều nhất — cho đến khi một rail nguồn nhiễu làm hỏng cả buổi debug. Bộ nguồn DC Keysight E36313A thuộc dòng E36300 Series với 3 ngõ ra độc lập (6V/10A và 2×25V/2A, tổng 160 W), độ nhiễu thấp và các tính năng lập trình vốn chỉ có trên nguồn hệ thống đắt tiền. Dưới đây là 5 ứng dụng thực tế khai thác trọn giá trị của thiết bị này, kèm thao tác cụ thể.

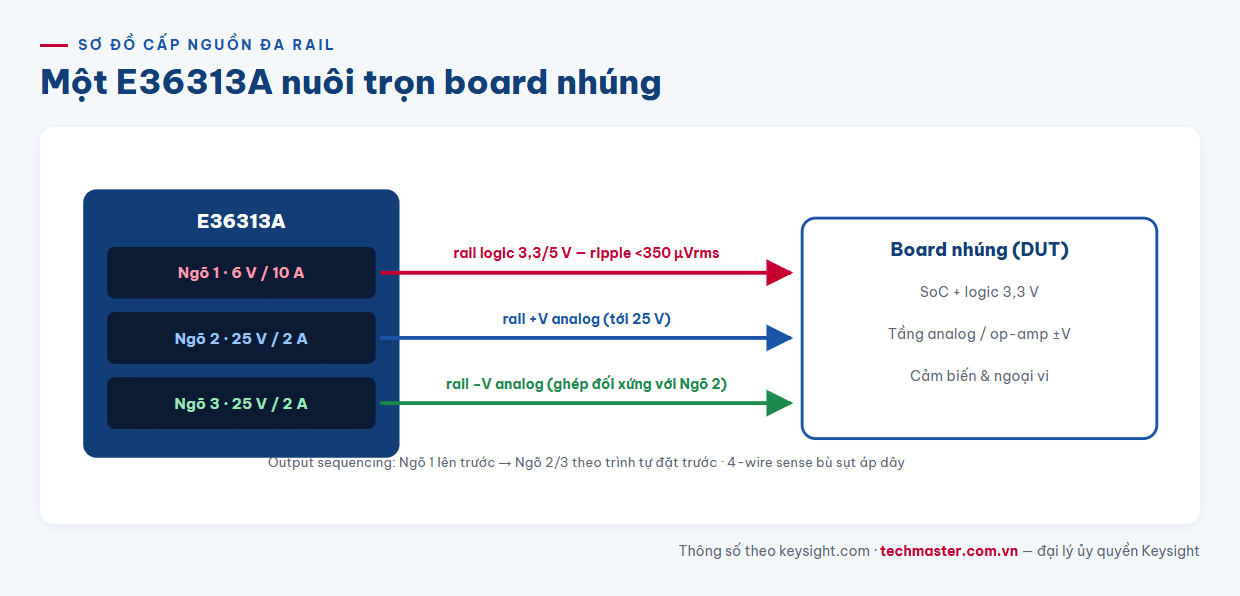

1. Cấp nguồn đa rail cho hệ nhúng — một máy thay ba
Board nhúng điển hình cần đồng thời rail logic 3,3/5 V dòng lớn và rail analog ±12/±15 V. E36313A xử lý gọn trong một thân máy:
- Ngõ 1 (6 V/10 A): cấp logic 3,3 V hoặc 5 V — 10 A đủ cho board có SoC, RF module đói dòng.
- Ngõ 2 + Ngõ 3 (25 V/2 A mỗi ngõ): tạo nguồn đối xứng ± cho tầng analog/op-amp, hoặc ghép nối tiếp lấy tới 50 V.
- Output coupling: bật/tắt các ngõ đồng thời hoặc theo trình tự — board không bao giờ ở trạng thái nửa nguồn gây latch-up.
2. Kiểm tra trình tự lên nguồn (power sequencing)
Nhiều chip yêu cầu rail core phải lên trước rail I/O trong khoảng thời gian quy định. Dùng tính năng output sequencing đặt độ trễ bật giữa các ngõ, kết hợp máy hiện sóng 4 kênh quan sát — ví dụ DSOX1204G — bạn tái tạo và xác minh đúng kịch bản datasheet yêu cầu thay vì phó mặc cho may rủi khi cắm adapter.
3. Đo dòng tiêu thụ ở chế độ ngủ của thiết bị IoT
E36313A có khả năng đọc lại (readback) dòng với độ chính xác 0,04–0,05% + offset chỉ vài mA, kết hợp data logging ghi liên tục qua LAN/USB: đủ để theo dõi profile tiêu thụ của thiết bị IoT qua các chu kỳ thức/ngủ mà không cần thêm thiết bị chuyên dụng. Với dòng ngủ sâu cỡ µA cần độ phân giải cao hơn, ghép thêm đồng hồ vạn năng 6½ digit — xem bài so sánh dòng DMM Truevolt để chọn model đo dòng thấp phù hợp.
4. Kiểm tra hành vi thiết bị khi nguồn dao động — LIST mode
Thiết bị của bạn có khởi động lại sạch sẽ khi điện áp sụt xuống 4,2 V rồi hồi phục? LIST mode cho phép lập trình chuỗi mức điện áp/dòng với thời gian giữ từng bước — mô phỏng sụt áp, brown-out, xung khởi động lạnh — chạy tự động lặp lại hàng trăm lần để bắt lỗi khởi động chập chờn, việc mà xoay núm bằng tay không bao giờ tái lập được nhất quán.
5. Nguồn sạch cho đo nhiễu tầng analog
Khi đo noise floor của mạch khuếch đại, nguồn cấp nhiễu sẽ đổ thẳng vào kết quả. Ngõ 1 của E36313A có ripple <350 µVrms (20 Hz–20 MHz) — mức đủ sạch cho đa số tầng analog nhạy cảm; kết hợp 4-wire remote sense bù sụt áp trên dây dẫn, điện áp tại chân board đúng bằng giá trị đặt kể cả khi kéo dòng lớn.
Khi nào nên nhìn sang model khác?
Nếu tổng công suất 160 W là thừa và ngân sách hạn chế, E36312A (80 W: 6V/5A + 2×25V/1A) giữ nguyên bộ tính năng lập trình với chi phí thấp hơn. Nhu cầu phân tích dòng tiêu thụ chuyên sâu (dynamic current profiling) nên xem dòng N6705C chuyên dụng. Kỹ sư Techmaster sẽ tư vấn cấu hình theo tải thực tế của bạn — tham khảo thêm danh mục thiết bị đo lường Keysight.
Câu hỏi thường gặp
E36313A có ghép được 2 ngõ 25 V để lấy 50 V không?
Có — hai ngõ 25 V/2 A ghép nối tiếp cho tối đa 50 V/2 A; tính năng output coupling giúp điều khiển đồng bộ hai ngõ.
E36313A khác gì E36312A?
E36313A tổng 160 W (6V/10A + 2×25V/2A); E36312A tổng 80 W (6V/5A + 2×25V/1A). Bộ tính năng lập trình, data logging và giao tiếp giống nhau.
Thiết bị có được bảo hành và hiệu chuẩn tại Việt Nam không?
Có — bảo hành chính hãng 3 năm; Techmaster Electronics (đại lý ủy quyền Keysight) cung cấp hiệu chuẩn ISO/IEC 17025 và hỗ trợ kỹ thuật tiếng Việt.
