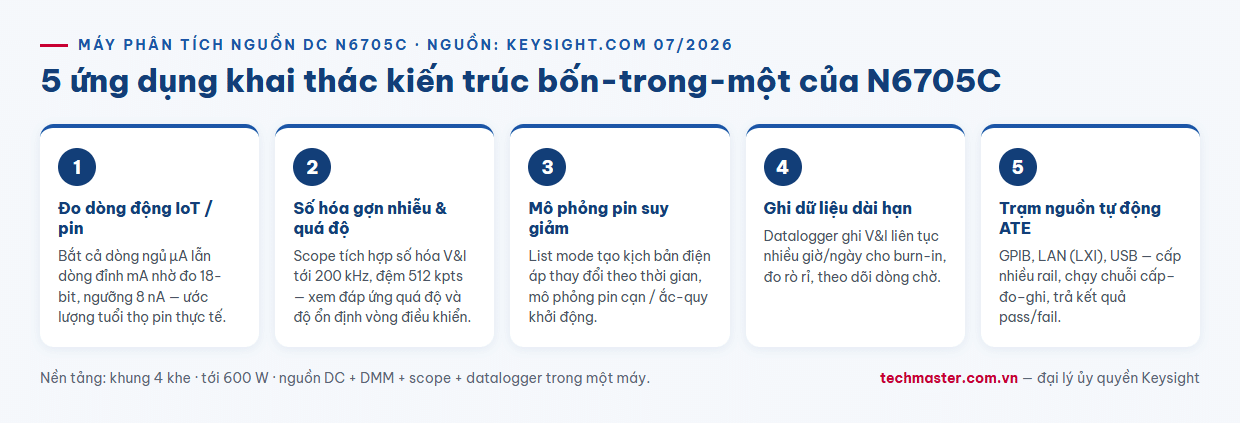

Máy phân tích nguồn DC Keysight N6705C không đơn thuần là một bộ nguồn để bàn. Nó là bốn thiết bị gộp trong một khung máy: nguồn DC, đồng hồ đo (DMM), dao động ký số hóa và bộ ghi dữ liệu (datalogger). Chính kiến trúc “bốn-trong-một” này quyết định cách khai thác N6705C trong phòng lab điện tử — thay vì chỉ cấp điện, bạn dùng nó để cấp, đo, ghi và mô phỏng nguồn trong cùng một phép đo. Bài viết trình bày 5 ứng dụng đo lường thực tế với Keysight N6705C, dựa trên thông số công bố của Keysight (07/2026).
N6705C có gì để làm được nhiều việc?

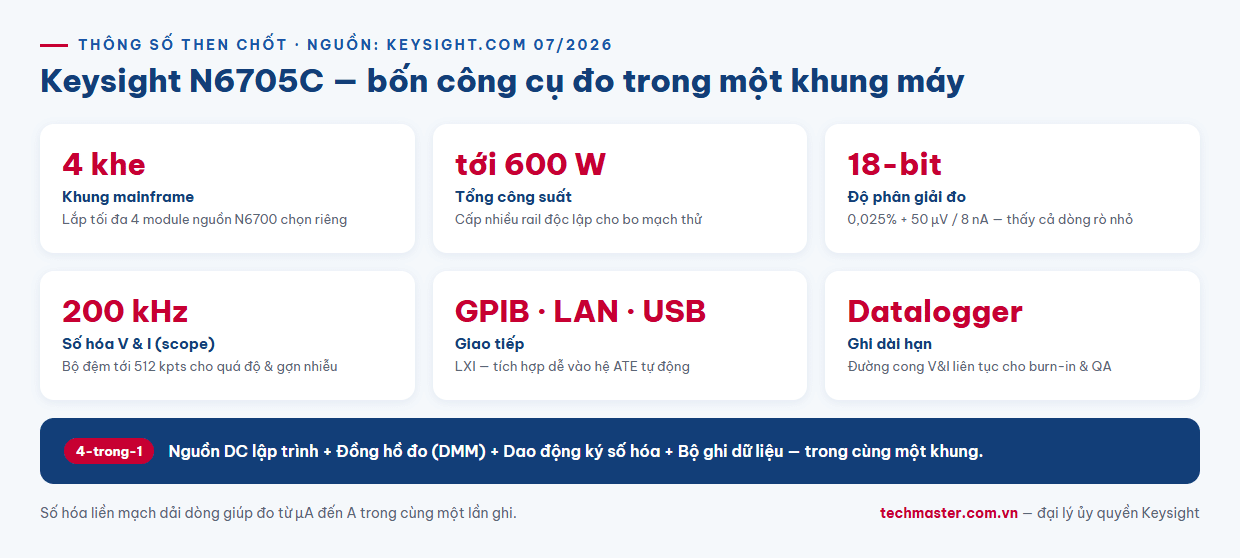

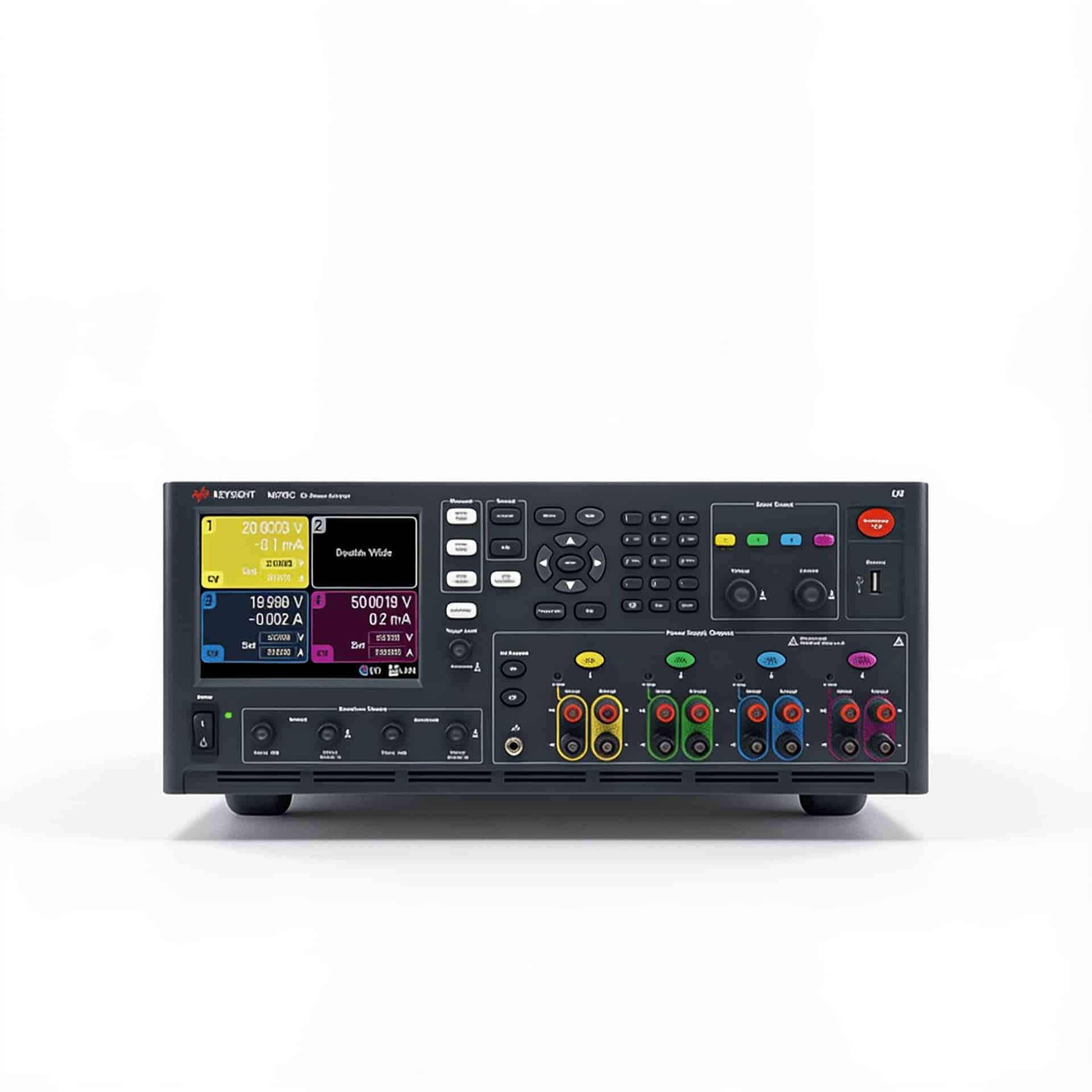

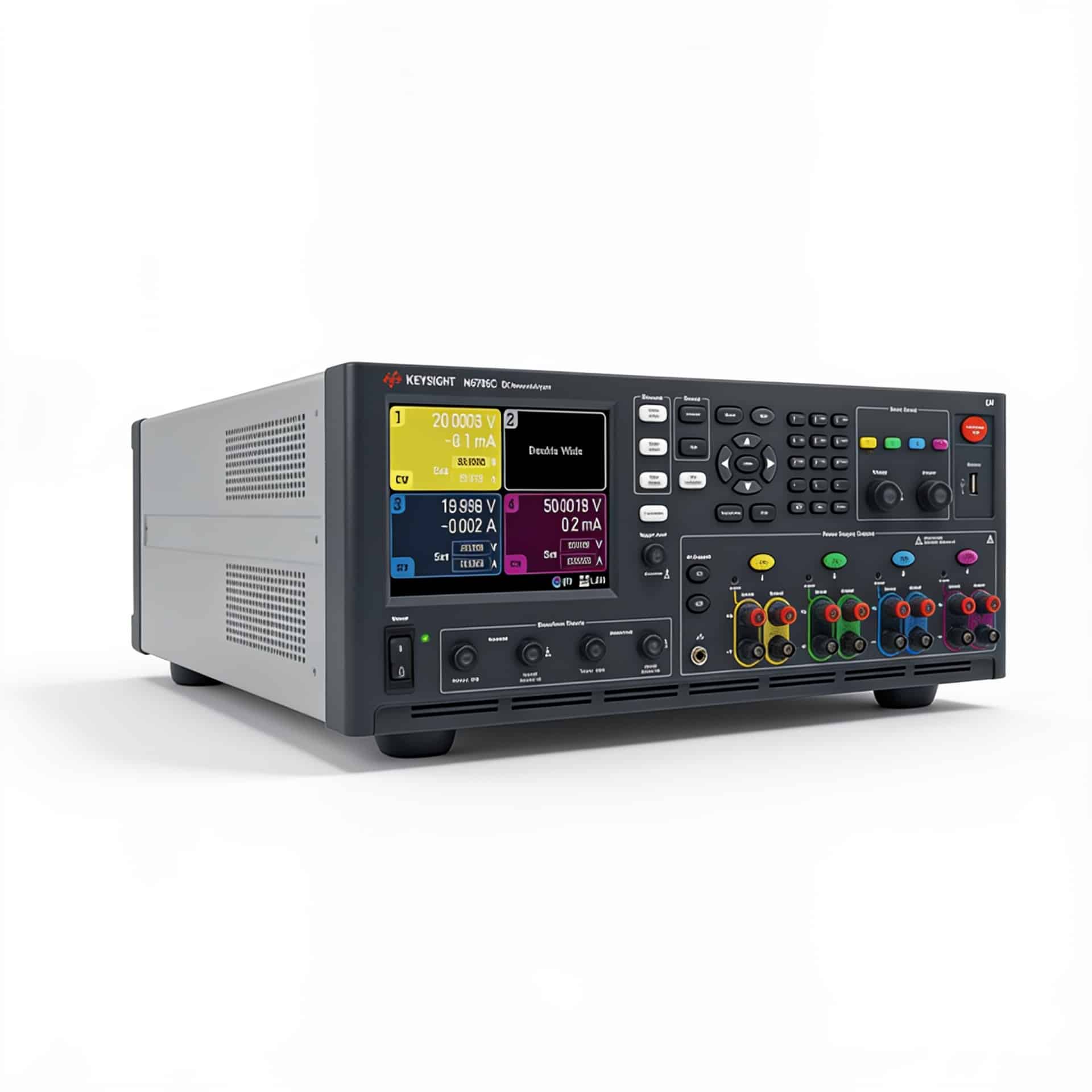

N6705C là khung máy 4 khe (mainframe), lắp tối đa 4 module nguồn dòng N6700 tùy chọn riêng, tổng công suất tới 600 W. Trên nền đó, Keysight tích hợp sẵn bốn công cụ đo: nguồn DC lập trình, DMM độ chính xác cao, khả năng số hóa điện áp và dòng điện (scope) tới 200 kHz với bộ đệm 512 kpts, và datalogger. Độ chính xác đo đạt tới 0,025% cộng 50 µV / 8 nA ở độ phân giải 18 bit — mức đủ để nhìn thấy những dòng rò và gợn nhiễu mà một bộ nguồn thông thường bỏ sót. Giao tiếp GPIB, LAN (LXI) và USB cho phép tự động hóa trong dây chuyền kiểm tra.
Ứng dụng 1 — Đo dòng tiêu thụ động của thiết bị IoT/pin
Thiết bị chạy pin có dải dòng rất rộng: từ vài µA khi ngủ đến hàng trăm mA khi phát sóng. Với độ phân giải đo 18 bit và ngưỡng 8 nA, máy phân tích nguồn DC Keysight N6705C số hóa dòng tiêu thụ theo thời gian và cho thấy từng đỉnh phát, từng nhịp đánh thức. Nhờ khả năng seamless ranging (chuyển thang đo liền mạch) của các module phù hợp, bạn nắm được cả dòng ngủ µA lẫn dòng đỉnh mA trong cùng một lần ghi — dữ liệu quyết định để ước lượng tuổi thọ pin thực tế.
Ứng dụng 2 — Số hóa gợn nhiễu và quá độ nguồn (scope tích hợp)
Chức năng số hóa V&I tới 200 kHz với bộ đệm 512 kpts biến N6705C thành một dao động ký chuyên cho tín hiệu nguồn. Bạn quan sát được đáp ứng quá độ khi tải thay đổi bậc, gợn nhiễu đầu ra, và thời gian ổn định sau khi bật nguồn — mà không cần cắm thêm một máy hiện sóng riêng. Với kỹ sư thiết kế nguồn, đây là cách nhanh để xác nhận vòng điều khiển (control loop) có ổn định trước các bước tải hay không.
Ứng dụng 3 — Mô phỏng pin và điện áp ắc-quy suy giảm
Nhiều bài kiểm tra yêu cầu thiết bị phải hoạt động khi điện áp nguồn tụt dần — ví dụ mô phỏng pin cạn hay ắc-quy ô tô khi khởi động. Nhờ khả năng lập trình danh sách (list mode) và độ phân giải điện áp cao, N6705C tạo ra các kịch bản điện áp thay đổi theo thời gian và ghi lại phản ứng của thiết bị. Kết hợp DMM tích hợp, bạn vừa đặt kịch bản nguồn vừa đo kết quả trong một máy duy nhất, giảm sai số do ghép nối nhiều thiết bị.
Ứng dụng 4 — Ghi dữ liệu dài hạn cho thử nghiệm độ tin cậy
Datalogger tích hợp cho phép ghi điện áp và dòng điện liên tục trong nhiều giờ hoặc nhiều ngày — cần thiết cho thử nghiệm burn-in, kiểm tra rò rỉ theo nhiệt độ, hay theo dõi dòng chờ (standby) của sản phẩm hoàn thiện. Thay vì lấy mẫu rời rạc, bạn có đường cong liên tục để phát hiện các bất thường thoáng qua. Dữ liệu xuất qua LAN/USB giúp đưa vào báo cáo QA hoặc phân tích hậu kỳ dễ dàng.
Ứng dụng 5 — Trạm nguồn tự động trong dây chuyền kiểm tra
Với GPIB, LAN (LXI) và USB, N6705C dễ tích hợp vào hệ ATE (automated test equipment). Một khung 4 khe có thể cấp nhiều rail độc lập cho bo mạch cần kiểm tra, tự động chạy chuỗi cấp nguồn – đo – ghi và trả kết quả pass/fail. So với việc ghép rời một bộ nguồn, một DMM và một datalogger, giải pháp tích hợp giảm dây nối, giảm điểm sai số và tiết kiệm không gian rack — đặc biệt hữu ích cho phòng QA sản xuất điện tử.
Vì sao N6705C phù hợp phòng lab đa nhiệm?
Điểm chung của cả năm ứng dụng là bạn không phải rời một chỗ ngồi hay ghép nhiều máy: cấp nguồn, số hóa dạng sóng, đo chính xác 18 bit và ghi dài hạn đều nằm trong một khung. Với phòng thí nghiệm R&D hoặc QA có nhiều loại bài đo nguồn khác nhau, đây là cách tối ưu chi phí sở hữu và diện tích bàn. Nếu chỉ cần cấp nhiều rail cố định cho bàn học hay bàn sửa chữa, một bộ nguồn để bàn như bộ nguồn DC Keysight E36154A sẽ kinh tế hơn; còn khi cần đo và phân tích nguồn ở mức phòng lab, N6705C là lựa chọn đúng.
Xem thêm cấu hình module và báo giá tại trang Keysight N6705C, hoặc duyệt toàn bộ danh mục thiết bị đo lường Keysight tại Techmaster.
Câu hỏi thường gặp
N6705C khác một bộ nguồn DC thông thường thế nào?
Ngoài chức năng cấp nguồn, N6705C tích hợp DMM độ chính xác cao, khả năng số hóa điện áp/dòng tới 200 kHz (scope) và datalogger trong cùng khung máy. Nhờ đó bạn cấp, đo, ghi và mô phỏng nguồn trong một phép đo, thay vì ghép nhiều thiết bị rời.
N6705C cấp được tổng công suất bao nhiêu?
Khung N6705C có 4 khe, lắp tối đa 4 module nguồn dòng N6700 chọn riêng, tổng công suất tới 600 W. Bạn cấu hình số kênh và mức công suất theo nhu cầu từng rail.
