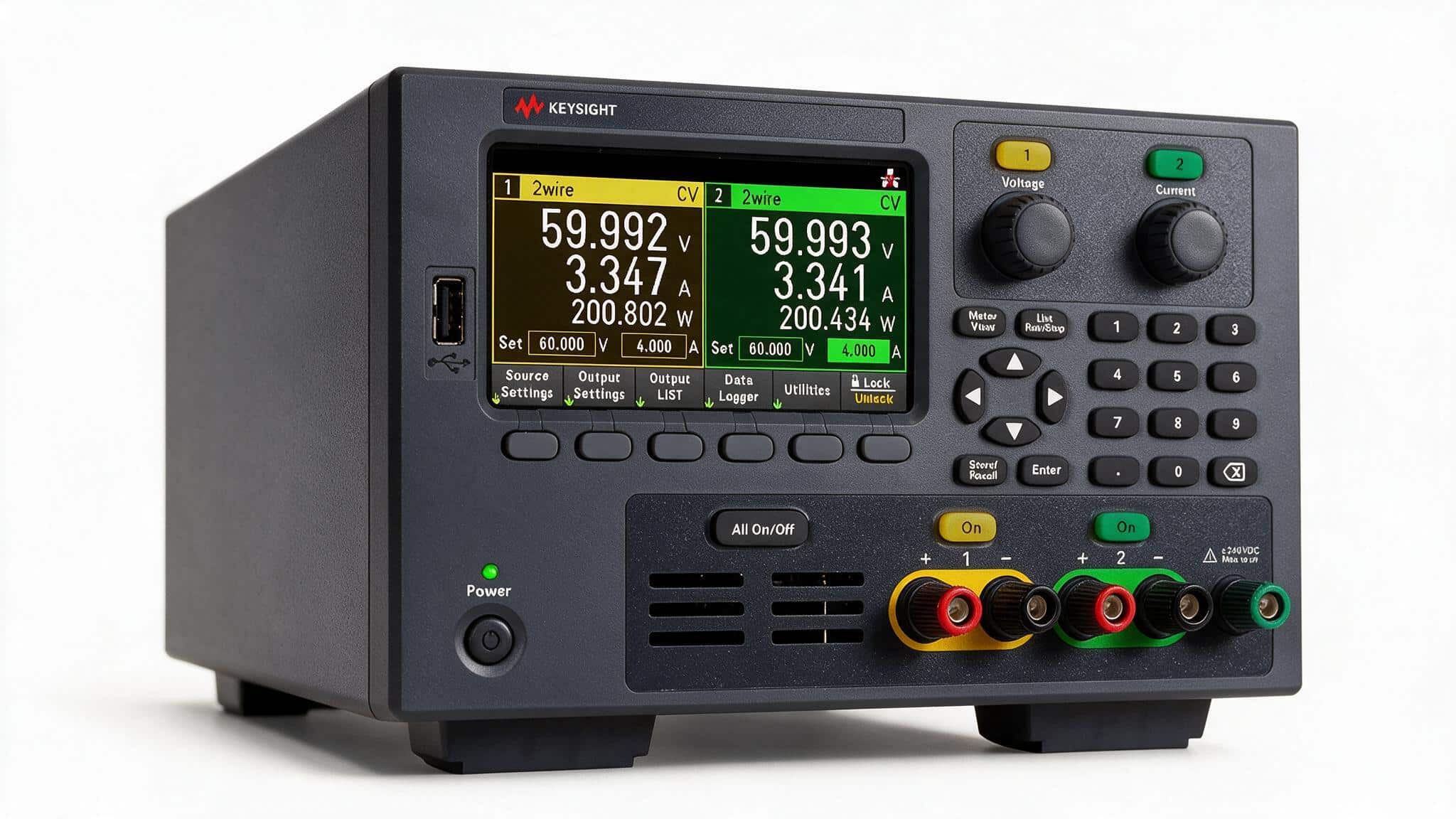

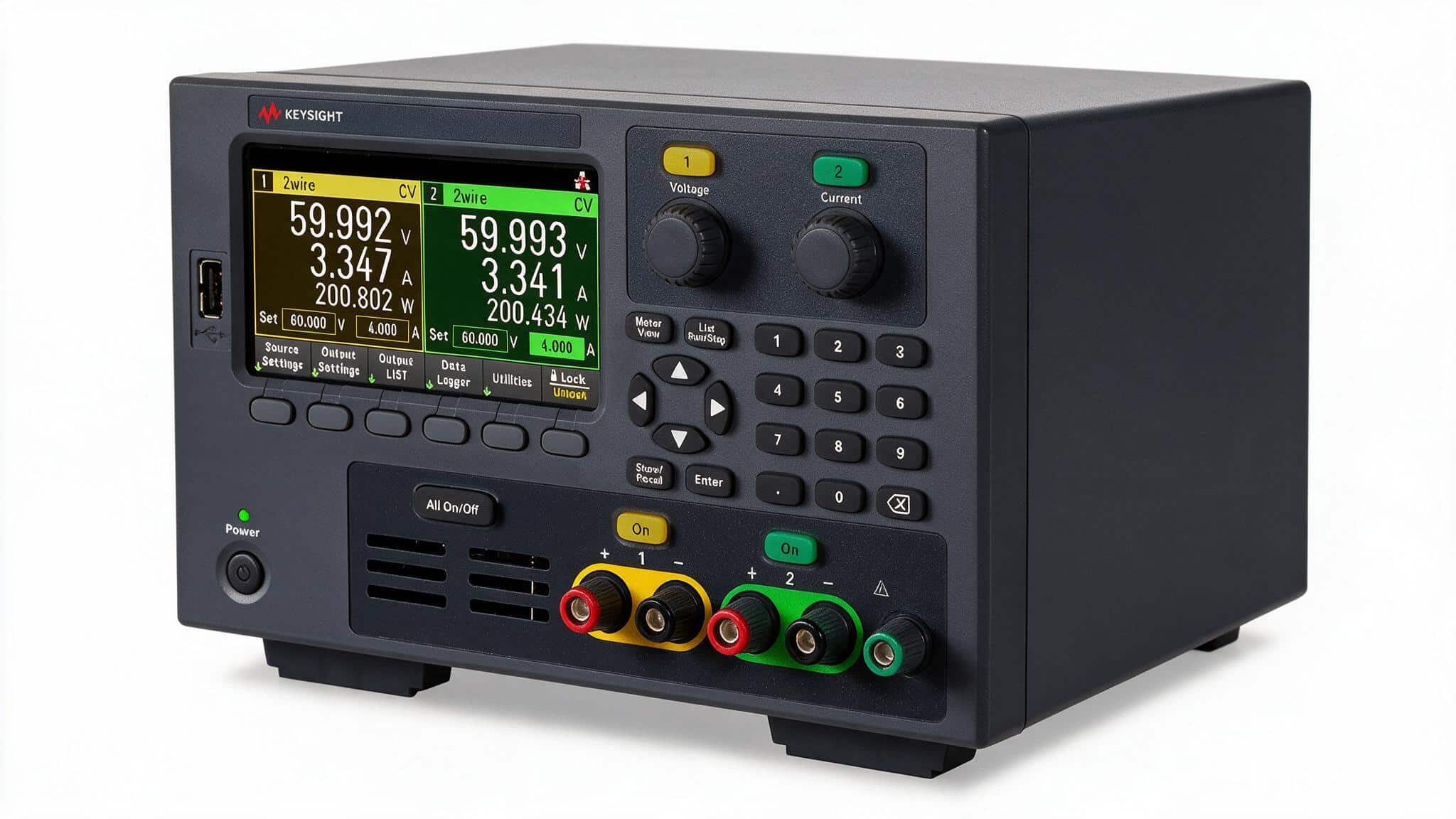

Một bộ nguồn DC hai ngõ ra không chỉ là “hai nguồn trong một hộp”. Với bộ nguồn DC Keysight E36234A, mỗi ngõ ra cho 60 V, 10 A và 200 W theo cơ chế autoranging — nghĩa là dải điện áp và dòng không bị chia thành các nấc cứng như nguồn truyền thống. Bài viết đi qua 6 phép đo và tình huống sử dụng thực tế mà đặc tính này thay đổi cách làm việc, kèm cấu hình cụ thể cho từng trường hợp.
Autoranging nghĩa là gì trong thực tế?
Nguồn DC truyền thống có các dải cố định: ví dụ 30 V/5 A hoặc 60 V/2,5 A, và bạn phải chọn dải trước khi cấp nguồn. Nếu tải cần 50 V ở 3 A, dải 60 V chỉ cho tối đa 2,5 A — không đủ, dù công suất tổng vẫn nằm trong khả năng của máy.
E36234A dùng autoranging V/I: máy tự cấp dòng cao nhất có thể ở mọi mức điện áp trong giới hạn 200 W mỗi ngõ ra. Cùng một ngõ ra phục vụ được cả 10 V/10 A (100 W) lẫn 60 V/3,3 A (200 W) mà không cần đổi dải. Với bàn đo phải chạy nhiều loại tải khác nhau trong ngày, đây là khác biệt về quy trình chứ không chỉ thông số.

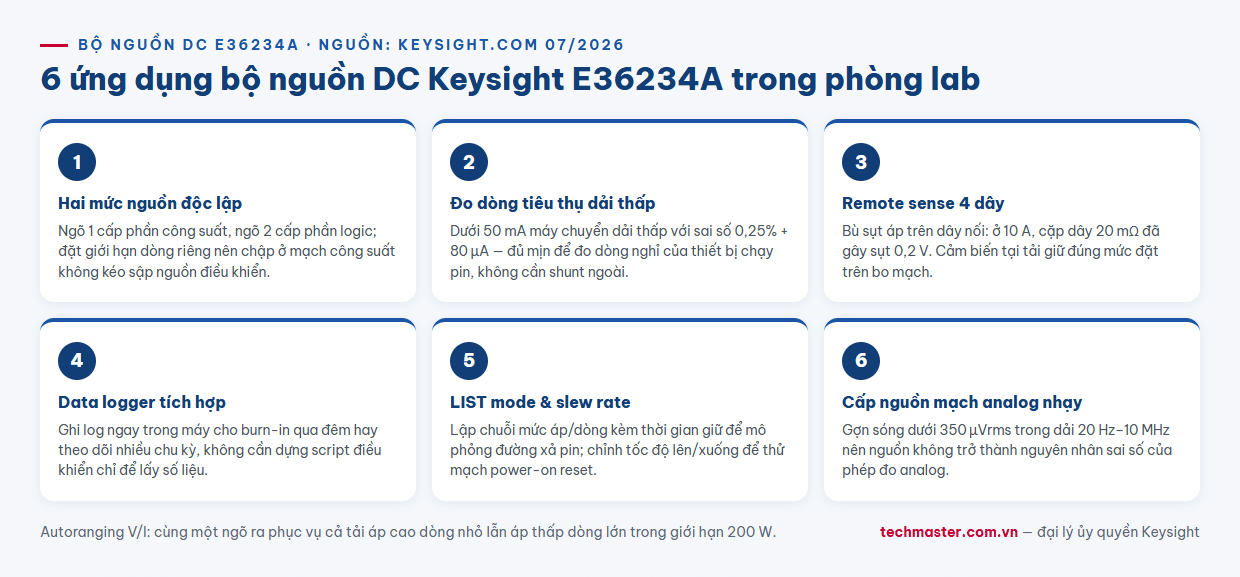

Ứng dụng 1 — Cấp nguồn mạch có hai mức điện áp độc lập
Phần lớn bo mạch hiện đại cần ít nhất hai mức nguồn: một mức cho phần công suất, một mức cho phần logic hoặc analog nhạy. E36234A giải quyết trọn trên một thiết bị: ngõ ra 1 cấp nguồn công suất, ngõ ra 2 cấp nguồn điều khiển.
Cách làm: đặt giới hạn dòng riêng cho từng ngõ ra để mỗi phần mạch được bảo vệ độc lập — nếu phần công suất bị chập, ngõ ra 1 vào chế độ giới hạn dòng mà không kéo sập nguồn logic. Dùng nút All On/Off để bật hai ngõ ra đồng thời khi trình tự cấp nguồn không quan trọng, hoặc bật riêng từng ngõ khi mạch yêu cầu thứ tự cấp nguồn cụ thể.
Ứng dụng 2 — Đo dòng tiêu thụ chính xác nhờ readback dải thấp
Điểm dễ bị bỏ qua trong bảng thông số: E36234A có độ chính xác đọc dòng 0,1% + 3 mA ở dải thường, nhưng khi dòng dưới 50 mA máy chuyển sang dải thấp với độ chính xác 0,25% + 80 µA.
Con số 80 µA quan trọng với thiết bị chạy pin. Khi đo dòng nghỉ của một module IoT ở mức vài mA, sai số cộng 3 mA làm phép đo vô nghĩa; sai số 80 µA thì đọc được. Nhờ vậy có thể dùng chính bộ nguồn để đo dòng tiêu thụ ở cả hai chế độ — hoạt động và ngủ — mà không cần mắc thêm shunt hay đồng hồ đo dòng ngoài.
Ứng dụng 3 — Đo áp chính xác tại tải bằng remote sense 4 dây
Trên bàn đo có dòng lớn, sụt áp trên dây nối là nguồn sai số bị đánh giá thấp. Ở 10 A, một cặp dây có điện trở tổng 20 mΩ đã gây sụt 0,2 V — đủ để một mạch nhạy điện áp hoạt động sai so với thiết kế.
Cách làm: dùng remote sense 4 dây của E36234A — nối thêm hai dây cảm biến từ máy tới đúng điểm cấp nguồn trên bo mạch. Máy sẽ điều chỉnh điện áp ngõ ra để bù phần sụt trên dây, giữ đúng mức đặt tại tải. Đây là tính năng bắt buộc khi thử nghiệm mạch ở dòng cao hoặc khi dây nối dài.
Ứng dụng 4 — Ghi log dài hạn với data logger tích hợp
E36234A có data logger ngay trong máy. Với các phép thử kéo dài — chạy burn-in một bo mạch qua đêm, theo dõi dòng tiêu thụ của thiết bị qua nhiều chu kỳ hoạt động, kiểm tra độ ổn định nhiệt — không cần dựng script điều khiển từ máy tính chỉ để ghi số liệu.
Kết hợp với ba giao tiếp LAN, USB và GPIB, bạn có thể vừa ghi log trên máy vừa đọc dữ liệu về hệ thống trung tâm. Với các trạm thử nghiệm cũ đang dùng GPIB, E36234A cắm vào được mà không phải thay đổi hạ tầng điều khiển.
Ứng dụng 5 — Mô phỏng kịch bản nguồn bằng LIST mode và slew rate
Thiết bị thật hiếm khi gặp nguồn lý tưởng. Pin sụt dần khi cạn, nguồn xe ô tô dao động khi đề máy, nguồn mạng có thể chớp tắt. E36234A cho phép tái tạo các kịch bản này ngay trên máy:
- LIST mode — lập trình một chuỗi các mức điện áp/dòng kèm thời gian giữ, để máy tự chạy tuần tự. Ví dụ: mô phỏng đường xả của pin lithium từ 4,2 V xuống 3,0 V theo từng nấc, kiểm tra thiết bị còn hoạt động đúng tới ngưỡng nào.
- Slew rate điều chỉnh được — đặt tốc độ lên/xuống của điện áp. Cạnh dốc để thử phản ứng của mạch với xung nguồn đột ngột; cạnh thoải để mô phỏng nguồn tăng chậm khi bật máy và kiểm tra mạch reset nguồn (power-on reset) có nhả đúng ngưỡng không.
Đây là phần biến bộ nguồn từ “công cụ cấp điện” thành “công cụ thử nghiệm”.
Ứng dụng 6 — Cấp nguồn cho mạch analog nhạy nhiễu
Mạch analog độ phân giải cao, tầng khuếch đại trước ADC hay cảm biến tín hiệu nhỏ đều chịu ảnh hưởng trực tiếp từ nhiễu nguồn. Keysight công bố nhiễu và gợn sóng của E36234A trong dải 20 Hz–10 MHz ở mức dưới 350 µVrms và 3,5 mV đỉnh–đỉnh với điện áp, và dưới 1 mA rms với dòng.
Mức nhiễu này đủ thấp để nguồn không trở thành nguyên nhân gây sai số trong phần lớn phép đo analog trên bàn. Khi cần chắc chắn, dùng ngõ ra thứ hai cấp riêng cho phần analog và đặt giới hạn dòng sát nhu cầu — vừa cách ly khỏi phần công suất, vừa có lớp bảo vệ nếu mạch lỗi.

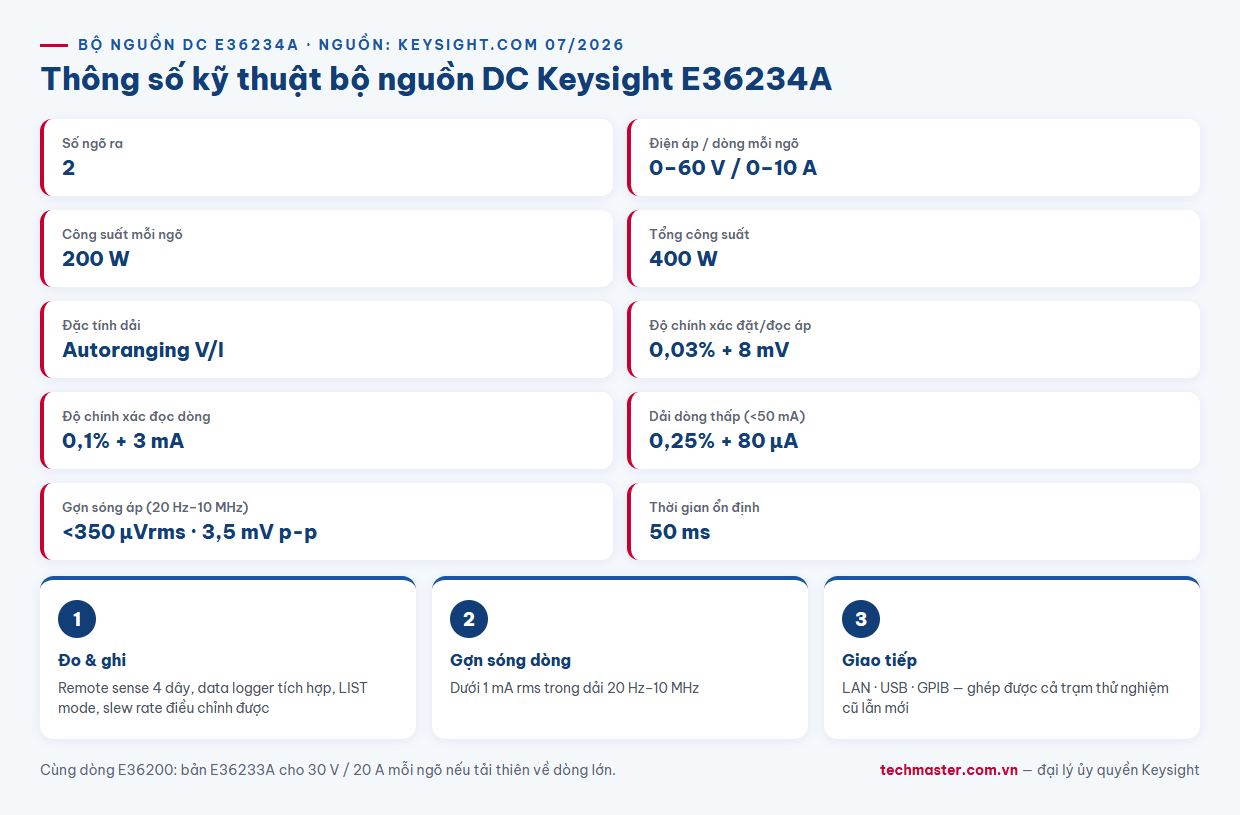

Bảng thông số dùng khi cấu hình phép đo
| Thông số | E36234A |
|---|---|
| Số ngõ ra | 2 |
| Điện áp / dòng mỗi ngõ | 0–60 V / 0–10 A |
| Công suất | 200 W mỗi ngõ, tổng 400 W |
| Đặc tính dải | Autoranging V/I |
| Độ chính xác đặt/đọc áp | 0,03% + 8 mV |
| Độ chính xác đặt/đọc dòng | 0,1% + 3 mA (dải thấp <50 mA: 0,25% + 80 µA) |
| Gợn sóng & nhiễu (20 Hz–10 MHz) | <350 µVrms / 3,5 mV p-p; dòng <1 mA rms |
| Thời gian ổn định khi lập trình | 50 ms |
| Tính năng | Remote sense 4 dây, slew rate điều chỉnh, data logger, LIST mode |
| Giao tiếp | LAN · USB · GPIB |
Nguồn: trang sản phẩm Keysight E36234A, tháng 07/2026.
Chọn cấu hình theo nhu cầu
Nếu bàn đo của bạn cần hai ngõ ra độc lập ở mức 60 V và công suất tổng 400 W, E36234A là cấu hình vừa vặn. Nếu tải cần dòng cao hơn ở điện áp thấp, bản E36233A cùng dòng cho 30 V/20 A mỗi ngõ — cùng tổng công suất nhưng phân bổ khác. Chọn theo điểm làm việc thật của tải: điện áp cao hay dòng lớn.
Xem cấu hình, tùy chọn và báo giá của bộ nguồn DC Keysight E36234A tại trang sản phẩm; đối chiếu với bản E36233A 30V/20A nếu tải thiên về dòng lớn. Đọc thêm so sánh E36234A với E36233A và E36234A theo ngành nghề. Toàn bộ danh mục tại hệ thống thiết bị đo lường Techmaster.
Câu hỏi thường gặp
Bộ nguồn DC Keysight E36234A có thông số gì?
E36234A là bộ nguồn DC autoranging hai ngõ ra, mỗi ngõ 0–60 V và 0–10 A với 200 W, tổng 400 W. Độ chính xác đặt và đọc điện áp 0,03% + 8 mV, dòng 0,1% + 3 mA và 0,25% + 80 µA ở dải dưới 50 mA. Gợn sóng dưới 350 µVrms trong dải 20 Hz–10 MHz. Máy có remote sense 4 dây, slew rate điều chỉnh được, data logger, LIST mode và ba giao tiếp LAN, USB, GPIB.
Autoranging trên E36234A khác gì nguồn DC thường?
Nguồn DC thường chia thành các dải cố định, buộc phải chọn dải trước và mỗi dải giới hạn dòng riêng. Autoranging cho phép E36234A cấp dòng cao nhất có thể ở mọi mức điện áp trong giới hạn 200 W mỗi ngõ ra, nên cùng một ngõ phục vụ được cả tải điện áp thấp dòng lớn lẫn tải điện áp cao dòng nhỏ mà không phải đổi dải.
