Bộ nguồn DC để bàn thường bị mua theo đúng một tiêu chí: điện áp và dòng tối đa. Nhưng trong phòng lab, thứ quyết định bạn có làm được phép đo hay không lại là gợn sóng, độ chính xác đọc về, và khả năng lập trình một chuỗi thử nghiệm. Bộ nguồn DC Keysight E36232A có ngõ ra 0–60 V, 0–10 A, 200 W với kiến trúc autoranging — và chính kiến trúc đó, cùng chế độ LIST và data logger, mở ra sáu ứng dụng cụ thể dưới đây.
Autoranging: hiểu đúng con số 60 V / 10 A / 200 W
Ba con số này không cộng lại theo cách trực giác. 60 V × 10 A = 600 W, nhưng nguồn chỉ có 200 W. Nghĩa là bạn không thể lấy đồng thời 60 V và 10 A — bạn chọn một điểm làm việc nằm trên đường công suất 200 W.
Đây chính là ý nghĩa của autoranging: thay vì bị khoá vào một dải cố định, nguồn tự động đổi dải để cho dòng lớn nhất có thể tại mức điện áp bạn đặt. Ở 60 V bạn lấy được khoảng 3,3 A; hạ xuống 20 V thì lấy được tới 10 A. Một nguồn không autoranging cùng công suất sẽ buộc bạn chọn trước “dải cao áp” hoặc “dải cao dòng” và không đổi được khi đang chạy.
Hệ quả thực tế: một chiếc E36232A thay được hai nguồn cấu hình cố định trong các bài thử nghiệm cần quét rộng điểm làm việc.
Ứng dụng 1: cấp nguồn cho mạch nhạy nhiễu
Thông số quan trọng nhất cho ứng dụng này là gợn sóng và nhiễu: dưới 350 µVrms và dưới 3,5 mV đỉnh-đỉnh trong dải 20 Hz đến 10 MHz, cùng nhiễu dòng dưới 1 mArms ở chế độ thường.
Với mạch khuếch đại tín hiệu nhỏ, mạch cảm biến hoặc tầng đầu vào ADC, gợn sóng nguồn đi thẳng vào kết quả đo: nguồn có gợn sóng vài chục mV khiến bạn không phân biệt được nhiễu do mạch sinh ra và nhiễu do nguồn cấp.
Muốn tận dụng thông số này, hãy dùng 4-wire remote sense: hai dây cảm nhận đo điện áp ngay tại tải, bù sụt áp trên dây dẫn — thiếu nó, sụt áp trên cặp dây dòng lớn sẽ phá hỏng độ chính xác bạn vừa trả tiền để có.
Ứng dụng 2: đo dòng tiêu thụ ở chế độ ngủ
Đây là ứng dụng khai thác một thông số ít người để ý: độ chính xác đọc về ở dải dòng thấp dưới 50 mA đạt 0,25% + 80 µA. Thiết bị IoT và cảm biến không dây dành phần lớn thời gian ở chế độ ngủ với dòng cỡ micro-ampe tới vài mili-ampe, rồi thức dậy chớp nhoáng để truyền dữ liệu.
Nếu nguồn chỉ đo chính xác ở thang toàn dải 10 A, sai số tuyệt đối ở vùng vài mA sẽ lớn hơn chính giá trị cần đo. Dải dòng thấp riêng cho phép ước lượng tuổi thọ pin bằng chính bộ nguồn.
Ứng dụng 3: dựng chuỗi thử nghiệm bằng chế độ LIST
Chế độ LIST cho phép nạp sẵn một chuỗi điểm làm việc — mỗi bước có mức điện áp, mức dòng và thời gian riêng — rồi để nguồn tự chạy. Ứng dụng điển hình:
- Thử nghiệm dải điện áp đầu vào. Quét nguồn từ mức thấp nhất tới cao nhất trong đặc tả của thiết bị, dừng ở từng mức đủ lâu để hệ ổn định.
- Mô phỏng sụt áp lưới. Tạo bước tụt điện áp trong khoảng thời gian xác định để xem mạch có reset hay không.
- Chu trình bật/tắt lặp lại. Kiểm tra hành vi khởi động nguội của firmware qua hàng trăm chu kỳ mà không cần người trực.
Đi kèm là khả năng điều chỉnh tốc độ biến thiên điện áp (slew rate) — quan trọng với mạch có tụ đầu vào lớn: tăng áp quá nhanh gây dòng nạp đột biến làm nhảy bảo vệ quá dòng, tăng quá chậm lại không phản ánh đúng điều kiện cắm nguồn thực tế.
Ứng dụng 4: ghi dữ liệu dòng tiêu thụ theo thời gian
Chức năng data logger tích hợp biến bộ nguồn thành thiết bị ghi hồ sơ tiêu thụ. Thay vì cắm thêm một đồng hồ và một máy tính, bạn cho nguồn tự ghi lại điện áp và dòng theo thời gian ngay trên máy.
Ứng dụng thực tế: chạy thiết bị qua trọn một chu trình làm việc — khởi động, hoạt động, ngủ, thức — rồi đọc lại đồ thị để tìm điểm tiêu thụ bất thường. Độ chính xác đọc về 0,03% + 8 mV cho điện áp và 0,1% + 3 mA cho dòng đủ để số liệu ghi được dùng làm căn cứ kỹ thuật.
Ứng dụng 5: thử nghiệm đáp ứng quá độ của tải biến thiên nhanh
Khi tải thay đổi đột ngột — ví dụ một module vô tuyến chuyển từ chờ sang phát — điện áp đầu ra của nguồn sẽ sụt rồi hồi phục. Thời gian hồi phục quyết định mạch có bị reset hay không.
E36232A công bố đáp ứng quá độ dưới 50 µs để ổn định trong biên độ 15 mV, cùng điều chỉnh tải dưới 0,01% + 2 mV cho điện áp. Hai con số này nói rằng nguồn giữ được điện áp đặt kể cả khi dòng nhảy bậc — điều kiện cần khi cấp nguồn cho thiết bị truyền không dây theo chu kỳ.
Ứng dụng 6: tích hợp vào hệ đo tự động
Với giao tiếp USB, LAN (LXI) và GPIB tùy chọn, E36232A ghép được vào hệ đo tự động điều khiển bằng script; giao diện LXI cho phép đặt nguồn trong tủ rack và điều khiển qua mạng.
Ba lớp bảo vệ OVP, OCP và OTP là điều kiện bắt buộc cho các bài thử chạy không người trực: khi mẫu thử hỏng và ngắn mạch lúc 2 giờ sáng, nguồn tự ngắt thay vì tiếp tục bơm 200 W vào một mạch đã cháy.

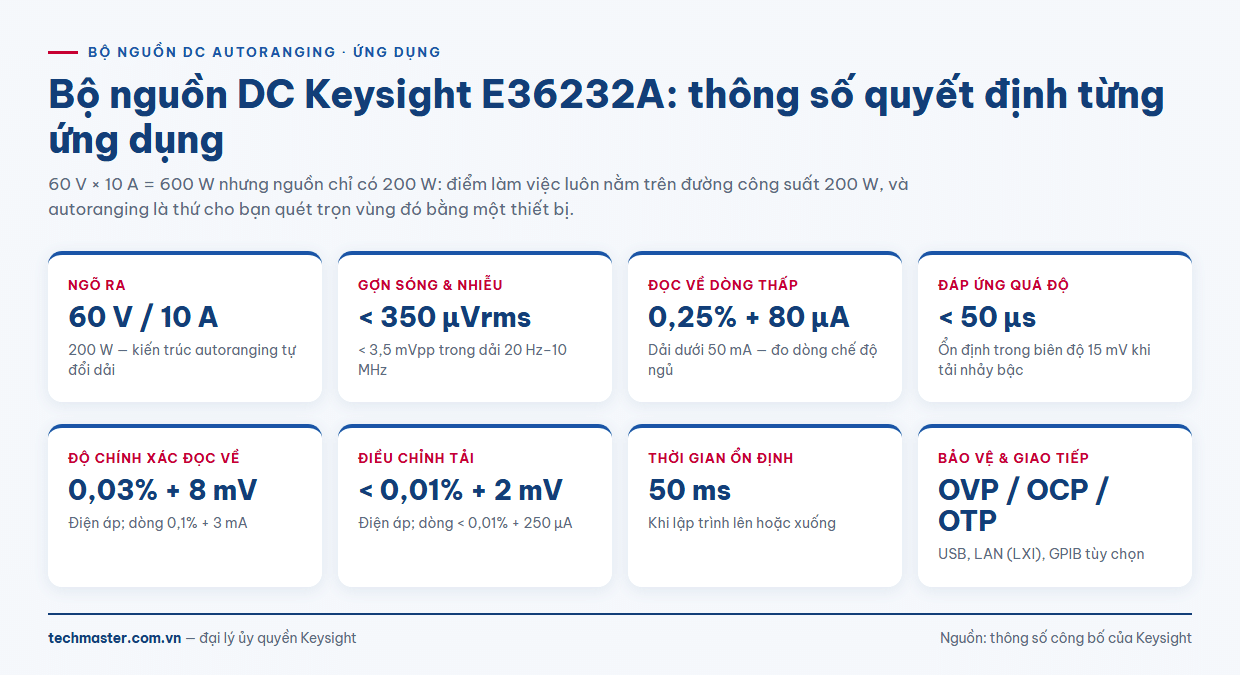

Bảng thông số kỹ thuật
| Hạng mục | Thông số E36232A |
|---|---|
| Ngõ ra | 0 đến 60 V; 0 đến 10 A; 200 W |
| Kiến trúc | Autoranging — tự động đổi dải |
| Gợn sóng & nhiễu (20 Hz–10 MHz) | < 350 µVrms; < 3,5 mVpp; dòng < 1 mArms |
| Độ chính xác lập trình | Điện áp 0,03% + 8 mV; dòng 0,1% + 3 mA |
| Độ chính xác đọc về | Điện áp 0,03% + 8 mV; dòng 0,1% + 3 mA |
| Đọc về dải dòng thấp (< 50 mA) | 0,25% + 80 µA |
| Điều chỉnh tải | Điện áp < 0,01% + 2 mV; dòng < 0,01% + 250 µA |
| Đáp ứng quá độ | < 50 µs (ổn định trong biên độ 15 mV) |
| Thời gian ổn định lập trình | 50 ms lên/xuống |
| Tính năng | Data logger, chế độ LIST, lập chuỗi đầu ra, remote sense 4 dây, chỉnh slew rate |
| Bảo vệ | OVP, OCP, OTP |

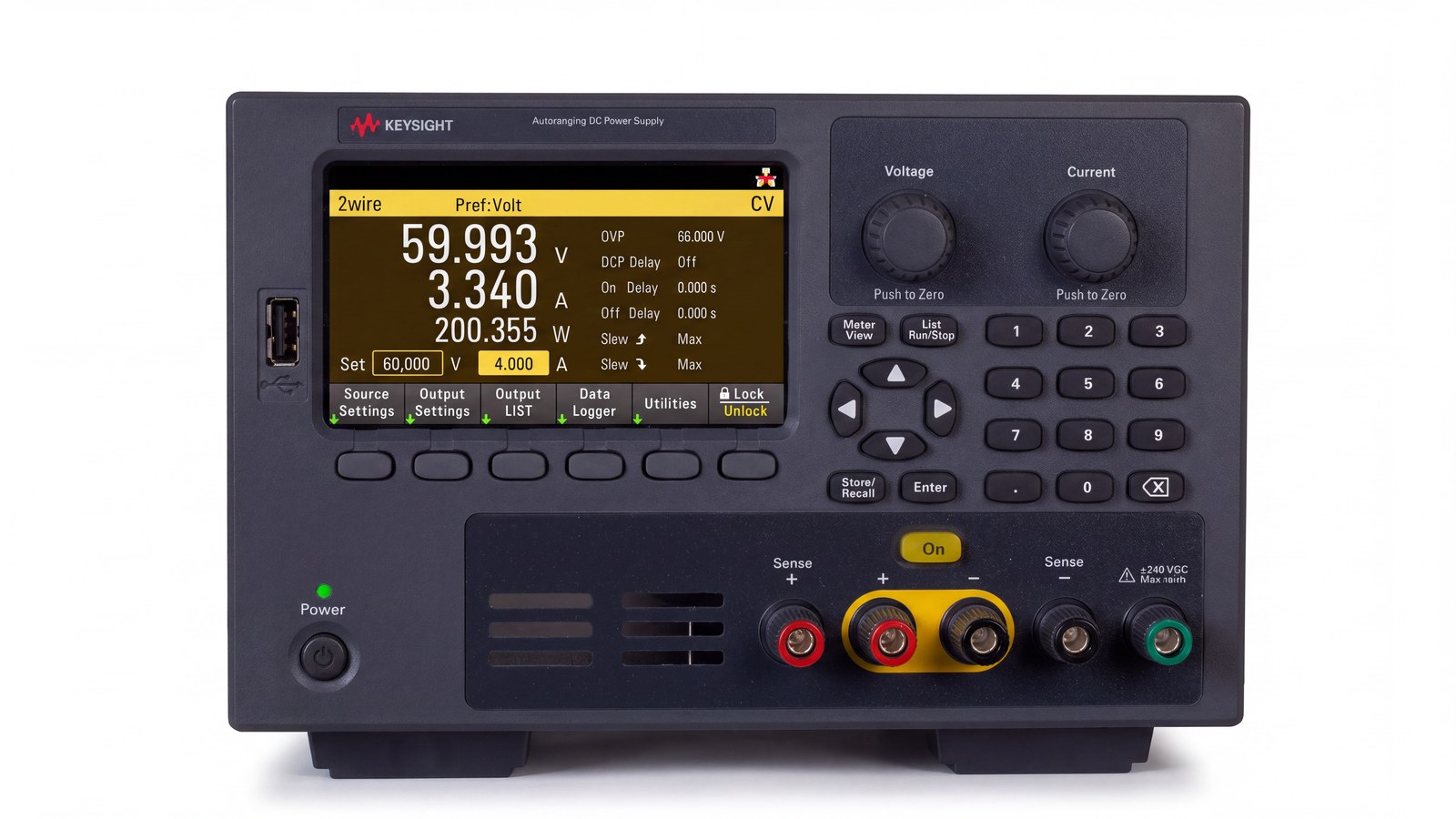

| Màn hình | LCD màu 4,3 inch, núm chỉnh V/I riêng |
| Giao tiếp | USB, LAN (LXI), GPIB tùy chọn |
| Khối lượng / kích thước | 5,8 kg; 136,2 × 216,5 × 388,4 mm |

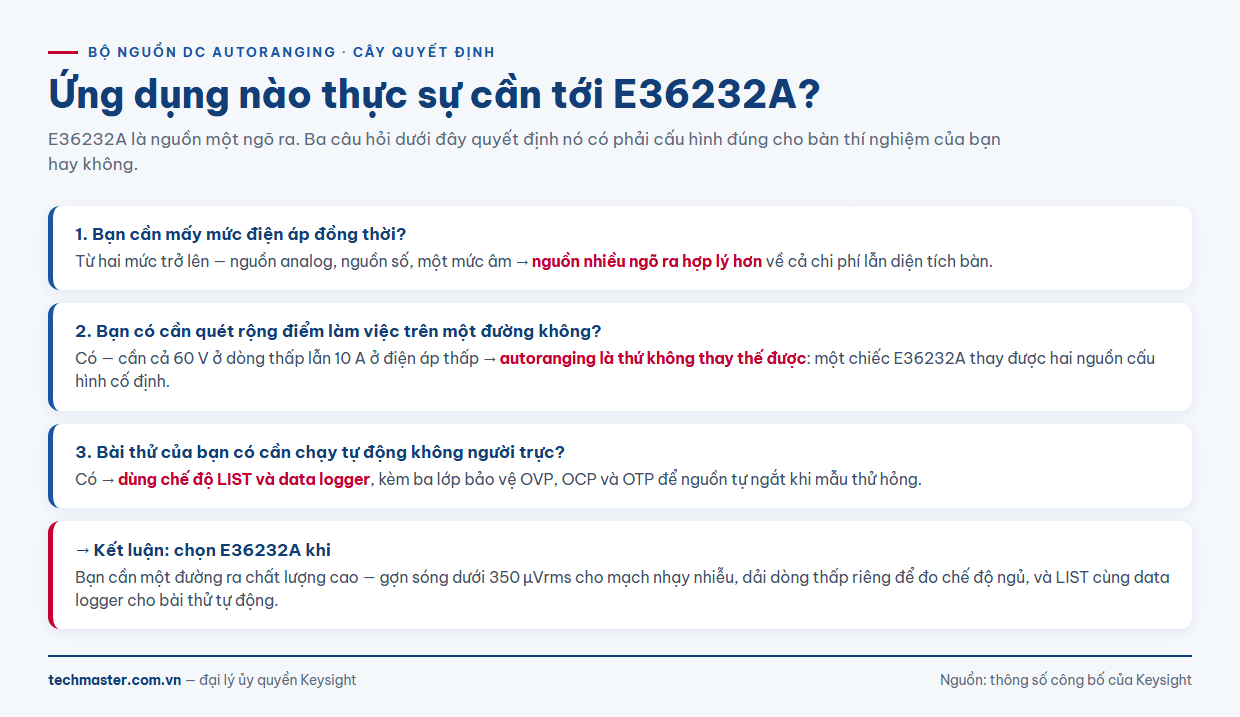

Khi nào nên chọn cấu hình khác
E36232A là nguồn một ngõ ra. Nếu mạch của bạn cần hai hoặc ba mức điện áp đồng thời — ví dụ nguồn analog, nguồn số và một mức âm — thì một nguồn nhiều ngõ ra sẽ hợp lý hơn về cả chi phí lẫn diện tích bàn. Xem ứng dụng của E36233A hai ngõ ra hoặc E36234A theo ngành.
Ngược lại, nếu bài toán của bạn cần điện áp cao tới 60 V hoặc dòng lớn tới 10 A trên một đường, cộng thêm nhu cầu quét rộng điểm làm việc, thì autoranging của E36232A chính là thứ không thể thay thế bằng nguồn nhiều ngõ ra công suất nhỏ. Bài so sánh E36232A với cả dòng E36200 đặt cụ thể ranh giới 60 V/10 A và 30 V/20 A.
Kết luận
Sáu ứng dụng ở trên đều xoay quanh ba đặc tính mà bảng giá không thể hiện: gợn sóng dưới 350 µVrms cho mạch nhạy nhiễu, dải dòng thấp riêng cho phép đo chế độ ngủ, và bộ đôi LIST cùng data logger cho các bài thử tự động. Kiến trúc autoranging là thứ gắn kết cả ba — nó cho bạn quét toàn bộ vùng làm việc 200 W bằng một thiết bị duy nhất.
