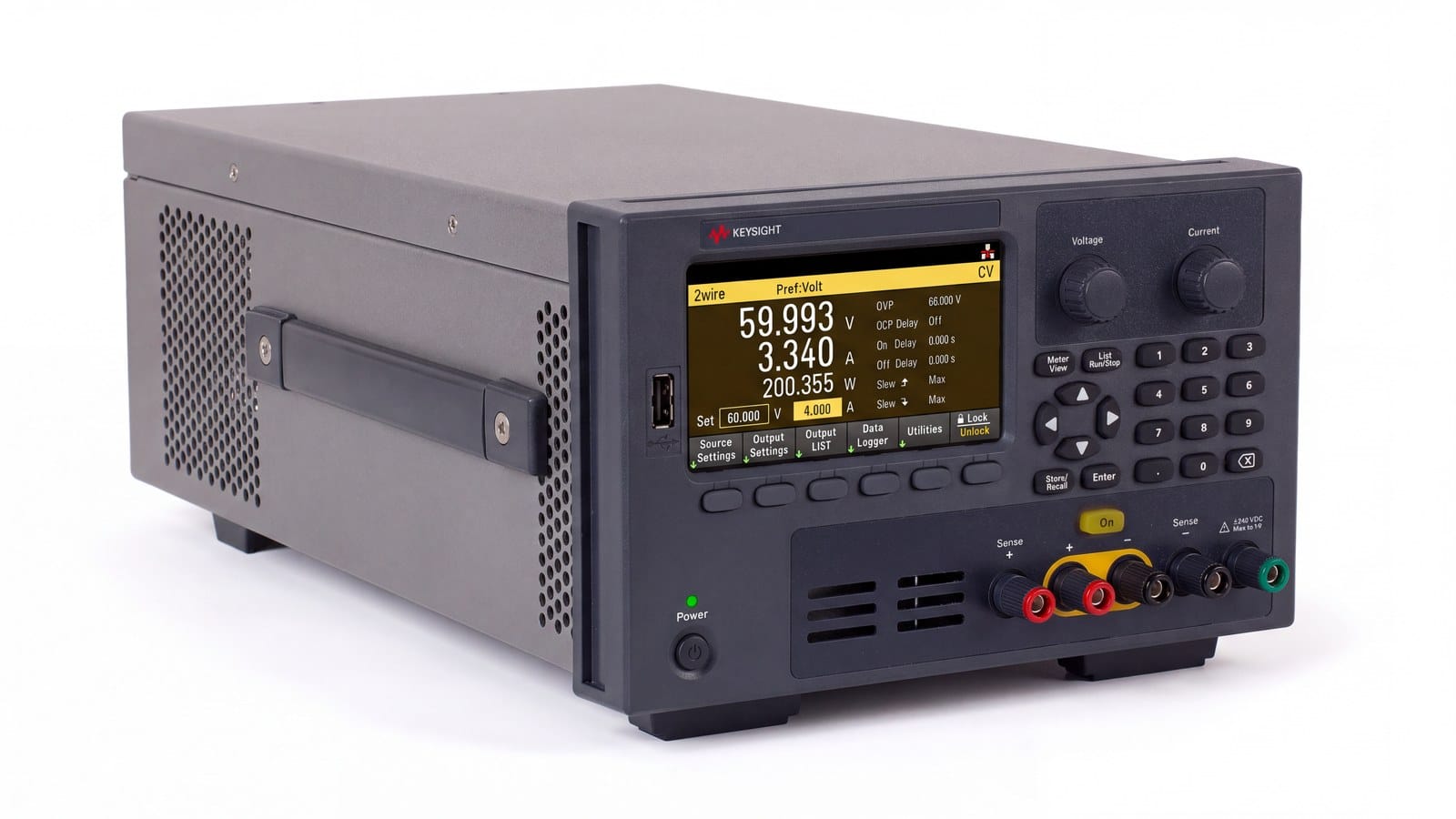

Bốn model trong dòng E36200 có cùng một khung máy, cùng màn hình, cùng bộ tính năng phần mềm — nhưng chọn sai model thì bạn hoặc thiếu điện áp, hoặc thiếu dòng, hoặc trả tiền cho phần công suất không bao giờ dùng tới. Bộ nguồn DC Keysight E36232A là bản 60 V / 10 A / 200 W một ngõ ra, và bài viết này giải thích khi nào nó là lựa chọn đúng, khi nào không.
Dòng E36200 gồm những model nào?

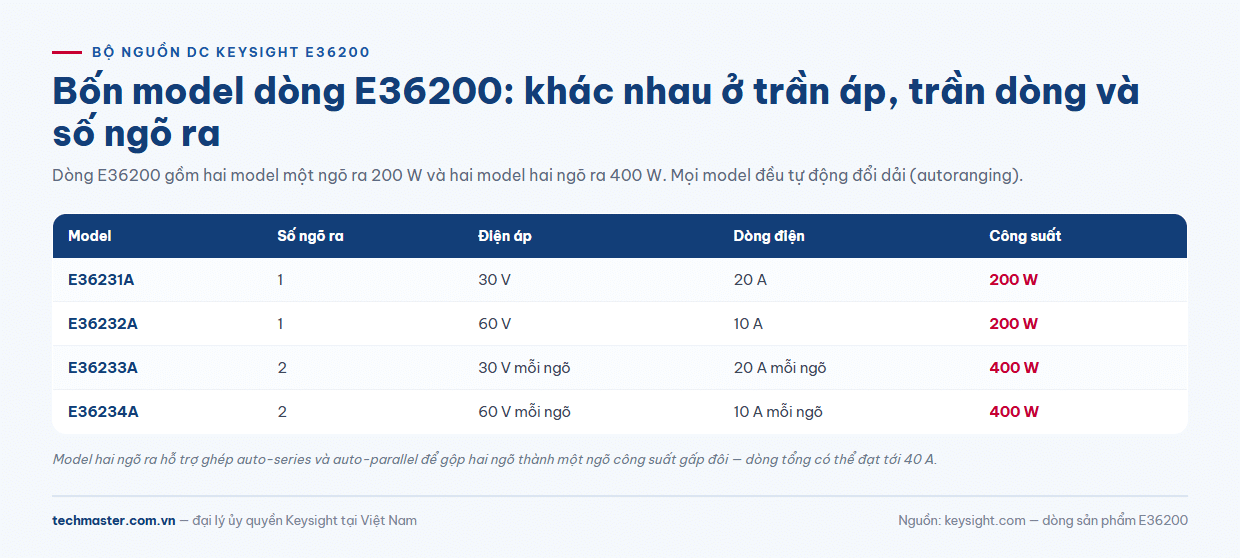

Theo công bố của Keysight, dòng E36200 gồm hai model một ngõ ra 200 W và hai model hai ngõ ra 400 W:
| Model | Số ngõ ra | Điện áp | Dòng điện | Công suất |
|---|---|---|---|---|
| E36231A | 1 | 30 V | 20 A | 200 W |
| E36232A | 1 | 60 V | 10 A | 200 W |
| E36233A | 2 | 30 V mỗi ngõ | 20 A mỗi ngõ | 400 W |
| E36234A | 2 | 60 V mỗi ngõ | 10 A mỗi ngõ | 400 W |
Điểm cần nhìn ra ngay: E36231A và E36232A có cùng công suất 200 W nhưng phân bổ khác nhau. Một bên đổi trần điện áp lấy trần dòng, bên kia làm ngược lại. Không có model nào “mạnh hơn” — chỉ có model phù hợp hơn với tải của bạn.
Autoranging: vì sao 200 W ở đây khác 200 W thông thường
Điểm kỹ thuật quan trọng nhất của dòng E36200 là khả năng tự động đổi dải (autoranging). Với bộ nguồn truyền thống, vùng làm việc là một hình chữ nhật: điện áp tối đa nhân dòng tối đa. Nếu nguồn ghi 60 V và 10 A, bạn chỉ lấy được 10 A ở mọi mức điện áp cho tới khi chạm giới hạn.
Nguồn autoranging làm việc theo đường công suất không đổi. Ở mức điện áp thấp, máy cho phép rút dòng cao hơn nhiều so với tỉ lệ tuyến tính, miễn là tích điện áp nhân dòng không vượt 200 W. Thực tế nghĩa là vùng làm việc khả dụng rộng hơn hẳn so với nguồn cùng công suất danh định nhưng không có tính năng này.
Với người dùng, hệ quả trực tiếp là: một máy autoranging 200 W thường thay thế được hai máy nguồn tuyến tính có cấu hình cố định khác nhau.

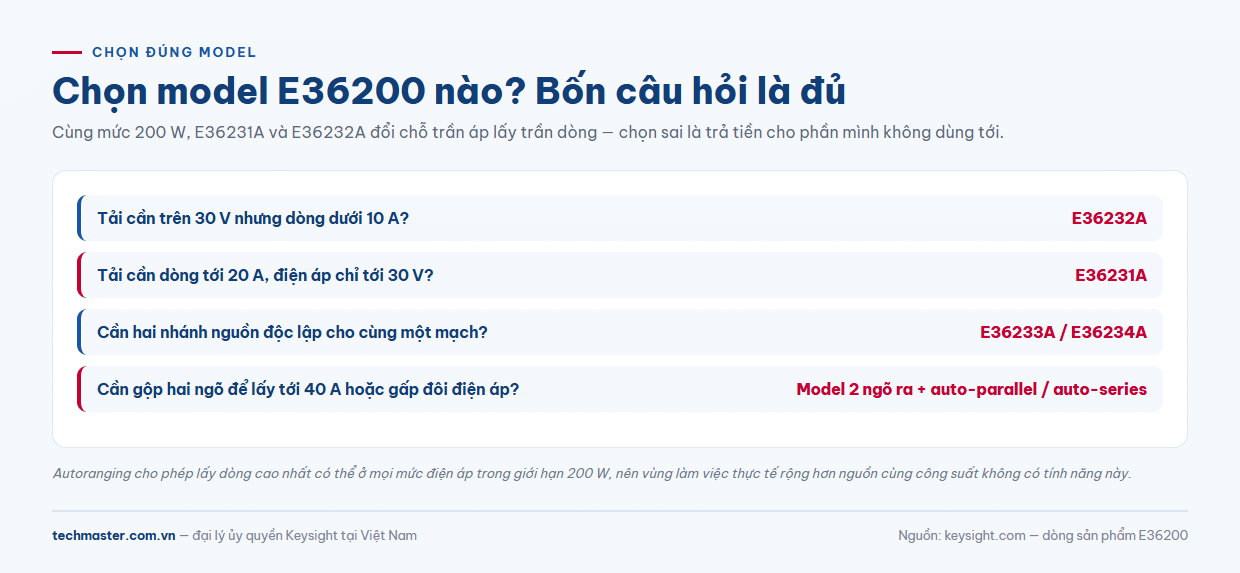

Cây quyết định: chọn model nào?
Bốn câu hỏi sau đủ để chốt model trong hầu hết trường hợp:
- Tải cần trên 30 V nhưng dòng dưới 10 A? → E36232A. Đây là tình huống điển hình khi thử nghiệm mạch nguồn 48 V, hệ thống PoE hoặc mạch driver LED chuỗi dài.
- Tải cần dòng tới 20 A nhưng điện áp chỉ tới 30 V? → E36231A. Điển hình cho thử nghiệm mạch 12 V / 24 V dòng lớn, ắc-quy ô tô, mô-tơ nhỏ.
- Cần hai nhánh nguồn độc lập cho cùng một mạch? → E36233A hoặc E36234A. Thường gặp khi mạch có phần analog và phần số cần nguồn riêng, hoặc cần cấp nguồn lưỡng cực.
- Cần gộp hai ngõ để lấy dòng tới 40 A hoặc gấp đôi điện áp? → Model hai ngõ ra kết hợp auto-parallel hoặc auto-series.
Hai model hai ngõ ra hỗ trợ ghép auto-series và auto-parallel — máy tự nối hai ngõ bên trong thành một ngõ có công suất gấp đôi, thay vì bắt người dùng đấu dây ngoài và tự lo cân bằng dòng.
Thông số chi tiết của E36232A
| Hạng mục | Thông số |
|---|---|
| Ngõ ra | 1 ngõ; 0–60 V; 0–10 A; 200 W |
| Tự động đổi dải | Có |
| Độ chính xác lập trình (áp / dòng) | 0,03% + 8 mV / 0,1% + 3 mA |
| Độ chính xác đọc về (áp / dòng) | 0,03% + 8 mV / 0,1% + 3 mA |
| Đọc dòng dải thấp (dưới 50 mA) | 0,25% + 80 µA |
| Gợn sóng và nhiễu (20 Hz – 10 MHz) | Dưới 350 µVrms; dưới 3,5 mV đỉnh-đỉnh; dòng dưới 1 mArms |
| Thời gian ổn định | 50 ms khi lập trình lên/xuống |

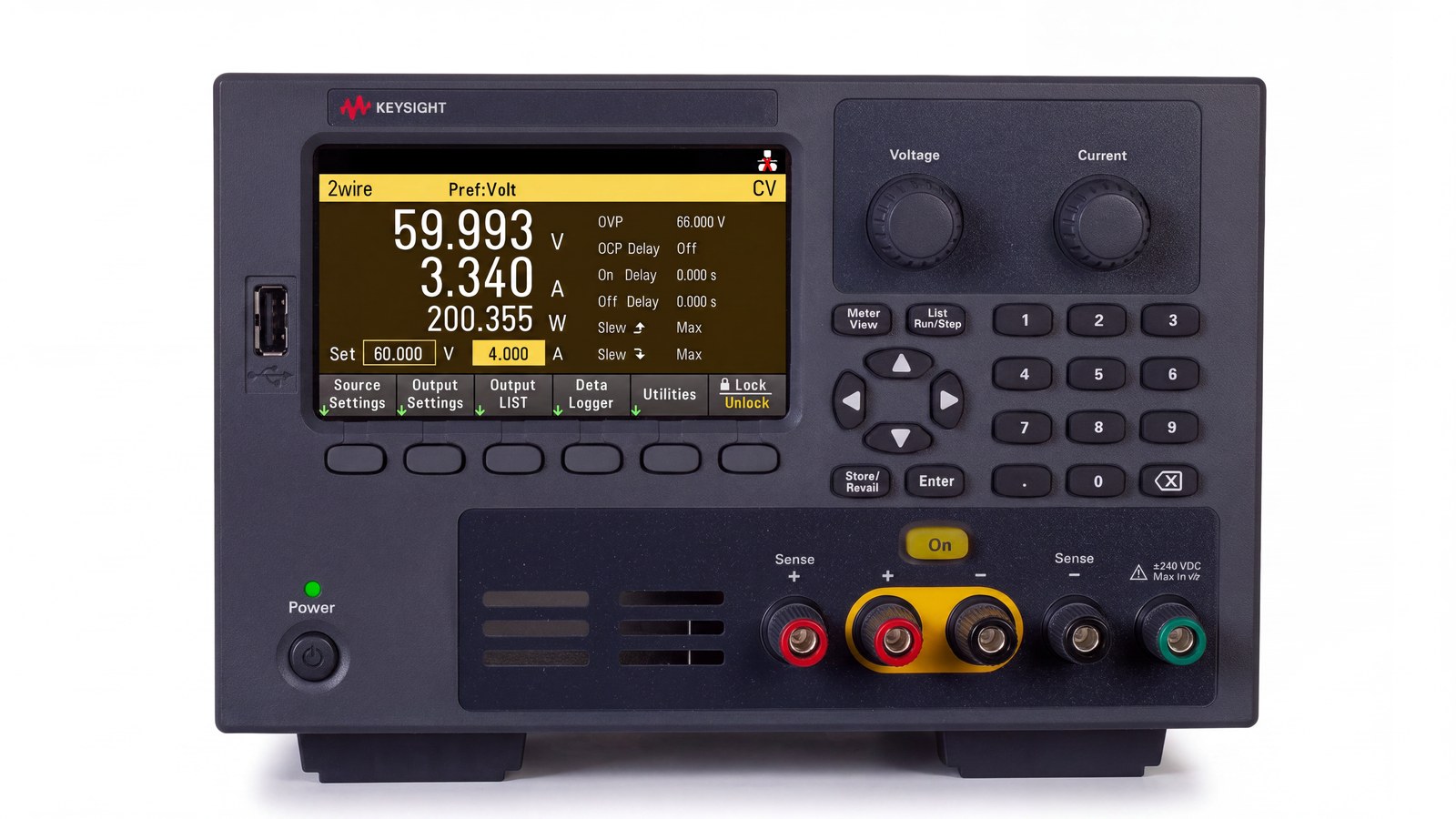

| Màn hình | LCD màu 4,3 inch, mã màu theo kênh |
| Giao tiếp | LAN và USB tiêu chuẩn; GPIB tùy chọn |
| Tính năng bổ sung | Ghi dữ liệu, chế độ LIST, lập chuỗi, đo dòng mức thấp, điều chỉnh slew rate, cảm biến từ xa 4 dây |
| Kích thước / khối lượng | 136,2 × 216,5 × 388,4 mm / 5,8 kg |
| Điều kiện hoạt động | 0–40 °C; độ ẩm 80% RH |
Ba thông số dễ bị bỏ qua khi so sánh
Đọc dòng dải thấp. E36232A có dải đo dòng riêng cho mức dưới 50 mA với độ chính xác 0,25% + 80 µA. Nếu bạn cần vừa cấp nguồn vừa đo dòng nghỉ của thiết bị, thông số này quan trọng hơn nhiều so với trần dòng 10 A.
Gợn sóng dưới 350 µVrms. Khi cấp nguồn cho mạch analog nhạy hoặc mạch RF, gợn sóng của nguồn đi thẳng vào nền nhiễu của phép đo. Đây là chỗ nguồn phòng lab tách biệt rõ với nguồn chuyển mạch giá rẻ.
Điều chỉnh slew rate. Khả năng đặt tốc độ tăng điện áp cho phép mô phỏng quá trình khởi động chậm của nguồn thực tế — hữu ích khi thử mạch bảo vệ under-voltage lockout. Kết hợp với chế độ LIST, bạn dựng được kịch bản điện áp nhiều bước mà không cần lập trình từ máy tính.
Ba tình huống chọn sai thường gặp
Tính công suất mà quên trần điện áp. Một tải 48 V rút 3 A chỉ tiêu thụ 144 W, nằm gọn trong 200 W của cả hai model 200 W. Nhưng E36231A có trần 30 V nên không cấp nổi 48 V, dù công suất thừa sức. Trần áp và trần dòng là ràng buộc cứng, công suất là ràng buộc mềm.
Mua model hai ngõ ra chỉ để có thêm công suất. Nếu bài toán chỉ cần một nhánh nguồn công suất lớn hơn 200 W, model hai ngõ ra có thể hợp lý nhờ auto-parallel — nhưng nếu chỉ cần đúng 200 W, đây là khoản đầu tư thừa. Model hai ngõ ra đáng tiền nhất khi mạch thực sự cần hai nhánh độc lập.
Bỏ qua cảm biến từ xa 4 dây khi tải ở xa. Ở dòng lớn, sụt áp trên dây dẫn giữa nguồn và tải có thể lên tới vài trăm mV — đủ để làm sai lệch kết quả thử nghiệm mạch nhạy điện áp. Chức năng cảm biến 4 dây của E36232A đo điện áp ngay tại đầu tải và bù lại phần sụt này. Đây là tính năng có sẵn nhưng thường bị bỏ quên khi đấu nối.
So với các dòng nguồn DC khác của Keysight
Nếu nhu cầu của bạn ở mức công suất thấp hơn và ưu tiên giá, dòng E36100B là lựa chọn nhỏ gọn hơn — chúng tôi đã phân tích cách chọn trần điện áp trong dòng này ở bài so sánh E36103B với cả dòng E36100B. Ngược lại, nếu bài toán cần ba ngõ ra độc lập cho mạch có nhiều mức nguồn, tham khảo ứng dụng bộ nguồn DC ba ngõ ra E36312A.
Toàn bộ các dòng nguồn này nằm trong danh mục thiết bị phát tín hiệu và nguồn điện do Techmaster phân phối chính hãng.
Kết luận
Chọn model trong dòng E36200 quy về một câu hỏi: tải của bạn cần điện áp cao hay dòng lớn? E36232A 60 V / 10 A dành cho vế thứ nhất, E36231A dành cho vế thứ hai, và hai model hai ngõ ra dành cho trường hợp cần nhiều nhánh nguồn hoặc cần gộp công suất. Nhờ autoranging, cả bốn model đều khai thác được trọn 200 W hoặc 400 W trên một vùng làm việc rộng hơn nguồn thông thường cùng công suất.
