Một bộ nguồn DC để bàn thường bị đánh giá qua đúng hai con số trên nhãn: điện áp tối đa và dòng tối đa. Cách đọc đó bỏ sót phần quan trọng nhất của Keysight E36231A — kiến trúc autoranging, dải dòng thấp có độ chính xác đọc về riêng, và các chức năng LIST, data logger, remote sense vốn quyết định bài đo có làm được hay không. Bài viết đi qua sáu tình huống đo lường thực tế, mỗi tình huống gắn với một đặc tính kỹ thuật cụ thể của máy.
Thông số nền cần nắm trước
| Hạng mục | Giá trị |
|---|---|
| Số ngõ ra | 1 (đơn) |
| Điện áp / dòng | 0 – 30 V / 0 – 20 A |
| Công suất tối đa | 200 W (autoranging) |
| Nhiễu & gợn sóng (normal mode, áp) | < 350 µVrms / 4,5 mV p-p |
| Nhiễu normal mode, dòng | < 1 mA rms |
| Độ chính xác lập trình / đọc về (áp) | 0,03 % + 4 mV |
| Độ chính xác lập trình / đọc về (dòng) | 0,1 % + 6 mA |
| Đọc về dòng dải thấp (< 100 mA) | 0,25 % + 160 µA |
| Chức năng | LIST, data logger, slew rate điều chỉnh được, remote sense 4 dây |
| Giao tiếp | LAN, USB, GPIB (tuỳ chọn) |

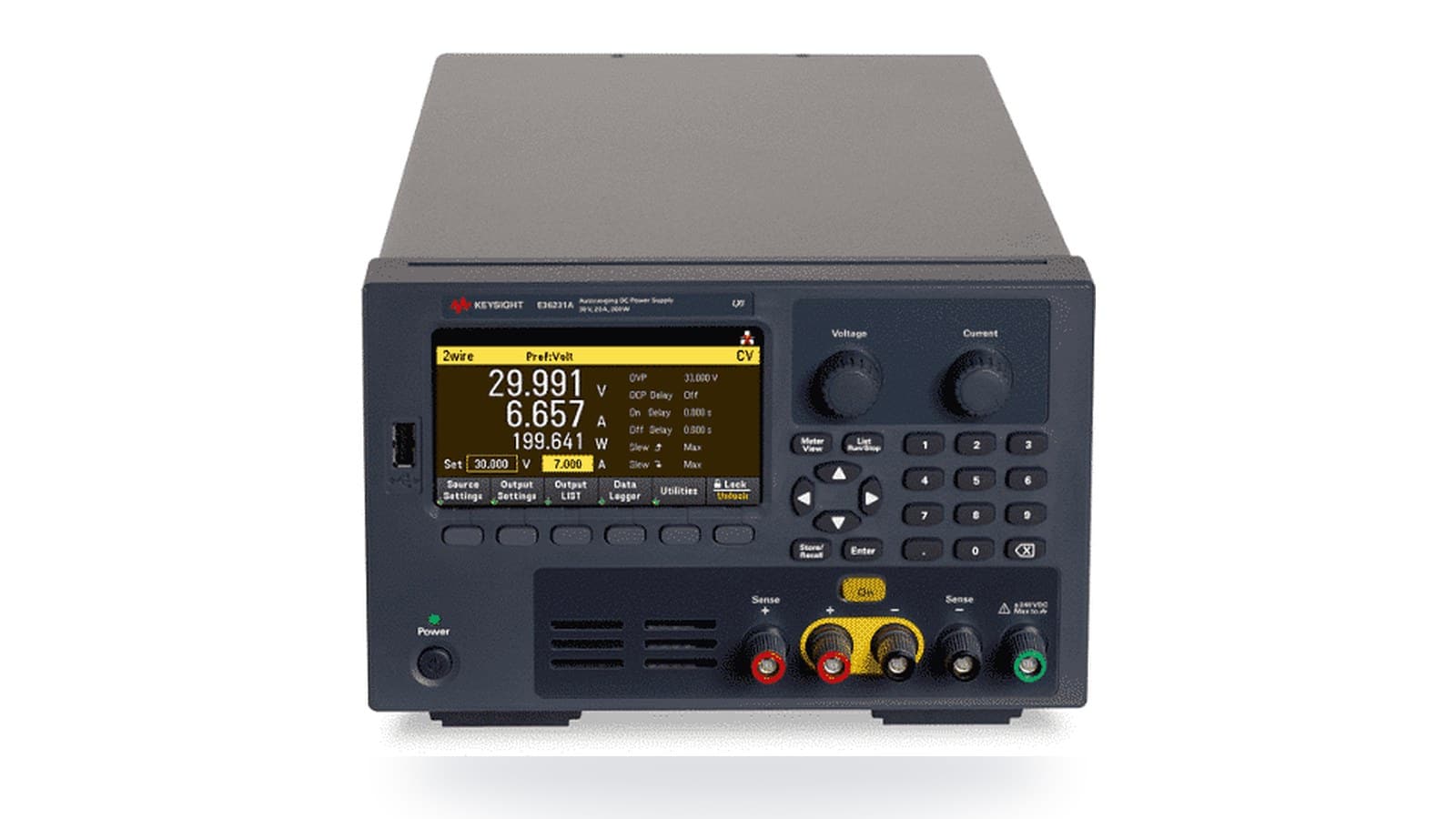

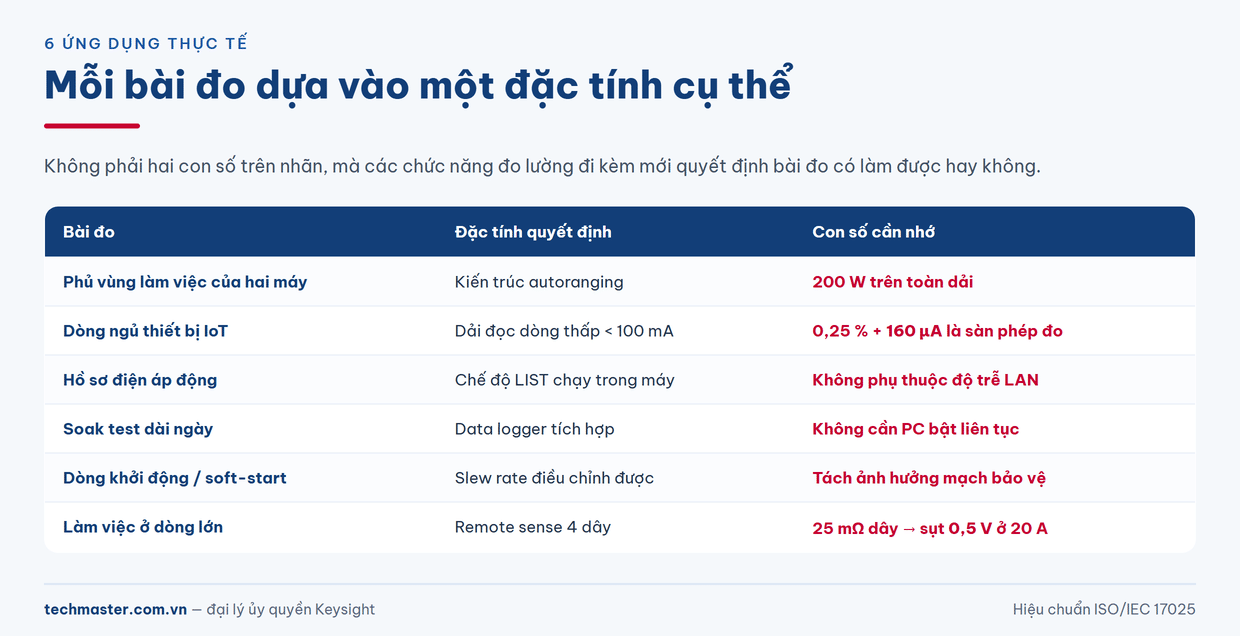

1. Autoranging: một máy phủ vùng làm việc của hai máy

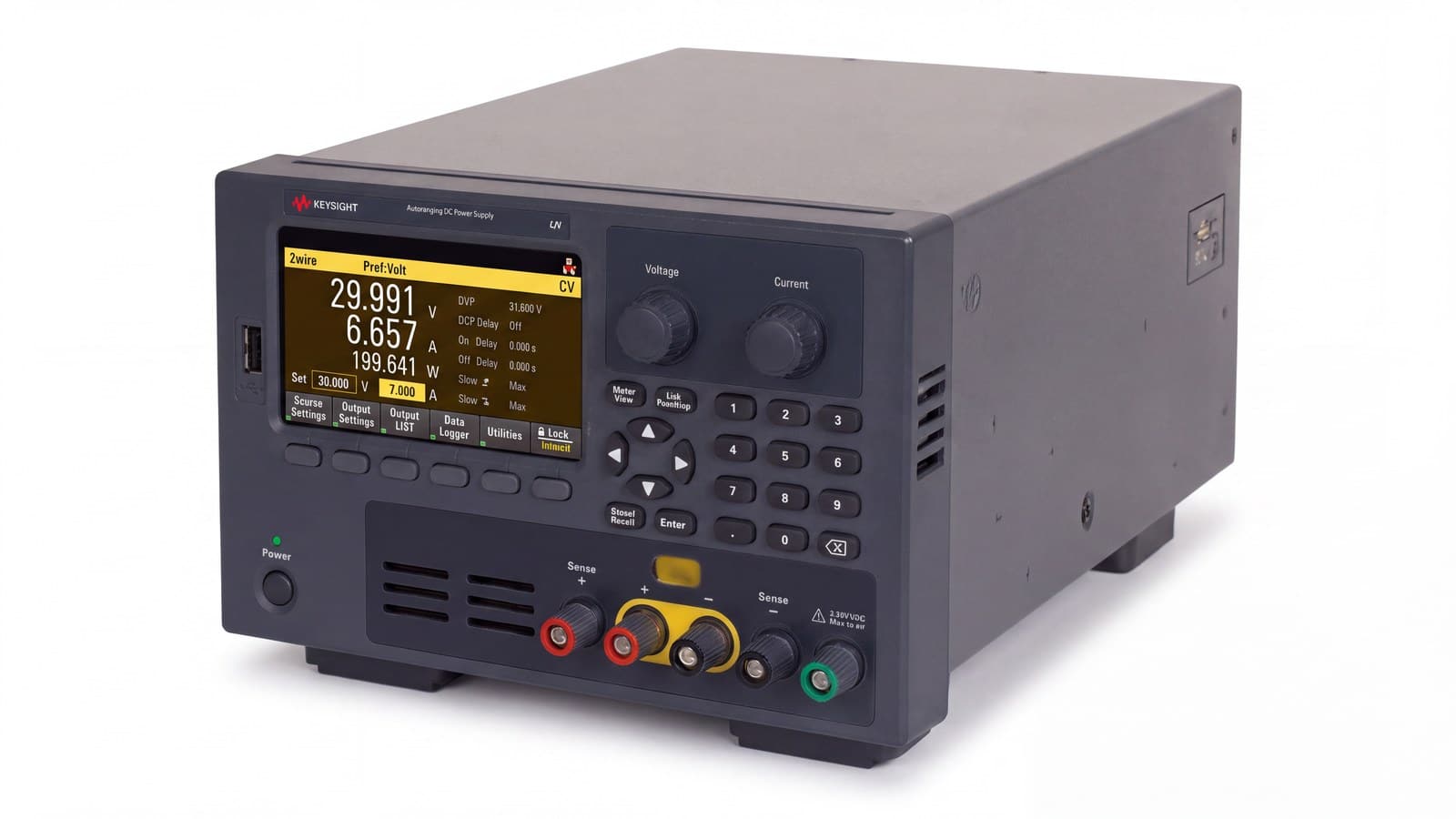

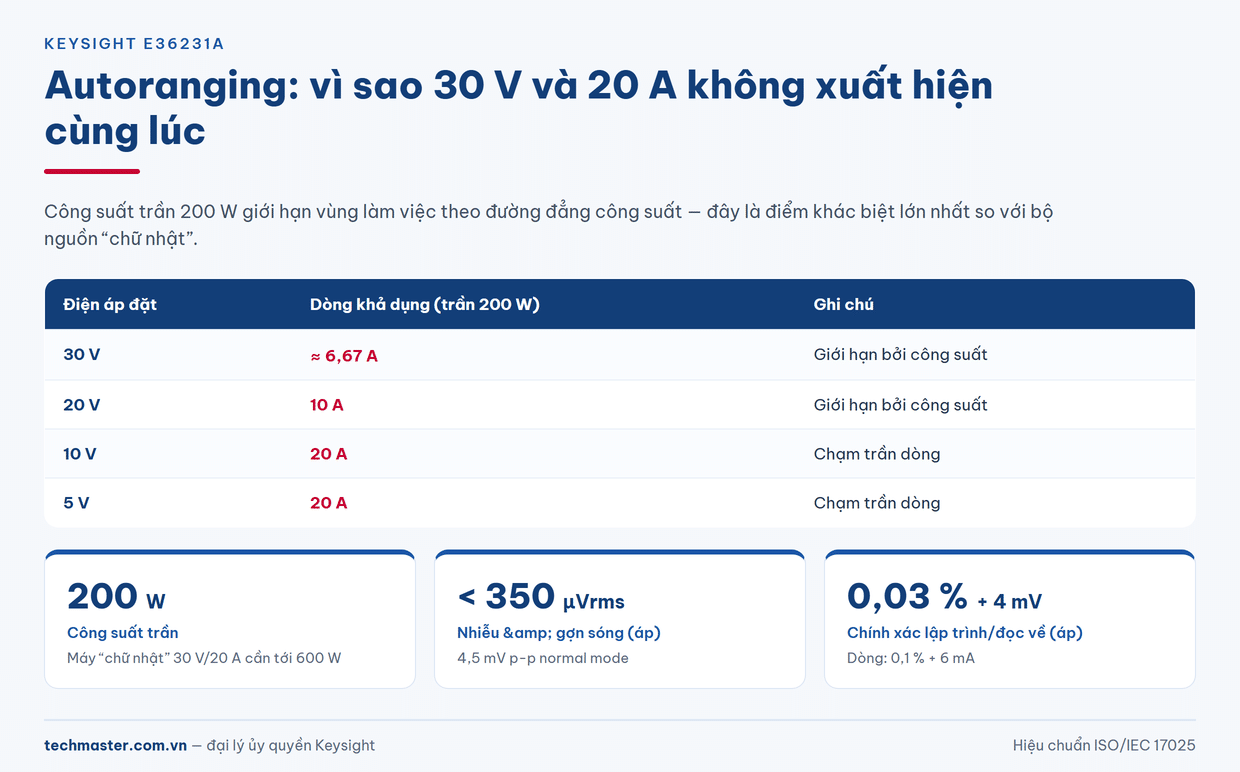

Đây là điểm dễ hiểu nhầm nhất trong E36231A thông số. Nhãn ghi 30 V và 20 A, nhưng công suất trần là 200 W, nên hai con số đó không xuất hiện cùng lúc. Vùng làm việc được giới hạn bởi đường đẳng công suất:
| Điện áp đặt | Dòng khả dụng (giới hạn 200 W) |
|---|---|
| 30 V | ≈ 6,67 A |
| 20 V | 10 A |
| 10 V | 20 A (chạm trần dòng) |
| 5 V | 20 A |
So sánh với bộ nguồn “chữ nhật” truyền thống: muốn có đồng thời 30 V và 20 A thì cần máy 600 W, đắt và cồng kềnh hơn hẳn. Ngược lại, một máy 200 W kiểu chữ nhật chỉ dám ghi 30 V/6,67 A và sẽ vô dụng khi bạn cần 20 A ở 5 V. Kiến trúc autoranging cho phép cùng một chiếc máy phục vụ cả tải 24 V dòng nhỏ lẫn tải 5 V dòng lớn — trường hợp rất phổ biến khi một nhóm kỹ thuật dùng chung thiết bị.
2. Đo dòng tiêu thụ chế độ ngủ của thiết bị IoT
Thiết bị chạy pin có hai trạng thái cách nhau vài bậc độ lớn: vài chục mA khi phát sóng và vài trăm µA khi ngủ. Nếu chỉ có một dải đọc dòng phủ tới 20 A, sai số tuyệt đối ở vùng µA sẽ nhấn chìm số đo. E36231A xử lý bằng dải đọc dòng thấp riêng cho vùng dưới 100 mA, với độ chính xác 0,25 % + 160 µA.
Ý nghĩa thực tế: thành phần cộng thêm 160 µA chính là sàn của phép đo. Ở dòng ngủ cỡ 5 mA, sai số tổng vào khoảng 0,25 % × 5 mA + 160 µA ≈ 172 µA — chấp nhận được để so sánh giữa các phiên bản firmware. Nhưng nếu mục tiêu là phân giải dòng ngủ cỡ vài chục µA, con số 160 µA cho thấy bài đo đó cần thiết bị chuyên dụng hơn, chẳng hạn SMU. Biết trước giới hạn này quan trọng hơn nhiều so với việc biết máy đạt bao nhiêu ampe.
3. Dựng hồ sơ điện áp bằng chế độ LIST
Chế độ LIST cho phép nạp sẵn một chuỗi bước điện áp/dòng kèm thời gian giữ cho từng bước, rồi để máy tự chạy mà không cần máy tính điều khiển từng lệnh. Ứng dụng điển hình là kiểm tra hành vi của mạch khi nguồn dao động: sụt áp ngắn, tăng áp, chuỗi bật/tắt lặp lại. Vì trình tự chạy trong máy nên thời điểm chuyển bước ổn định hơn nhiều so với việc gửi từng lệnh SCPI qua LAN — độ trễ mạng không còn nằm trong vòng lặp.
4. Soak test dài ngày với data logger tích hợp
Data logger ghi điện áp và dòng ngõ ra ngay trong máy, nên bài đo kéo dài không phụ thuộc vào một chiếc PC phải bật liên tục. Đây là khác biệt thực dụng với cách làm cũ: máy tính treo hoặc Windows tự khởi động lại giữa đêm là mất toàn bộ dữ liệu. Với Bộ Nguồn DC Keysight dòng E36200, dữ liệu nằm trong thiết bị và được lấy ra sau khi bài đo kết thúc.
5. Kiểm tra dòng khởi động bằng slew rate điều chỉnh được
Tốc độ tăng điện áp (slew rate) đặt được cho phép mô phỏng hai kịch bản trái ngược: bật nguồn dốc đứng để xem đỉnh dòng nạp tụ đầu vào, hoặc tăng chậm có kiểm soát để tách riêng ảnh hưởng của mạch soft-start. Nếu để mặc định, bạn chỉ quan sát được hành vi ứng với đúng một tốc độ dựng sườn của máy — không đủ để kết luận mạch bảo vệ có hoạt động đúng ở mọi điều kiện bật nguồn hay không.
6. Remote sense 4 dây khi làm việc ở dòng lớn
Ở 20 A, sụt áp trên dây dẫn không còn là chi tiết nhỏ. Chỉ cần tổng trở đường đi và đường về là 25 mΩ, sụt áp đã là 20 A × 0,025 Ω = 0,5 V. Với tải danh định 5 V, đó là sai lệch 10 % — đủ để một vi điều khiển reset trong khi màn hình nguồn vẫn hiển thị đúng 5,000 V. Remote sense 4 dây đưa điểm hồi tiếp về tận đầu tải, để máy bù phần sụt trên dây. Với dòng lớn, đây không phải tuỳ chọn cho đẹp mà là điều kiện để số đo có nghĩa.
Chọn cấu hình nào trong dòng E36200
E36231A là bản một ngõ ra 200 W. Dòng E36200 còn có bản ngõ ra kép và bản 400 W; nếu bài toán của bạn cần cấp đồng thời hai mức điện áp độc lập (ví dụ nguồn số 3,3 V và nguồn analog ±12 V), bản đơn sẽ buộc bạn mua hai máy. Ngược lại, khi chỉ có một đường nguồn cần dải rộng và dòng lớn, bản đơn cho nhiều watt hữu ích hơn trên mỗi đồng chi ra.
Kết luận
Điều đáng nhớ nhất về bộ nguồn DC E36231A không nằm ở 30 V hay 20 A, mà ở chỗ 200 W đó được phân bổ linh hoạt theo tải, và ở những chức năng đo lường đi kèm: dải dòng thấp cho thiết bị chạy pin, LIST cho kịch bản nguồn động, data logger cho bài đo dài, remote sense cho dòng lớn. Khi so sánh báo giá, hãy đối chiếu đúng các mục này thay vì chỉ nhìn hai con số trên nhãn.
