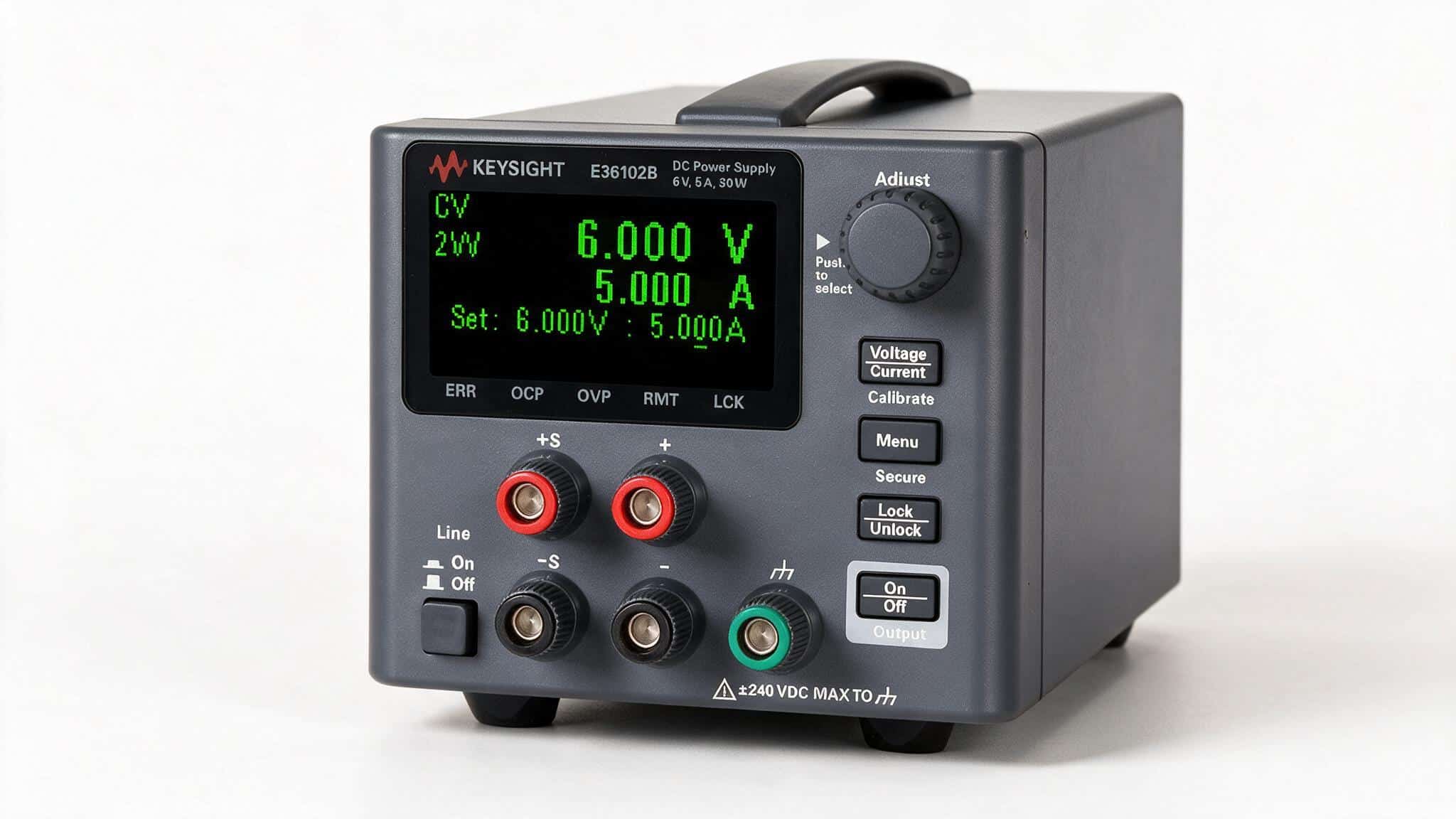

Bộ nguồn DC Keysight E36102B chỉ có một ngõ ra 6 V / 5 A / 30 W — nghe qua thì khiêm tốn so với những bộ nguồn ba ngõ ra hàng trăm watt. Nhưng đó chính là điểm khiến nó bị đánh giá thấp: trong phòng lab điện tử, thứ quyết định chất lượng phép đo không phải công suất, mà là độ sạch của điện áp, độ chính xác của số đo dòng và khả năng kịch bản hóa nguồn. Bài viết này đi qua 5 ứng dụng thực tế của Keysight E36102B, mỗi ứng dụng gắn với một thông số cụ thể Keysight công bố, để bạn biết chính xác khi nào bộ nguồn 30 W này là lựa chọn đúng.
Thông số nền cần nhớ trước khi đọc tiếp

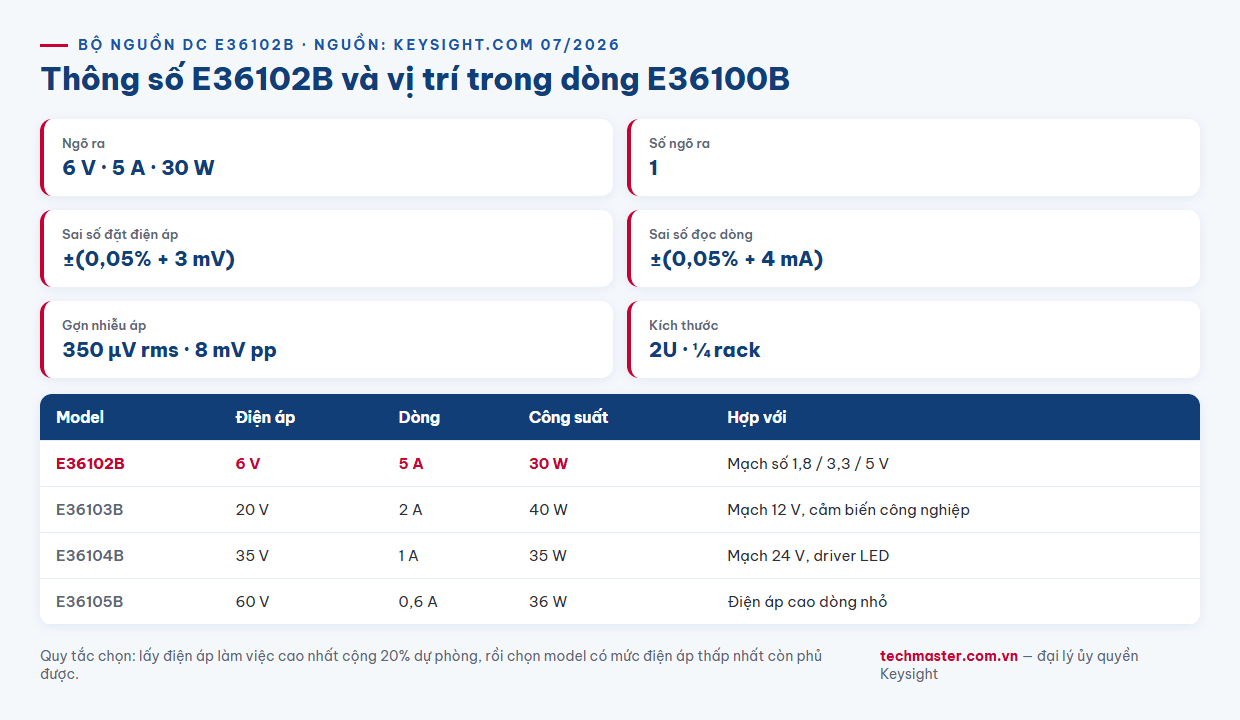

Năm ứng dụng dưới đây đều dựa trên bốn nhóm thông số Keysight công bố cho E36102B:

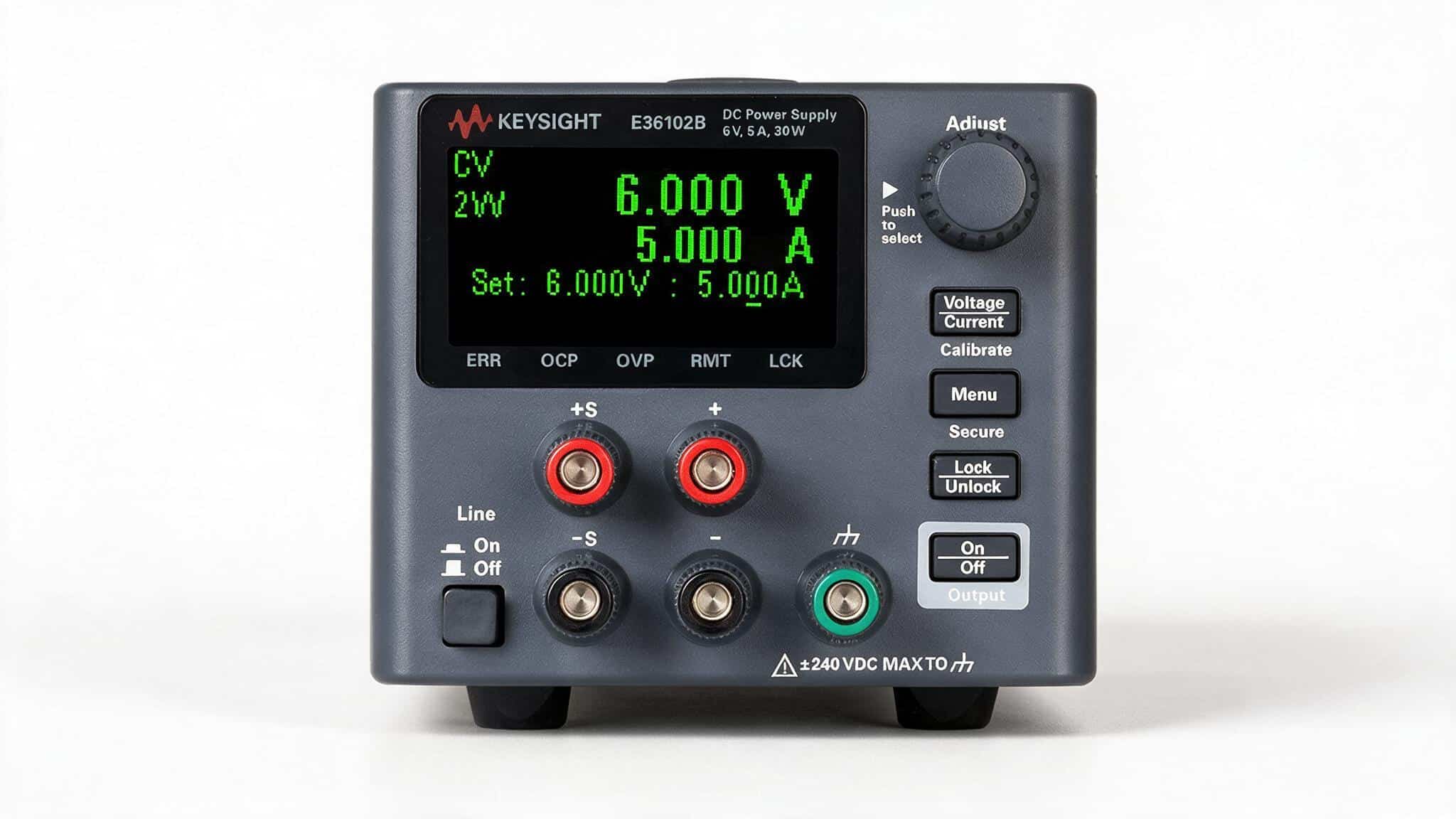

- Ngõ ra: 6 V, 5 A, 30 W, một ngõ ra, khung máy 2U cỡ ¼ rack, màn hình OLED tương phản cao.
- Độ chính xác đặt: điện áp ±(0,05% + 3 mV), dòng ±(0,05% + 5 mA).
- Độ chính xác đọc về: điện áp ±(0,05% + 3 mV), dòng ±(0,05% + 4 mA).
- Gợn và nhiễu (20 Hz – 20 MHz): 350 µV rms, 8 mV đỉnh–đỉnh; dòng 2 mA rms.
Kèm theo là bốn tính năng chức năng: cảm biến từ xa 4 dây (remote sense), bộ ghi dữ liệu (data logger), chế độ LIST, và bảo vệ quá áp, quá dòng, quá nhiệt. Giao tiếp gồm USB và LAN chuẩn LXI Core.

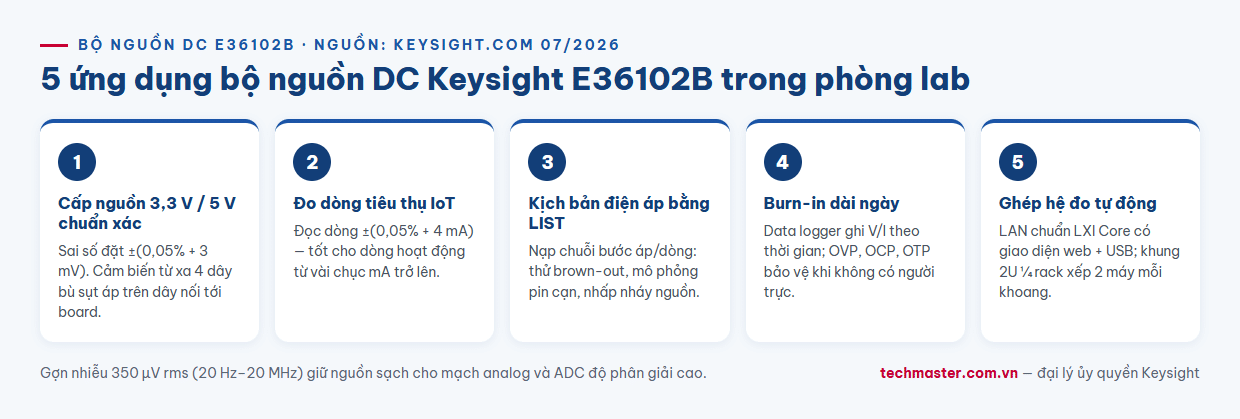

Ứng dụng 1 — Cấp nguồn 3,3 V / 5 V với sai số đo được, không phải sai số ước lượng
Công việc thường ngày nhất: cấp nguồn cho một board vi điều khiển hoặc module cảm biến. Vấn đề nằm ở chỗ hầu hết bộ nguồn phòng thí nghiệm giá rẻ đặt được 3,300 V nhưng không ai biết đầu ra thực tế là bao nhiêu.
Với E36102B, độ chính xác đặt ±(0,05% + 3 mV) tại mức 3,3 V cho ra sai số tối đa khoảng 4,65 mV — đủ chặt để bạn thử nghiệm mạch ngay ở biên ngưỡng brown-out mà vẫn tin được con số trên màn hình. Dải 6 V bao trọn ba mức logic phổ biến nhất trong điện tử nhúng: 1,8 V, 3,3 V và 5 V, với 5 A dòng dự phòng cho các pha khởi động.
Điểm cộng thực dụng: cảm biến từ xa 4 dây đo điện áp ngay tại chân board thay vì tại chân bộ nguồn. Với dòng vài ampe qua dây nối dài, sụt áp trên dây có thể lên tới vài chục mV — lớn hơn cả sai số của máy. Bật remote sense là cách rẻ nhất để triệt tiêu sai số đó.
Ứng dụng 2 — Đo dòng tiêu thụ thiết bị IoT mà không cần thêm đồng hồ
Khi đánh giá tuổi thọ pin của một thiết bị IoT, bạn cần biết dòng ở hai trạng thái rất khác nhau: dòng hoạt động vài trăm mA và dòng ngủ vài mA. Cách làm truyền thống là mắc nối tiếp một đồng hồ vạn năng — vừa thêm điện trở shunt vào mạch, vừa thêm một thiết bị phải đồng bộ.
E36102B đọc dòng về với sai số ±(0,05% + 4 mA). Ở mức dòng hoạt động 500 mA, sai số tối đa khoảng 4,25 mA, tức dưới 1% — đủ tốt cho bài toán ước lượng tuổi thọ pin ở trạng thái tích cực. Ngược lại, cần nói thẳng ranh giới: thành phần offset 4 mA khiến máy không phù hợp để đo dòng ngủ cỡ micro-ampere. Với bài toán đó bạn cần thiết bị chuyên dụng như máy phân tích nguồn DC N6705C hoặc một SMU.
Biết ranh giới này trước khi mua quan trọng hơn mọi lời quảng cáo: E36102B là bộ nguồn có đo dòng tốt, không phải máy phân tích tiêu thụ năng lượng.
Ứng dụng 3 — Kịch bản hóa điện áp bằng chế độ LIST để thử brown-out
Đây là ứng dụng tách E36102B khỏi nhóm bộ nguồn cơ bản. Chế độ LIST cho phép nạp sẵn một chuỗi bước điện áp/dòng kèm thời gian giữ, rồi để máy tự chạy. Các kịch bản dùng được ngay:
- Thử ngưỡng brown-out: hạ điện áp theo từng bậc 50 mV từ 3,3 V xuống 2,4 V, mỗi bậc giữ 2 giây, quan sát điểm thiết bị reset.
- Mô phỏng pin cạn dần: dốc điện áp từ 4,2 V xuống 3,0 V mô phỏng đường xả của pin Li-ion, kiểm tra mạch bảo vệ và cảnh báo pin yếu.
- Thử nhấp nháy nguồn: bật/tắt nguồn theo chu kỳ để soát lỗi khởi tạo firmware.
Không có LIST, những bài này phải làm tay bằng núm xoay — không lặp lại được và không đưa vào quy trình kiểm tra chuẩn hóa được.
Ứng dụng 4 — Chạy burn-in dài ngày với data logger và ba lớp bảo vệ
Bài thử độ bền qua đêm hoặc cuối tuần đặt ra hai yêu cầu: ghi lại được diễn biến, và không được biến sự cố thành đám cháy.
Data logger tích hợp giải quyết vế thứ nhất — máy tự ghi điện áp và dòng theo thời gian, không cần PC chạy suốt đêm hay phần mềm SCPI tự viết. Sáng hôm sau bạn xem lại đường dòng để biết mẫu thử có tăng dòng bất thường ở giờ thứ mấy.
Vế thứ hai do ba lớp bảo vệ đảm nhiệm: quá áp (OVP) ngắt khi điện áp vượt ngưỡng, quá dòng (OCP) ngắt khi mẫu chập, quá nhiệt (OTP) bảo vệ chính bộ nguồn. Với thử nghiệm không người trực, đây là điều kiện cần chứ không phải tính năng cộng thêm.
Gợn nhiễu 350 µV rms cũng có ý nghĩa ở đây: khi mẫu thử là mạch analog hoặc mạch có ADC độ phân giải cao, nguồn sạch giúp bạn không phải mất thời gian truy tìm một loại nhiễu do chính bộ nguồn tạo ra.
Ứng dụng 5 — Ghép vào hệ đo tự động qua LAN LXI
E36102B có sẵn USB và LAN chuẩn LXI Core. LXI Core nghĩa là máy có giao diện web tích hợp và tuân theo chuẩn phát hiện thiết bị trên mạng — bạn có thể điều khiển máy từ trình duyệt trước khi viết một dòng lệnh SCPI nào.
Ứng dụng điển hình trên dây chuyền kiểm tra chức năng: bộ nguồn cấp áp cho bo mạch, một đồng hồ vạn năng để bàn đo điểm kiểm tra, tất cả điều khiển từ một script Python duy nhất qua LAN. Khung máy 2U cỡ ¼ rack cho phép xếp hai thiết bị cạnh nhau trong một khoang rack — chi tiết nhỏ nhưng quyết định khi tủ đo đã chật.
Chọn model nào trong dòng E36100B?
E36102B là bản điện áp thấp, dòng cao nhất của dòng. Các bản còn lại đổi tỉ lệ V/A trong cùng mức công suất 30–40 W:
| Model | Điện áp | Dòng | Công suất | Hợp với |
|---|---|---|---|---|
| E36102B | 6 V | 5 A | 30 W | Mạch số 1,8/3,3/5 V, module IoT |
| E36103B | 20 V | 2 A | 40 W | Mạch 12 V, cảm biến công nghiệp |
| E36104B | 35 V | 1 A | 35 W | Mạch 24 V, driver LED |
| E36105B | 60 V | 0,6 A | 36 W | Mạch điện áp cao dòng nhỏ |
Quy tắc chọn rất gọn: lấy điện áp làm việc cao nhất của bạn, cộng 20% dự phòng, rồi chọn model có mức điện áp thấp nhất còn phủ được con số đó. Chọn thừa điện áp đồng nghĩa mất dòng, vì công suất cả dòng máy đều quanh 30–40 W.
Nếu bạn cần nhiều ngõ ra độc lập thay vì một, hướng đi khác là dòng ba ngõ ra — xem phân tích trong bài ứng dụng bộ nguồn DC E36313A. Toàn bộ danh mục nguồn và thiết bị đo có tại hệ thống thiết bị đo lường Techmaster.
Câu hỏi thường gặp
Bộ nguồn DC Keysight E36102B có thông số gì?
E36102B là bộ nguồn DC lập trình được một ngõ ra 6 V, 5 A, 30 W, khung 2U cỡ ¼ rack với màn hình OLED. Độ chính xác đặt và đọc điện áp đều là ±(0,05% + 3 mV), gợn nhiễu 350 µV rms trong dải 20 Hz–20 MHz. Máy có cảm biến từ xa 4 dây, bộ ghi dữ liệu, chế độ LIST, bảo vệ quá áp, quá dòng, quá nhiệt cùng giao tiếp USB và LAN chuẩn LXI Core.
E36102B có đo được dòng tiêu thụ ở chế độ ngủ của thiết bị IoT không?
Không phù hợp cho dòng cỡ micro-ampere. Sai số đọc dòng của E36102B là ±(0,05% + 4 mA), nghĩa là thành phần offset 4 mA lớn hơn nhiều so với dòng ngủ điển hình. Máy đo tốt dòng hoạt động từ vài chục mA trở lên; với dòng ngủ rất nhỏ, hãy dùng máy phân tích nguồn DC hoặc thiết bị SMU chuyên dụng.
