Keysight EL34243A là tải điện tử DC để bàn có hai ngõ vào cách ly điện trong cùng một máy: mỗi ngõ vào chịu 150 V, 60 A, 300 W, tổng 600 W. Khi cần thử một bộ sạc USB-C hai cổng, một mạch DC-DC hai đầu ra hay một nguồn có rail dương và rail phụ, kỹ sư thường phải đặt hai tải đơn cạnh nhau, đồng bộ chúng bằng dây trigger và ghép hai file dữ liệu. EL34243A gom hai tải đó vào một khung máy, một màn hình và một bộ lệnh SCPI. Bài viết giải thích hai chế độ vận hành độc lập và song song, các thông số đáng chú ý, và cách chọn giữa ba model tải điện tử DC dòng EL30000. Số liệu kỹ thuật lấy từ data sheet Keysight EL30000 Series 3120-1430.EN (07/2024).
Keysight EL34243A là gì?
EL34243A là model hai ngõ vào của dòng tải điện tử DC để bàn EL30000, đứng cạnh hai model một ngõ vào là EL33133A (150 V, 40 A, 250 W) và EL34143A (150 V, 60 A, 350 W). Cả ba dùng chung giao diện: màn hình màu 4,3 inch, vôn kế và ampe kế tích hợp, đo 4 dây (remote sense), bộ ghi dữ liệu, chức năng scope số hóa điện áp và dòng điện, và chế độ Battery Test để xả pin có điều kiện dừng.
Điểm khác của EL34243A nằm ở chỗ nó là tải điện tử 2 ngõ vào: hai kênh tải hoàn toàn riêng, mỗi kênh có cặp cọc nối, nút On và thông số riêng, hiển thị song song trên cùng màn hình. Mặt sau có thêm cọc nối cho cả hai kênh, cổng LAN chuẩn LXI Core, USB và khe cho mô-đun GPIB tùy chọn EL34GPBU.
Vì sao cần tải điện tử hai ngõ vào?
Phần lớn sản phẩm điện tử hiện nay không còn một đầu ra duy nhất. Bộ sạc GaN có hai, ba cổng USB-C và tự chia công suất khi cắm thêm thiết bị; bo nguồn trong thiết bị mạng có rail 12 V và rail 5 V; mạch nguồn cho cảm biến có cả rail dương và rail âm. Thử từng đầu ra riêng lẻ bỏ sót đúng hiện tượng quan trọng nhất: khi một đầu ra bị kéo tải, đầu ra kia thay đổi ra sao.
Với hai ngõ vào trong một máy Keysight EL34243A, bài thử này trở nên đơn giản: CH1 tạo bước tải, CH2 giữ tải ổn định, và scope tích hợp ghi đồng thời điện áp, dòng điện của cả hai. Chức năng input-coupling cho phép bật hoặc tắt hai kênh cùng lúc, nên thời điểm áp tải được đồng bộ mà không cần dây trigger ngoài.
Nhu cầu này đang lớn dần ở Việt Nam. Theo số liệu 9 tháng năm 2026, xuất khẩu nhóm điện tử đạt 175,4 tỷ USD, riêng máy tính, sản phẩm điện tử và linh kiện 123,6 tỷ USD (tăng 59,6 %) và điện thoại 51,7 tỷ USD. Mỗi sản phẩm đó đi kèm bộ sạc, adapter hoặc mạch nguồn cần kiểm tra ở cả phòng R&D lẫn cuối dây chuyền.
Hai ngõ vào làm việc độc lập và song song như thế nào?

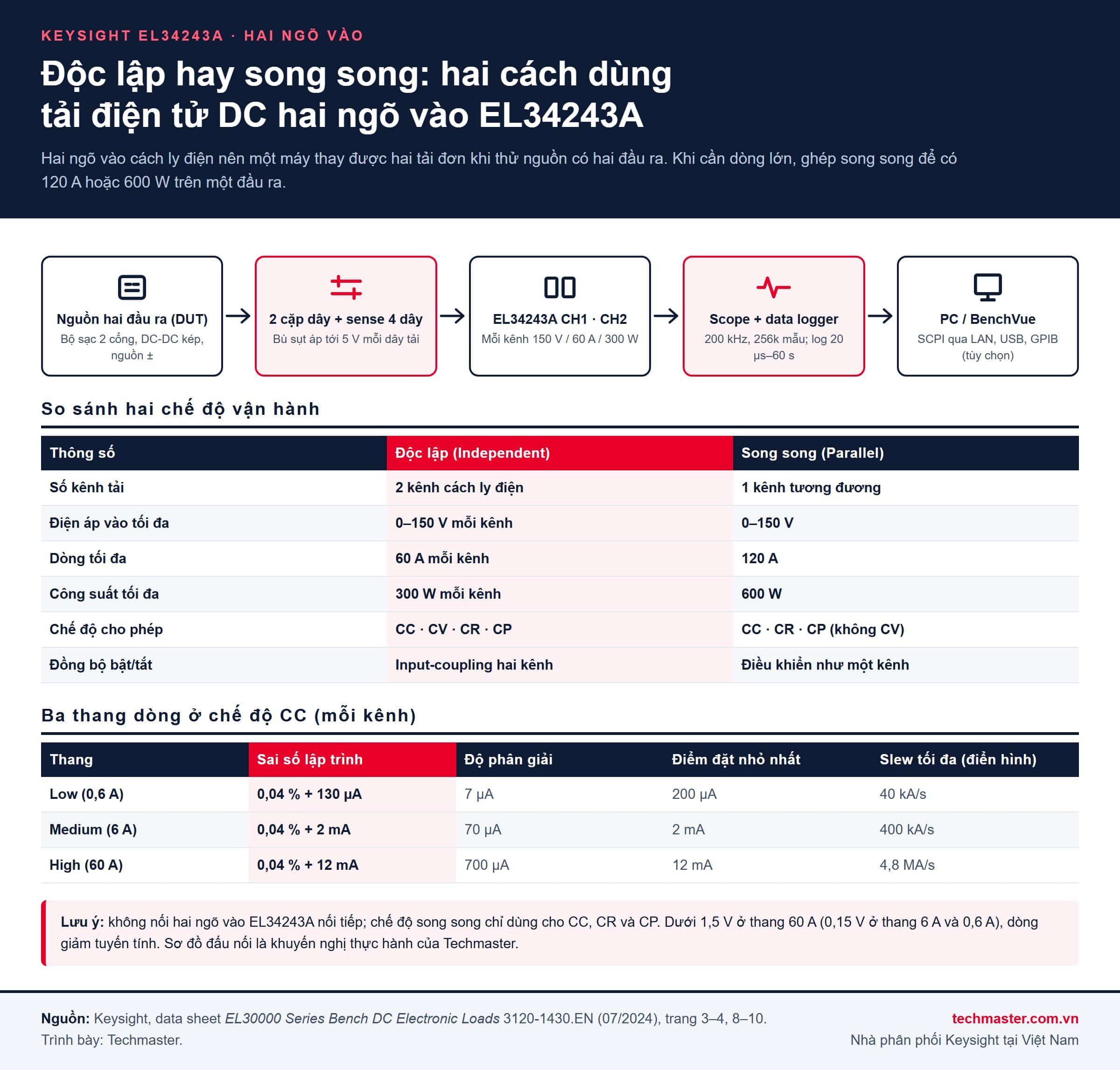

Chế độ độc lập (Independent): hai ngõ vào cách ly điện, mỗi ngõ là một tải 0–150 V, 0–60 A, tối đa 300 W, chạy được cả bốn chế độ CC, CV, CR và CP. Hai kênh có thể đặt ở hai chế độ khác nhau, ví dụ CH1 chạy CC theo biên dạng List để mô phỏng tải động, CH2 chạy CR để giả lập tải điện trở.
Chế độ song song (Parallel): nối hai ngõ vào song song để có một tải 120 A hoặc tối đa 600 W. Máy được điều khiển như một kênh duy nhất. Data sheet ghi rõ hai giới hạn: không được nối hai ngõ vào nối tiếp, và chế độ song song chỉ dùng cho CC, CR và CP, không dùng CV.
Một lưu ý thực tế: ở thang 60 A, tải cần điện áp tối thiểu khoảng 1,5 V để kéo đủ dòng định mức; dưới mức đó dòng giảm tuyến tính theo điện trở tối thiểu 0,025 Ω. Với thang 6 A và 0,6 A, ngưỡng này là 0,15 V. Khi thử nguồn 1 V hoặc 1,8 V ở dòng lớn, hãy kiểm tra điểm làm việc trên đồ thị điện áp tối thiểu trước khi kết luận nguồn “không đủ dòng”. Bài chọn tải điện tử theo đường bao hoạt động giải thích kỹ hơn giới hạn này.
Thông số nào của EL34243A đáng chú ý?
- Ba thang dòng mỗi kênh: 0,6 A, 6 A và 60 A. Ở thang thấp, sai số lập trình là 0,04 % + 130 µA, độ phân giải 7 µA, điểm đặt nhỏ nhất 200 µA, đủ để thử dòng chờ của adapter hay mạch IoT. Thang 60 A cho sai số 0,04 % + 12 mA.
- Điện áp: hai thang 15 V và 150 V; sai số lập trình CV 0,02 % + 3 mV ở thang 15 V. Sai số đọc điện áp cùng thang là 0,02 % + 3 mV.
- Tốc độ thay đổi tải: slew dòng điển hình tới 4,8 MA/s ở thang 60 A (400 kA/s ở thang 6 A), có thể lập trình chậm lại để mô phỏng tải thực.
- Biên dạng tải động: List (chuỗi bước có định thời), Continuous, Pulse và Toggle. List chỉ có trên EL34143A và EL34243A.
- Scope và data logger: số hóa điện áp và dòng điện ở 200 kHz, tối đa 256k mẫu; data logger lấy mẫu từ 20 µs tới 60 s, ghi tới 10.000 giờ hoặc 5 MB, xuất file CSV ra USB.
- Bảo vệ: OCP, OVP (165 V ở thang 150 V), OPP; ngõ INH ngắt trong dưới 5 µs.
- Kết nối: USB 2.0, LAN 10/100 chuẩn LXI Core, GPIB tùy chọn; điều khiển bằng SCPI, phần mềm PathWave BenchVue hoặc giao diện web.
Với bài thử bước tải trên nguồn, nên kết hợp chức năng scope tích hợp với nguyên tắc đo trong bài đáp ứng quá độ của nguồn DC: đấu remote sense sát chân đầu ra của DUT để loại sụt áp trên dây (EL30000 bù được tới 5 V mỗi dây tải).
Thử bộ sạc đa cổng và mạch DC-DC hai đầu ra với EL34243A ra sao?

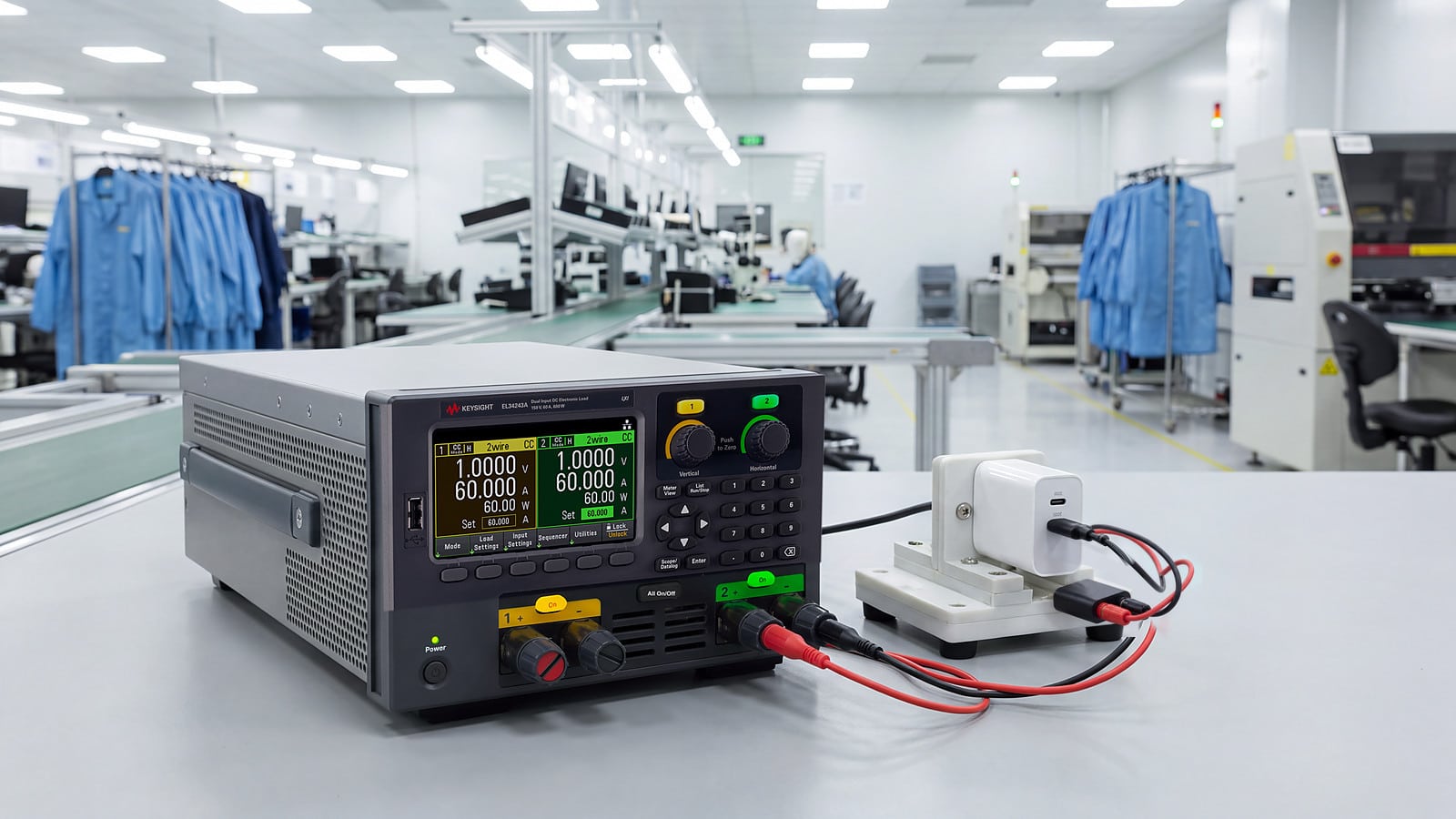

Bộ sạc USB-C hai cổng. Sau khi bộ sạc đã thương lượng mức điện áp với thiết bị (bước kiểm tra giao thức được bàn trong bài kiểm thử USB PD), đặt CH1 kéo theo công suất của cổng thứ nhất, rồi bật CH2 để mô phỏng thiết bị thứ hai cắm vào. Data logger ghi lại cách bộ sạc chia lại công suất, điện áp cổng thứ nhất có tụt khi cổng thứ hai nhận tải hay không, và hiệu suất tổng khi so với công suất vào.

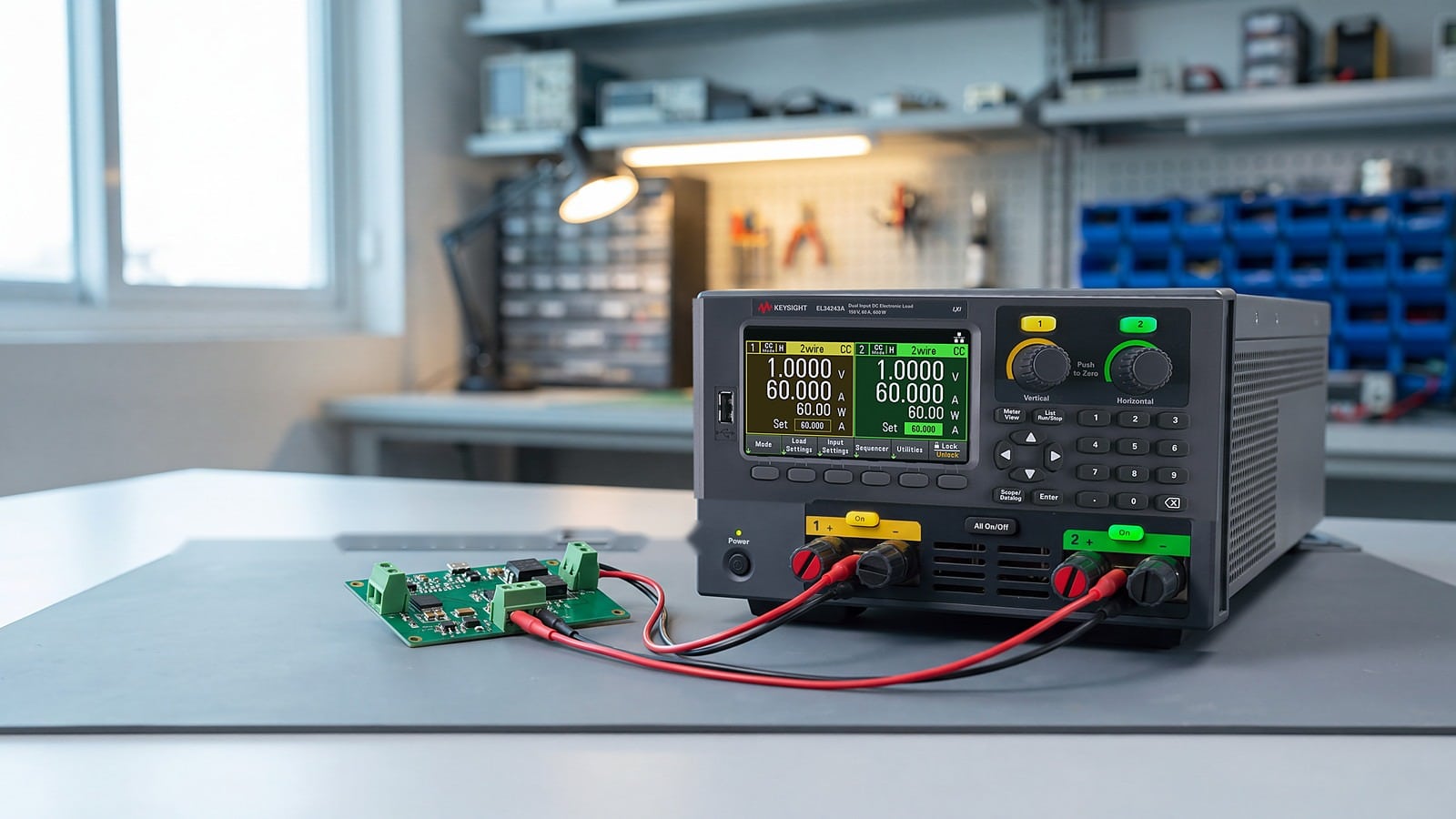

Mạch DC-DC hai đầu ra. Giữ CH2 ở mức tải danh định, cho CH1 chạy biên dạng Pulse hoặc List từ 10 % lên 90 % tải. Scope tích hợp cho thấy độ sụt áp và thời gian hồi phục ở CH1, đồng thời biến động chéo (cross-regulation) ở CH2. Nếu cần xem gợn và nhiễu băng rộng hơn 30 kHz (băng thông đo tín hiệu nhỏ của tải), hãy bổ sung máy hiện sóng theo phương pháp trong bài đo gợn và nhiễu PARD.
Pin và cell. Chế độ Battery Test xả theo CC, CR hoặc CP và dừng theo điện áp, dung lượng (Ah) hoặc thời gian, hiển thị mAh và mWh theo thời gian thực.
Nguồn dòng lớn. Với nguồn cần kéo 80–120 A ở điện áp thấp, chuyển sang chế độ song song ở CC. Lưu ý giới hạn tổng 600 W: ở 12 V, dòng tối đa thực tế là 50 A; mức 120 A chỉ đạt khi điện áp từ 5 V trở xuống. Khi cần công suất vài kW, hãy xem tải điện tử DC tái sinh EL4900.
Nên chọn EL33133A, EL34143A hay EL34243A?

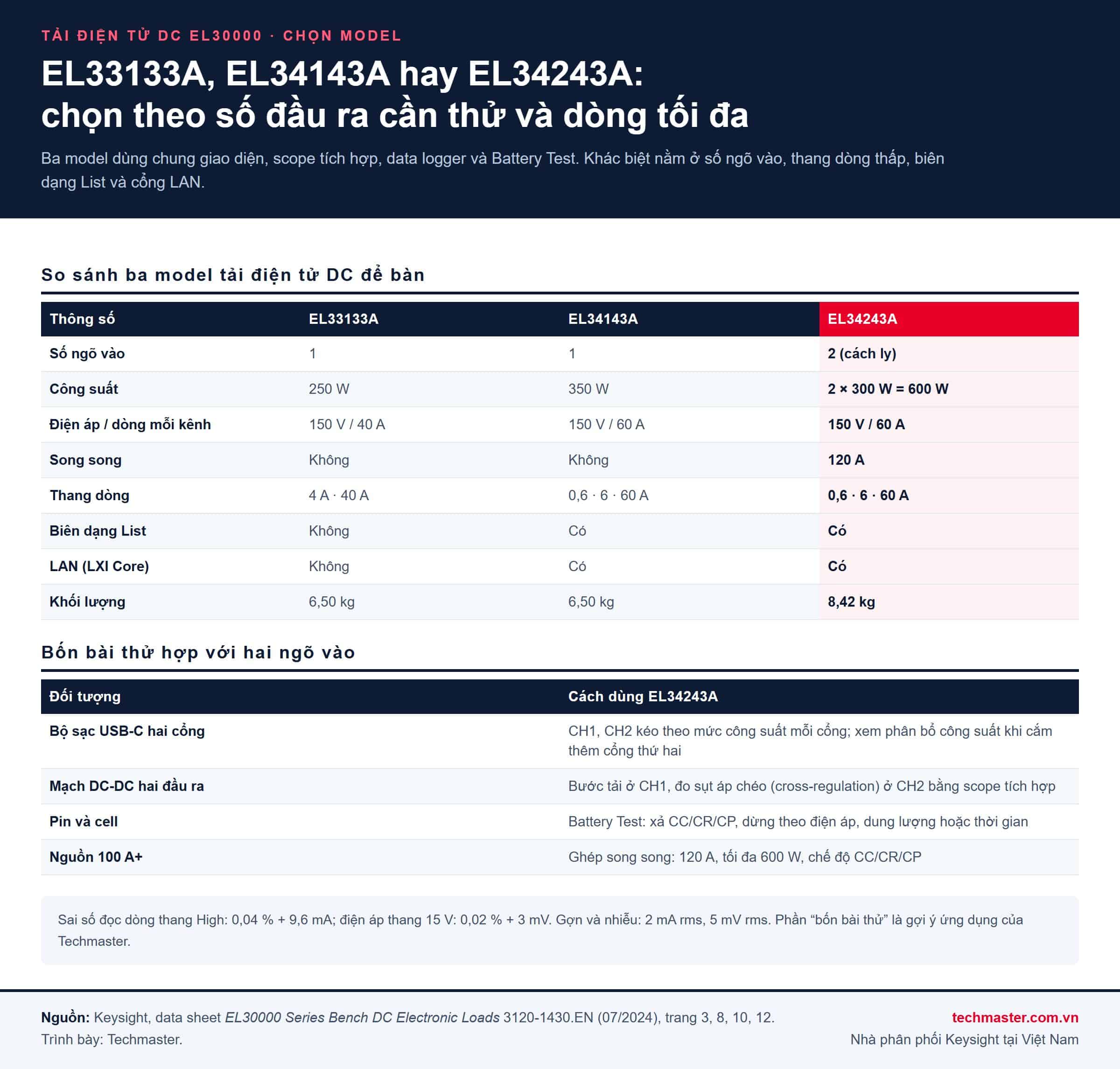

Quy tắc chọn đơn giản: đếm số đầu ra cần thử đồng thời, rồi tính dòng và công suất của đầu ra lớn nhất.
- EL33133A: một đầu ra, tới 40 A, 250 W; hai thang dòng 4 A và 40 A, không có List và LAN. Hợp với phòng thí nghiệm đào tạo và kiểm tra nguồn đơn giản.
- EL34143A: một đầu ra, tới 60 A, 350 W; có thang 0,6 A, biên dạng List và LAN. Hợp khi chỉ thử một rail nhưng cần công suất cao hơn trên một kênh.
- EL34243A: tải điện tử 2 ngõ vào, hai đầu ra đồng thời, mỗi kênh 300 W, hoặc một kênh 120 A khi song song. Hợp với bộ sạc đa cổng, nguồn hai rail, DC-DC kép và trạm test cần tiết kiệm chỗ trên bàn.
Nếu đầu ra lớn nhất cần hơn 300 W mà chỉ có một đầu ra, EL34143A với 350 W trên một kênh là lựa chọn hợp lý hơn. Bài so sánh EL33133A và EL34143A và bài bốn chế độ CC/CV/CR/CP giúp hoàn thiện lựa chọn. Khi bàn thử cần cả nguồn cấp nhiều rail cho bo mạch, có thể ghép EL34243A với bộ nguồn DC 4 ngõ ra E36441A.
Đưa EL34243A vào trạm test sản xuất cần lưu ý gì?
Trên dây chuyền, giá trị của Keysight EL34243A là một địa chỉ LAN cho hai tải. Chương trình test gửi lệnh SCPI qua LAN (LXI Core) hoặc USB, thời gian xử lý lệnh dưới 10 ms. Cổng digital I/O ở mặt sau có chân trigger vào/ra, chân báo lỗi và ngõ INH để nối với khóa an toàn của fixture. Nên đấu dây tải từ cọc nối mặt sau để đường dây gọn, và dùng remote sense khi dòng trên 10 A.
Về điều kiện môi trường, EL30000 hoạt động từ 0 đến 40 °C, độ ẩm tới 85 % không ngưng tụ, nguồn điện 100–240 VAC. Máy nặng 8,42 kg, rộng khoảng 216 mm và có bộ tai rack 1CP108A khi cần lắp tủ.
Techmaster là nhà phân phối Keysight tại Việt Nam, có thể demo tải điện tử DC Keysight EL34243A trên mẫu bộ sạc hoặc bo nguồn của bạn, tư vấn cấu hình trạm test và cung cấp dịch vụ hiệu chuẩn. Xem thêm các giải pháp khác tại trang Keysight của Techmaster hoặc liên hệ Techmaster để được báo giá.
