Một dây cứu sinh tự co hoạt động đúng như thiết kế vẫn có thể để người lao động chạm đất. Không phải vì thiết bị hỏng, mà vì bên dưới không đủ chỗ để nó làm việc. Thiết bị cần một quãng đường để hãm — và nếu quãng đường đó dài hơn khoảng trống thực tế thì kết quả đã được định đoạt trước khi cú ngã xảy ra.
Bài này giải thích cách tính khoảng cách rơi an toàn theo đúng công thức 3M đưa ra trong hướng dẫn sử dụng, kèm các số liệu lực hãm và quãng hãm được công bố cho dây cứu sinh tự co 3M Protecta Rebel và các dòng DBI-SALA.
Hai khái niệm hay bị lẫn: rơi tự do và khoảng trống rơi
Rơi tự do (Free Fall) là quãng đường người dùng rơi trước khi cơ cấu giảm tốc kích hoạt. Với thiết bị tự co lắp trên D-ring lưng, 3M giới hạn con số này ở 2 ft (0,6 m).
Khoảng trống rơi (Fall Clearance) là tổng khoảng cách cần có từ vị trí đứng xuống vật cản gần nhất bên dưới, để người rơi dừng lại trước khi chạm vật cản đó. Rơi tự do chỉ là một phần trong tổng này.
Nhầm hai khái niệm dẫn tới sai lầm phổ biến nhất trong hồ sơ an toàn: ghi “rơi tự do tối đa 2 ft” rồi kết luận cần 2 ft khoảng trống. Thực tế con số cần gấp ba lần như vậy.

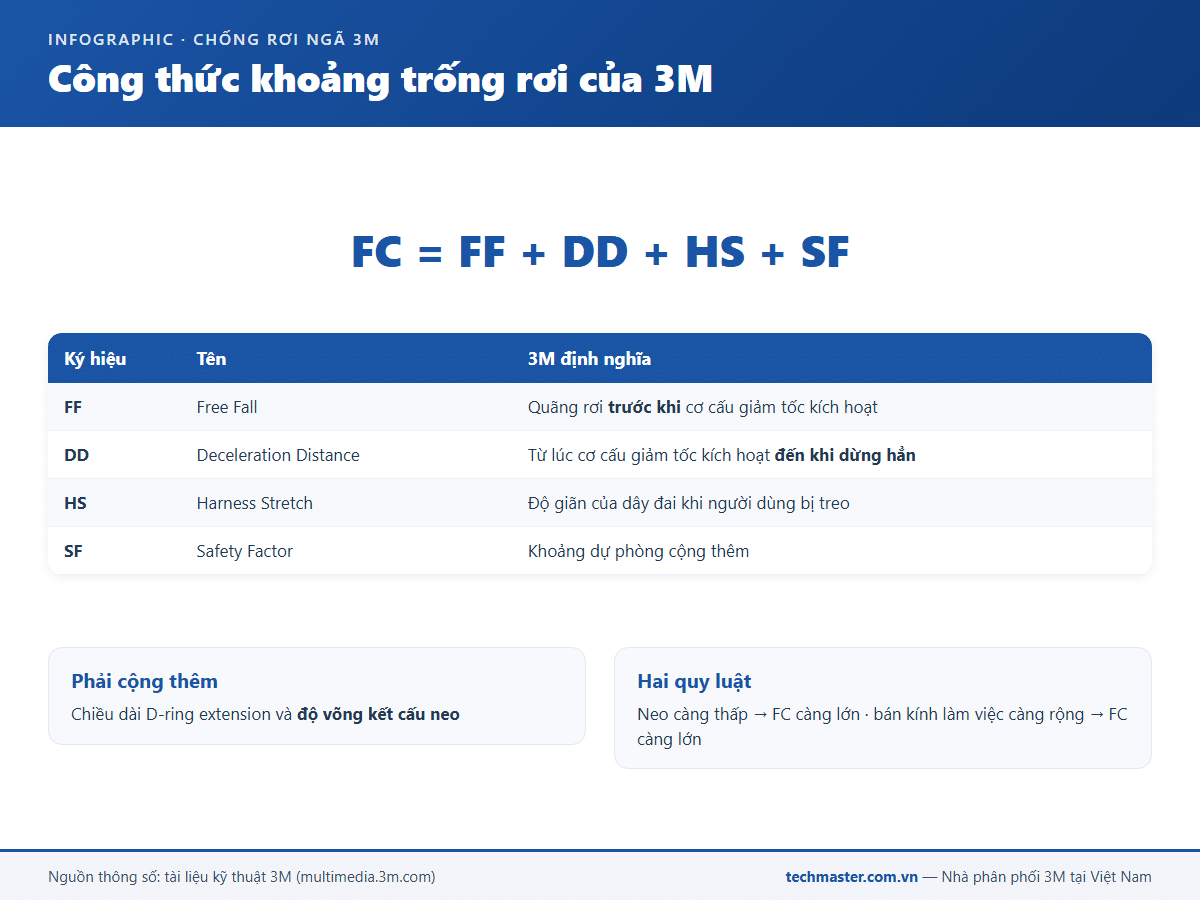

Công thức 3M đưa ra: FC = FF + DD + HS + SF
Trong hướng dẫn sử dụng, 3M định nghĩa khoảng trống rơi yêu cầu là tổng của bốn thành phần:
| Ký hiệu | Tên | 3M định nghĩa |
|---|---|---|
| FF | Free Fall | Quãng đường người dùng rơi trước khi cơ cấu giảm tốc kích hoạt |
| DD | Deceleration Distance | Quãng rơi tính từ lúc cơ cấu giảm tốc kích hoạt đến khi dừng hẳn |
| HS | Harness Stretch | Độ giãn của dây đai khi người dùng bị treo trên điểm móc |
| SF | Safety Factor | Khoảng dự phòng cộng thêm để bảo đảm an toàn |
3M nói rõ thêm: trong hệ hãm rơi thực tế còn có các yếu tố khác phải cộng vào, điển hình là chiều dài của D-ring extension và độ võng của kết cấu neo. Các yếu tố này lấy theo hướng dẫn của từng nhà sản xuất linh kiện, rồi cộng thêm vào giá trị clearance trong tài liệu thiết bị tự co.
Nói cách khác, con số trong bảng của 3M là sàn, không phải trần. Một điểm neo lắp trên dầm thép mảnh có độ võng đáng kể sẽ đẩy yêu cầu clearance lên cao hơn bảng.

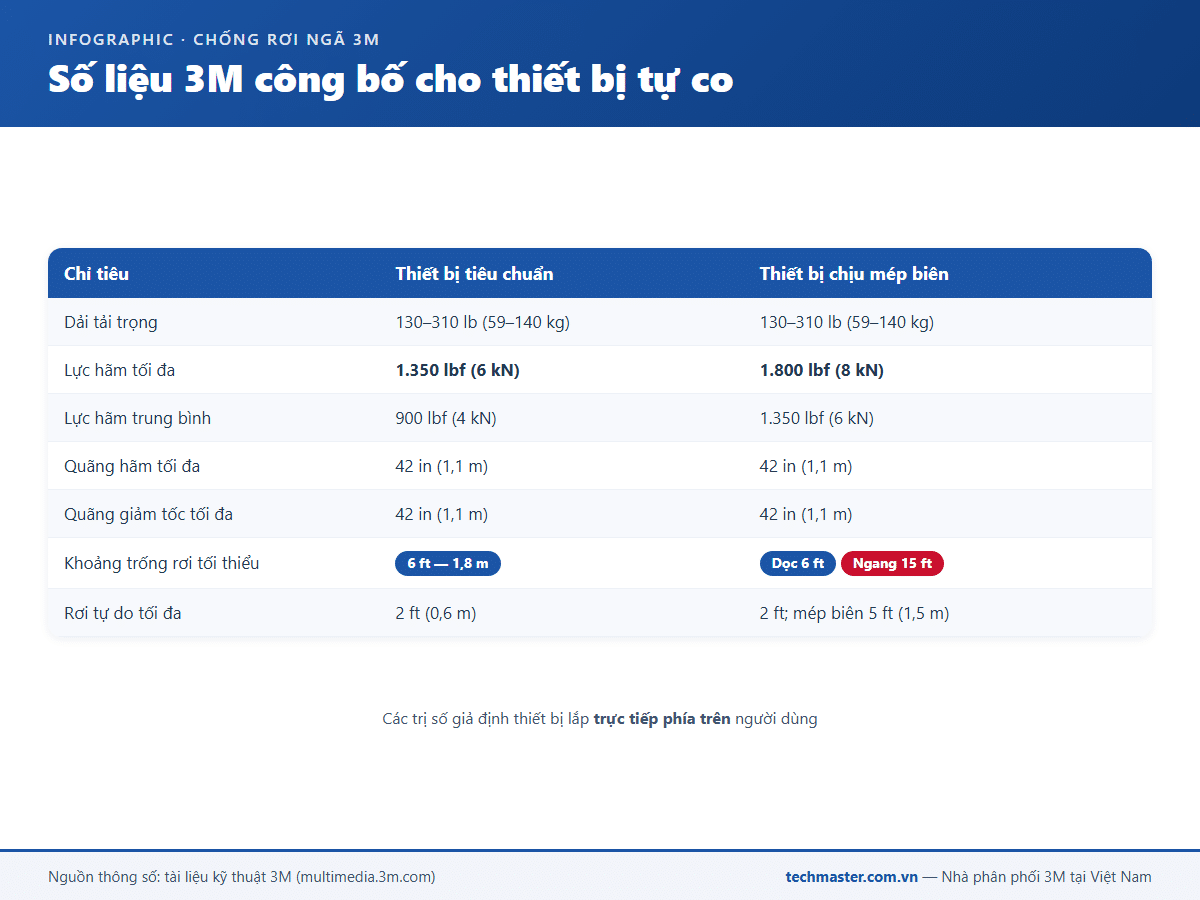

Các số liệu 3M công bố
Bảng dưới lấy từ hướng dẫn sử dụng thiết bị tự co DBI-SALA Ultra-Lok của 3M. Đây là các trị số dùng để tính, không phải ước lượng.
| Chỉ tiêu | Thiết bị tiêu chuẩn | Thiết bị chịu mép biên |
|---|---|---|
| Dải tải trọng | 130–310 lb (59–140 kg) | 130–310 lb (59–140 kg) |
| Lực hãm tối đa | 1.350 lbf (6 kN) | 1.800 lbf (8 kN) |
| Lực hãm trung bình | 900 lbf (4 kN) | 1.350 lbf (6 kN) |
| Quãng hãm tối đa | 42 in (1,1 m) | 42 in (1,1 m) |
| Quãng giảm tốc tối đa | 42 in (1,1 m) | 42 in (1,1 m) |
| Khoảng trống rơi tối thiểu | 6 ft (1,8 m) | Dọc 6 ft (1,8 m) · Ngang 15 ft (4,5 m) |
| Rơi tự do tối đa | 2 ft (0,6 m) | 2 ft (0,6 m); mép biên 5 ft (1,5 m) |
Điều kiện kèm theo mà 3M ghi ngay dưới bảng rất quan trọng: các trị số này giả định thiết bị được lắp trực tiếp phía trên người dùng, và giới hạn rơi tự do 2 ft chỉ đúng khi thiết bị nằm trên D-ring của người dùng. Rời khỏi giả định đó thì bảng không còn áp dụng được.
Với thiết bị có cơ cấu cứu hộ tích hợp, 3M công bố cùng bộ số liệu lực hãm như thiết bị tiêu chuẩn, kèm tải nâng tối đa 310 lb (140 kg).
Hai quy luật làm tăng khoảng trống yêu cầu
Điểm neo càng thấp, clearance yêu cầu càng lớn
3M phát biểu trực tiếp: khoảng trống rơi yêu cầu tăng khi chiều cao điểm neo giảm. Lý do thuần vật lý — nối vào một điểm neo nằm dưới D-ring nghĩa là người sẽ phải rơi thêm đúng đoạn chênh lệch đó trước khi dây bắt đầu căng.
Đây là lý do 3M yêu cầu làm việc càng thẳng dưới điểm neo càng tốt. Với thiết bị cứu sinh tự rút 3M DBI-SALA Ultra-Lok hay bất kỳ dòng nào khác, quy tắc này không đổi.
Rơi văng: bán kính làm việc càng rộng, clearance càng lớn
Rơi văng (swing fall) xảy ra khi điểm neo không nằm thẳng trên đầu người tại thời điểm ngã. Người rơi theo một cung tròn thay vì đường thẳng đứng, và đáy cung đó thấp hơn vị trí dừng theo phương thẳng đứng.
3M cảnh báo bằng ngôn ngữ rõ ràng bất thường: lực va vào vật cản khi rơi văng có thể gây thương tích nghiêm trọng hoặc tử vong, và không được phép để xảy ra rơi văng nếu có nguy cơ chấn thương. Đây không phải khuyến nghị tối ưu hóa — đây là điều kiện loại trừ.
Trong thực tế thi công, rơi văng là nguyên nhân khiến nhiều phương án “có SRL rồi nên an toàn” thất bại. Người thợ đi ngang 5 m khỏi trục điểm neo, ngã, và va vào cột trước khi dây kịp hãm.
Cách 3M hướng dẫn tra bảng clearance
Quy trình bốn bước trong tài liệu 3M:
| Bước | Việc cần làm |
|---|---|
| 1 | Chọn bảng clearance đúng loại thiết bị và có dải tải trọng phù hợp với tổng trọng lượng người cùng dụng cụ |
| 2 | Xác định chiều cao điểm neo (A) — đo từ mặt sàn làm việc tới đáy điểm nối neo |
| 3 | Xác định khoảng lùi (B) — đo từ điểm ngay bên dưới neo tới mép sàn làm việc |
| 4 | Tra (A) và (B) trong bảng để ra khoảng trống rơi yêu cầu |
Hai phép đo A và B phải làm tại hiện trường, cho từng vị trí thao tác. Một nhà xưởng có ba khu vực bảo trì với ba chiều cao neo khác nhau thì có ba kết quả clearance khác nhau, dù dùng chung một mã thiết bị.
Áp dụng vào một tình huống cụ thể
Giả sử bảo trì thiết bị trên sàn thao tác trong nhà xưởng, điểm neo là dầm thép ngay trên đầu, người thợ 85 kg tính cả dụng cụ, dùng thiết bị tự co tiêu chuẩn treo thẳng đứng.
Vì thiết bị nằm trực tiếp trên đầu và người làm việc thẳng dưới neo, ta ở đúng điều kiện giả định của 3M. Khoảng trống rơi tối thiểu áp dụng là 6 ft (1,8 m) tính từ chân người xuống vật cản gần nhất bên dưới.
Nhưng phải kiểm tra tiếp ba việc. Một: sàn kế tiếp bên dưới cách bao nhiêu — nếu chỉ 1,5 m thì phương án này không dùng được, phải nâng điểm neo hoặc đổi sang hệ khác. Hai: có kết cấu nào nhô ra trong vùng rơi không, ví dụ ống, máng cáp, lan can. Ba: dầm neo có võng không, nếu có thì cộng thêm độ võng vào con số 6 ft.
Nếu người thợ cần đi ngang khỏi trục neo, bài toán chuyển sang rơi văng và con số 6 ft không còn áp dụng — phải tra bảng theo A và B như mô tả ở trên.
Ba lỗi tính clearance thường gặp trong hồ sơ
Lấy chiều cao sàn làm khoảng trống rơi. Sàn cao 8 m không có nghĩa có 8 m khoảng trống. Vật cản gần nhất bên dưới mới là mốc — có thể là mái che, giàn ống, hay một sàn trung gian ở 2 m.
Quên độ giãn dây đai và độ võng neo. Hai thành phần này nằm trong công thức nhưng hay bị bỏ vì “khó tra”. Bỏ chúng là tự cắt phần dự phòng của chính mình.
Tính một lần cho cả công trình. Clearance là hàm của vị trí neo và vị trí đứng. Đổi vị trí là phải tính lại.
Chọn đúng thiết bị theo môi trường và phạm vi làm việc được trình bày ở bài SRL cho nhà xưởng, giàn giáo và bảo trì mái. Danh mục thiết bị chống rơi ngã 3M có tại trang nhà phân phối 3M tại Việt Nam. Với công việc leo thang thẳng đứng, hệ cứu sinh dọc 3M DBI-SALA Lad-Saf có bài toán clearance riêng, không dùng chung số liệu với thiết bị tự co.
Câu hỏi thường gặp
Khoảng trống rơi tối thiểu cho SRL 3M là bao nhiêu?
3M công bố 6 ft (1,8 m) cho thiết bị tự co tiêu chuẩn, với điều kiện thiết bị được lắp trực tiếp phía trên người dùng. Với thiết bị chịu mép biên, con số là 6 ft (1,8 m) theo phương dọc và 15 ft (4,5 m) theo phương ngang.
Vì sao lực hãm của thiết bị mép biên lại cao hơn?
Vì thiết bị mép biên được phép dùng ở cấu hình có rơi tự do dài hơn, nên năng lượng cần hấp thụ lớn hơn. 3M công bố lực hãm tối đa 1.800 lbf (8 kN) và trung bình 1.350 lbf (6 kN) cho nhóm này, so với 1.350 lbf (6 kN) và 900 lbf (4 kN) của nhóm tiêu chuẩn.
Quãng hãm 42 in có phải là toàn bộ quãng rơi không?
Không. 42 in (1,1 m) là quãng hãm tính từ lúc cơ cấu giảm tốc kích hoạt tới khi dừng. Tổng khoảng trống cần có còn phải cộng rơi tự do, độ giãn dây đai và hệ số an toàn theo công thức FC = FF + DD + HS + SF.
Điểm neo cho SRL cần chịu được bao nhiêu lực?
Theo ANSI Z359 được 3M dẫn trong tài liệu, điểm neo dùng cho hệ hãm rơi phải chịu được gấp hai lần lực hãm tối đa của thiết bị, hoặc 5.000 lbf (22,2 kN). Ngoài sức chịu tải, còn phải xét độ võng của kết cấu neo vì nó cộng thêm vào khoảng trống rơi yêu cầu.
