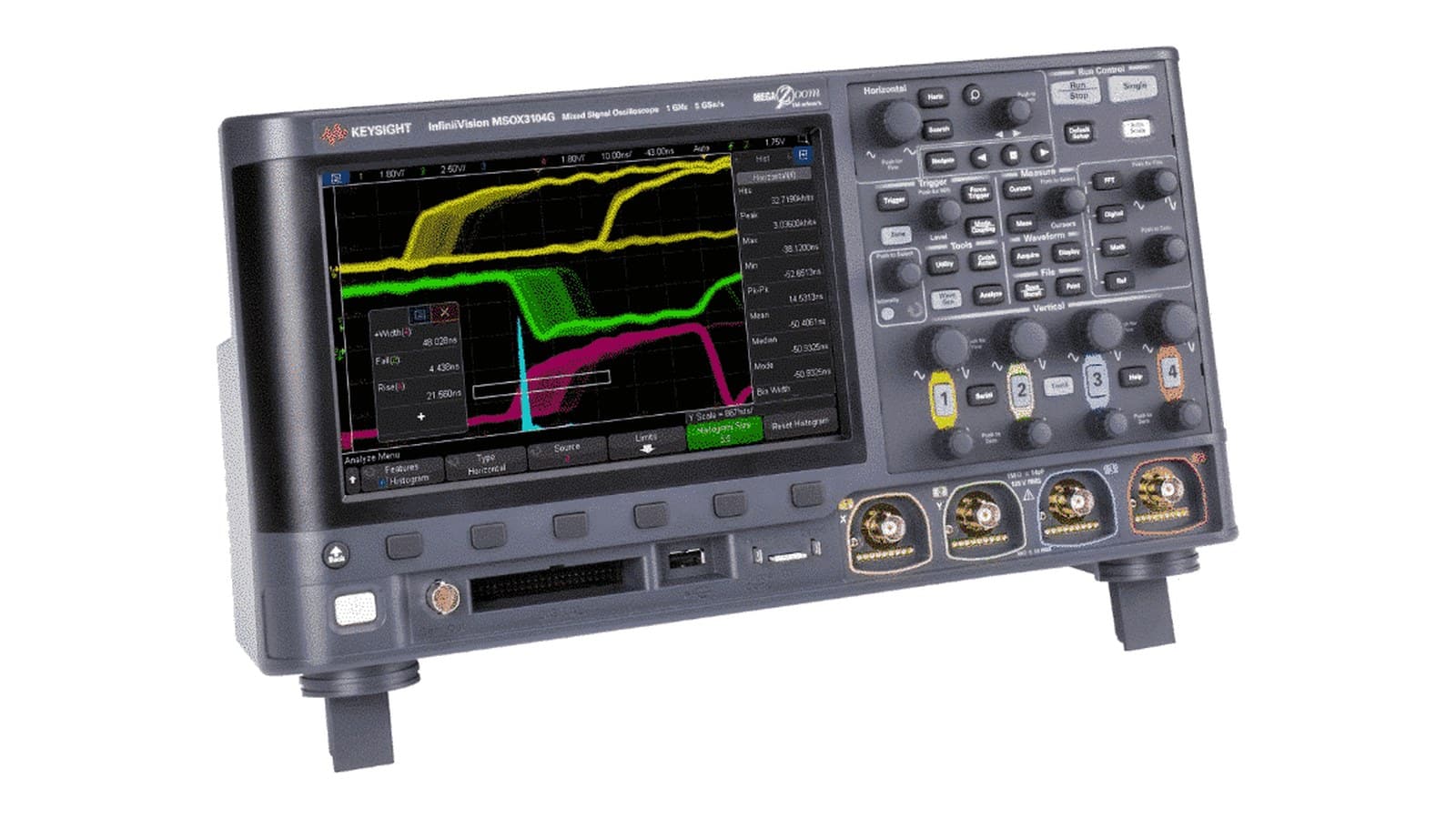

Keysight MSOX3032G là máy hiện sóng tín hiệu hỗn hợp (MSO) thuộc dòng InfiniiVision 3000G X-Series, có băng thông 350 MHz, 2 kênh tương tự và 16 kênh số. Bài viết này không nhắc lại toàn bộ bảng thông số mà tập trung vào ba câu hỏi người mua hay phân vân nhất: có thật sự cần 16 kênh số không, 350 MHz đặt ở đâu giữa 200 MHz và 500 MHz, và khi nào 2 kênh tương tự là chưa đủ.
Keysight MSOX3032G giải quyết bài toán gì
Trong một bo mạch nhúng, lỗi hiếm khi chỉ nằm ở phía tương tự hay phía số. Một xung reset bị rung, một rail nguồn sụt áp đúng lúc vi điều khiển ghi flash, một chân chip select bật chậm vài chục nano giây: muốn thấy nguyên nhân, kỹ sư phải nhìn tín hiệu tương tự và trạng thái logic trên cùng một trục thời gian. Đó là lý do MSOX3032G tồn tại. Hai kênh tương tự theo dõi nguồn, xung clock hoặc tín hiệu cảm biến; 16 kênh số cùng lúc ghi lại bus dữ liệu, chân điều khiển và các đường GPIO.

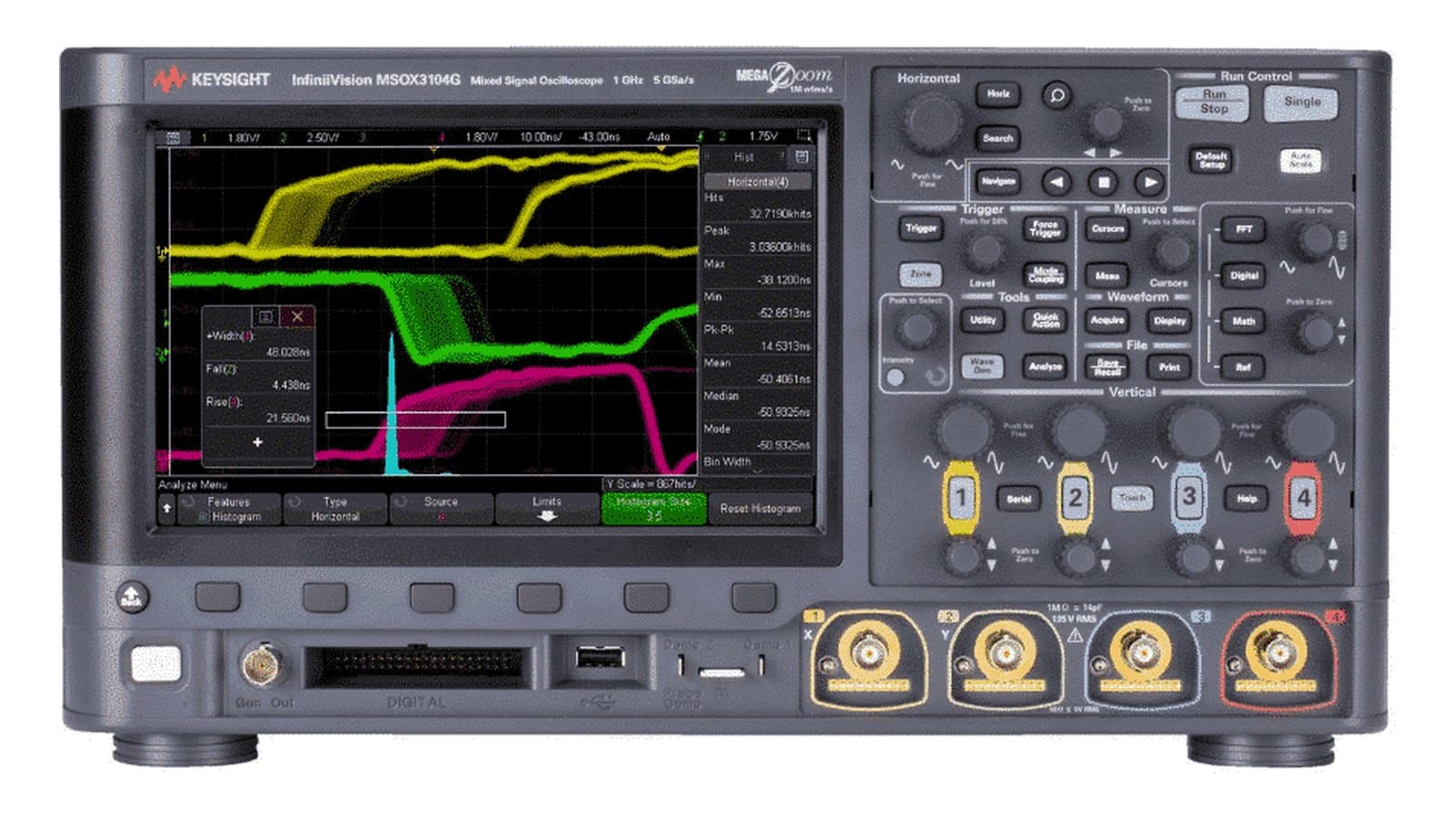

Theo trang sản phẩm Keysight, máy lấy mẫu tối đa 5 GSa/s, bộ nhớ tối đa 4 Mpts, cập nhật 1.000.000 dạng sóng/giây, ADC 8 bit, màn hình cảm ứng điện dung 8,5 inch và tích hợp bộ phát sóng WaveGen 20 MHz. Máy đi kèm đầu dò thụ động N2843A (500 MHz, 10:1) cho mỗi kênh và cáp số N2756A 16 kênh, bảo hành nhà sản xuất 3 năm.
MSOX3032G thông số và hai điểm cần đọc kỹ

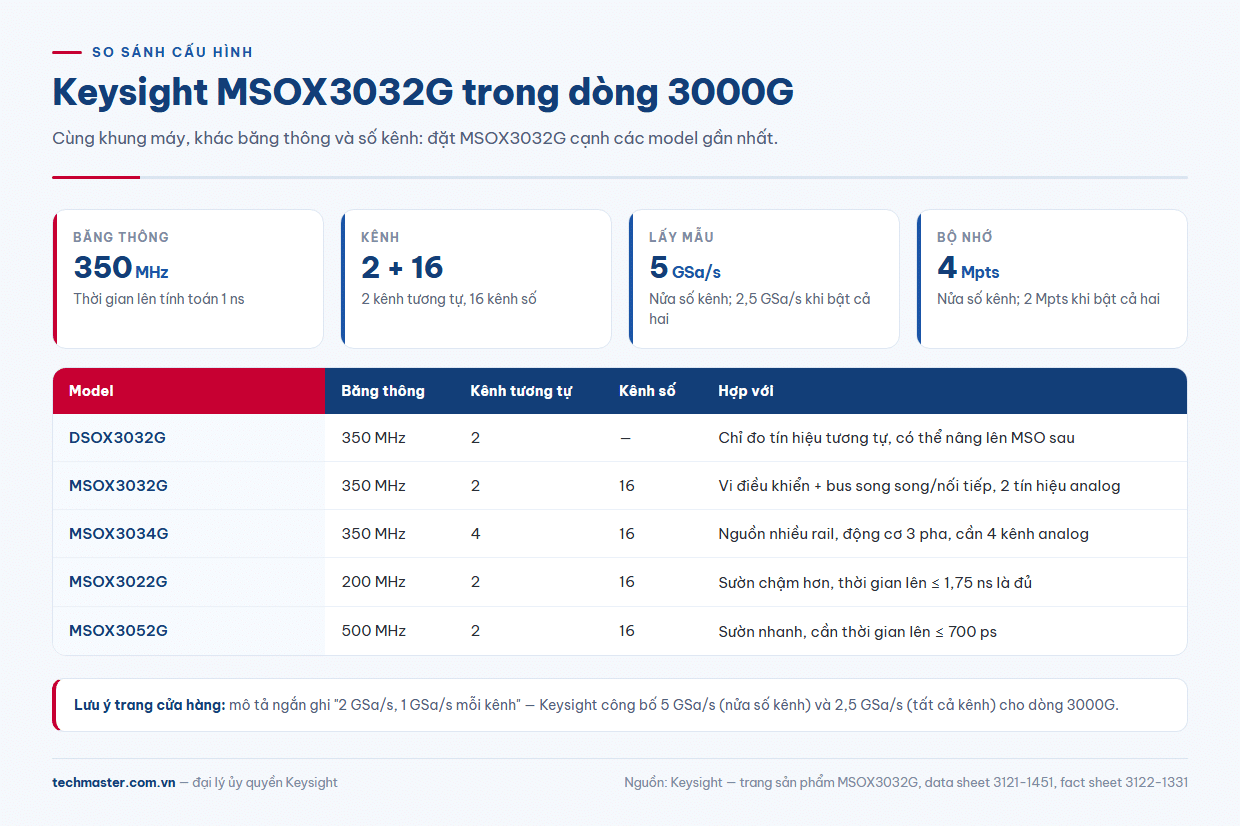

Có hai con số dễ bị hiểu sai. Thứ nhất là tốc độ lấy mẫu. Mô tả ngắn trên trang cửa hàng Techmaster hiện ghi “2 GSa/s (liên kênh), 1 GSa/s mỗi kênh” — đây không phải số liệu của dòng 3000G. Keysight công bố cho dòng 3000G: 5 GSa/s khi dùng nửa số kênh và 2,5 GSa/s khi bật tất cả kênh. Với MSOX3032G, nghĩa là bật một kênh tương tự được 5 GSa/s, bật cả hai kênh còn 2,5 GSa/s. Bộ nhớ cũng tương tự: 4 Mpts ở nửa số kênh, 2 Mpts khi bật đủ kênh.
Thứ hai là băng thông. Tên model, đường dẫn và phần mô tả trên trang Keysight đều ghi 350 MHz, khớp với bảng dòng 3000G (3032G = 350 MHz, 2 kênh). Bảng thông số trên chính trang đó lại có một dòng ghi 300 MHz; chúng tôi coi đó là lỗi trình bày và dùng 350 MHz. Ở băng thông 350 MHz, thời gian lên tính toán khoảng 1 ns.
MSO hay DSO: MSOX3032G hay DSOX3032G
DSOX3032G và MSOX3032G có cùng băng thông 350 MHz, cùng 2 kênh tương tự, cùng tốc độ lấy mẫu và bộ nhớ. Khác biệt chính là 16 kênh số và cáp N2756A đi kèm. Chúng tôi đã có bài so sánh DSOX3032G với các model cùng dòng; ở đây chỉ bàn câu hỏi “có cần kênh số không”.
Bạn nên chọn MSO ngay từ đầu nếu công việc thường gặp một trong các tình huống sau:
- Gỡ lỗi firmware vi điều khiển, cần thấy thứ tự bật tắt của nhiều chân GPIO so với một rail nguồn.
- Kiểm tra bus song song hoặc giao tiếp với ADC/DAC có nhiều đường dữ liệu.
- Giải mã bus nối tiếp (I2C, SPI, UART) mà vẫn giữ hai kênh tương tự cho tín hiệu khác — kênh số có thể làm đầu vào giải mã.
- Kiểm tra trình tự khởi động (power sequencing) cùng lúc với các tín hiệu enable và power-good.
Nếu hiện tại chỉ đo tín hiệu tương tự, DSOX3032G vẫn là lựa chọn hợp lý vì Keysight cho phép nâng cấp lên MSO sau bằng license DSOXG3MSO cùng đầu dò logic 16 kênh. Cách chọn ngưỡng logic và đọc độ lệch thời gian giữa kênh số và kênh tương tự được trình bày trong bài ngưỡng logic trên máy hiện sóng MSO.
350 MHz giữa 200 MHz và 500 MHz
Chọn băng thông nên bắt đầu từ thời gian lên của tín hiệu nhanh nhất, không phải tần số clock. Theo số liệu Keysight cho dòng 3000G: bản 200 MHz có thời gian lên khoảng 1,75 ns, bản 350 MHz khoảng 1 ns, bản 500 MHz khoảng 700 ps. Nguyên tắc chung là máy đo nên nhanh hơn tín hiệu vài lần để sai số khi đo sườn nhỏ.
- MSOX3022G (200 MHz): đủ cho UART, I2C, SPI tốc độ vừa, điều khiển động cơ và nguồn xung tần số thấp. Đã có bài phân tích riêng MSOX3022G.
- MSOX3032G (350 MHz): phù hợp khi bo mạch có logic CMOS sườn nhanh, SPI tốc độ cao hoặc cần quan sát hiện tượng vọng (ringing) trên sườn xung clock vài chục MHz.
- MSOX3052G (500 MHz): khi sườn tín hiệu dưới 1 ns, ví dụ đo cổng chuyển mạch nhanh hay đường truyền tốc độ cao.
Điểm thuận lợi của dòng 3000G là băng thông có thể nâng cấp sau bằng license. Nếu chưa chắc, có thể bắt đầu ở 350 MHz rồi nâng khi dự án yêu cầu, thay vì mua dư ngay từ đầu.
2 kênh hay 4 kênh tương tự: MSOX3032G hay MSOX3034G
MSOX3034G có cùng băng thông 350 MHz và 16 kênh số, nhưng có 4 kênh tương tự. Với MSO, câu hỏi cần đặt ra là: bao nhiêu tín hiệu thực sự phải xem ở dạng tương tự? Nhiều tín hiệu logic (chip select, enable, ngắt) chỉ cần biết mức cao hay thấp và thời điểm chuyển, nên kênh số xử lý được. Hai kênh tương tự thường đủ cho một rail nguồn và một tín hiệu clock hay dữ liệu.
Ngược lại, nên chọn 4 kênh nếu bạn đo nguồn có nhiều rail cần xem gợn và sụt áp cùng lúc, đo điện áp và dòng của hai pha, hoặc so sánh một tín hiệu vào với nhiều điểm ra. Lưu ý thêm: tốc độ 5 GSa/s chỉ đạt khi dùng nửa số kênh. Trên máy 2 kênh, bật cả hai kênh tương tự sẽ còn 2,5 GSa/s; trên máy 4 kênh, bạn vẫn có thể dùng 2 kênh ở 5 GSa/s.
Tính năng có sẵn và gói tùy chọn
So với dòng 3000T đời trước, dòng 3000G đưa nhiều tính năng thành tiêu chuẩn: biểu đồ histogram, kiểm tra mặt nạ đạt/không đạt, kiểm tra giới hạn phép đo, phân tích đáp ứng tần số (Bode), WaveGen và kích hoạt/giải mã I2C, SPI, UART, I2S, USB PD. Các bus ô tô như CAN, CAN FD, LIN hay bus hàng không MIL-STD-1553, ARINC 429 nằm trong gói tùy chọn. Với MSO, các tính năng giải mã này phát huy rõ nhất vì kênh số giải phóng hai kênh tương tự cho việc khác.
MSOX3032G giá, hiệu chuẩn và hỗ trợ tại Techmaster
Giá MSOX3032G phụ thuộc vào gói phần mềm và phụ kiện đi kèm, vì vậy vui lòng liên hệ báo giá để nhận cấu hình phù hợp. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn cấu hình, nâng cấp license và hiệu chuẩn định kỳ. Bạn có thể xem chi tiết và gửi yêu cầu tại trang máy hiện sóng 3000X-Series Keysight MSOX3032G hoặc xem toàn bộ thiết bị trong danh mục Keysight.

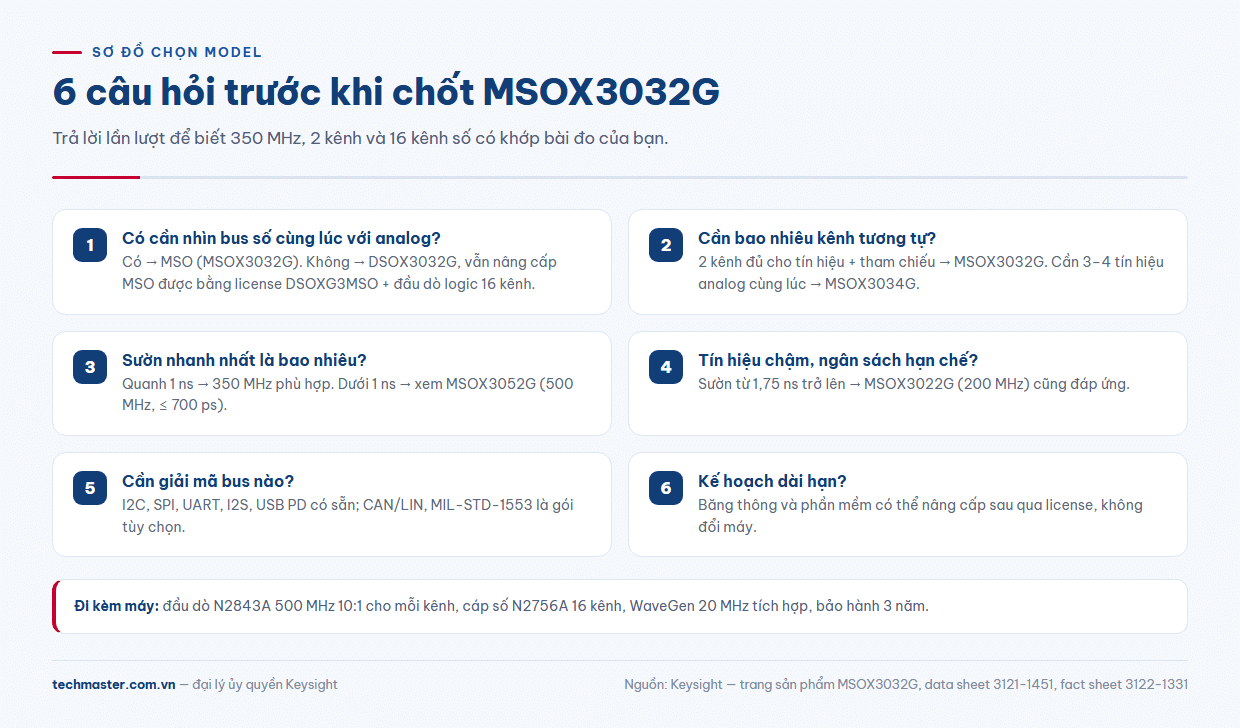

Kết luận: khi nào nên chọn MSOX3032G
Chọn Keysight MSOX3032G khi bạn cần nhìn logic và tín hiệu tương tự cùng lúc, tín hiệu nhanh nhất có sườn quanh 1 ns, và hai kênh tương tự là đủ. Nếu chưa cần kênh số, DSOX3032G là phương án tiết kiệm hơn và vẫn nâng cấp được. Nếu cần nhiều tín hiệu tương tự, chuyển lên MSOX3034G; nếu sườn nhanh hơn, cân nhắc MSOX3052G.
Câu hỏi thường gặp
MSOX3032G lấy mẫu bao nhiêu GSa/s?
Theo Keysight, tối đa 5 GSa/s khi dùng một kênh tương tự và 2,5 GSa/s khi bật cả hai kênh.
Có thể nâng DSOX3032G lên MSOX3032G không?
Có. Keysight cho phép nâng cấp bằng license DSOXG3MSO kèm đầu dò logic 16 kênh.
MSOX3032G có nâng băng thông được không?
Dòng 3000G hỗ trợ nâng cấp băng thông và phần mềm sau khi mua thông qua license; liên hệ Techmaster để được tư vấn mã nâng cấp.
