Keysight MSOX3022G là máy hiện sóng tín hiệu hỗn hợp (MSO) 200 MHz trong dòng InfiniiVision 3000G X-Series, có 2 kênh tương tự và 16 kênh số. Bài này trả lời một câu hỏi hẹp: khi nào 16 kênh số đáng tiền, khi nào nên chọn bản 4 kênh hoặc băng thông cao hơn. Mọi con số dưới đây đều được đối chiếu với trang sản phẩm và data sheet 3000G của Keysight.

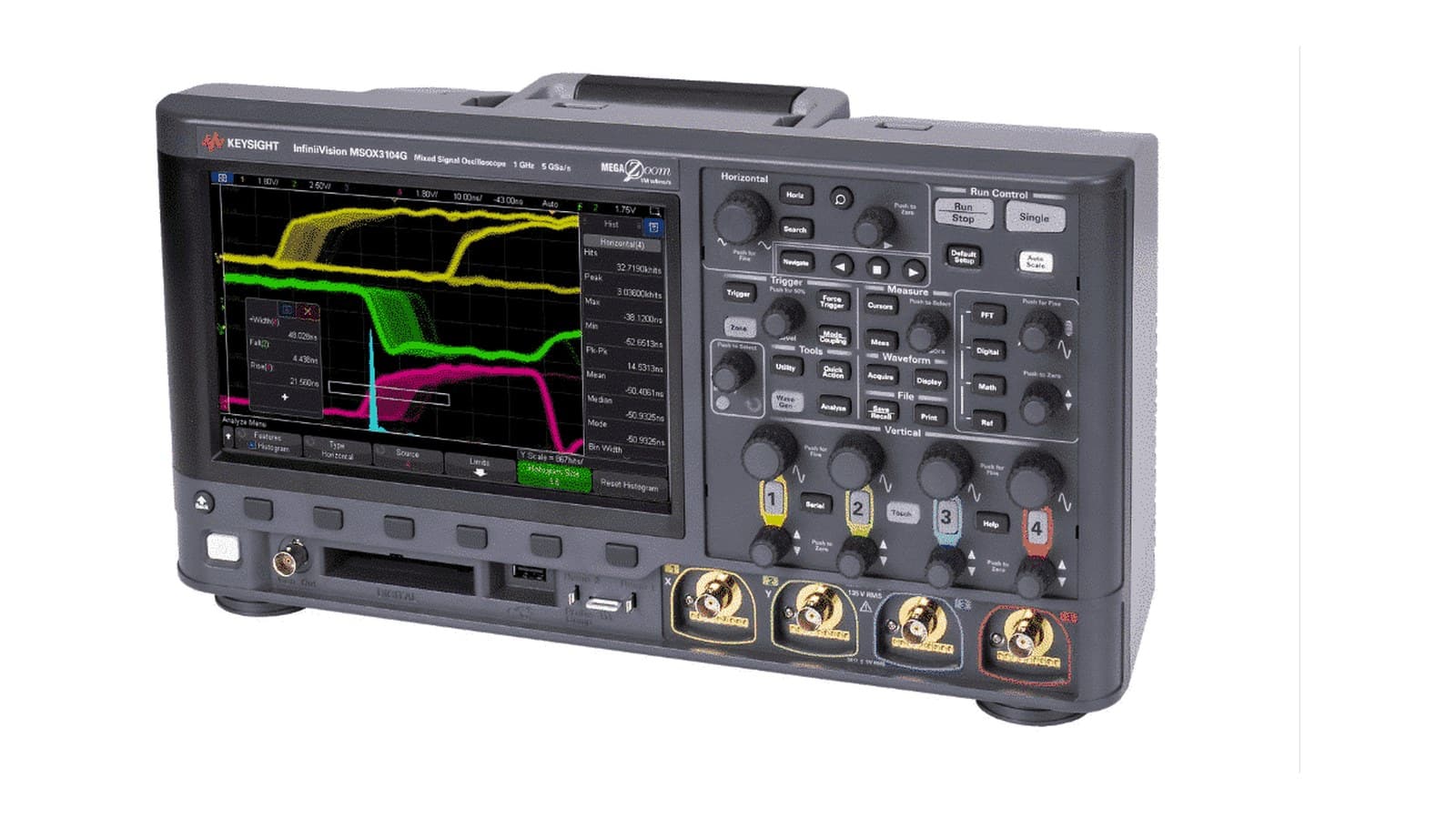

Keysight MSOX3022G nằm ở đâu trong 3000X-Series Keysight
Dòng 3000G X-Series là thế hệ hiện hành của InfiniiVision 3000; Keysight đã nêu các model 3000G làm thế hệ kế nhiệm cho dòng 3000T (ví dụ trang DSOX3012T trỏ sang DSOX3012G). Trong 3000G, tên model cho biết gần như mọi thứ:
- Tiền tố DSOX hay MSOX: DSOX chỉ có kênh tương tự; MSOX có thêm 16 kênh số.
- Hai chữ số giữa: băng thông. 01 = 100 MHz, 02 = 200 MHz, 03 = 350 MHz, 05 = 500 MHz, 10 = 1 GHz.
- Chữ số cuối: số kênh tương tự, 2 hoặc 4.
Như vậy MSOX3022G = 200 MHz, 2 kênh tương tự, 16 kênh số. Model anh em gần nhất là DSOX3022G (cùng thân máy nhưng không có kênh số), MSOX3024G (200 MHz, 4 kênh tương tự) và MSOX3012G (100 MHz). Toàn bộ dòng chia sẻ cùng nền tảng: màn hình cảm ứng điện dung 8,5 inch, tốc độ cập nhật 1.000.000 dạng sóng/giây và bộ phát hàm WaveGen 20 MHz tích hợp.

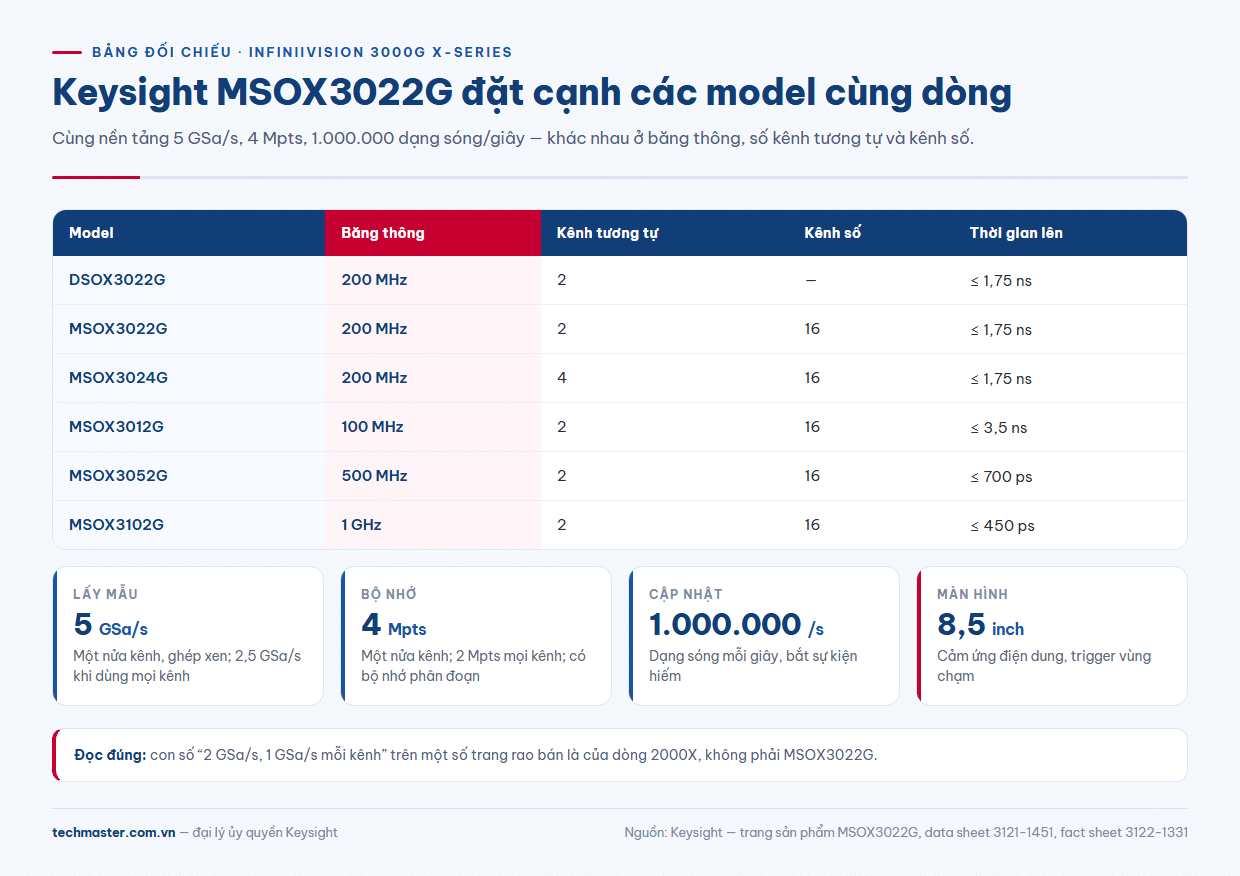

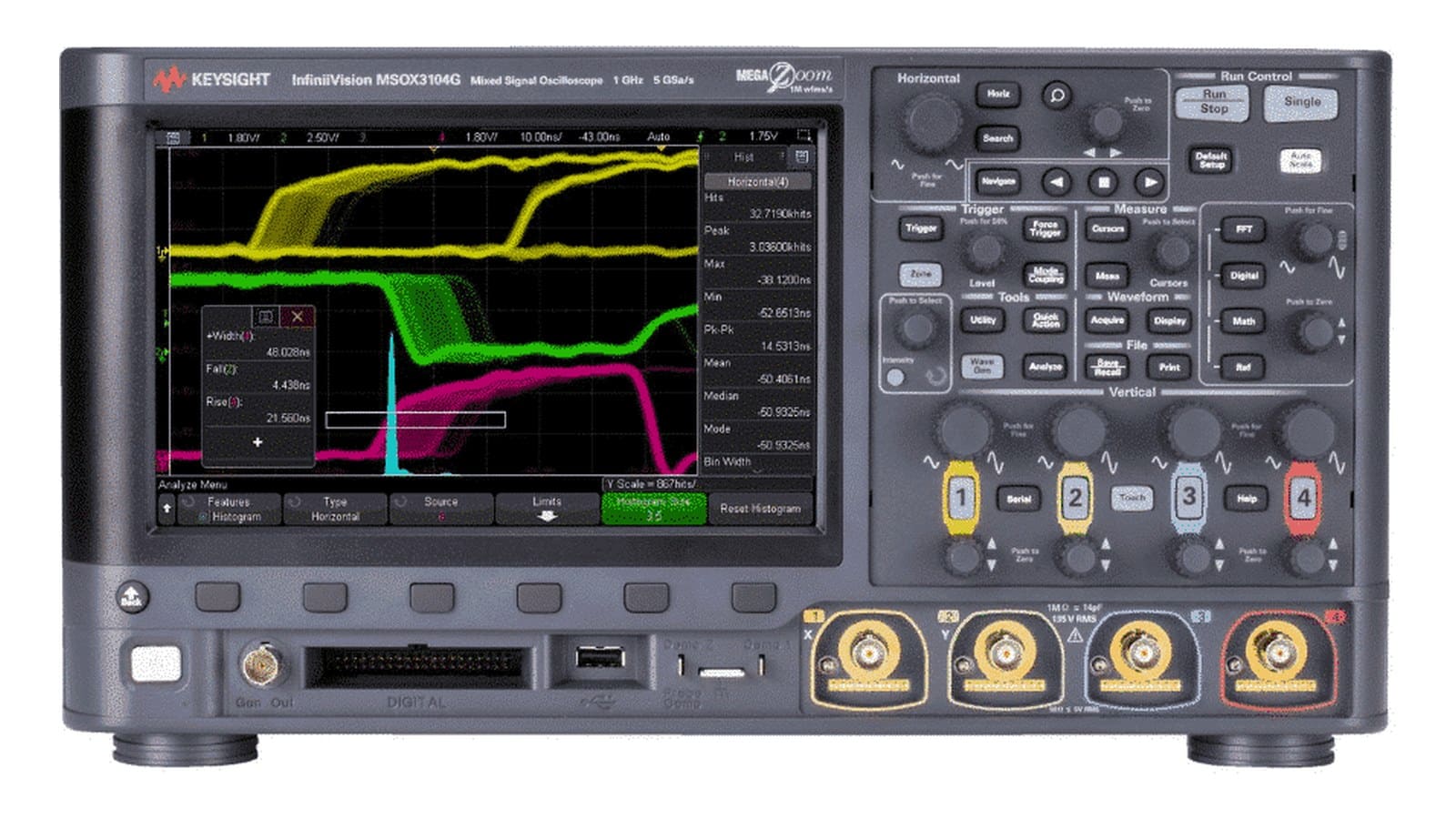

MSOX3022G thông số: những con số cần đọc đúng
Trang sản phẩm Keysight công bố cho MSOX3022G:
| Thông số | Giá trị theo Keysight |
|---|---|
| Băng thông | 200 MHz |
| Kênh | 2 kênh tương tự + 16 kênh số |
| Tốc độ lấy mẫu tối đa | 5 GSa/s (một nửa số kênh, ghép xen); 2,5 GSa/s khi dùng tất cả kênh tương tự |
| Bộ nhớ tối đa | 4 Mpts (một nửa số kênh); 2 Mpts khi dùng tất cả kênh; bộ nhớ phân đoạn có sẵn |
| Độ phân giải ADC | 8 bit |
| Tốc độ cập nhật | 1.000.000 dạng sóng/giây |
| Thời gian lên tính toán | ≤ 1,75 ns (10–90%) |
| Màn hình | Cảm ứng điện dung 8,5 inch, trigger vùng chạm (zone touch) |
| Bộ phát tín hiệu | WaveGen 20 MHz tích hợp |
| Bảo hành | 3 năm từ nhà sản xuất |
Lưu ý khi đối chiếu: một số mô tả rao bán ghi MSOX3022G có “2 GSa/s liên kênh, 1 GSa/s mỗi kênh”. Đó là con số của dòng 2000X, không phải 3000G. Theo Keysight, MSOX3022G đạt 5 GSa/s ở chế độ một nửa kênh và 2,5 GSa/s khi bật cả hai kênh tương tự.

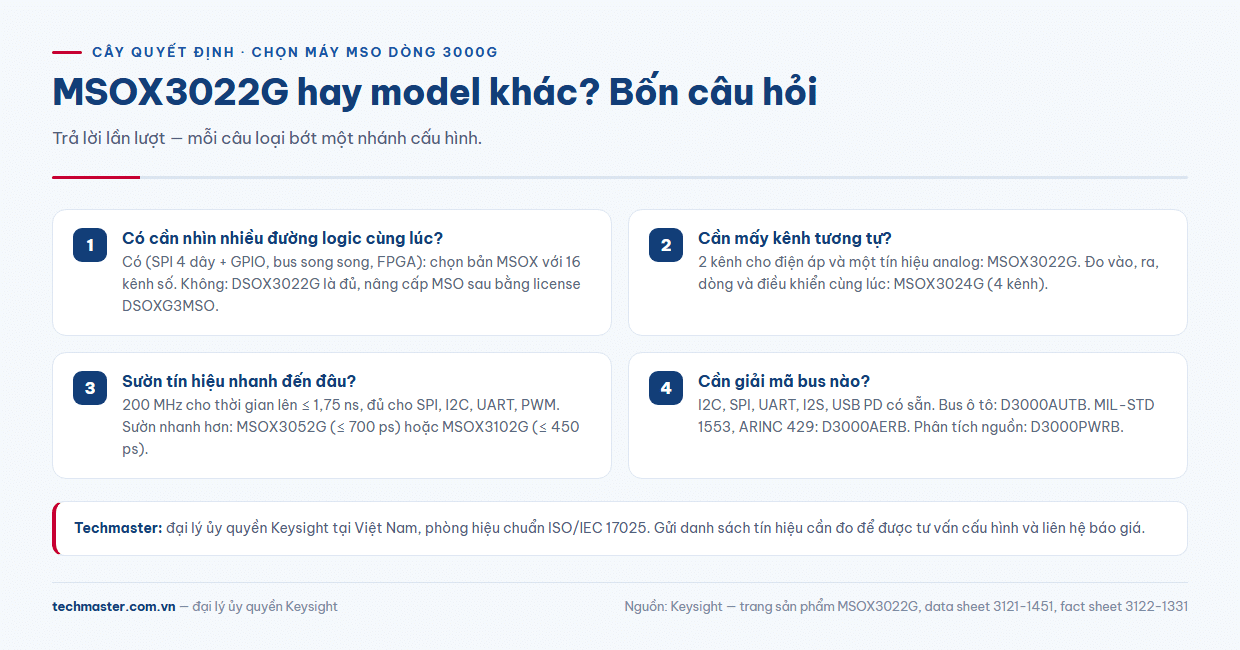

MSOX3022G hay DSOX3022G: 16 kênh số có đáng không?
Khác biệt duy nhất giữa hai máy là 16 kênh số. Câu hỏi đúng không phải “có kênh số thì tốt hơn”, mà là bo mạch của bạn có bao nhiêu đường tín hiệu cần nhìn đồng thời với dạng sóng tương tự.
Khi nào nên chọn MSOX3022G
- Gỡ lỗi vi điều khiển và FPGA: cần xem cùng lúc bus SPI 4 dây, vài chân GPIO, tín hiệu reset và điện áp nguồn. Hai kênh tương tự không đủ, nhưng 2 + 16 thì dư.
- Bus song song và tín hiệu điều khiển: địa chỉ, dữ liệu, chip select. Kênh số hiển thị theo ngưỡng logic, có thể nhóm thành bus.
- Tương quan thời gian: đo trễ từ một sườn lệnh trên kênh số tới đáp ứng điện áp trên kênh tương tự, cùng một lần thu.
Cần lưu ý về ngưỡng logic và độ lệch thời gian giữa kênh số và kênh tương tự; bài ngưỡng logic máy hiện sóng MSO giải thích chi tiết cách đặt ngưỡng cho từng họ logic.
Khi nào DSOX3022G là đủ
- Bạn chủ yếu đo nguồn, gợn sóng, tín hiệu analog, hoặc chỉ giải mã một bus nối tiếp 2 dây như I2C hoặc UART.
- Ngân sách chặt và chưa chắc sẽ cần kênh số: dòng 3000G cho phép nâng cấp DSOX lên MSO về sau bằng license DSOXG3MSO kèm đầu dò logic 16 kênh.
Cần nhớ rằng giải mã và trigger I2C, SPI, UART, I2S, USB PD là tính năng có sẵn trên 3000G, nên kênh số không phải điều kiện để giải mã bus. Kênh số giúp bạn giải mã SPI hay bus song song mà vẫn để trống 2 kênh tương tự cho việc đo dạng sóng. Xem thêm bài giải mã bus nối tiếp I2C, SPI, CAN-FD và LIN.
2 kênh hay 4 kênh, 200 MHz hay cao hơn?
Số kênh tương tự. MSOX3022G có 2 kênh. Nếu bạn cần đo đồng thời điện áp vào, điện áp ra, dòng qua đầu dò dòng và một tín hiệu điều khiển tương tự, hãy chọn MSOX3024G (4 kênh, cùng 200 MHz). Với ứng dụng nhúng thuần số, 2 kênh tương tự cộng 16 kênh số thường đã đủ.
Băng thông. Quy tắc thường dùng: băng thông máy nên gấp khoảng 3–5 lần tần số cơ bản của tín hiệu số, hoặc thời gian lên của máy nhanh hơn sườn tín hiệu vài lần. Thời gian lên tính toán theo Keysight:
- 100 MHz (MSOX3012G): ≤ 3,5 ns
- 200 MHz (MSOX3022G): ≤ 1,75 ns
- 500 MHz (MSOX3052G): ≤ 700 ps
- 1 GHz (MSOX3102G): ≤ 450 ps
Với SPI vài chục MHz, I2C, UART, PWM điều khiển động cơ hay nguồn xung, 200 MHz là mức cân bằng. Khi cần xem chi tiết sườn của logic tốc độ cao hoặc ringing trên tín hiệu clock, hãy cân nhắc 350 MHz trở lên. Bài so sánh DSOX3022G với các model cùng dòng có cây quyết định riêng cho trục băng thông.
So với MSOX2022A và dòng 3000T đời trước
Hai điểm so sánh thường gặp:
- MSOX2022A (2000X): cũng 200 MHz, 2 kênh tương tự, nhưng chỉ có 8 kênh số và tốc độ lấy mẫu thấp hơn. Phù hợp đào tạo và ứng dụng cơ bản; khi cần 16 đường logic hoặc màn hình cảm ứng, dòng 3000G là bước lên hợp lý.
- Dòng 3000T: thế hệ trước của InfiniiVision 3000. Keysight đã chuyển sang 3000G cho nhiều model và nêu 3000G là thế hệ kế nhiệm. Nếu mua mới, nên chọn 3000G để có các tính năng chuẩn như giải mã bus cơ bản, kiểm tra mặt nạ, histogram và phân tích đáp ứng tần số (Bode) ngay khi xuất xưởng.
MSOX3022G giá, nâng cấp và hiệu chuẩn tại Techmaster
Về MSOX3022G giá: giá phụ thuộc cấu hình, gói phần mềm và phụ kiện đầu dò đi kèm, vì vậy vui lòng liên hệ báo giá để nhận con số chính xác cho cấu hình của bạn. Thông tin chi tiết model có tại trang máy hiện sóng Keysight MSOX3022G.
Ba điều nên chốt trước khi đặt hàng:
- Đầu dò: Keysight kèm một đầu dò thụ động cho mỗi kênh tương tự; đầu dò dòng hoặc vi sai cần đặt riêng.
- Hiệu chuẩn: Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025 để hiệu chuẩn định kỳ cho máy sau khi đưa vào sử dụng.
Danh mục đầy đủ thiết bị đo Keysight có tại trang Keysight của Techmaster. Đội kỹ thuật sẽ tư vấn nên chọn Keysight MSOX3022G hay một model khác trong dòng.
Câu hỏi thường gặp
MSOX3022G khác DSOX3022G ở điểm nào?
Hai máy cùng băng thông 200 MHz, 2 kênh tương tự, 5 GSa/s và 4 Mpts. MSOX3022G có thêm 16 kênh số để xem tín hiệu logic đồng thời với dạng sóng tương tự. DSOX3022G có thể nâng cấp thành MSO sau này bằng license DSOXG3MSO.
Tốc độ lấy mẫu thật của MSOX3022G là bao nhiêu?
Theo Keysight, 5 GSa/s khi dùng một nửa số kênh (ghép xen) và 2,5 GSa/s khi dùng tất cả kênh tương tự. Con số “2 GSa/s, 1 GSa/s mỗi kênh” thuộc dòng 2000X.
Có cần kênh số để giải mã I2C, SPI hay UART không?
Không bắt buộc. Trigger và giải mã I2C, SPI, UART, I2S, USB PD có sẵn trên dòng 3000G và dùng được với kênh tương tự. Kênh số giúp giải mã bus nhiều dây mà vẫn để trống kênh tương tự cho việc đo dạng sóng.
