Keysight EXR258A là máy hiện sóng Infiniium EXR-Series 2,5 GHz với 8 kênh analog, lấy mẫu 16 GSa/s trên mọi kênh cùng lúc. Trong dòng EXR, đây là điểm giao giữa hai trục chọn máy: băng thông cao nhất dưới nhóm 4 GHz, và số kênh nhiều nhất của dòng. Bài này trả lời: khi nào cần đúng 2,5 GHz và 8 kênh, khi nào EXR254A, EXR208A hoặc EXR408A hợp lý hơn. Mọi con số lấy từ data sheet 3120-1495 và trang sản phẩm của Keysight.
EXR-Series Keysight: hai trục chọn máy, một ma trận 12 model
Dòng EXR-Series Keysight có sáu mức băng thông, mỗi mức có bản 4 kênh và bản 8 kênh. Chữ số cuối trong mã model cho biết số kênh: đuôi 4 là 4 kênh, đuôi 8 là 8 kênh. Ba chữ số đầu cho biết băng thông.
| Băng thông | 4 kênh | 8 kênh |
|---|---|---|
| 500 MHz | EXR054A | EXR058A |
| 1 GHz | EXR104A | EXR108A |
| 2 GHz | EXR204A | EXR208A |
| 2,5 GHz | EXR254A | EXR258A |
| 4 GHz | EXR404A | EXR408A |
| 6 GHz | EXR604A | EXR608A |

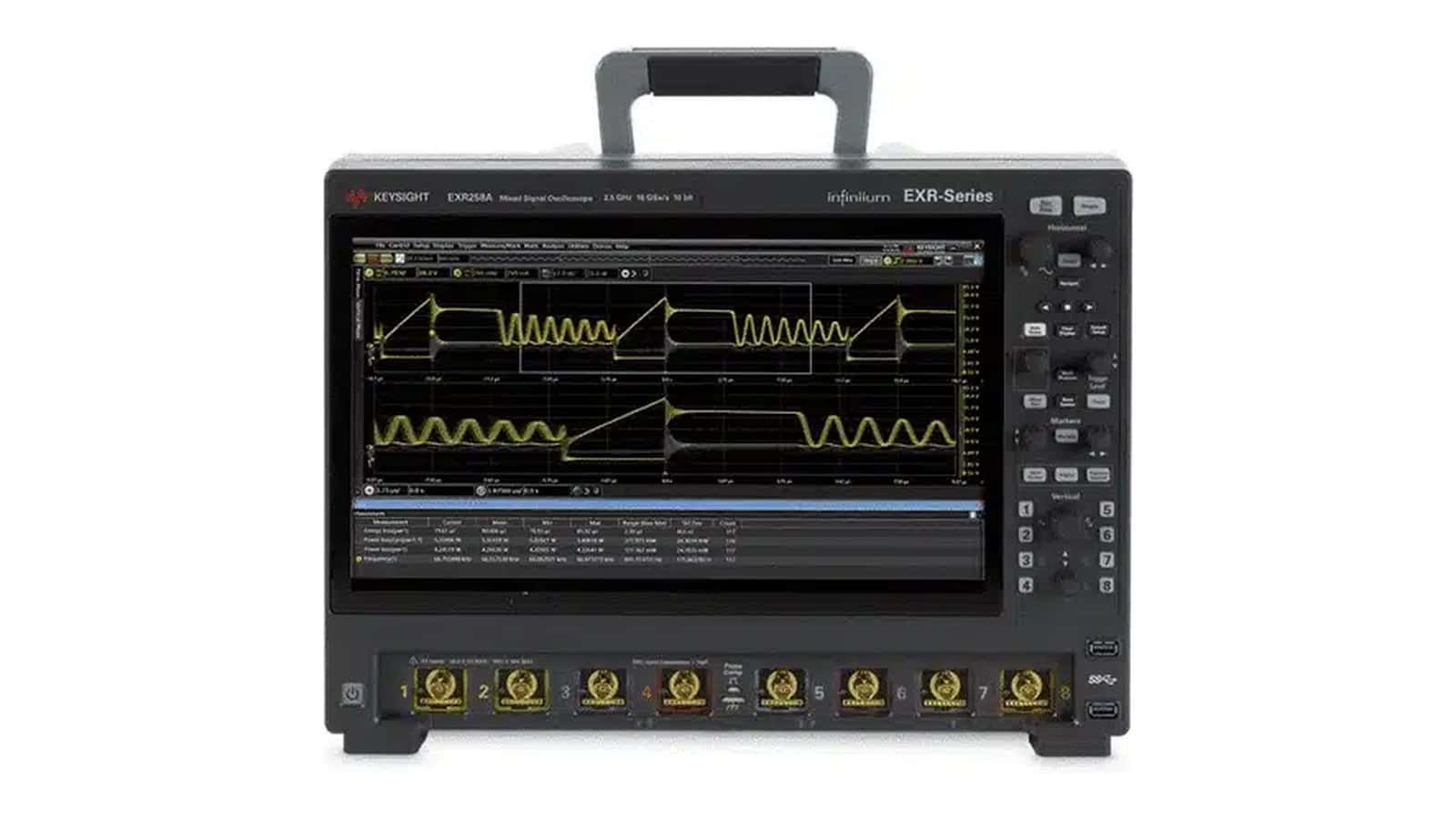

Phần lõi chung của cả 12 model giống nhau: ADC 10 bit, tối đa 16 bit ở chế độ độ phân giải cao, 16 GSa/s trên mọi kênh analog, bộ nhớ chuẩn 100 Mpts mỗi kênh, tốc độ cập nhật trên 200.000 dạng sóng mỗi giây và màn hình cảm ứng 15,6 inch full HD. Vì vậy so sánh trong dòng EXR chỉ xoay quanh băng thông, số kênh và license.
Keysight EXR258A thông số: những con số cần đọc đúng
Data sheet công bố riêng từng cấp băng thông. Các thông số EXR258A cần nắm:
- Băng thông và số kênh: 2,5 GHz trên 8 kênh analog, đường vào 50 Ω. Đường vào 1 MΩ giới hạn 500 MHz trên mọi model EXR.
- Thời gian lên: 172 ps (10–90%) và 124 ps (20–80%) cho nhóm EXR25x.
- Tốc độ lấy mẫu: 16 GSa/s trên cả 8 kênh đồng thời, không phải ghép kênh.
- Nhiễu nền RMS ở 1 mV/div: 100 µV khi mở hết 2,5 GHz; 43 µV khi giới hạn băng thông 20 MHz.
- ENOB ở 50 mV/div: 7,5 bit tại 2,5 GHz; 9,0 bit tại 20 MHz.
- Bộ nhớ: 100 Mpts mỗi kênh chuẩn, tùy chọn 200 Mpts hoặc 400 Mpts mỗi kênh, và tùy chọn bộ nhớ linh hoạt 1,6 Gpts dùng chung trong nhóm kênh 1–4 và trong nhóm kênh 5–8.
- Đầu dò: mỗi kênh kèm một đầu dò thụ động N2873A 500 MHz.
Lưu ý quan trọng: con số 43 µV và ENOB 9,0 hay được trích dẫn là giá trị ở băng thông 20 MHz. Khi đo cạnh xung nhanh ở toàn dải 2,5 GHz, số đúng là 100 µV và 7,5 bit. Muốn xem đầy đủ cấu hình đặt hàng, xem trang EXR258A thông số và cấu hình trên Techmaster.

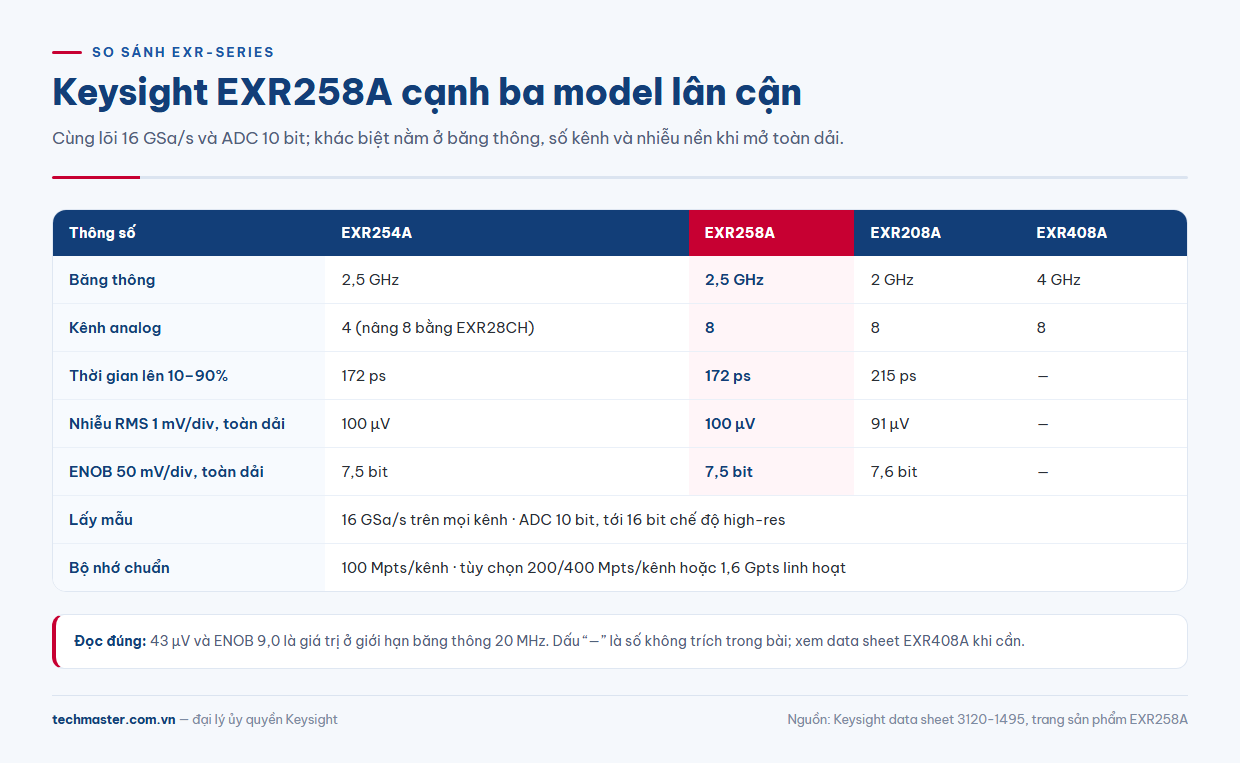

EXR258A so với EXR254A: cùng 2,5 GHz, khác số kênh
EXR254A và EXR258A có cùng băng thông, cùng thời gian lên 172 ps và cùng nhiễu nền. Khác biệt duy nhất là số kênh analog. Keysight cho phép nâng EXR 4 kênh lên 8 kênh bằng license EXR28CH, nên câu hỏi thực tế là: bạn cần 8 kênh ngay bây giờ hay sau này.

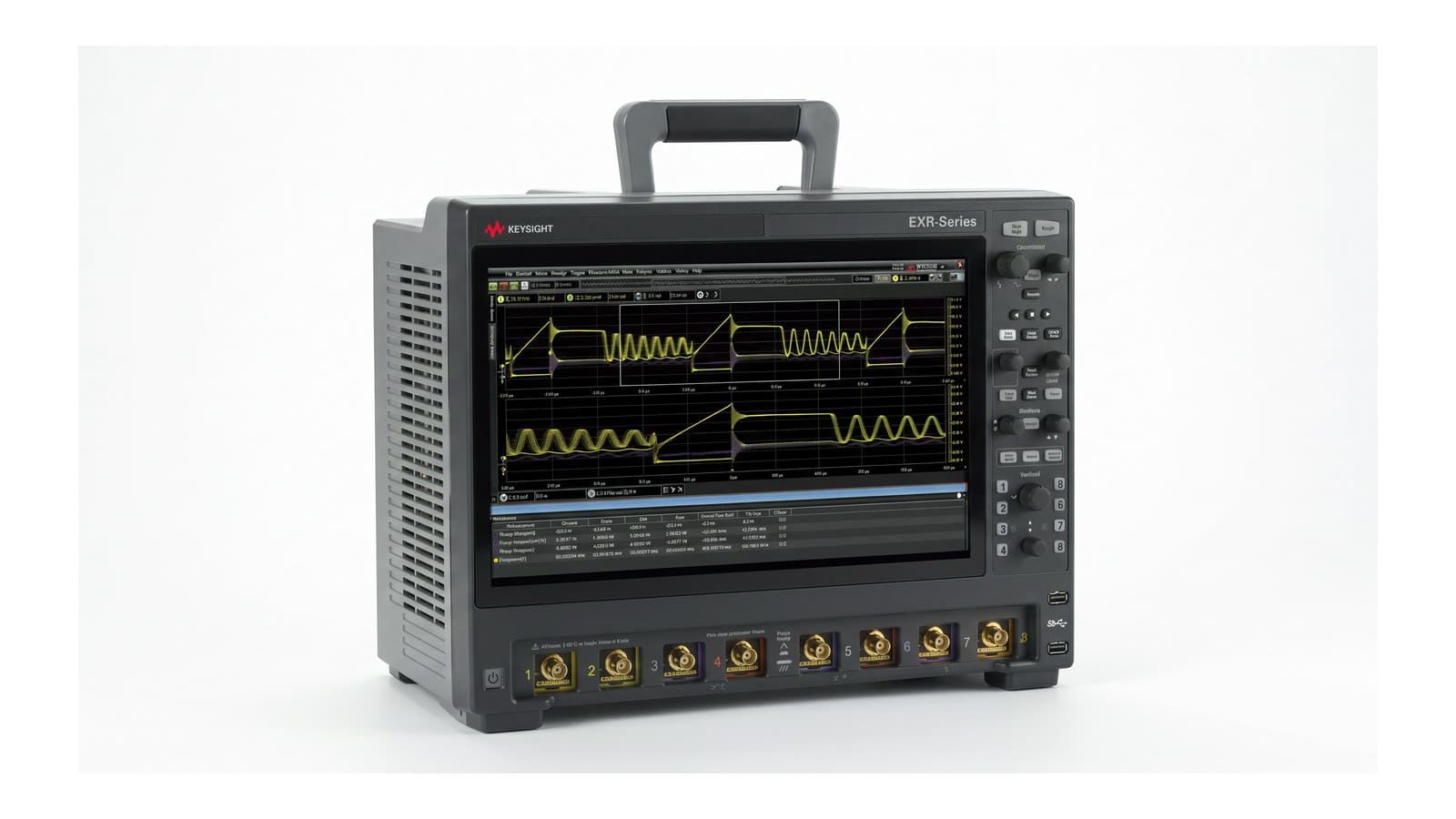

Chọn 4 kênh khi bài toán chính là một cặp vi sai cộng tín hiệu clock, hoặc một bộ chuyển đổi nguồn đơn pha. Chọn 8 kênh ngay từ đầu khi phải quan sát cùng lúc nhiều đường ray nguồn, ba pha của bộ biến tần cộng tín hiệu điều khiển, hoặc nhiều làn dữ liệu cần so tương quan thời gian. Tám kênh trên một khung máy dùng chung một cơ sở thời gian. Bài so sánh EXR204A với EXR254A và EXR208A phân tích kỹ hơn bài toán 4 kênh.
EXR258A so với EXR208A: 2,5 GHz có đáng hơn 2 GHz?
Cả hai đều 8 kênh. Chênh lệch nằm ở cạnh xung: EXR258A có thời gian lên 172 ps, EXR208A là 215 ps, tức cạnh nhanh hơn khoảng 20%. Đổi lại, nhiễu nền ở toàn dải của EXR258A là 100 µV, so với 91 µV của bản 2 GHz, cao hơn khoảng 10%. ENOB tương ứng là 7,5 bit và 7,6 bit.
Bài thời gian lên và băng thông hệ thống giải thích quy tắc căn bậc hai khi cộng dồn thời gian lên của máy, đầu dò và tín hiệu. Nếu cạnh tín hiệu của bạn nằm sát giới hạn mà máy 2 GHz bắt đầu làm tròn, 2,5 GHz cho thêm biên độ an toàn. Nếu tín hiệu chậm hơn nhiều, EXR208A với nhiễu nền thấp hơn một chút là lựa chọn hợp lý.
EXR258A so với EXR408A: khi nào cần lên 4 GHz?
EXR408A cũng 8 kênh nhưng băng thông 4 GHz. Lên 4 GHz chỉ đáng khi cạnh tín hiệu hoặc hài bậc cao của tín hiệu vượt quá vùng 2,5 GHz đo được chính xác. Với phần lớn công việc gỡ lỗi nguồn, bus nhúng, điều khiển động cơ và các giao tiếp tốc độ trung bình, 2,5 GHz đã đủ. Băng thông cao hơn đi kèm nhiễu nền cao hơn khi mở hết dải. Bài so sánh EXR404A với EXR408A và EXR604A đi sâu vào nhóm 4–6 GHz.

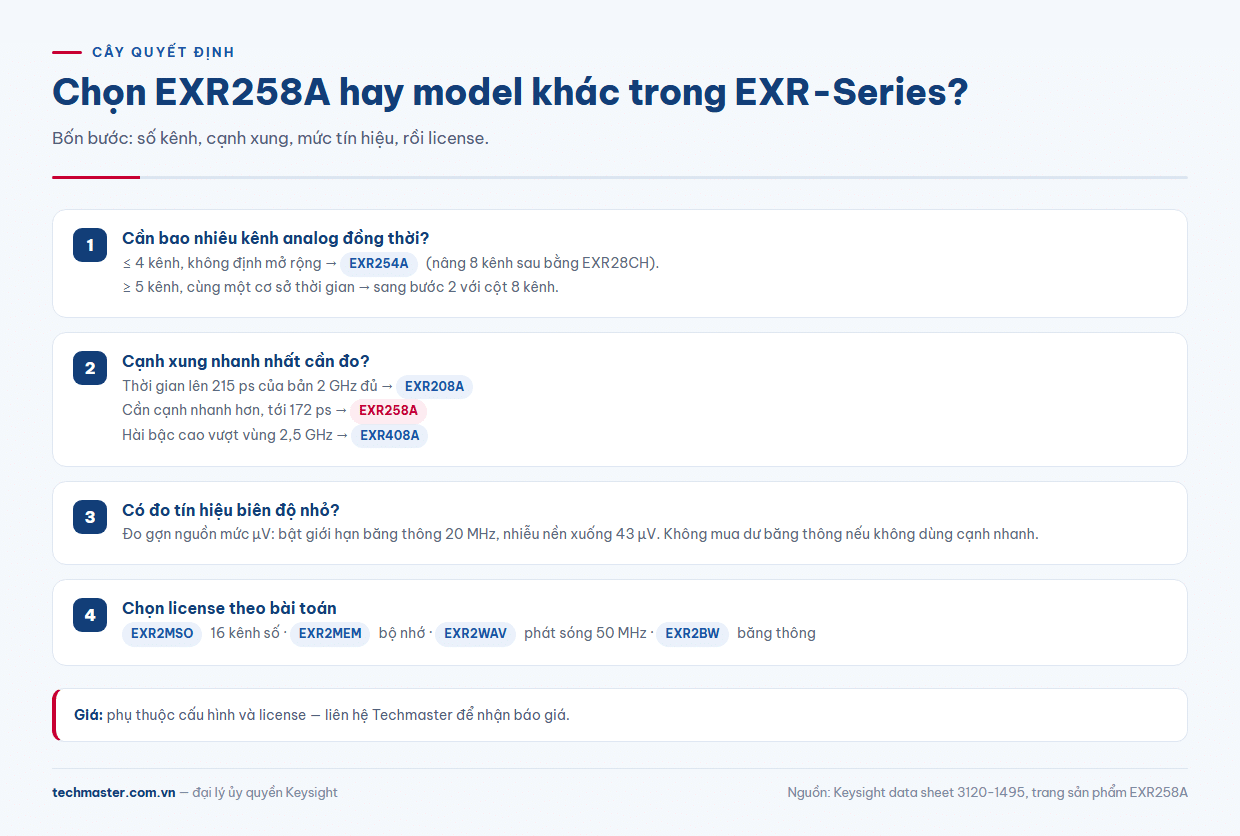

Cây quyết định: chọn đúng cấu hình EXR
Ba câu hỏi theo thứ tự sau giúp chốt model:
- Cần bao nhiêu kênh analog đồng thời? Từ 5 kênh trở lên thì đi thẳng tới cột 8 kênh. Từ 4 kênh trở xuống và không có kế hoạch mở rộng thì cột 4 kênh, có thể nâng sau bằng EXR28CH.
- Cạnh nhanh nhất cần đo là bao nhiêu? Nếu cạnh tín hiệu chạm vùng mà thời gian lên 215 ps bắt đầu ảnh hưởng, chọn 2,5 GHz (172 ps). Nếu cần hơn nữa, chọn 4 GHz.
- Có đo tín hiệu biên độ nhỏ không? Khi đo gợn nguồn hoặc nhiễu ở mức µV, dùng giới hạn băng thông để kéo nhiễu nền xuống 43 µV, và cân nhắc bản băng thông thấp hơn nếu không cần cạnh nhanh.
Tùy chọn license: mua EXR258A theo bài toán, không mua thừa
EXR-Series được Keysight thiết kế để nâng cấp bằng license key, không phải đổi phần cứng. Các tùy chọn đáng cân nhắc khi đặt EXR258A:
- EXR2MSO: thêm 16 kênh số, biến máy thành MSO cho bài toán nhúng có bus song song hoặc nhiều chân điều khiển.
- EXR2MEM: nâng bộ nhớ khi cần ghi dài ở 16 GSa/s, ví dụ bắt sự cố hiếm trong chuỗi khởi động nguồn.
- EXR2WAV: bộ phát sóng 50 MHz tích hợp, dùng cho kích thích mạch và phân tích đáp ứng tần số.
Theo Keysight, EXR là máy 7 trong 1: máy hiện sóng, máy phân tích logic, máy phân tích giao thức, vôn kế số, bộ đếm tần, máy phát sóng và máy phân tích đáp ứng tần số. Vôn kế số 4 chữ số và bộ đếm 10 chữ số có sẵn.
EXR258A giá và cách đặt hàng tại Techmaster
EXR258A giá phụ thuộc cấu hình bộ nhớ, MSO, phát sóng, gói phần mềm phân tích và gói hiệu chuẩn. Vì vậy Techmaster không niêm yết một con số cố định; vui lòng liên hệ báo giá kèm mô tả bài toán đo để nhận cấu hình phù hợp. Máy có bảo hành 3 năm theo trang sản phẩm Keysight.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn cấu hình, lắp đặt và hiệu chuẩn định kỳ. Xem thêm các dòng máy khác tại trang thương hiệu Keysight, hoặc vào trang máy hiện sóng Keysight EXR258A để gửi yêu cầu báo giá.
Câu hỏi thường gặp
EXR258A khác EXR254A ở điểm nào?
Cùng 2,5 GHz, cùng thời gian lên 172 ps và nhiễu nền. EXR258A có 8 kênh analog, EXR254A có 4 kênh và có thể nâng lên 8 kênh bằng license EXR28CH.
Con số 43 µV và ENOB 9,0 có đúng cho EXR258A không?
Đúng ở băng thông giới hạn 20 MHz. Khi mở toàn dải 2,5 GHz, data sheet ghi nhiễu nền 100 µV (1 mV/div) và ENOB 7,5 bit (50 mV/div).
Có nâng băng thông EXR258A sau này được không?
Dòng EXR nâng băng thông bằng license EXR2BW. Hãy liên hệ Techmaster để xác nhận đường nâng cho cấu hình cụ thể của bạn.
