Keysight DSOX3022G là máy hiện sóng 200 MHz, 2 kênh analog thuộc dòng InfiniiVision 3000G X-Series. Ở dòng này, 200 MHz là mức băng thông thứ hai trong năm mức, từ 100 MHz tới 1 GHz: đủ cho phần lớn mạch nhúng, nguồn xung và bus nối tiếp tốc độ vừa, nhưng chưa phải là máy cho tín hiệu số tốc độ cao. Câu hỏi của bài: khi nào 200 MHz, 2 kênh là đúng cấu hình, khi nào nên lên 350 MHz, 4 kênh, MSOX hay lùi về 2000X. Mọi con số lấy từ trang sản phẩm, data sheet 3121-1451 và fact sheet 3122-1331 của Keysight.
Keysight DSOX3022G nằm ở đâu trong 3000X-Series Keysight
Trong 3000X-Series Keysight, dòng 3000G đặt tên theo quy ước dễ đọc. Hai chữ số giữa chỉ băng thông (01 = 100 MHz, 02 = 200 MHz, 03 = 350 MHz, 05 = 500 MHz, 10 = 1 GHz), chữ số cuối chỉ số kênh analog (2 hoặc 4). Tiền tố DSOX là máy chỉ có kênh analog; MSOX là cùng máy đó cộng thêm 16 kênh số. Như vậy DSOX3022G là 200 MHz, 2 kênh; DSOX3024G là 200 MHz, 4 kênh; MSOX3022G là DSOX3022G có thêm 16 kênh số.

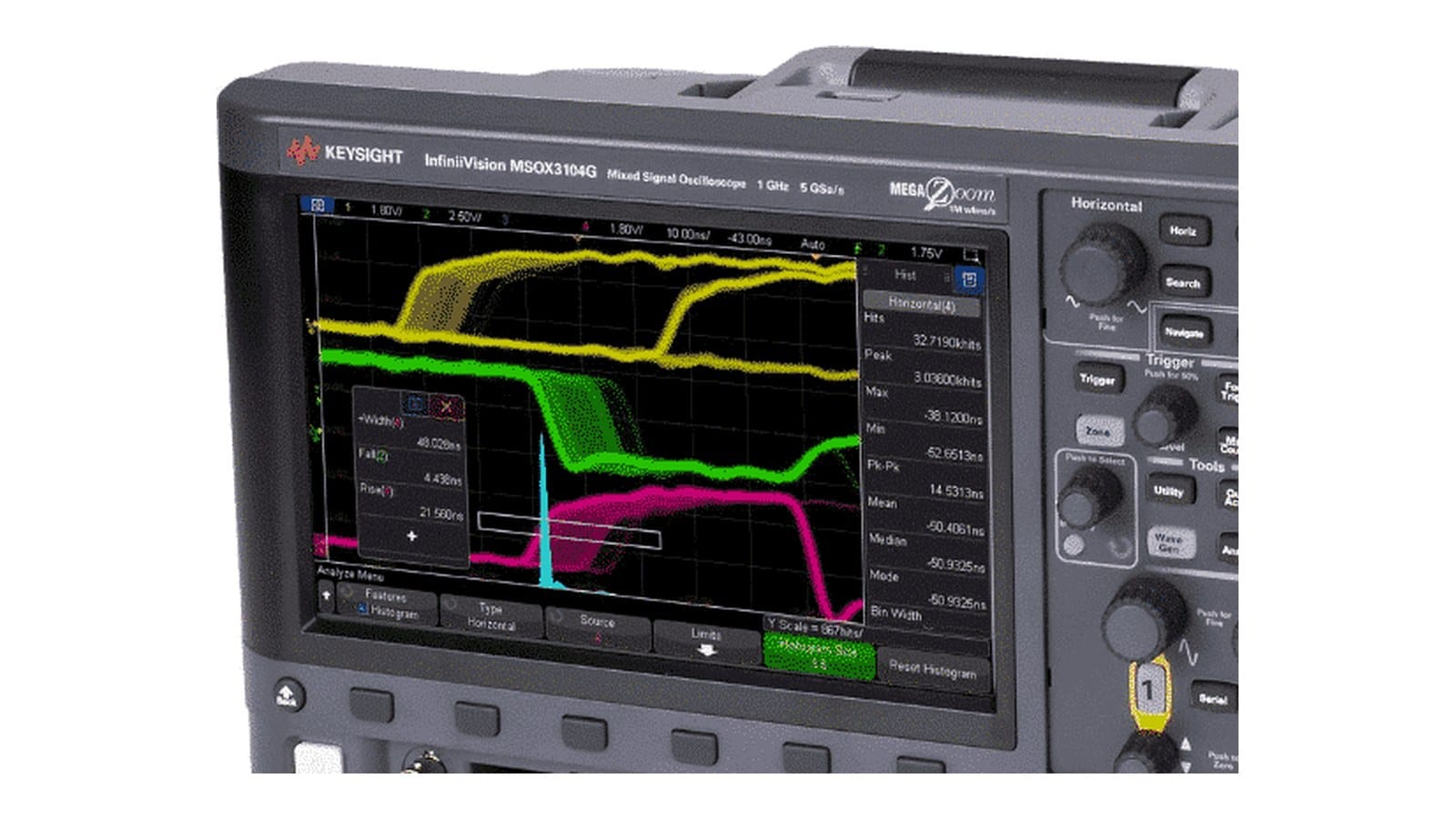

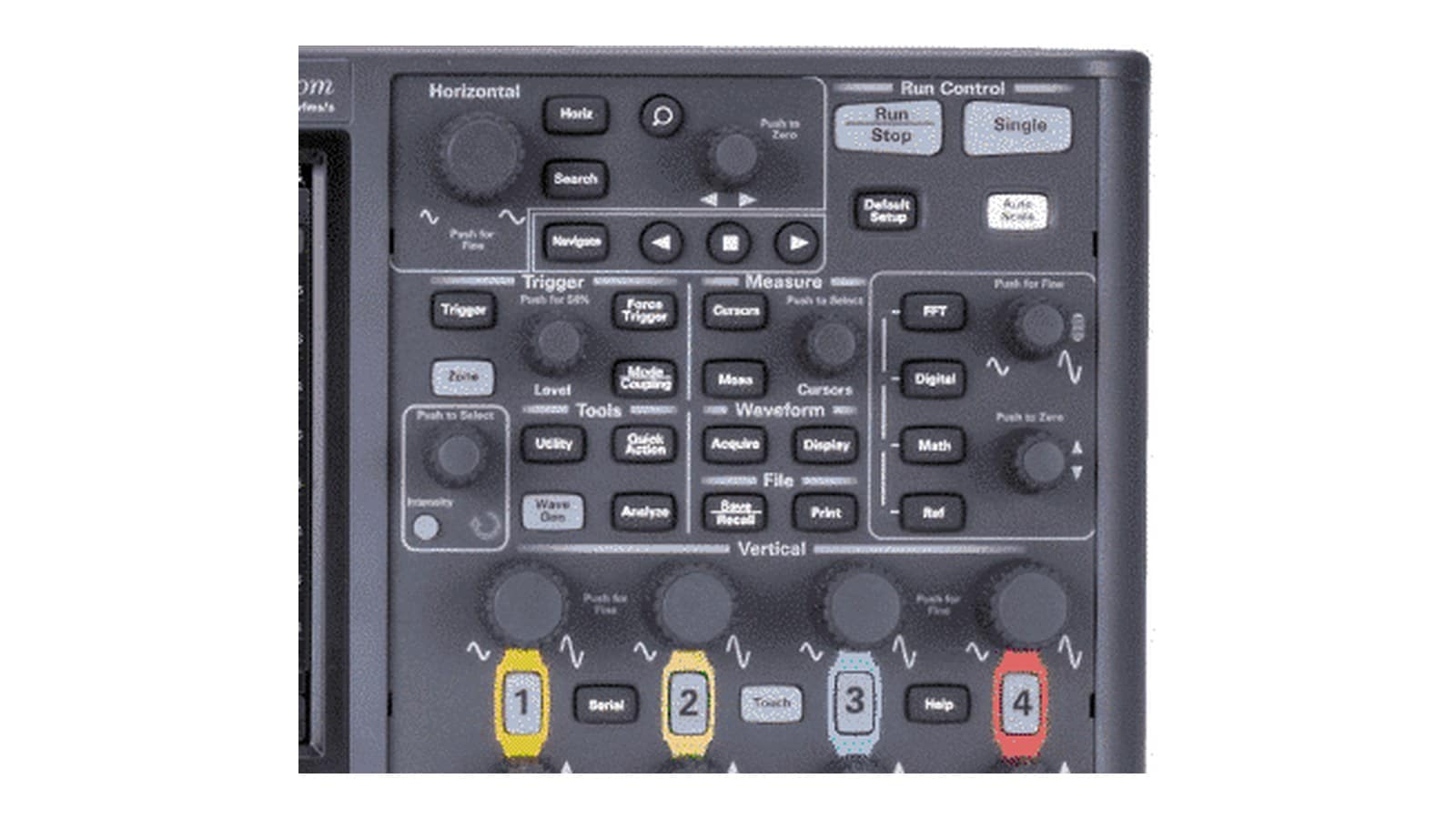

Điểm quan trọng nhất khi so sánh trong cùng dòng: mọi model 3000G dùng chung một nền tảng. Theo Keysight, tất cả có tốc độ lấy mẫu tối đa 5 GSa/s, bộ nhớ tối đa 4 Mpts, tốc độ cập nhật 1.000.000 dạng sóng/giây, ADC 8 bit, màn hình cảm ứng điện dung 8,5 inch và bộ phát dạng sóng WaveGen 20 MHz tích hợp. Vì vậy việc chọn model chỉ xoay quanh ba trục: băng thông, số kênh analog và có cần kênh số hay không.
DSOX3022G thông số: đọc đúng 5 GSa/s và 4 Mpts
Khi đọc DSOX3022G thông số, hai con số tiêu đề cần kèm điều kiện:
- Tốc độ lấy mẫu: 5 GSa/s khi ghép kênh (half channel interleaved), 2,5 GSa/s khi bật cả hai kênh. Với 200 MHz, 2,5 GSa/s vẫn cho hơn 12 điểm mẫu mỗi chu kỳ ở tần số băng thông.
- Bộ nhớ: 4 Mpts khi ghép kênh, 2 Mpts khi bật cả hai kênh; bộ nhớ phân đoạn là tiêu chuẩn.
- Thời gian lên tính toán (10–90%): ≤ 1,75 ns, so với ≤ 3,5 ns của bản 100 MHz.
- Đo lường tích hợp: vôn kế số 3 chữ số và bộ đếm tần số 8 chữ số.
Lưu ý cho người đọc trang sản phẩm Techmaster: phần tóm tắt hiện ghi “2 GSa/s (liên kênh), 1 GSa/s mỗi kênh”. Đó là thông số của dòng 2000X; con số đúng của DSOX3022G theo Keysight là 5 GSa/s và 2,5 GSa/s như trên.
Băng thông: 200 MHz đủ tới đâu?
Quy tắc kỹ thuật thường dùng là chọn băng thông máy hiện sóng gấp 3 đến 5 lần tần số cao nhất cần quan sát, hoặc so thời gian lên của máy với cạnh xung nhanh nhất của tín hiệu. Với thời gian lên ≤ 1,75 ns, DSOX3022G quan sát tốt cạnh xung vài nano giây, xung PWM của bộ nguồn xung, bus I2C, SPI, UART tốc độ thông thường và tín hiệu xung clock vài chục MHz.

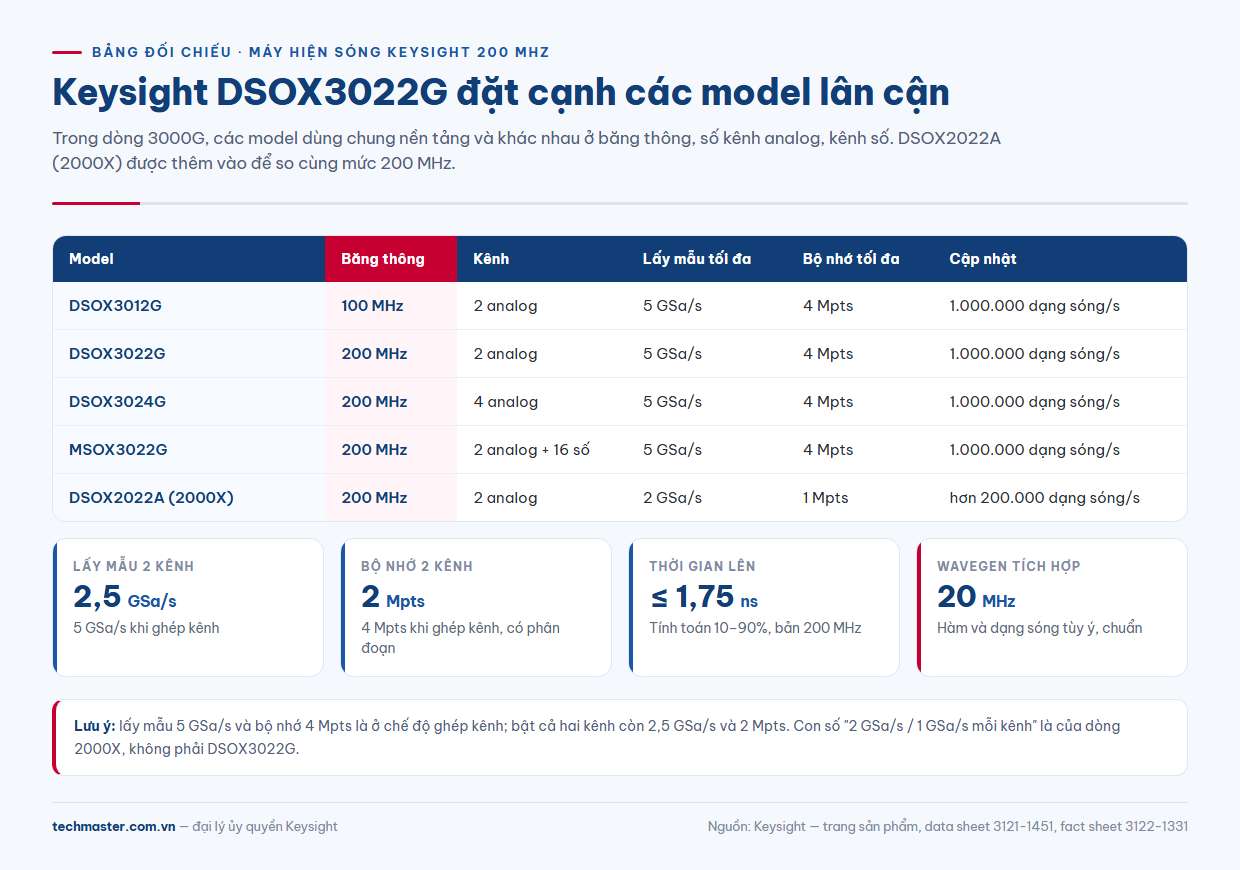

So với các mức lân cận trong dòng:
- Lùi về DSOX3012G (100 MHz): hợp lý khi tín hiệu chủ yếu là điều khiển công suất, cảm biến, âm thanh hoặc bus chậm. Thời gian lên ≤ 3,5 ns đủ cho các việc đó. So sánh chi tiết bản 100 MHz có trong bài so sánh Keysight DSOX3012G với DSOX3014G, 3022G và MSOX3012G.
- Lên DSOX3032G (350 MHz) hoặc DSOX3052G (500 MHz): khi đo cạnh xung dưới 2 ns, SPI tốc độ cao, clock trên 50 MHz hoặc cần nhìn rõ hiện tượng vọt lố và rung tắt.
- DSOX3102G (1 GHz): khi tín hiệu số có cạnh vài trăm pico giây; thời gian lên của máy ≤ 450 ps.
Băng thông hệ thống gồm cả đầu dò; xem bài chọn đầu dò máy hiện sóng theo băng thông và tải dung kháng.
2 kênh hay 4 kênh, DSOX hay MSOX3022G
DSOX3022G và DSOX3024G giống nhau ở mọi thứ trừ số kênh analog. Hai kênh đủ khi bạn đo cặp tín hiệu vào–ra, so sánh clock với dữ liệu, hoặc đo gợn sóng trên một đường nguồn. Bốn kênh cần khi phải xem đồng thời xung điều khiển, điện áp ra, dòng và tín hiệu phản hồi của một bộ nguồn, hoặc khi giải mã SPI đủ bốn dây bằng kênh analog.
MSOX3022G thêm 16 kênh số. Kênh số có ích khi cần tương quan nhiều chân logic, bus song song hoặc trạng thái GPIO với tín hiệu analog. Nếu chỉ đo bus nối tiếp hai, ba dây, bản DSOX thường đã đủ. Keysight cho phép nâng cấp sau: DSOX3022G có thể mua license DSOXG3MSO kèm đầu dò logic 16 kênh để thành máy MSO, và cũng có thể nâng băng thông bằng license.
So với DSOX2022A (2000X) và dòng 3000T đời trước
Người mua 200 MHz, 2 kênh thường đứng giữa DSOX3022G và DSOX2022A của dòng 2000X. Hai máy cùng 200 MHz nhưng nền tảng khác hẳn. Theo Keysight, DSOX2022A lấy mẫu 2 GSa/s khi ghép kênh và 1 GSa/s mỗi kênh, bộ nhớ tối đa 1 Mpts, cập nhật hơn 200.000 dạng sóng/giây và dùng màn hình 8,5 inch không cảm ứng. DSOX3022G gấp khoảng 2,5 lần tốc độ lấy mẫu, gấp bốn lần bộ nhớ, gấp năm lần tốc độ cập nhật, có cảm ứng và zone touch trigger. Khi ngân sách là ưu tiên, xem bài so sánh DSOX2022A trong dòng 2000X.
Với dòng 3000T, khác biệt chính là gói tính năng. Fact sheet 3122-1331 liệt kê tám tính năng chuẩn trên 3000G mà trên 3000T phải mua thêm: histogram, WaveGen, trigger và giải mã I2C/SPI/UART/I2S/USB PD, kiểm tra mặt nạ, kiểm tra giới hạn phép đo, phân tích đáp ứng tần số (đồ thị Bode), phân tích video HDTV và module LAN/VGA. Keysight cũng đã ngừng sản xuất một số model 3000T và chỉ định model G tương ứng làm kế nhiệm, ví dụ DSOX3012T được thay bằng DSOX3012G.

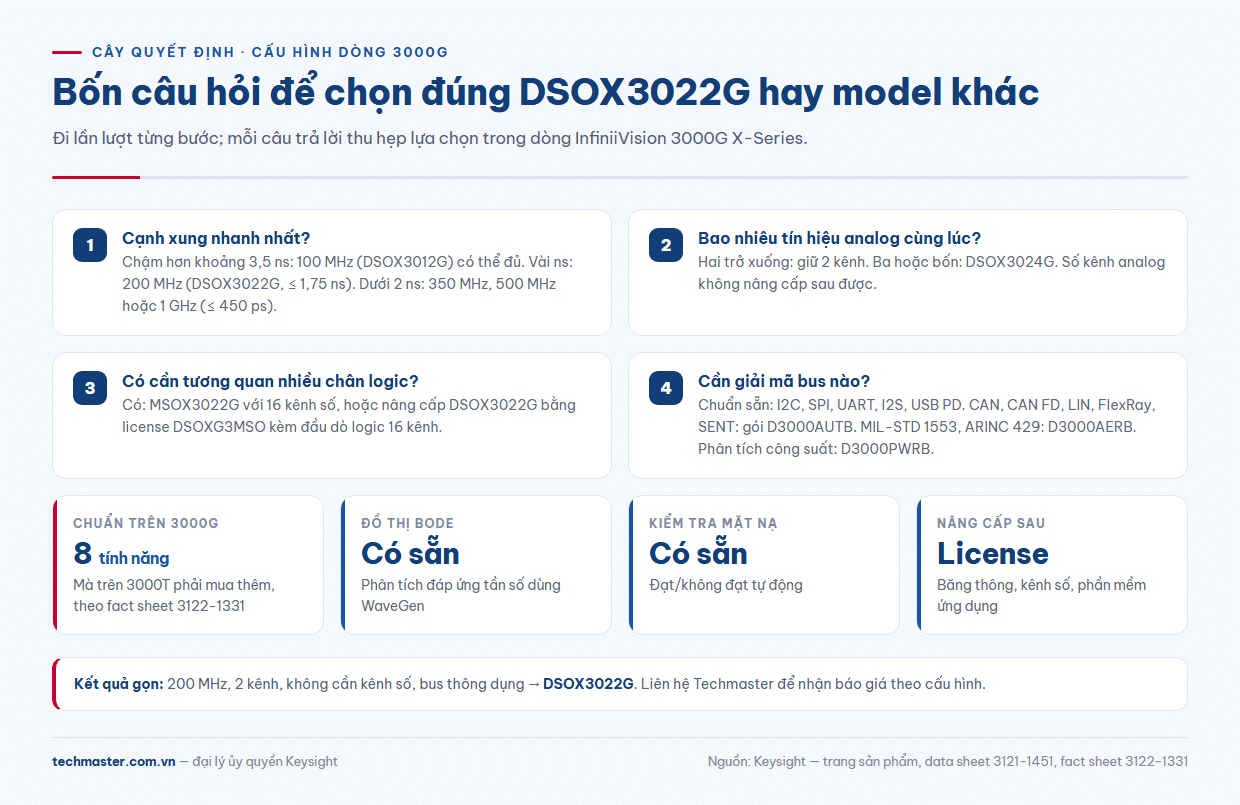

Cây quyết định: chọn đúng cấu hình trong bốn bước
- Cạnh xung nhanh nhất là bao nhiêu? Chậm hơn khoảng 3,5 ns: 100 MHz có thể đủ. Vài nano giây: 200 MHz như DSOX3022G. Dưới 2 ns: cân nhắc 350 MHz trở lên.
- Cần bao nhiêu tín hiệu analog cùng lúc? Hai trở xuống: giữ 2 kênh. Ba hoặc bốn: chọn DSOX3024G, vì số kênh analog không nâng cấp sau được.
- Có phải tương quan nhiều chân logic? Có: MSOX3022G, hoặc mua DSOX3022G rồi nâng cấp MSO khi cần.
- Cần giải mã bus nào? I2C, SPI, UART, I2S, USB PD có sẵn. CAN, CAN FD, LIN, FlexRay, SENT cần gói D3000AUTB; MIL-STD 1553 và ARINC 429 cần D3000AERB; phân tích công suất cần D3000PWRB.
Nếu cả bốn câu trả lời đều nằm ở “200 MHz, 2 kênh, không kênh số, bus thông dụng”, thì máy hiện sóng Keysight DSOX3022G là cấu hình vừa vặn.
DSOX3022G giá, nâng cấp và hiệu chuẩn tại Techmaster
Techmaster không niêm yết giá cố định cho dòng 3000G vì giá phụ thuộc gói ứng dụng, đầu dò và các license đi kèm. Để nhận phương án cấu hình và DSOX3022G giá cập nhật, vui lòng liên hệ báo giá, kèm mô tả tín hiệu và các bus cần giải mã.
Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025 để hiệu chuẩn định kỳ, hỗ trợ cài license nâng cấp băng thông hoặc MSO khi nhu cầu thay đổi. Xem thêm các dòng máy khác trong danh mục sản phẩm Keysight.
Câu hỏi thường gặp
DSOX3022G khác DSOX3024G ở điểm nào?
Chỉ khác số kênh analog: 2 so với 4. Băng thông 200 MHz, tốc độ lấy mẫu, bộ nhớ và tính năng chuẩn giống nhau.
DSOX3022G có nâng cấp lên 350 MHz được không?
Có. Keysight cho phép thêm băng thông, kênh số và phần mềm ứng dụng bằng license sau khi mua. Số kênh analog thì không nâng cấp được.
DSOX3022G có giải mã CAN không?
Không có sẵn. I2C, SPI, UART, I2S và USB PD là chuẩn; CAN, CAN FD, LIN và các bus ô tô khác cần gói D3000AUTB.
