Chọn máy đo LCR là bài toán ít khi nằm ở độ chính xác — vì cả họ E4980 đều cho cùng con số 0,05% — mà nằm ở dải tần bạn thực sự cần và mức tiền bạn trả cho phần dải tần đó. LCR Meter Keysight E4980AL sinh ra đúng để giải bài toán này: giữ nguyên lõi đo của dòng E4980, nhưng cắt bớt dải tần trên và cho phép mua đúng phần mình dùng. Bài viết so sánh E4980AL với hai máy cùng khung — E4980A và E4981A — rồi đưa ra cây quyết định chọn cấu hình.
Ba máy cùng khung, khác nhau ở đâu

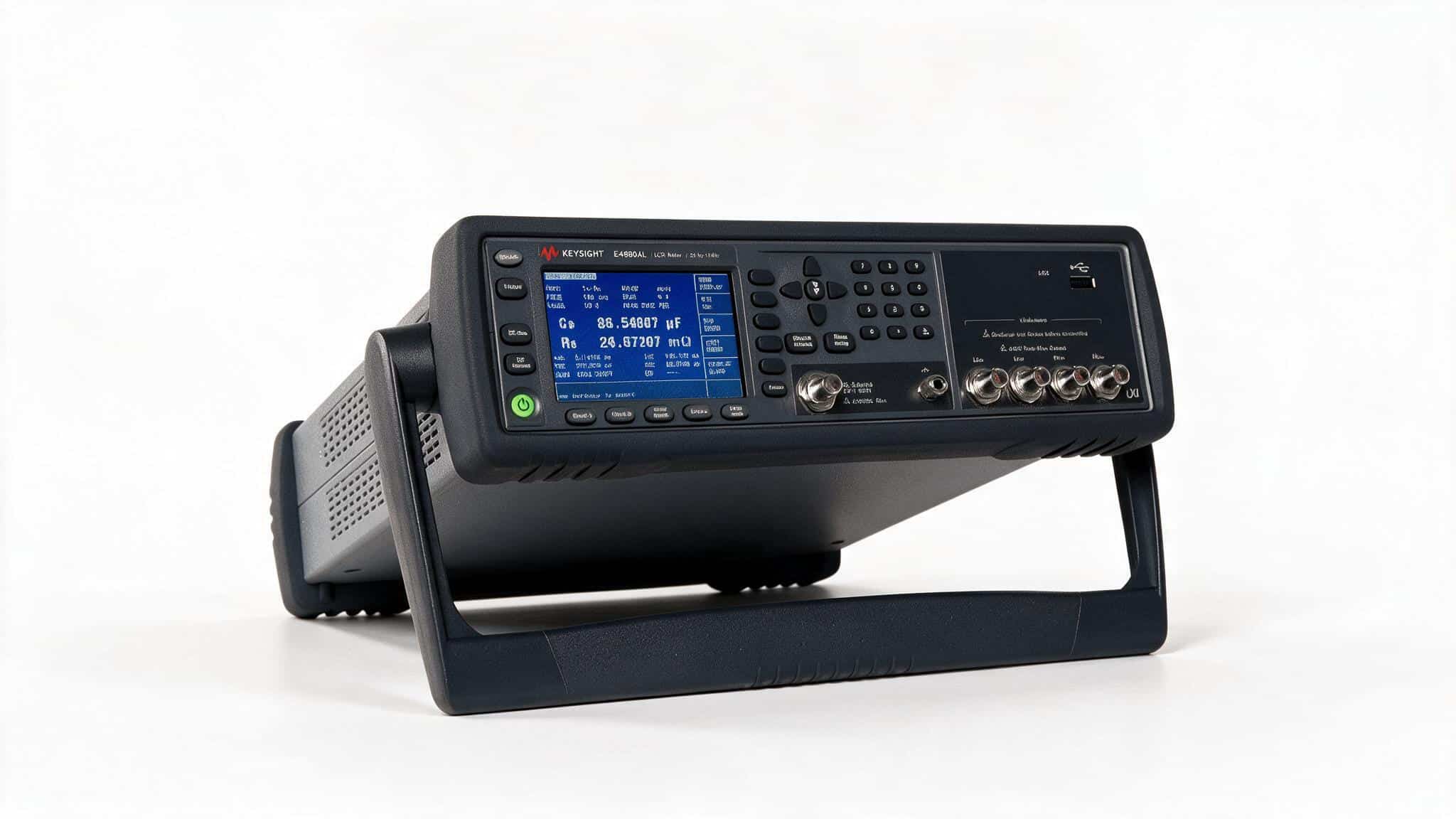

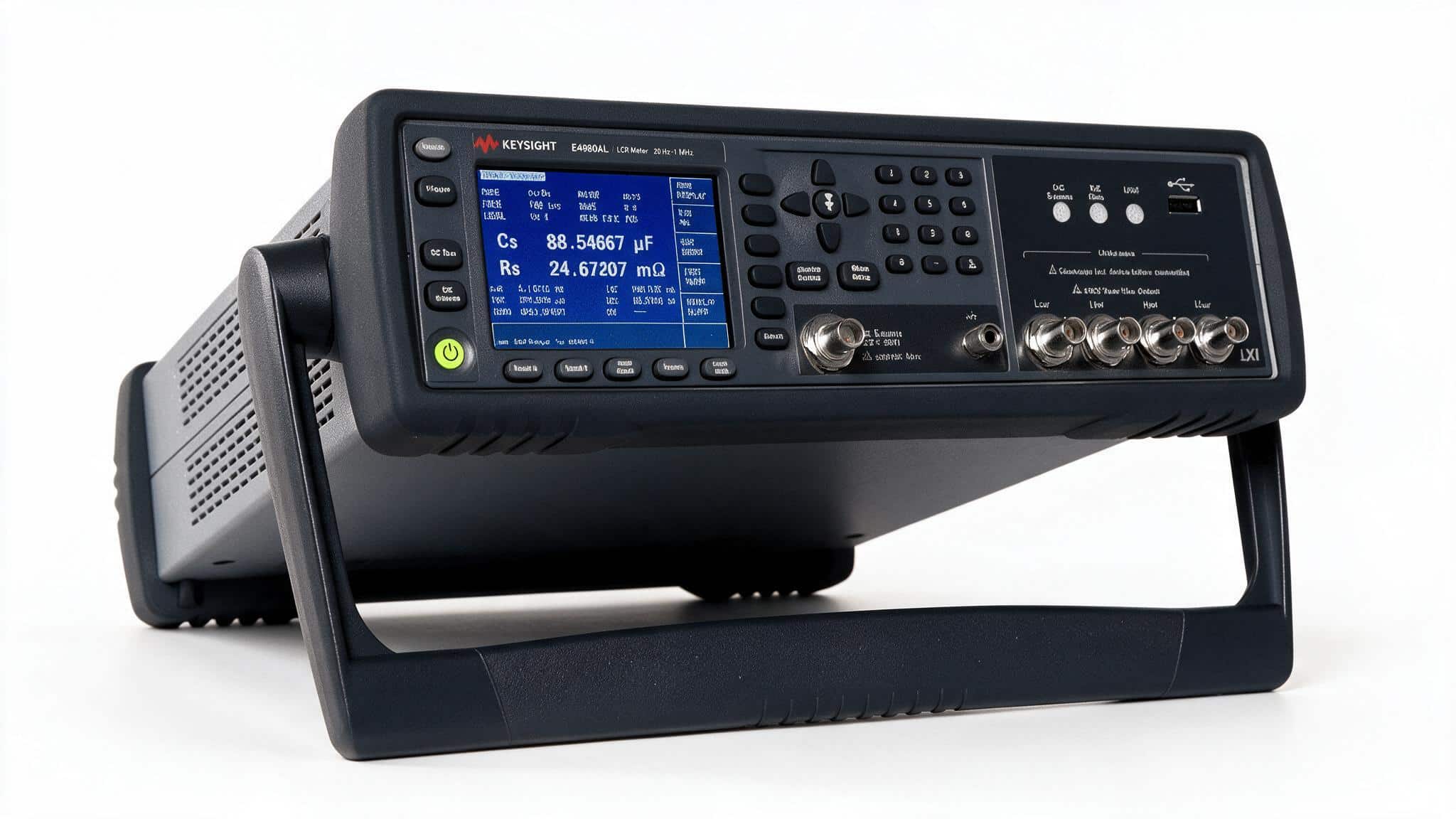

Nhìn ảnh mặt máy sẽ thấy ngay: E4980A, E4980AL và E4981A dùng chung thân, chung bố cục phím, chung màn hình xanh. Khác biệt nằm ở dòng chữ nhỏ cạnh số model — chính là dải tần.

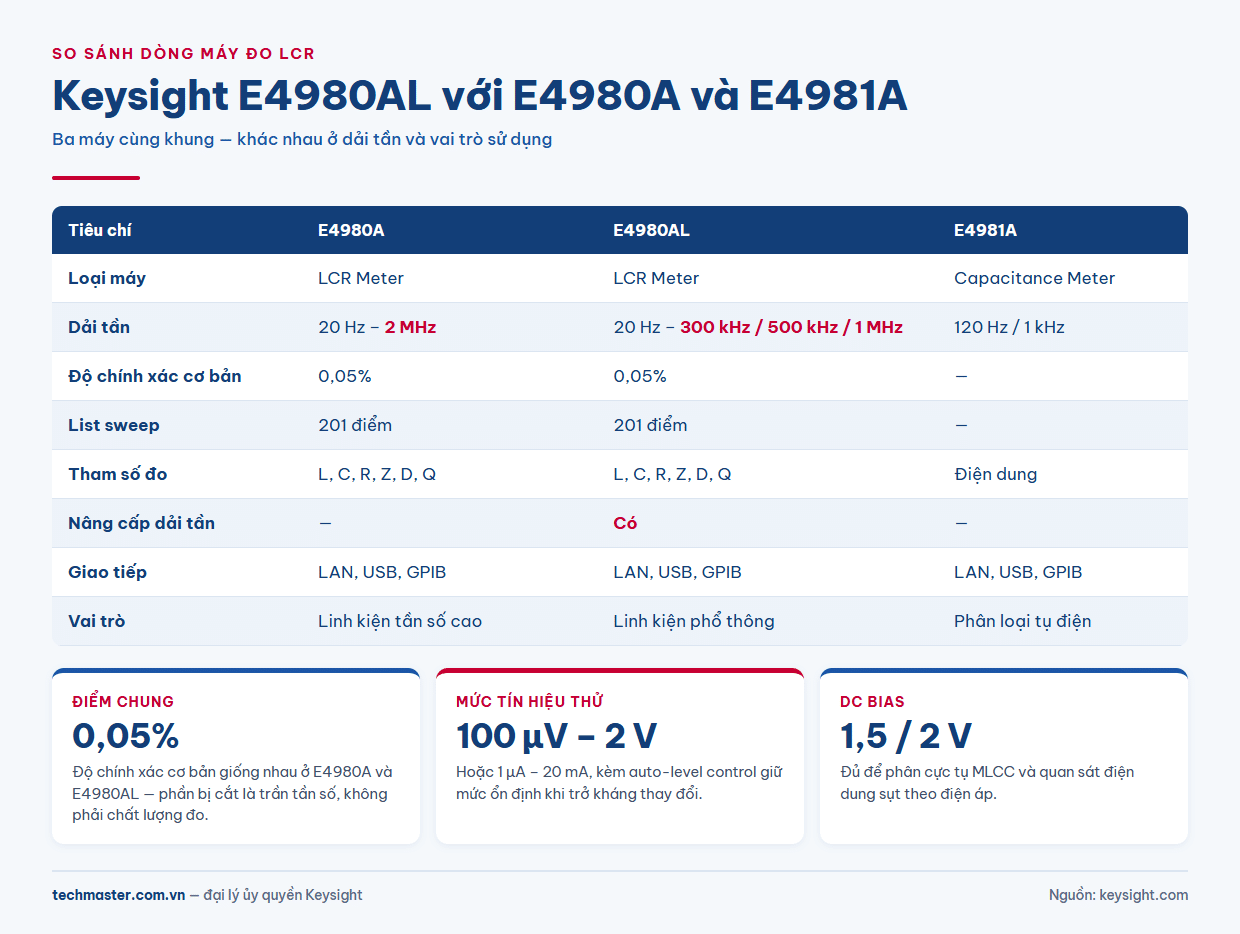

| Tiêu chí | E4980A | E4980AL | E4981A |
|---|---|---|---|
| Loại máy | LCR Meter | LCR Meter | Capacitance Meter |
| Dải tần | 20 Hz – 2 MHz | 20 Hz – 300 kHz / 500 kHz / 1 MHz | 120 Hz / 1 kHz |
| Độ chính xác cơ bản | 0,05% | 0,05% | — |
| List sweep | 201 điểm | 201 điểm | — |
| Giao tiếp | LAN, USB, GPIB | LAN, USB, GPIB | LAN, USB, GPIB |
| Vai trò | Đo linh kiện tần số cao | Đo linh kiện phổ thông | Chuyên đo tụ điện |
Đọc bảng theo chiều dọc sẽ thấy logic dòng sản phẩm: E4980AL không phải bản rút gọn về chất lượng. Nó giữ nguyên 0,05% và giữ nguyên list sweep 201 điểm — hai thứ quyết định máy dùng được trong QA hay không. Thứ bị cắt là trần tần số. Còn E4981A là máy khác loại: chỉ đo điện dung ở hai tần số cố định 120 Hz và 1 kHz, dành cho dây chuyền phân loại tụ.
Điểm mấu chốt: ba tuỳ chọn dải tần của E4980AL
Đây là chỗ E4980AL khác mọi máy khác trong bảng. Thay vì một dải tần cố định, máy có ba tuỳ chọn: tới 300 kHz, tới 500 kHz và tới 1 MHz. Bạn mua đúng trần tần số mình cần, và quan trọng hơn — dải tần có thể nâng cấp về sau mà không phải đổi máy. Cấu hình Techmaster niêm yết là bản tới 1 MHz.
Cách chọn trần tần số trong thực tế:
- Tới 300 kHz — đủ cho tụ điện, điện trở, cuộn cảm nguồn, biến áp tần số thấp. Phần lớn công việc QA linh kiện thụ động dừng ở đây.
- Tới 500 kHz — thêm dư địa cho cuộn cảm nhỏ và ferrite dùng trong mạch chuyển mạch.
- Tới 1 MHz — cần khi đo linh kiện cao tần, tụ gốm nhỏ, hoặc khi tiêu chuẩn nghiệm thu của khách hàng chỉ định điểm đo 1 MHz.
Nếu hồ sơ đo của bạn có điểm đo trên 1 MHz, E4980AL hết đường — phải lên E4980A với trần 2 MHz. Đó là ranh giới rõ ràng nhất giữa hai máy.
Những gì cả hai máy đều có
Khi so sánh, nhiều người chỉ nhìn dải tần rồi bỏ qua phần lõi. Cả E4980A và máy đo LCR Keysight E4980AL đều dùng chung các năng lực sau:
- Tham số đo — L, C, R, Z, D, Q, phủ toàn bộ nhu cầu đặc trưng hoá linh kiện thụ động.
- Mức tín hiệu thử biến thiên — từ 100 µV đến 2 Vrms, hoặc 1 µA đến 20 mA, kèm auto-level control để giữ mức đặt lên linh kiện ổn định khi trở kháng thay đổi.
- DC bias 1,5 / 2 V — đủ để phân cực tụ gốm lớp và xem điện dung sụt theo điện áp, một phép đo bắt buộc với tụ MLCC.
- Đo điện trở DC — đo DCR cuộn dây ngay trên cùng máy, không cần chuyển sang đồng hồ khác.
- List sweep 201 điểm — chạy một kịch bản nhiều tần số/nhiều mức rồi chấm đạt–không đạt tự động, đây chính là tính năng biến máy để bàn thành trạm QA.
Nói cách khác, nếu công việc của bạn nằm dưới 1 MHz thì E4980AL cho kết quả tương đương E4980A với chi phí thấp hơn.
Một lưu ý về vòng đời sản phẩm
Cần nói thẳng: Keysight đã xếp E4980AL vào nhóm ngừng sản xuất nhưng vẫn được hỗ trợ (discontinued / currently supported), và model kế nhiệm là E4980BL. Điều này có ba hệ quả thực tế:
- Máy vẫn được hỗ trợ kỹ thuật và vẫn hiệu chuẩn được bình thường — thiết bị đang chạy trong lab không cần thay gấp.
- Nguồn hàng mới phụ thuộc tồn kho; nếu đang lên kế hoạch mua nhiều máy cho một dây chuyền, nên hỏi tình trạng hàng trước khi chốt cấu hình.
- Với dự án mới cần vòng đời dài, nên cân nhắc E4980BL — cùng logic ba mức tần số 300 kHz / 500 kHz / 1 MHz.
Đây là loại thông tin nên biết trước khi ký hợp đồng, chứ không phải sau. Nếu bạn đang cân nhắc, hãy trao đổi cấu hình với Techmaster để chọn hướng phù hợp với vòng đời dự án.

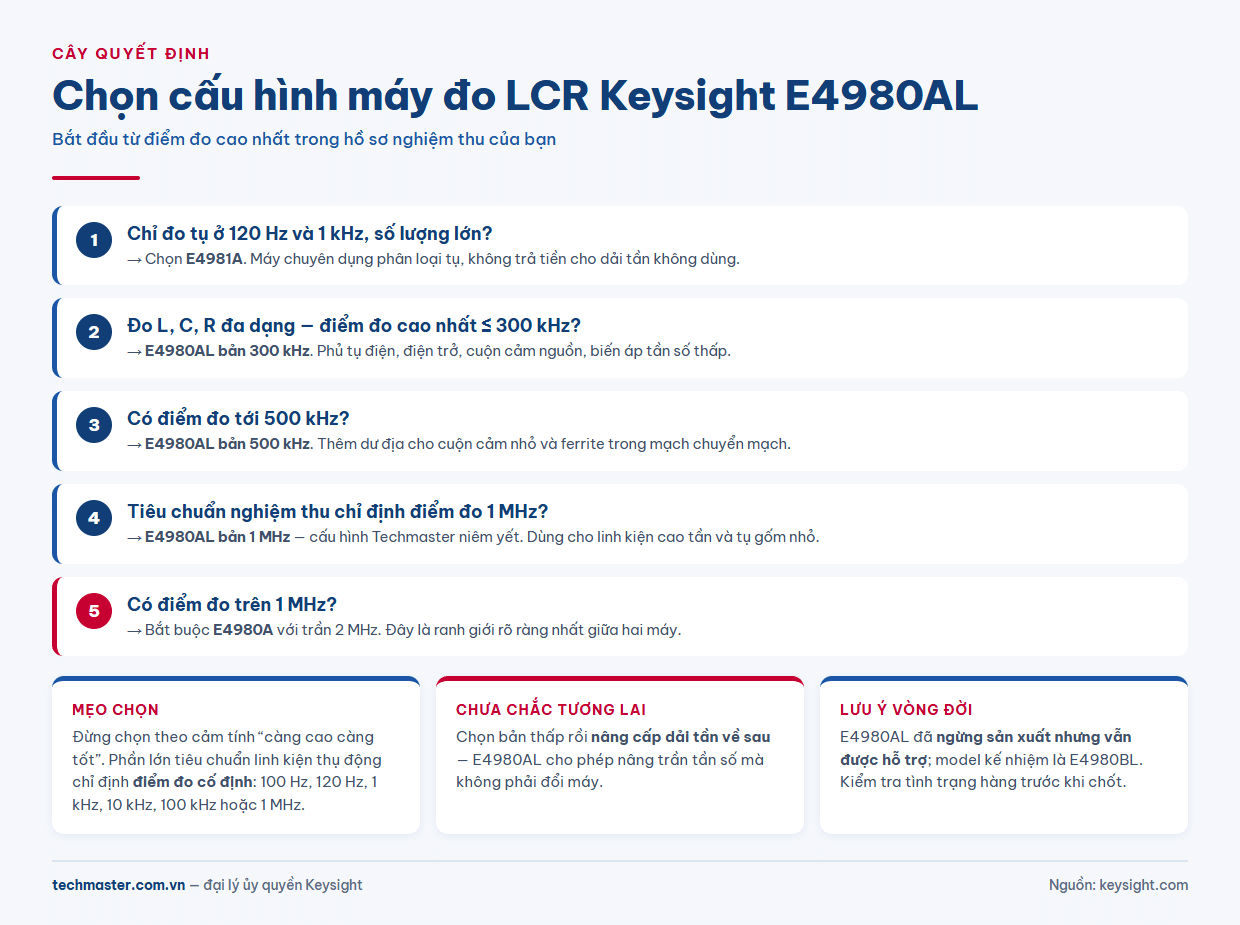

Cây quyết định: chọn máy nào
Bắt đầu từ câu hỏi duy nhất có giá trị — hồ sơ nghiệm thu của bạn yêu cầu đo ở tần số nào?
- Chỉ đo tụ ở 120 Hz và 1 kHz, số lượng lớn, cần nhanh → E4981A. Máy chuyên dụng, không trả tiền cho phần dải tần không dùng.
- Đo L, C, R đa dạng, điểm đo cao nhất ≤ 1 MHz → E4980AL. Chọn trần tần số theo điểm đo cao nhất trong hồ sơ, cộng một bậc dự phòng nếu ngân sách cho phép.
- Có điểm đo trên 1 MHz, hoặc cần dư địa cho sản phẩm tương lai → E4980A với trần 2 MHz.
- Chưa chắc về điểm đo tương lai → E4980AL bản thấp, tận dụng khả năng nâng cấp dải tần về sau.
Quy tắc bổ sung: đừng chọn dải tần theo cảm tính “càng cao càng tốt”. Với linh kiện thụ động, phần lớn tiêu chuẩn nghiệm thu chỉ định điểm đo cố định — 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz hoặc 1 MHz. Tra đúng tiêu chuẩn của linh kiện bạn làm, rồi mua đúng trần đó.
Đọc thêm về dòng E4980
Nếu bạn đang tìm hiểu sâu hơn từng máy, ba bài dưới đây đi vào chi tiết cấu hình và ứng dụng:
- Đánh giá chi tiết Keysight E4980AL: thông số và tính năng nổi bật
- Ứng dụng đo lường thực tế với Keysight E4980A
- E4980AL trong các ngành: điện tử, sản xuất, R&D, giáo dục
Toàn bộ danh mục máy đo và thiết bị kiểm tra Keysight phân phối chính hãng có tại trang thiết bị đo lường của Techmaster.
Kết luận
E4980AL là lựa chọn hợp lý khi công việc của bạn nằm gọn dưới 1 MHz — nó cho cùng độ chính xác 0,05%, cùng bộ tham số L/C/R/Z/D/Q và cùng list sweep 201 điểm như E4980A, nhưng bạn chỉ trả cho phần dải tần thực dùng và vẫn nâng cấp được về sau. Vượt qua mốc 1 MHz thì không còn lựa chọn nào khác ngoài E4980A. Và nếu chỉ phân loại tụ ở 120 Hz/1 kHz, E4981A là máy đúng việc hơn cả hai.
Về E4980AL giá và cấu hình cụ thể, do máy có ba mức dải tần khác nhau nên báo giá phụ thuộc trần tần số bạn chọn — hãy liên hệ Techmaster để nhận tư vấn cấu hình kèm báo giá chính xác.
Câu hỏi thường gặp
Keysight E4980AL có thông số gì?
E4980AL là máy đo LCR để bàn với dải tần 20 Hz đến 300 kHz, 500 kHz hoặc 1 MHz tuỳ tuỳ chọn, độ chính xác cơ bản 0,05%. Máy đo L, C, R, Z, D, Q, có mức tín hiệu thử biến thiên 100 µV đến 2 Vrms hoặc 1 µA đến 20 mA kèm auto-level control, DC bias 1,5/2 V, đo điện trở DC, list sweep 201 điểm và kết nối LAN, USB, GPIB.
Nên chọn E4980AL hay E4980A?
Chọn theo điểm đo cao nhất trong hồ sơ nghiệm thu. Nếu mọi điểm đo đều từ 1 MHz trở xuống, E4980AL cho kết quả tương đương E4980A với chi phí thấp hơn vì cả hai cùng độ chính xác 0,05% và cùng list sweep 201 điểm. Nếu cần đo trên 1 MHz thì bắt buộc dùng E4980A với dải tần tới 2 MHz.
Mua Keysight E4980AL chính hãng kèm hiệu chuẩn ở đâu?
Techmaster Electronics là đại lý uỷ quyền Keysight tại Việt Nam, tư vấn chọn trần dải tần phù hợp hồ sơ nghiệm thu, giao máy chính hãng kèm chứng chỉ CO/CQ và cung cấp dịch vụ hiệu chuẩn ISO/IEC 17025. Lưu ý E4980AL đã chuyển sang trạng thái ngừng sản xuất nhưng vẫn được hỗ trợ, nên cần kiểm tra tình trạng hàng trước khi chốt cấu hình.
