Dòng FieldFox A-Series của Keysight có tới bảy model nhìn gần như giống hệt nhau: cùng thân máy chống va đập, cùng màn hình 6,5 inch, cùng bàn phím. Khác biệt nằm ở đúng một biến số — trần tần số — và ở một chi tiết phân loại mà catalog nói rất khẽ: model nào là “RF Analyzer” và model nào là “RF & microwave”. Keysight N9912A FieldFox là điểm vào của dòng này. Bài viết so sánh nó với sáu model còn lại và đưa ra cây quyết định chọn trần tần số.

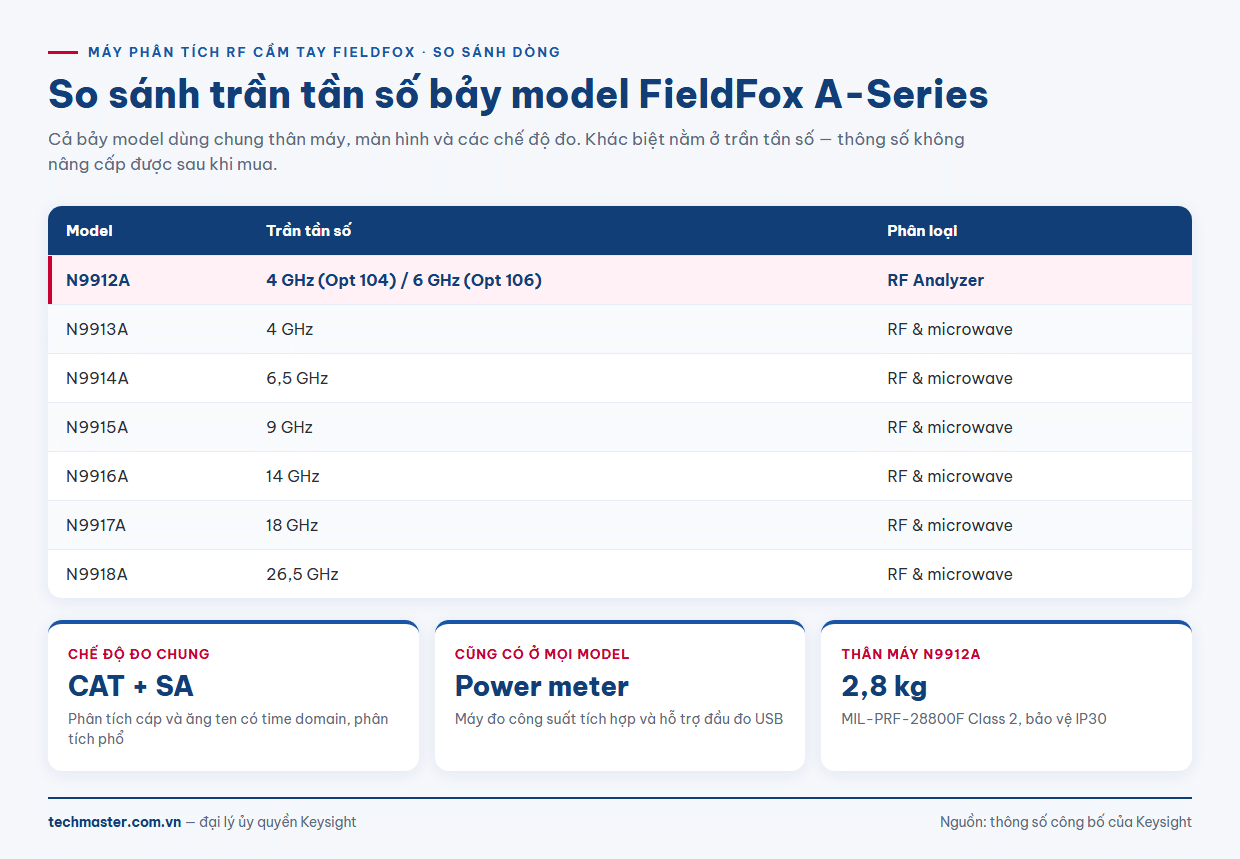

Bảng so sánh trần tần số cả dòng FieldFox A-Series
Theo bảng đối chiếu chính thức của Keysight cho nhóm N991x/A:
| Model | Trần tần số | Phân loại |
|---|---|---|
| N9912A | 4 GHz (Opt 104) / 6 GHz (Opt 106) | RF Analyzer |
| N9913A | 4 GHz | RF & microwave |
| N9914A | 6,5 GHz | RF & microwave |
| N9915A | 9 GHz | RF & microwave |
| N9916A | 14 GHz | RF & microwave |
| N9917A | 18 GHz | RF & microwave |
| N9918A | 26,5 GHz | RF & microwave |
Hai điều đáng chú ý ngay từ bảng này. Thứ nhất, N9912A là model duy nhất trong nhóm được Keysight xếp là “RF Analyzer”, còn từ N9913A trở lên đều là “RF & microwave”. Thứ hai, N9912A cũng là model duy nhất có hai tùy chọn trần tần số: Opt 104 cho 2 MHz–4 GHz và Opt 106 cho 2 MHz–6 GHz. Chọn sai tùy chọn khi đặt hàng là sai vĩnh viễn — đây không phải thứ nâng cấp sau.
N9912A làm được những phép đo nào?
Đây là câu hỏi quan trọng hơn trần tần số, vì nó quyết định máy có thay thế được nhiều thiết bị hay không. Toàn bộ nhóm N991x/A, gồm cả N9912A, hỗ trợ:
- Phân tích cáp và ăng ten (CAT) kèm khả năng time domain của máy phân tích mạng vector — đây là chế độ tiêu chuẩn trong gói cơ bản.
- Phân tích phổ — quan sát và đo mức tín hiệu trong dải tần của máy.
- Vector voltmeter — đo biên độ và pha.
- Máy đo công suất tích hợp, đồng thời hỗ trợ đầu đo công suất USB gắn ngoài.
Một điểm cần nói rõ để tránh hiểu lầm phổ biến: FieldFox không đo PIM (nhiễu xuyên điều chế thụ động). Đo PIM cần thiết bị chuyên dụng phát hai sóng mang công suất lớn, không nằm trong năng lực của máy phân tích cầm tay. Chi tiết về ranh giới này có trong bài đo cáp và ăng ten tại hiện trường: DTF, return loss và giới hạn của PIM.
Chọn trần tần số theo băng tần công tác
Nguyên tắc: trần tần số của máy phải phủ được hài bậc hai của tần số cao nhất bạn cần đo, nếu công việc gồm cả săn phát xạ giả. Nếu chỉ đo cáp và ăng ten ở tần số công tác, phủ tới tần số công tác là đủ.
| Băng tần công tác | Trần tần số tối thiểu | Model phù hợp |
|---|---|---|
| Mạng di động dưới 3 GHz, Wi-Fi 2,4 GHz | 4 GHz | N9912A Opt 104 |
| Thêm Wi-Fi 5 GHz và băng C | 6 GHz | N9912A Opt 106 |
| Băng X radar và liên kết vi ba | 9–14 GHz | N9915A, N9916A |
| Băng Ku vệ tinh | 18 GHz | N9917A |
| Băng K/Ka và mmWave | 26,5 GHz | N9918A |
Với phần lớn công việc bảo trì mạng di động và hạ tầng vô tuyến mặt đất tại Việt Nam, trần 6 GHz của N9912A Opt 106 là đủ. Nhu cầu vượt 6 GHz chỉ xuất hiện khi bạn chạm tới liên kết vi ba điểm-điểm, radar hoặc trạm mặt đất vệ tinh.

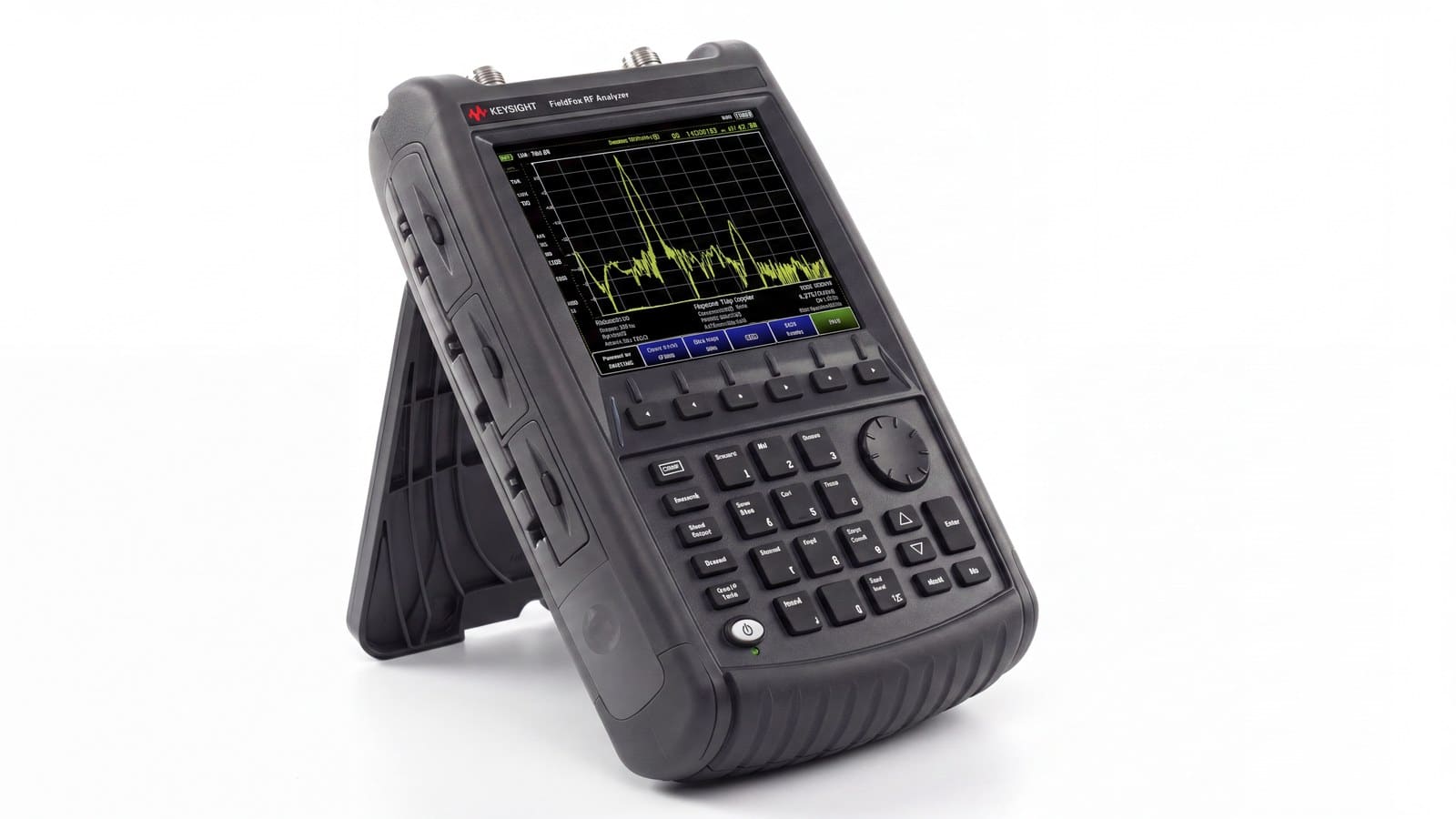

Thân máy và khả năng làm việc hiện trường
Đây là phần cả dòng chia sẻ, và cũng là lý do người ta chọn FieldFox thay vì mang máy để bàn ra hiện trường. N9912A có:
- Khối lượng 2,8 kg gồm cả pin, kích thước 292 × 188 × 72 mm.
- Chuẩn MIL-PRF-28800F Class 2 và bảo vệ IP30.
- Nhiệt độ vận hành −10 °C đến +55 °C khi dùng nguồn AC, và −10 °C đến +50 °C khi chạy pin; lưu trữ từ −51 °C đến +71 °C.
- Pin Li-ion 10,8 V / 4,6 Ah, chạy 4 giờ, sạc 1,5 giờ lên 80% và 4 giờ lên 100%.
- Độ cao vận hành tới 9.144 m khi dùng pin.

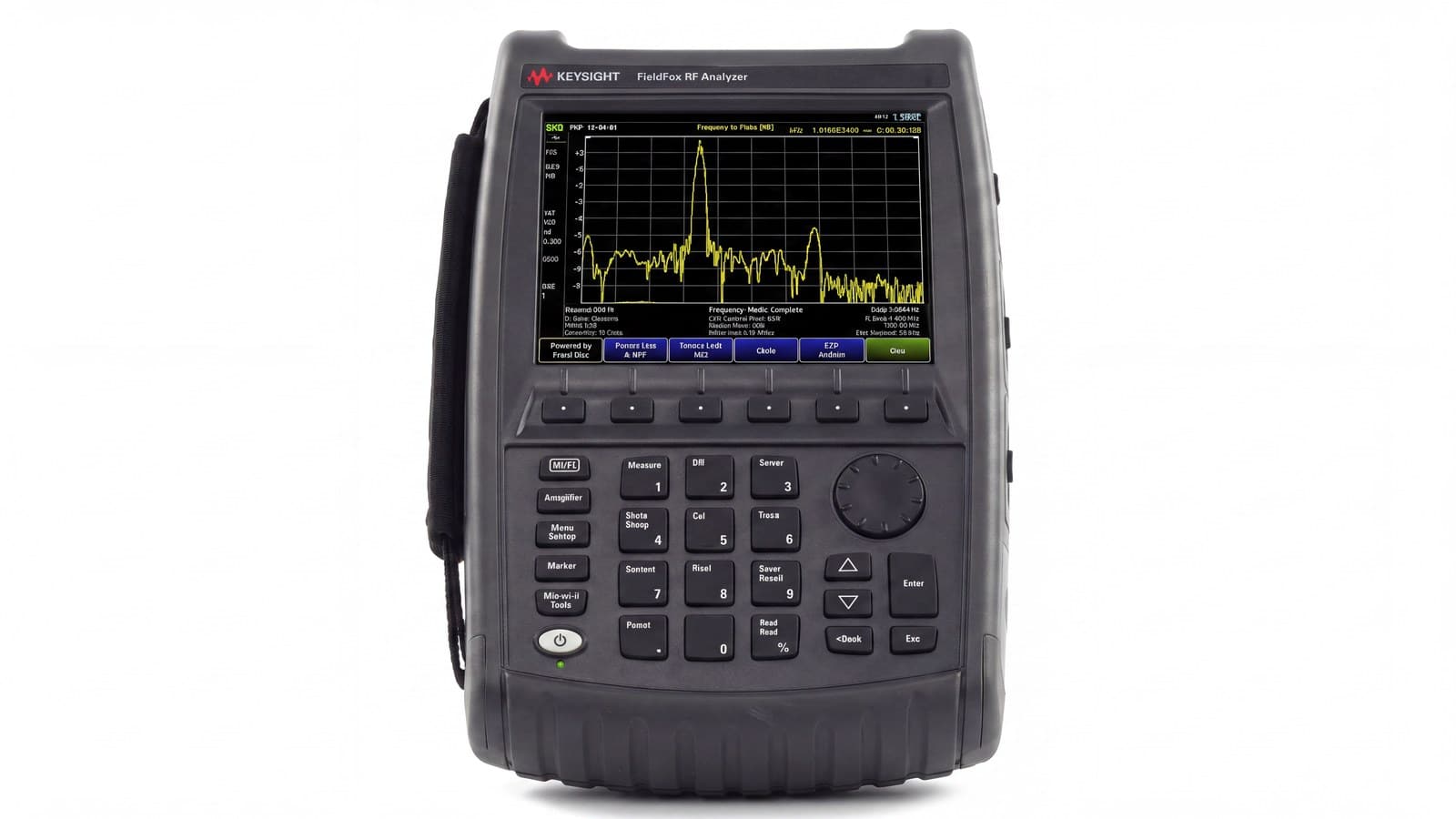

Màn hình là loại 6,5 inch LED VGA màu transflective có lớp phủ chống chói, độ phân giải 640 × 480. Transflective là chi tiết đáng giá cho công việc ngoài trời: màn hình dùng chính ánh sáng môi trường để tăng độ tương phản thay vì bị loá dưới nắng.
Cổng kết nối và lưu trữ số liệu
Với công việc nghiệm thu cần xuất hồ sơ, phần này quan trọng ngang thông số RF. N9912A có bộ nhớ trong ít nhất 4 GB, lưu tới 1.000 trạng thái và đường vẽ; lưu ngoài qua USB 2.0 và thẻ SD/SDHC. Định dạng dữ liệu gồm trace, PNG, CSV, file trạng thái và file hiệu chuẩn.
Cổng gồm hai USB-A (Hi-Speed 2.0), một mini-USB cho lập trình SCPI, và LAN RJ-45 chuẩn 100 Base-T — lưu ý máy không hỗ trợ 10 Base-T.
Về cổng RF: RF Out và RF In đều là Type-N cái, 50 Ω. Ngưỡng gây hư hỏng là trên +23 dBm hoặc ±50 VDC ở RF Out và trên +27 dBm hoặc ±50 VDC ở RF In — con số cần nhớ khi đo gần một trạm phát đang hoạt động. Chu kỳ hiệu chuẩn khuyến nghị là 1 năm.

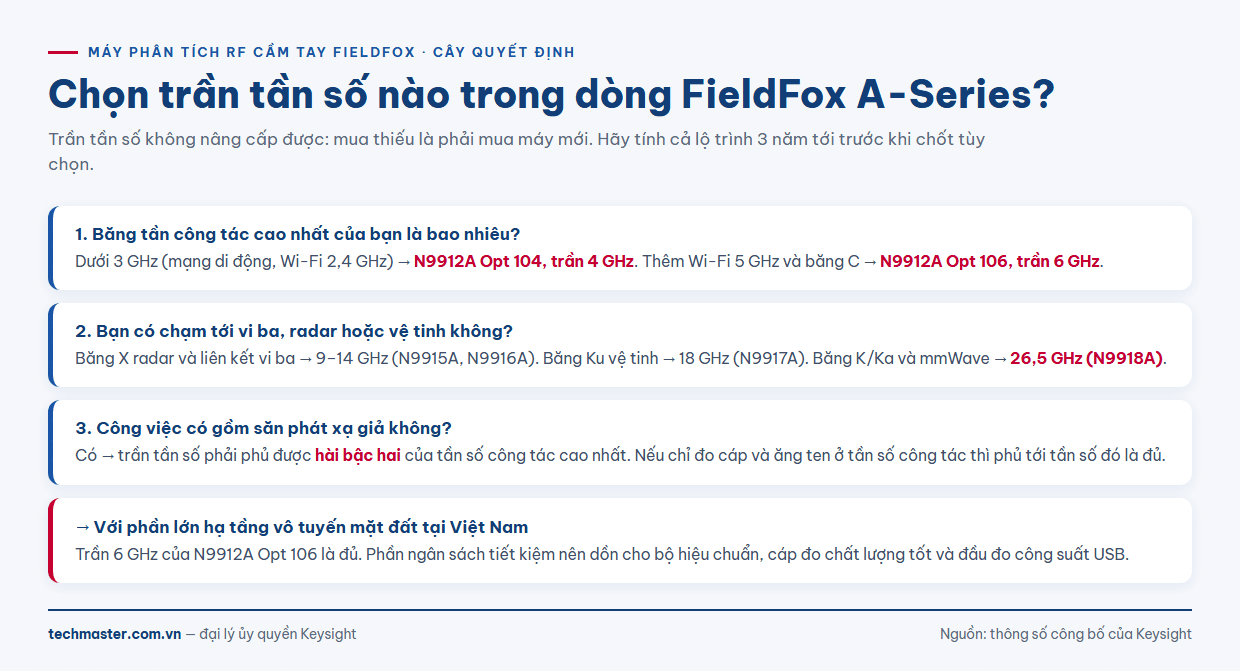

Cây quyết định: chọn N9912A hay model cao hơn
Chọn N9912A khi: công việc của bạn nằm trọn dưới 6 GHz — bảo trì trạm BTS, đo cáp feeder và ăng ten, kiểm tra hệ thống phân phối trong nhà, khảo sát nhiễu Wi-Fi. Ở nhóm việc này, phần ngân sách tiết kiệm được so với model 18 GHz nên dồn cho bộ hiệu chuẩn, cáp đo chất lượng tốt và đầu đo công suất USB.
Chọn model cao hơn khi: bạn chạm tới liên kết vi ba, radar hoặc trạm mặt đất vệ tinh — nơi 4 hoặc 6 GHz không đủ để nhìn thấy chính tín hiệu cần đo. Lưu ý trần tần số không nâng cấp được: mua thiếu là phải mua máy mới. Nếu bài toán hiện tại ở 5 GHz nhưng lộ trình 3 năm tới có vi ba, hãy tính luôn từ đầu.
Lưu ý về vòng đời sản phẩm: Keysight liệt kê N9912A ở trạng thái ngừng sản xuất nhưng vẫn được hỗ trợ, với model kế nhiệm là N9912C. Techmaster vẫn phân phối, hiệu chuẩn và hỗ trợ kỹ thuật cho N9912A — nhưng nếu bạn đang lập kế hoạch đầu tư dài hạn, hãy hỏi tư vấn về cả phương án thế hệ mới trước khi chốt.
Kết luận
Trong dòng FieldFox A-Series, N9912A giữ vị trí điểm vào với hai tùy chọn trần tần số 4 GHz và 6 GHz, và là model duy nhất được xếp loại RF Analyzer thay vì RF & microwave. Toàn bộ năng lực đo — CAT có time domain, phân tích phổ, vector voltmeter và máy đo công suất — giống các model cao hơn; thứ bạn đánh đổi chỉ là trần tần số. Vì trần tần số không nâng cấp được, đây là quyết định cần chốt đúng ngay từ đơn hàng đầu tiên.
Nhận tư vấn cấu hình và báo giá Keysight N9912A FieldFox tại Techmaster — đại lý uỷ quyền Keysight tại Việt Nam. Duyệt thêm toàn bộ máy phân tích RF và vi sóng cầm tay FieldFox.
