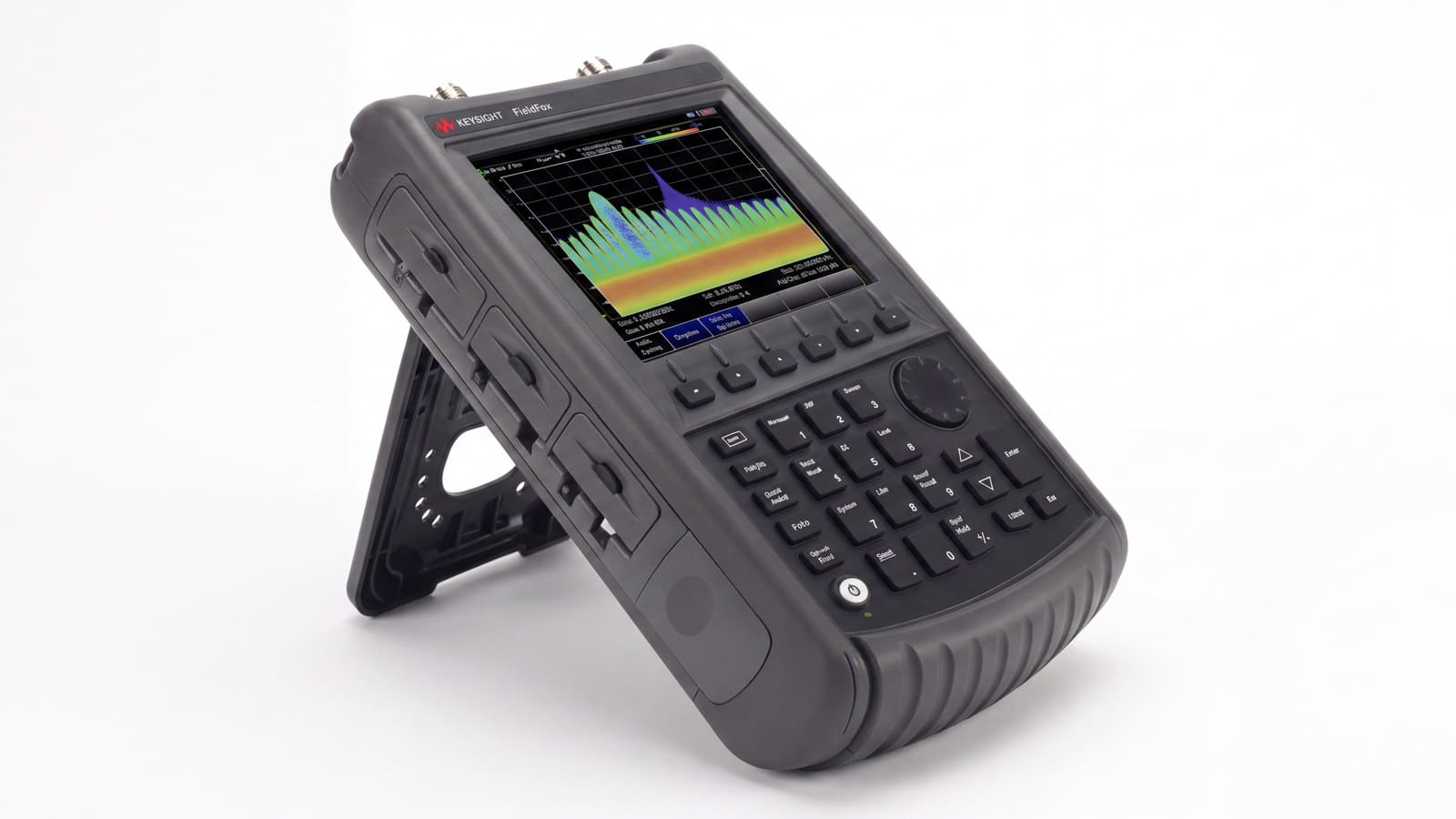

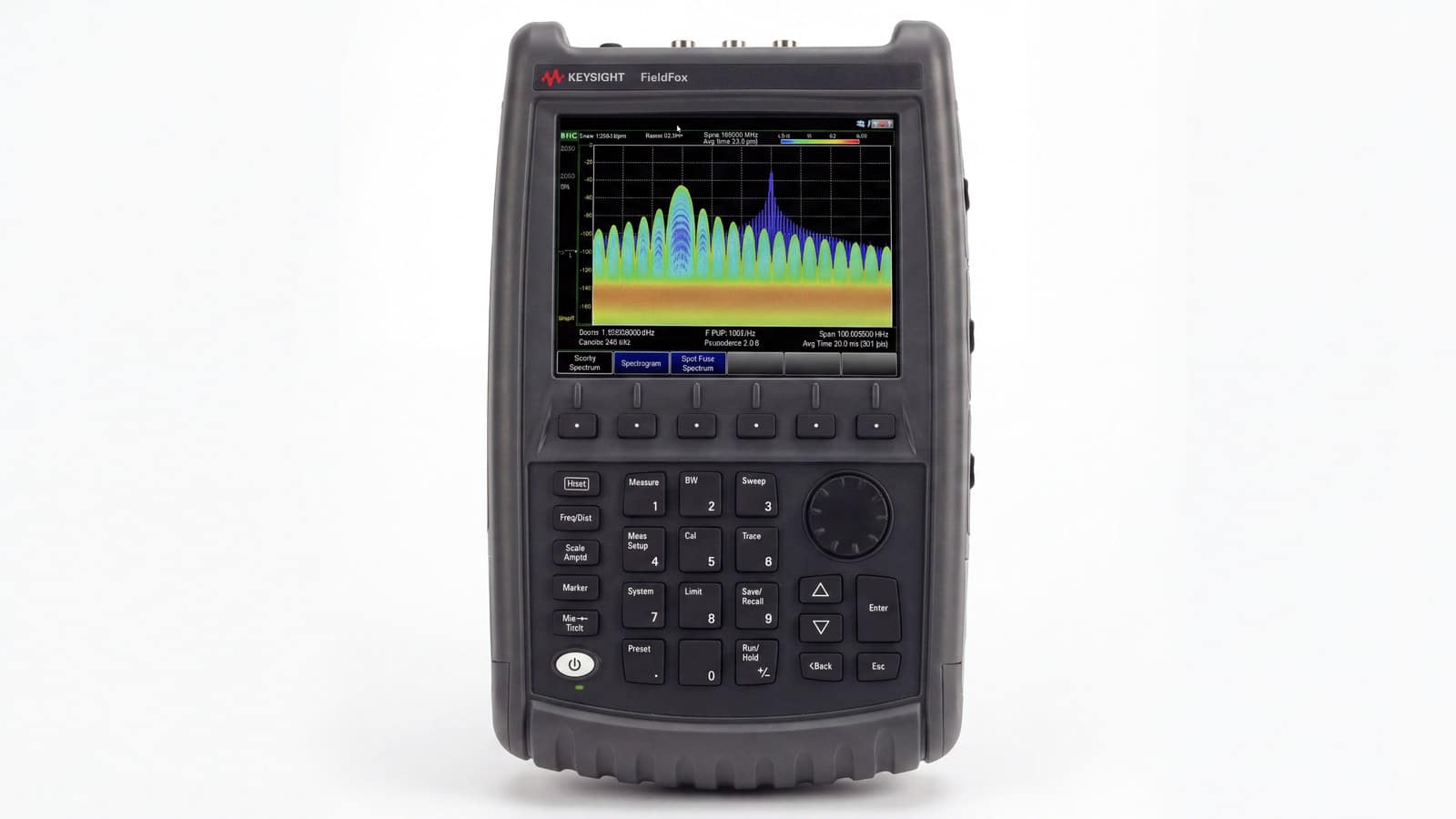

Dòng FieldFox của Keysight được thiết kế cho một tình huống cụ thể: đo RF ở nơi không có bàn thí nghiệm — chân cột ăng-ten, trạm phát ngoài trời, hiện trường lắp đặt. Trong họ FieldFox thế hệ A, Máy Phân Tích RF & Vi Sóng Cầm Tay FieldFox Keysight N9913A là điểm khởi đầu ở mức 4 GHz. Bài viết so sánh model này với các model còn lại trong dòng, và làm rõ nguyên tắc chọn trần tần số.

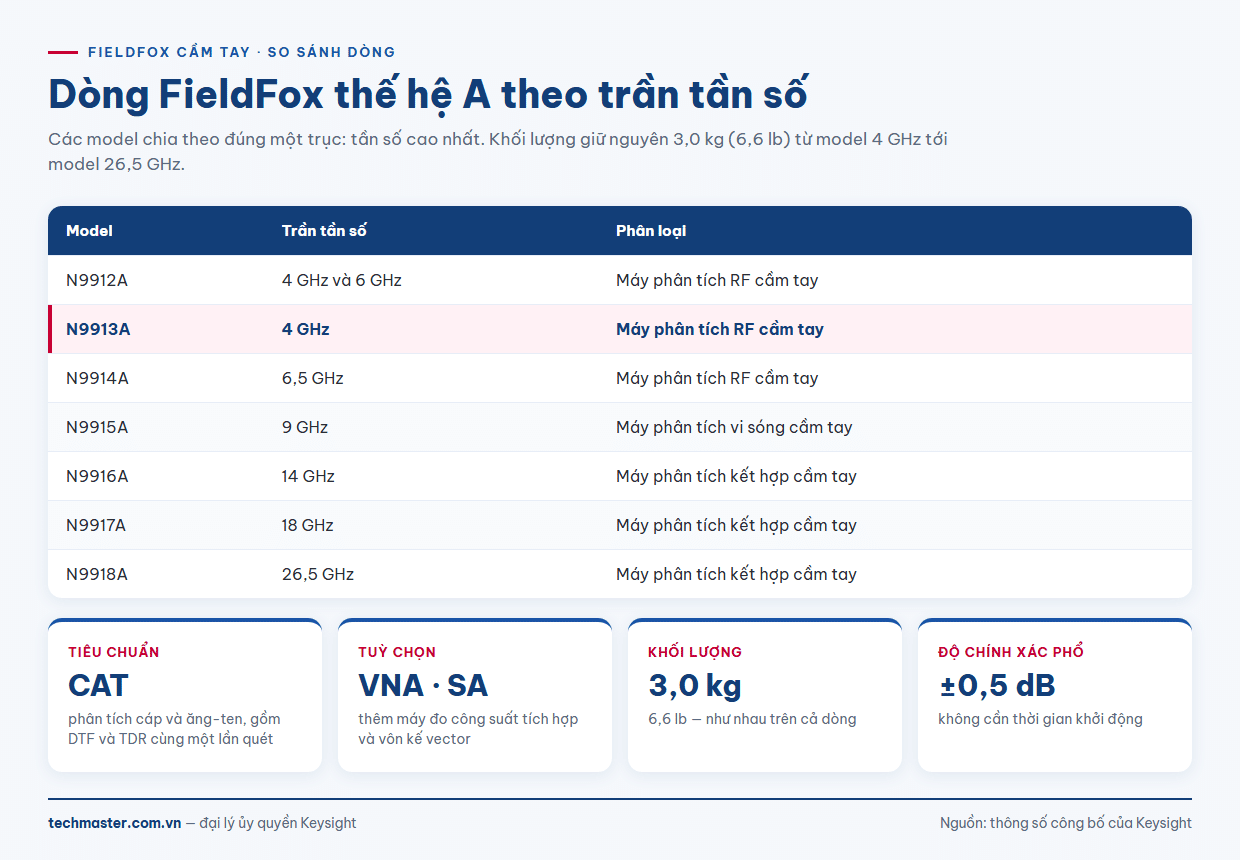

Toàn bộ dòng FieldFox thế hệ A theo trần tần số
Các model trong dòng chia theo đúng một trục chính là tần số cao nhất. Bảng dưới theo dữ liệu công bố của Keysight:
| Model | Trần tần số | Phân loại |
|---|---|---|
| N9912A | 4 GHz và 6 GHz | Máy phân tích RF cầm tay |
| N9913A | 4 GHz | Máy phân tích RF cầm tay |
| N9914A | 6,5 GHz | Máy phân tích RF cầm tay |
| N9915A | 9 GHz | Máy phân tích vi sóng cầm tay |
| N9916A | 14 GHz | Máy phân tích kết hợp cầm tay |
| N9917A | 18 GHz | Máy phân tích kết hợp cầm tay |
| N9918A | 26,5 GHz | Máy phân tích kết hợp cầm tay |
Điểm quan trọng: toàn bộ dòng nặng như nhau — 3,0 kg (6,6 lb). Bạn không phải đánh đổi độ cơ động lấy dải tần. Keysight gọi đây là máy phân tích tích hợp nhẹ nhất trong ngành, và con số này giữ nguyên từ model 4 GHz tới model 26,5 GHz.
Cấu hình chức năng: cái gì là chuẩn, cái gì là tuỳ chọn
Đây là phần hay gây nhầm khi đọc báo giá. Trên dòng FieldFox A:
- Tiêu chuẩn: phân tích cáp và ăng-ten (CAT) — bao gồm đo DTF (định vị điểm lỗi theo khoảng cách) và TDR trong cùng một lần quét.
- Tuỳ chọn: máy phân tích mạng vector (VNA), máy phân tích phổ, máy đo công suất tích hợp, vôn kế vector (VVM).
Nghĩa là hai máy cùng mang tên N9913A có thể khác nhau rất nhiều về năng lực. Khi so giá, luôn phải so trên cùng danh sách tuỳ chọn — một máy chỉ có CAT và một máy đủ VNA + SA là hai sản phẩm khác hẳn nhau.

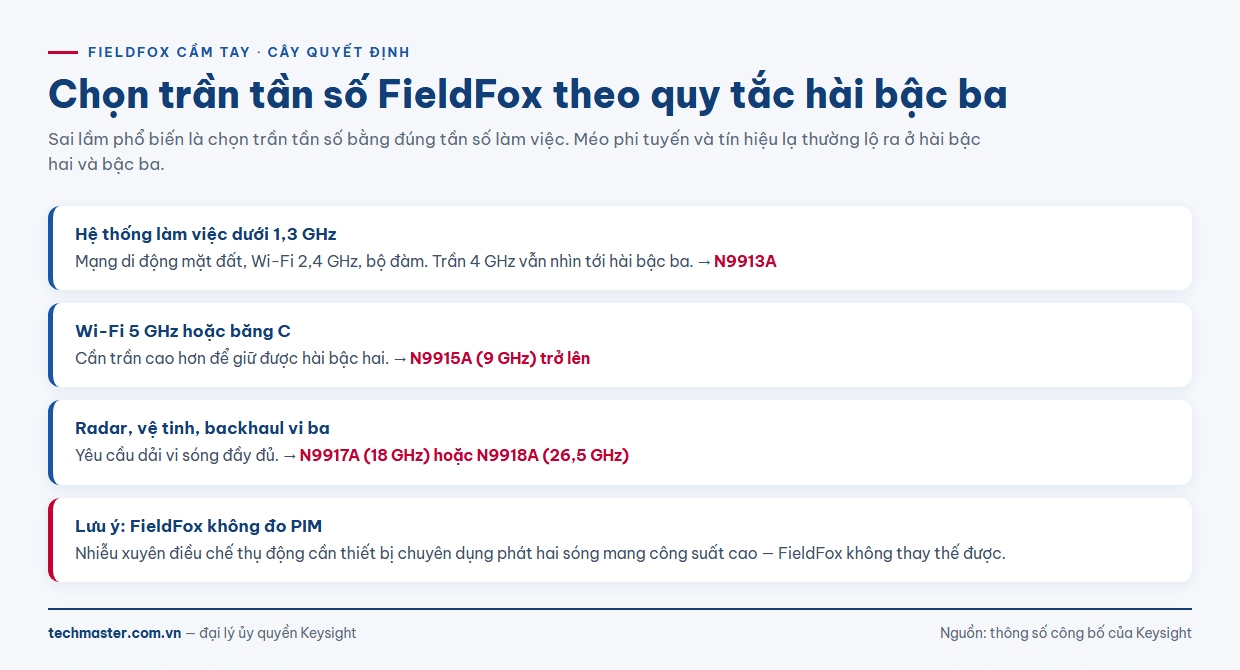

Chọn trần tần số: quy tắc hài bậc ba
Sai lầm phổ biến là chọn trần tần số bằng đúng tần số làm việc của hệ thống. Với đo cáp và ăng-ten, 4 GHz phủ tốt các băng di động mặt đất và Wi-Fi 2,4 GHz. Nhưng nếu bạn cần tìm nguyên nhân chứ không chỉ xác nhận thông số, hãy tính theo hài bậc ba của tín hiệu quan tâm — vì méo phi tuyến và tín hiệu lạ thường lộ ra ở các hài này.
- Hệ thống dưới 1,3 GHz → N9913A ở mức 4 GHz vẫn nhìn được tới hài bậc ba.
- Wi-Fi 5 GHz hoặc băng C → cần từ N9915A (9 GHz) trở lên.
- Radar, vệ tinh, backhaul vi ba → N9917A hoặc N9918A.
Với đội lắp đặt chỉ làm cáp và ăng-ten cho mạng di động mặt đất, Keysight N9913A ở 4 GHz là cấu hình vừa vặn — trả tiền cho dải tần không dùng tới là lãng phí thật sự khi mua nhiều máy cho nhiều đội.
Vì sao độ chính xác ±0,5 dB không cần khởi động lại quan trọng
Keysight công bố FieldFox cho phép đo phổ với độ chính xác ±0,5 dB mà không cần thời gian khởi động (warm-up). Trên bàn thí nghiệm, việc chờ máy ổn định nhiệt 30 phút là chuyện bình thường. Ngoài hiện trường thì không — kỹ thuật viên leo lên cột, bật máy, đo, rồi xuống.
Đặc tính này, cộng với việc máy chạy pin và chịu được môi trường hiện trường, chính là lý do tồn tại của cả dòng sản phẩm. Một máy phân tích để bàn tốt hơn về thông số vẫn vô dụng nếu không mang lên được chân cột.
Lưu ý về vòng đời sản phẩm
Cần nói rõ để bạn cân nhắc đúng: dòng FieldFox thế hệ A đã ngừng sản xuất và đang ở trạng thái được hỗ trợ (discontinued / currently supported). Keysight giới thiệu các model thế hệ C như N9912C và N9913C làm phương án thay thế.
Điều này không có nghĩa N9913A hết giá trị. Với đơn vị đã có sẵn máy trong đội hình, việc bổ sung thêm cùng model giúp đồng nhất quy trình và phụ kiện. Nhưng nếu đây là khoản đầu tư mới cho 5–7 năm tới, hãy so sánh trực tiếp với thế hệ mới trước khi quyết — đặc biệt về thời gian hỗ trợ hiệu chuẩn và cung ứng phụ tùng.
Một điểm cần tránh hiểu nhầm
FieldFox là máy phân tích cáp, ăng-ten, phổ và mạng — không phải máy đo PIM (nhiễu xuyên điều chế thụ động). Đo PIM đòi hỏi thiết bị chuyên dụng phát hai sóng mang công suất cao. Nếu hợp đồng nghiệm thu của bạn yêu cầu số liệu PIM, FieldFox không thay thế được thiết bị đó.
Kết luận
Trong dòng FieldFox thế hệ A, N9913A giữ vai trò cấu hình khởi điểm: 4 GHz, phân tích cáp và ăng-ten tiêu chuẩn, các chức năng phổ và VNA bổ sung theo tuỳ chọn, cùng khối lượng 3,0 kg như mọi model khác. Nó hợp lý cho đội lắp đặt và bảo trì mạng di động mặt đất; các bài toán vi sóng cần model có trần tần số cao hơn.
