Trên bảng báo giá, một hệ cấp khí đường ống của 3M trông như một đống ống nhựa gần giống nhau. Thực tế chúng là hai đoạn hoàn toàn khác nhau của cùng một đường khí, cộng thêm bốn họ ống dẫn khí mà 3M cấp phép theo những điều kiện khác nhau. Chọn nhầm đoạn nào cũng khiến hệ rơi ra ngoài phạm vi được NIOSH duyệt.
Bài này đặt cạnh nhau ống dẫn khí W-9435-50 và ống thở đôi SA-2600 theo đúng tài liệu 3M, rồi mở rộng sang bốn họ ống dẫn khí để bộ phận mua hàng hỏi giá đúng ngay từ đầu.
Hai đoạn ống, hai việc, không thay thế nhau
Cách nhanh nhất để không nhầm: đi dọc đường khí từ máy nén tới mặt người thợ.

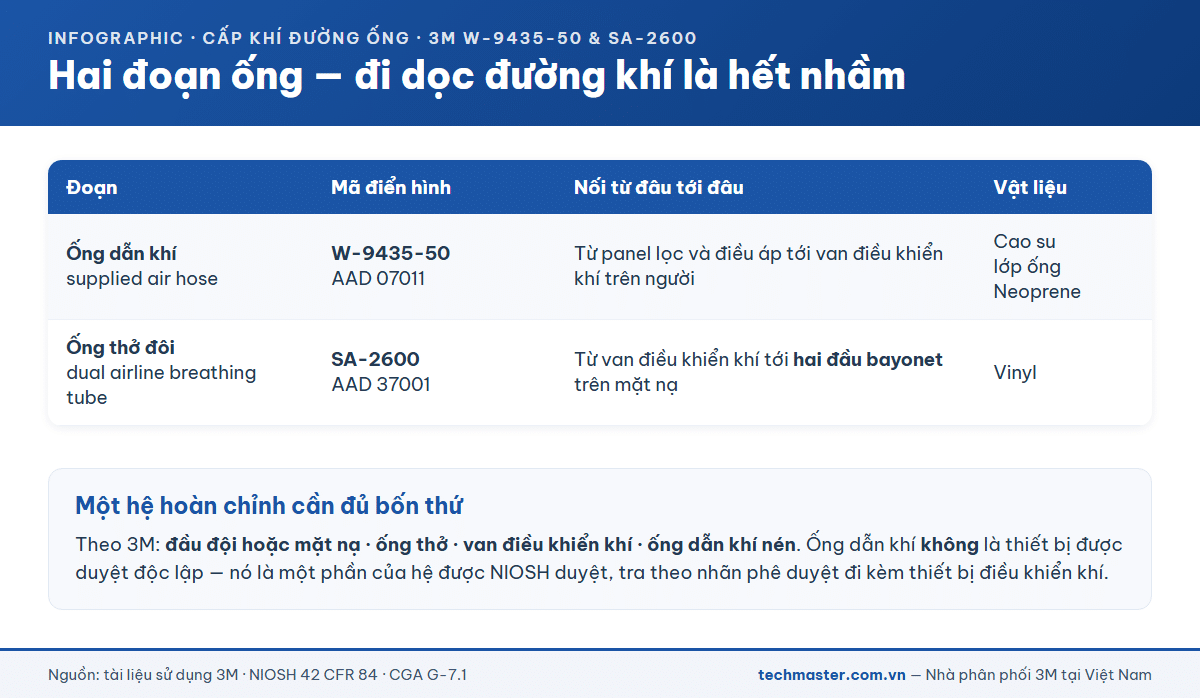

| Đoạn | Mã điển hình | Nối từ đâu tới đâu | Vật liệu |
|---|---|---|---|
| Ống dẫn khí (supplied air hose) | W-9435-50 (AAD 07011) | Từ panel lọc và điều áp tới van điều khiển khí trên người | Cao su, lớp ống Neoprene |
| Ống thở đôi (dual airline breathing tube) | SA-2600 (AAD 37001) | Từ van điều khiển khí tới hai đầu bayonet trên mặt nạ | Vinyl |

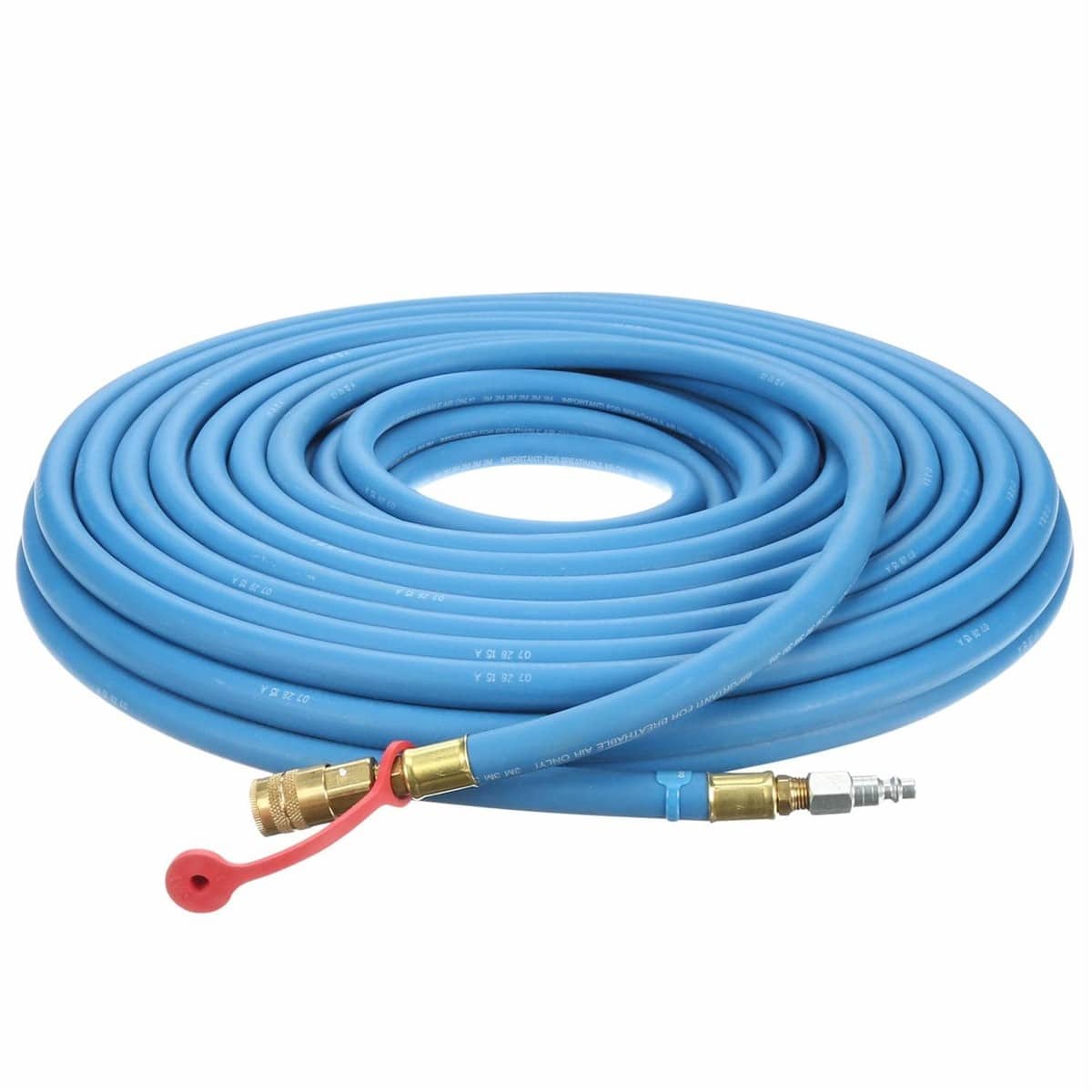

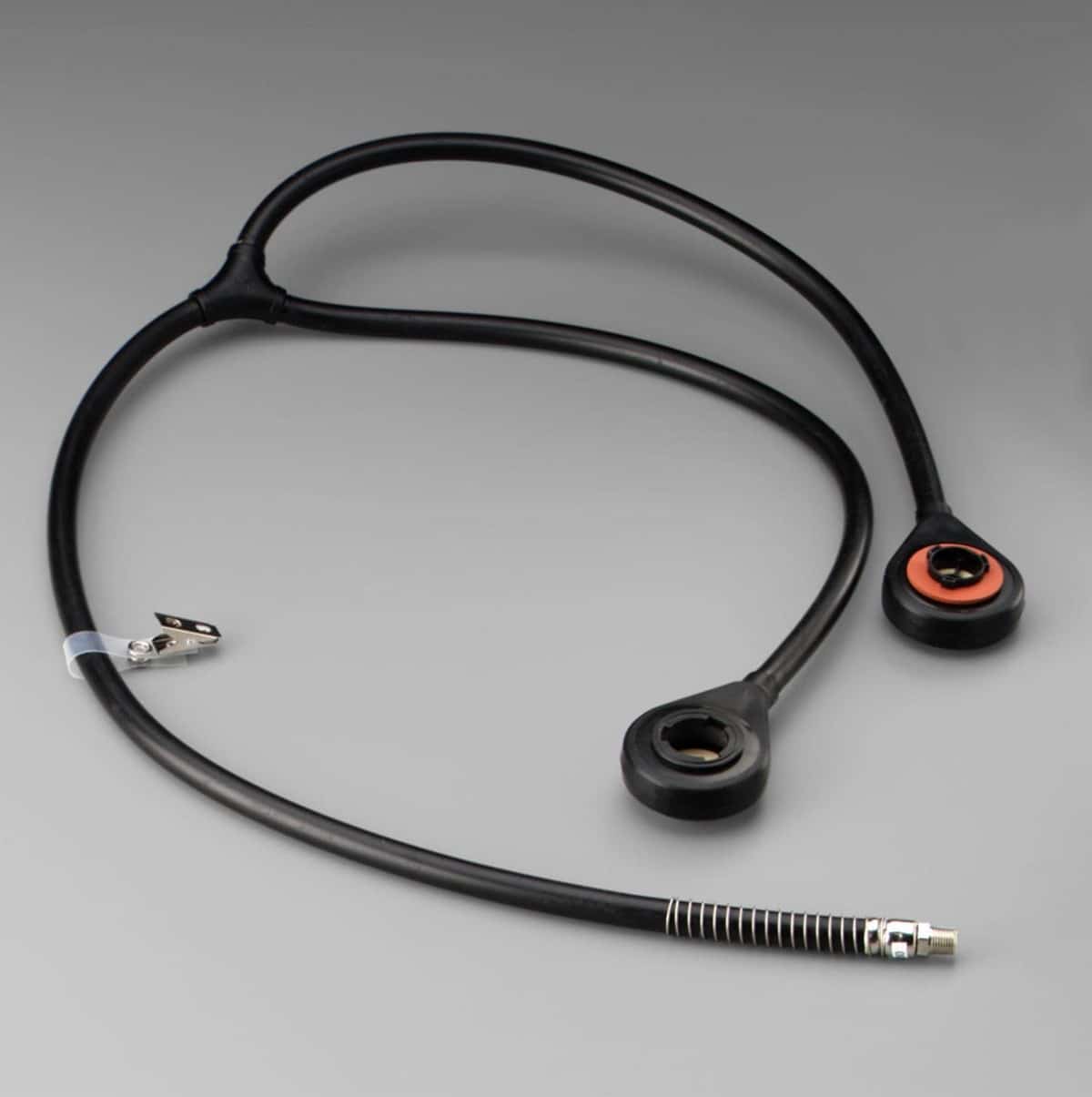

Bảo hộ 3M W-9435-50 là đoạn dài, chạy trên sàn nhà xưởng, dài 50 ft tức 15,24 m, đường kính trong 3/8 in, đầu nối kiểu Industrial Interchange. Bảo hộ 3M SA-2600 là đoạn ngắn kiểu chữ Y đeo trên người, thuộc dòng SA-2000, kiểu gắn lưng.
Không có chuyện mua đoạn này thay đoạn kia. Một hệ cấp khí đường ống hoàn chỉnh theo 3M cần đủ bốn thứ: đầu đội hoặc mặt nạ, ống thở, van điều khiển khí, và ống dẫn khí nén.
SA-2600 khác gì SA-2500: một chữ “kết hợp” đổi cả cách làm việc
Đây là điểm mà rất nhiều hồ sơ mua sắm bỏ qua. 3M có hai nhánh ống thở đôi:

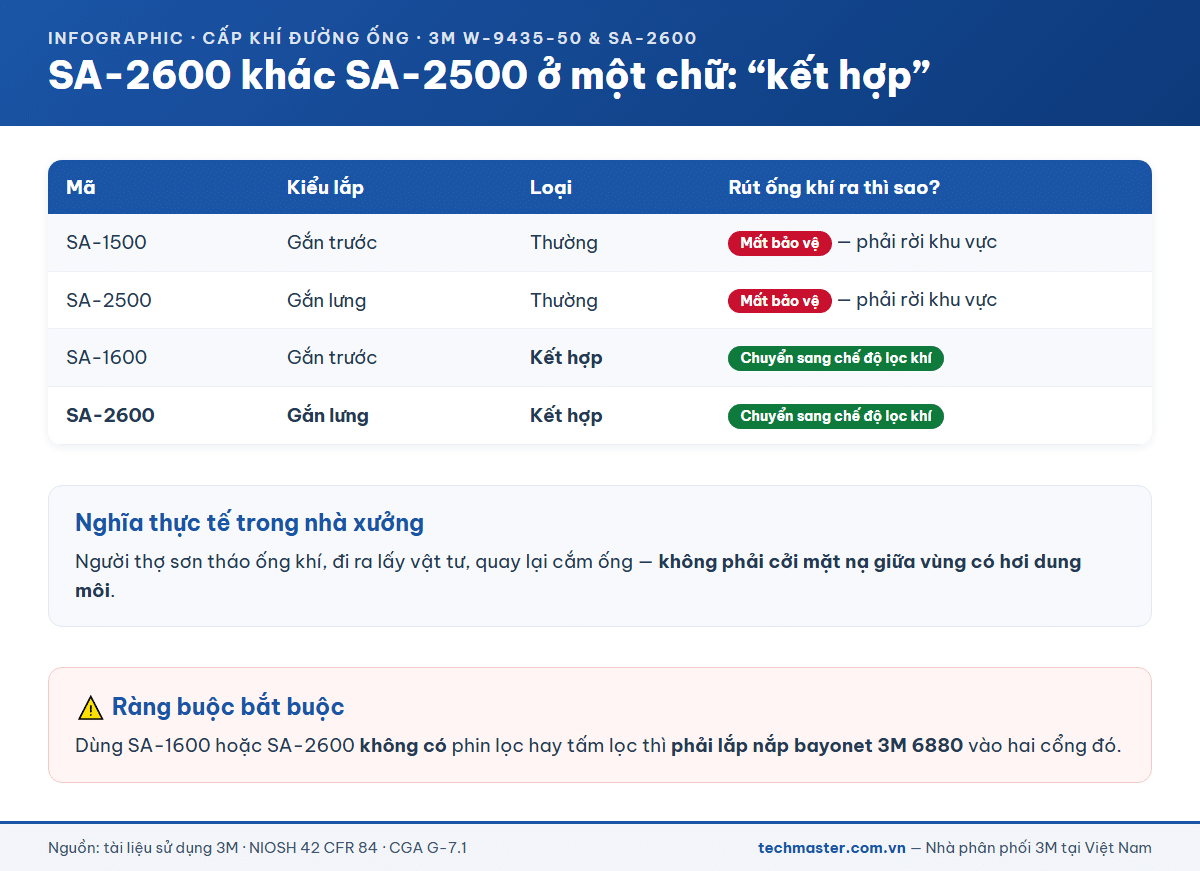

| Mã | Kiểu lắp | Loại | Rút ống khí ra thì sao? |
|---|---|---|---|
| SA-1500 | Gắn trước | Thường | Mất bảo vệ — phải rời khu vực |
| SA-2500 | Gắn lưng | Thường | Mất bảo vệ — phải rời khu vực |
| SA-1600 | Gắn trước | Kết hợp | Mặt nạ chuyển sang chế độ lọc khí |
| SA-2600 | Gắn lưng | Kết hợp | Mặt nạ chuyển sang chế độ lọc khí |
Tài liệu sử dụng của 3M viết thẳng: khi ngắt khỏi nguồn khí, ống thở đôi loại kết hợp SA-1600 và SA-2600 dùng cùng mặt nạ, phin lọc và tấm lọc được duyệt sẽ chuyển thành thiết bị lọc khí, và tuỳ chất ô nhiễm cùng nồng độ, điều này giúp việc đi vào và rút ra khỏi khu vực làm việc dễ hơn mà vẫn giữ được bảo vệ hô hấp.
Dịch sang ngôn ngữ nhà xưởng: người thợ sơn trong buồng sơn có thể tháo ống khí ra, đi ra ngoài lấy vật tư, quay lại cắm ống — không phải cởi mặt nạ giữa vùng có hơi dung môi. Với SA-2500 thì không.
Có một ràng buộc đi kèm phải nhớ: nếu dùng SA-1600 hoặc SA-2600 mà không lắp phin lọc hay tấm lọc, bắt buộc phải lắp nắp bayonet 3M 6880 vào hai cổng đó.
Bốn họ ống dẫn khí — khác nhau chủ yếu ở chỗ NỐI ĐƯỢC hay KHÔNG
| Họ ống | Đường kính trong | Kiểu đầu nối | Nối nhiều đoạn? |
|---|---|---|---|
| W-9435-25 / -50 / -100 (07010 / 07011 / 07012) |
3/8 in | Industrial Interchange | Có, nhưng có điều kiện |
| W-9445-25 / -50 / -100 | 3/8 in | Schrader Twist Lock | Có, cùng điều kiện |
| W-2929 (ống xoắn) | 3/8 in | Industrial Interchange | Không. Chỉ dùng đơn đoạn |
| W-3020 (07033 / 07034 / 07035) |
1/2 in | Áp suất thấp | Không. Chỉ dùng đơn đoạn |
Một chi tiết dễ gây tranh cãi khi làm hồ sơ: W-9445 và W-2929SR chỉ là số catalog. NIOSH cấp phép theo mã W-9435 và W-2929 với đầu nối thay thế. Nếu hồ sơ thầu yêu cầu “số phê duyệt NIOSH của W-9445”, bên bán sẽ không bao giờ đưa được đúng thứ đang bị hỏi.
Điều kiện nối ống phụ thuộc vào… mặt nạ, không phải vào ống
Đây là chỗ dễ mất tiền nhất trong cả cụm, và nó nằm trong chính tài liệu 3M — ở hai bảng khác nhau.
- Bảng dành cho hệ dùng mặt nạ cả mặt Ultimate FX FF-400 Series cho phép ghép tới ba đoạn W-9435 hoặc W-9445 (25, 50 hoặc 100 ft) theo bất kỳ tổ hợp nào, tổng không quá 300 ft.
- Bảng dành cho mọi mặt nạ được NIOSH duyệt khác — tức 6000, 7500, 7800S, 6000DIN — có chú thích ngược lại: đoạn 25 ft và 50 ft không được ghép với nhau; chỉ đoạn 100 ft mới ghép được, tối đa 300 ft tức ba đoạn.
Hệ quả rất cụ thể: khách muốn có 30 m đường khí và định mua hai cuộn W-9435-50 để ghép thì cách đó chỉ hợp lệ nếu hệ dùng mặt nạ FF-400 Series. Dùng mặt nạ 6800 hay 7800S thì phải mua thẳng W-9435-100. Ghép hai cuộn 50 ft trong trường hợp đó là tự đưa hệ ra ngoài phạm vi được duyệt, dù cả hai cuộn đều là hàng chính hãng.
Nếu nhà máy đang phân vân giữa cấp khí đường ống và thiết bị lọc khí cấp điện, bài so sánh PAPR TR-300 với mặt nạ lọc thường đặt vấn đề ở tầng trên: chọn nguyên lý trước, chọn mã sau.
Chọn theo ba câu hỏi, không chọn theo tên ngành
- Người thợ có phải rời khu vực giữa ca không? Có, và khu vực vẫn còn hơi hoặc bụi → cần loại kết hợp, tức SA-1600 hoặc SA-2600.
- Ống chạy bao xa từ panel tới vị trí làm việc? Con số này quyết định chọn 25, 50 hay 100 ft — và quyết định luôn dải áp suất phải chỉnh, chứ không phải chọn cho “dư ra”.
- Đang dùng mặt nạ nào? Câu này quyết định có được ghép ống hay không, và dùng bảng áp suất nào.
Trả lời xong ba câu đó thì đơn hàng gần như tự viết: một cuộn Bảo hộ 3M W-9435-50 cho mỗi vị trí làm việc trong bán kính 15 m tính từ panel, cộng một bộ Bảo hộ 3M SA-2600 cho mỗi người đeo — ống thở là đồ dùng cá nhân, không luân phiên giữa người này với người khác như cuộn ống nằm dưới sàn.
Vị trí lắp cũng đáng cân nhắc: bản gắn lưng như SA-2600 giữ vùng ngực và tầm tay trống, hợp với người phải cúi, chui, thao tác sát bề mặt — dạng công việc điển hình trong sơn công nghiệp và sơn ô tô và đóng tàu. Bản gắn trước SA-1600 dễ với tay chỉnh núm lưu lượng hơn.
Ba con số nên đọc trước khi ký đơn hàng
- 125 psig (8,75 kg/cm²) — trần áp suất đường ống, cảnh báo lặp lại ba lần trong tài liệu 3M.
- 4 đến 15 cfm (113 đến 425 lpm) — dải lưu lượng mà NIOSH yêu cầu theo 42 CFR 84, mục 84.150. Chính vì phải nằm trong dải này mà bảng áp suất theo chiều dài ống mới là điều kiện chứng nhận, không phải khuyến nghị.
- 43 °C (110 °F) — 3M khuyến nghị khí vào vùng thở không nóng hơn mức này. Ở nhà xưởng Việt Nam mùa hè, đây là con số phải đo chứ không phải giả định.
Chi tiết bảng áp suất theo từng chiều dài nằm ở bài áp suất cấp khí theo chiều dài ống. Phần chuẩn và chất lượng khí nằm ở bài khí thở Grade D và chuẩn NIOSH kiểu C.
Câu hỏi thường gặp
W-9435-50 và SA-2600 có mua riêng lẻ được không?
Được, cả hai đều là chi tiết thay thế bán rời. Nhưng cả hai đều chỉ là một phần của hệ được NIOSH duyệt — tài liệu 3M ghi rõ ống dẫn khí là một phần của hệ được duyệt, không phải thiết bị độc lập. Muốn hệ hợp lệ phải đủ đầu đội hoặc mặt nạ, ống thở, van điều khiển khí và ống dẫn khí nén, dùng đúng tổ hợp ghi trên nhãn phê duyệt NIOSH đi kèm thiết bị điều khiển khí.
Mua hai cuộn W-9435-50 nối lại thành 100 ft có được không?
Chỉ được nếu hệ dùng mặt nạ cả mặt Ultimate FX FF-400 Series. Với mọi mặt nạ được NIOSH duyệt khác, tài liệu 3M ghi rõ đoạn 25 ft và 50 ft không được ghép với nhau; chỉ đoạn 100 ft mới ghép được, tối đa ba đoạn tương đương 300 ft. Trường hợp đó phải mua thẳng W-9435-100.
SA-2600 có gắn được vào mũ trùm Versaflo không?
Không. SA-2600 là ống thở đôi có hai đầu bayonet, gắn vào mặt nạ nửa mặt 6000 và 7500 Series, mặt nạ cả mặt 7800S, 6000 và 6000DIN, và Ultimate FX FF-400 Series. Đây là hai họ thiết bị khác nhau: mũ trùm Versaflo dùng ống thở riêng của dòng Versaflo.
Ống thở SA-2600 làm bằng vật liệu gì?
Trang sản phẩm 3M ghi vật liệu là vinyl, màu đen, thuộc dòng SA-2000, kiểu gắn lưng. Vì là vinyl nên dung môi hữu cơ có thể ăn mòn hoá học vật liệu ống — bảng xử lý sự cố của 3M liệt kê tiếp xúc dung môi hữu cơ là nguyên nhân làm ống thở nứt hoặc vỡ.
