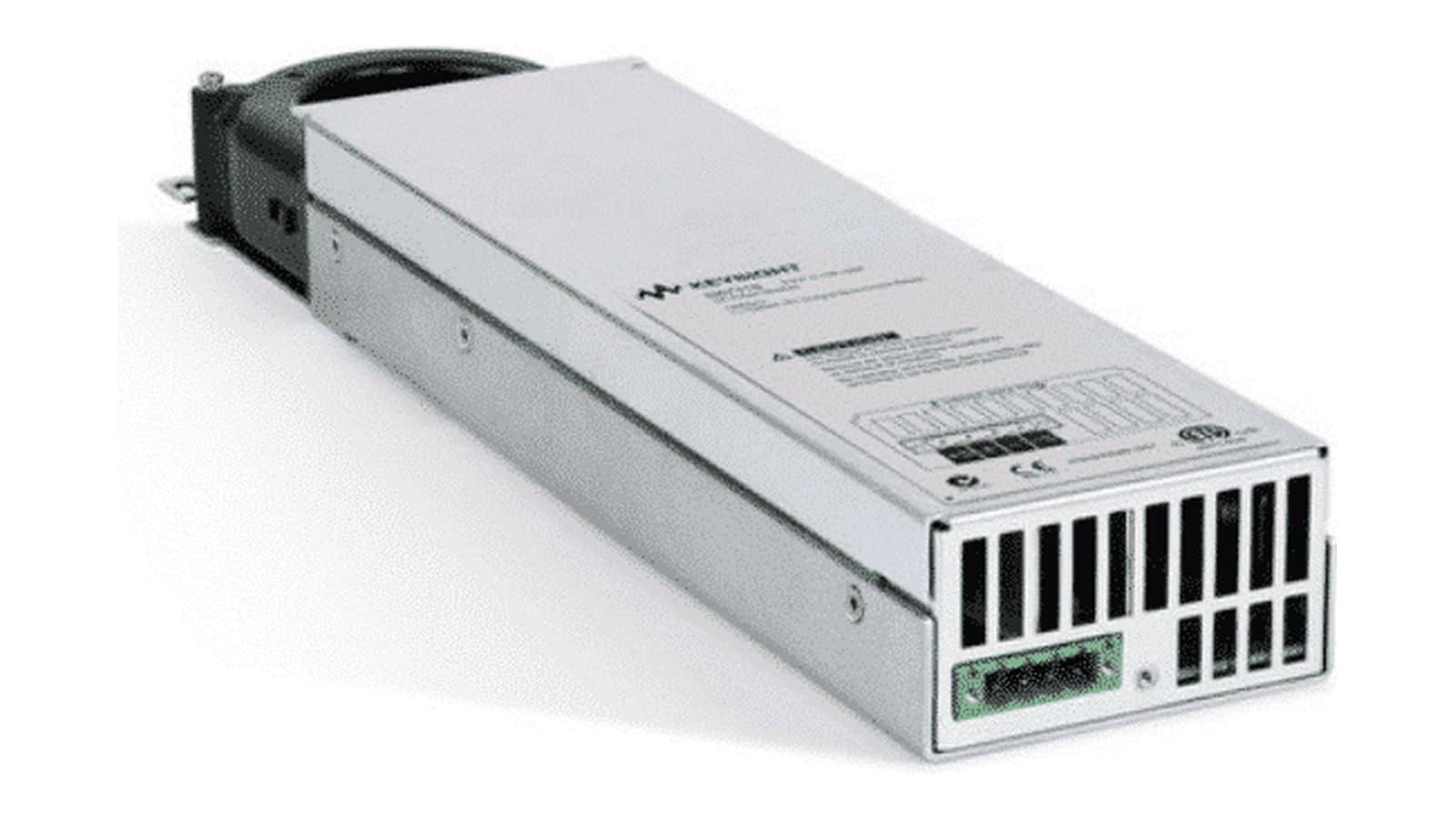

Keysight N6731B là mô-đun nguồn DC cơ bản 0–5 V, 0–10 A, 50 W của dòng N6700. Đây không phải một bộ nguồn đứng riêng: module chỉ chạy khi lắp vào khung N6700C, N6701C, N6702C hoặc máy phân tích nguồn N6705C. Cùng họ còn có N6741B (5 V nhưng 100 W), năm model 50 W khác điện áp từ N6732B đến N6736B, và nhóm hiệu năng cao N675xA. Bài này đặt N6731B cạnh các model đó, rồi đi qua cách chọn khung, module và tùy chọn. Mọi con số lấy từ Specifications Guide N6700-90001 (Edition 13, tháng 3/2026) của Keysight.
Keysight N6731B nằm ở đâu trong họ N6700?
Keysight chia module nguồn N6700 thành nhiều nhóm. Nhóm DC Power cơ bản gồm N673xB (50 W), N674xB (100 W) và N677xA (300 W). Nhóm hiệu năng cao là N675xA, nhóm chính xác là N676xA, và nhóm SMU là N678xA. N6731B là model điện áp thấp nhất của nhóm 50 W cơ bản.

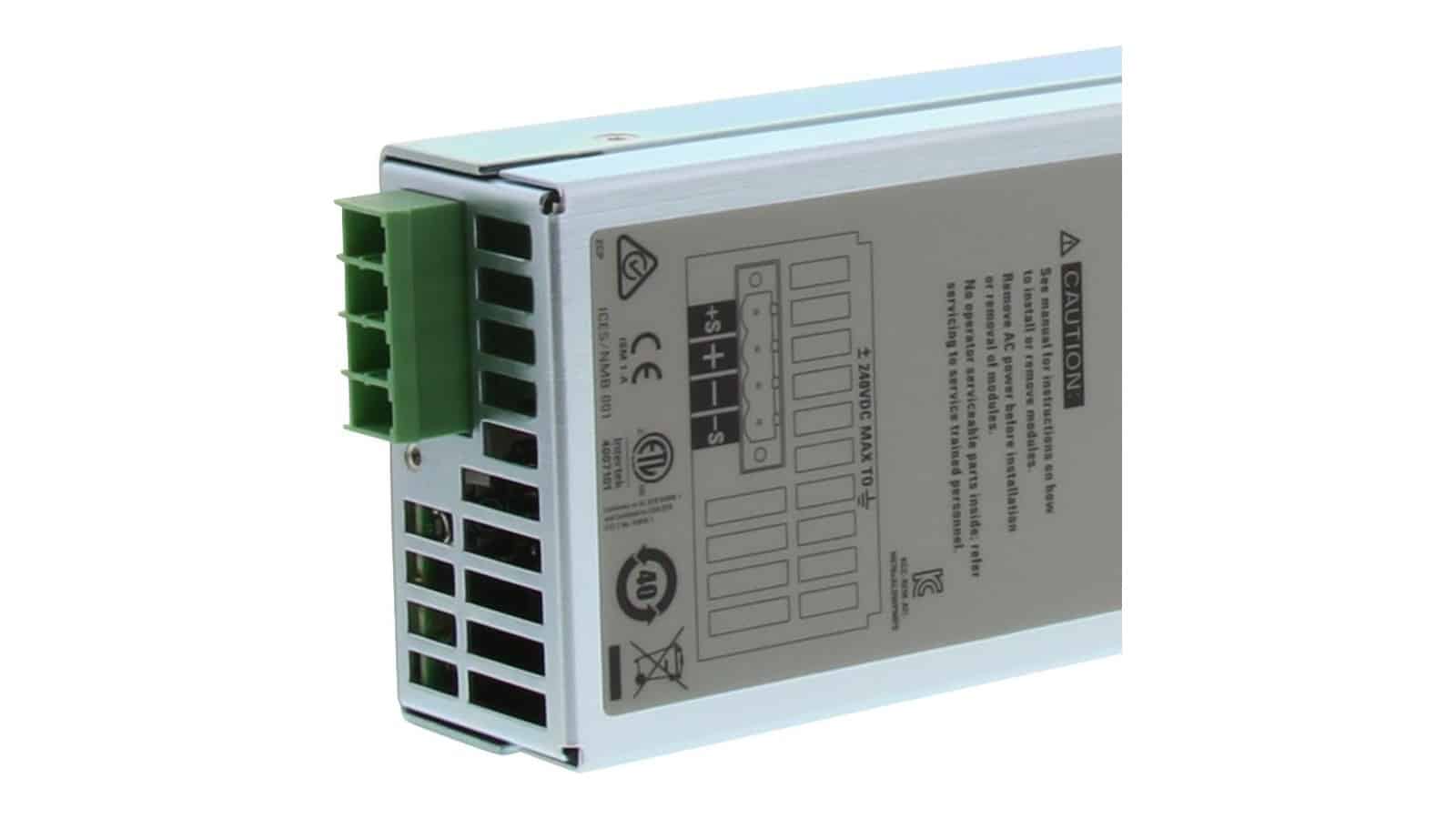

Theo trang sản phẩm Keysight, module cơ bản cho đầu ra ổn định, bảo vệ thiết bị và phép đo chính xác. Mỗi module chỉ có một dải: điện áp và dòng được lập trình từ 0 V, 0 A đến giá trị định mức. Module cơ bản rộng một khe, nên một khung lắp được bốn module. Đầu nối có khớp tháo nhanh, cấp nguồn bằng 2 dây hoặc 4 dây remote sense.
N6731B thông số: con số nào quyết định việc chọn
Bảng dưới là các thông số bảo đảm của N6731B ở 23 °C ±5 °C, sau 30 phút làm nóng:
| Thông số | N6731B |
|---|---|
| Đầu ra DC | 0–5 V, 0–10 A, 50 W |
| Gợn sóng và nhiễu CV (20 Hz – 20 MHz) | 10 mV đỉnh-đỉnh, 2 mV rms |
| Nhiễu CC | 8 mA rms |
| Độ chính xác lập trình | Áp ±(0,1% + 19 mV); dòng ±(0,15% + 20 mA) |
| Độ chính xác đo | Áp ±(0,1% + 20 mV); dòng ±(0,15% + 20 mA) |
| Điều chỉnh theo tải | 5 mV; 2 mA |
| Phục hồi quá độ (tải 50% ↔ 100%) | < 200 µs, về trong dải ±0,08 V |
Ngoài phần bảo đảm, guide còn ghi các đặc tính bổ sung: dải lập trình 15 mV – 5,1 V và 60 mA – 10,2 A, độ phân giải lập trình 3,5 mV và 7 mA. Thời gian lên/xuống áp với tải trở đầy là 20 ms, xác lập tới 0,1% trong 100 ms. OVP chỉnh được tới 7,5 V, độ chính xác 0,25% + 50 mV, cắt đầu ra trong 50 µs. Dòng ra giảm 1% cho mỗi °C trên 40 °C.

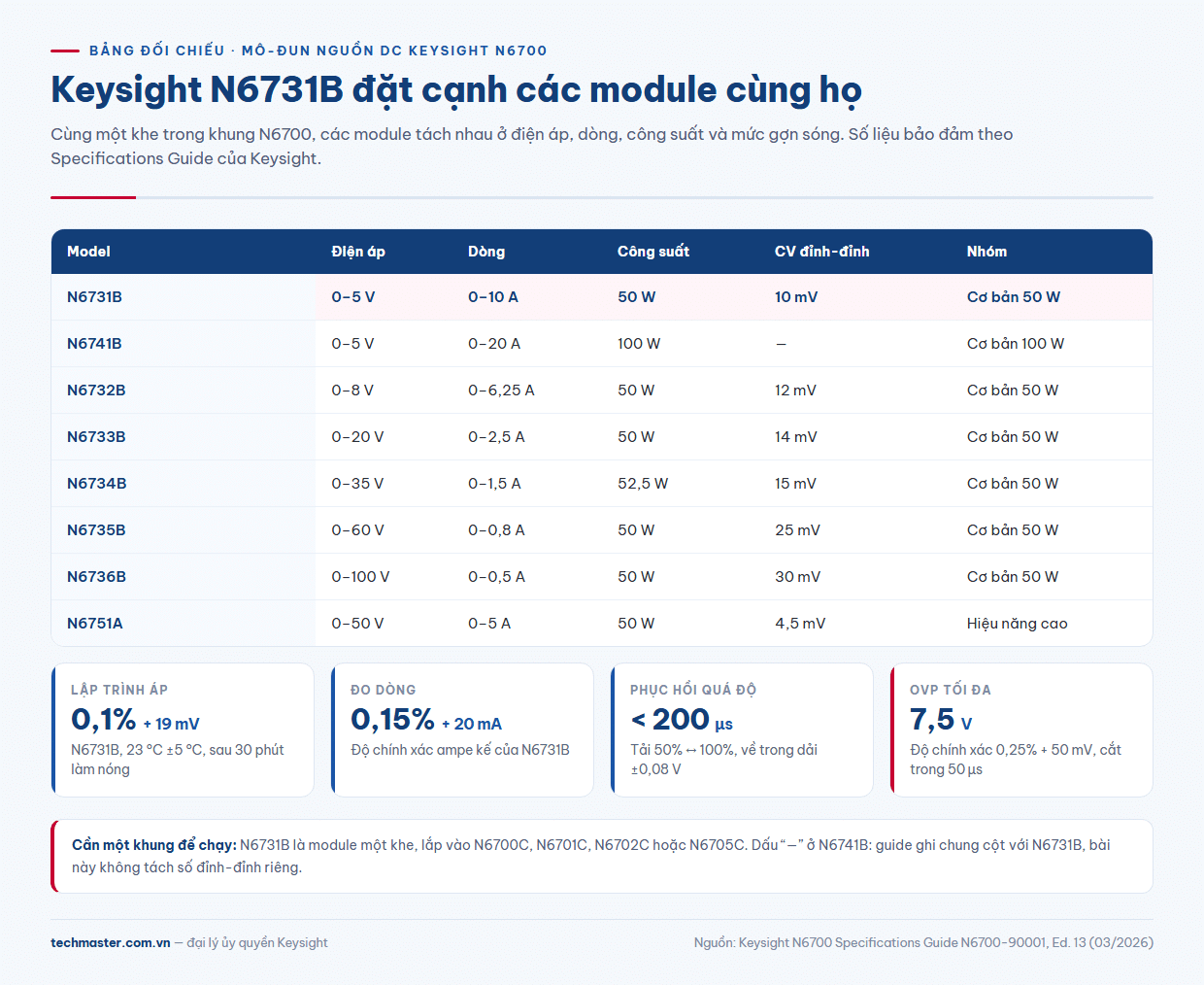

So sánh N6731B với N6741B: cùng 5 V, khác công suất
N6741B dùng chung cột thông số với N6731B trong guide của Keysight, nhưng dòng tăng lên 0–20 A và công suất 100 W. Hai model có cùng độ chính xác lập trình áp 0,1% + 19 mV, cùng độ phân giải 3,5 mV. N6741B lập trình dòng tới 20,4 A.
Ba khác biệt cần biết trước khi đặt hàng:
- Ngân sách công suất khung: bốn N6731B dùng 200 W, chỉ một nửa khung N6700C 400 W. Bốn N6741B dùng trọn 400 W.
- Tùy chọn rơ-le: Option 760 (ngắt đầu ra và đảo cực) không có cho N6741B. N6731B có cả Option 760 và Option 761.
- Dòng tải thực tế: nếu mạch 3,3 V hay 5 V của bạn kéo dưới 10 A, N6731B là đủ. Trên 10 A mới cần N6741B.
Bộ nguồn DC Keysight 50 W: N6731B đến N6736B
Sáu model N673xB cùng công suất khoảng 50 W, chỉ khác điểm điện áp và dòng. Điện áp càng cao thì dòng càng thấp và gợn sóng càng lớn:
| Model | Điện áp | Dòng | Công suất | CV đỉnh-đỉnh |
|---|---|---|---|---|
| N6731B | 0–5 V | 0–10 A | 50 W | 10 mV |
| N6732B | 0–8 V | 0–6,25 A | 50 W | 12 mV |
| N6733B | 0–20 V | 0–2,5 A | 50 W | 14 mV |
| N6734B | 0–35 V | 0–1,5 A | 52,5 W | 15 mV |
| N6735B | 0–60 V | 0–0,8 A | 50 W | 25 mV |
| N6736B | 0–100 V | 0–0,5 A | 50 W | 30 mV |
Quy tắc chọn rất đơn giản: lấy model có điện áp tối đa vừa cao hơn điện áp làm việc, cộng thêm phần sụt áp trên dây nếu dùng remote sense. Ví dụ, mạch 5 V cần bù 0,5 V trên dây thì 5 V của N6731B đã sát giới hạn. Khi đó N6732B (8 V, 6,25 A) an toàn hơn, miễn là dòng tải dưới 6,25 A. Đây là lỗi hay gặp khi chỉ nhìn tên điện áp danh định.
Khi nào nên lên N6751A thay vì N6731B?
N6751A cũng là module 50 W một khe, nhưng thuộc nhóm hiệu năng cao N675xA: 0–50 V, 0–5 A. Theo guide, gợn sóng CV chỉ 4,5 mV đỉnh-đỉnh và 0,35 mV rms. Độ chính xác lập trình áp là 0,06% + 19 mV, đo áp 0,05% + 20 mV, đo dòng 0,1% + 4 mA. Thời gian phục hồi quá độ dưới 100 µs.
Nói gọn: N6731B đủ cho cấp nguồn logic, nuôi mạch phụ trợ và điều khiển đồ gá trong ATE. N6751A đáng chọn khi bạn đo dòng tiêu thụ nhỏ, cần nhiễu thấp hơn hoặc cần một module phủ nhiều mức điện áp. Nếu cần tới 300–500 W, nhóm N6753A–N6756A chiếm hai khe mỗi module, nên khung chỉ còn chỗ cho hai module như vậy.

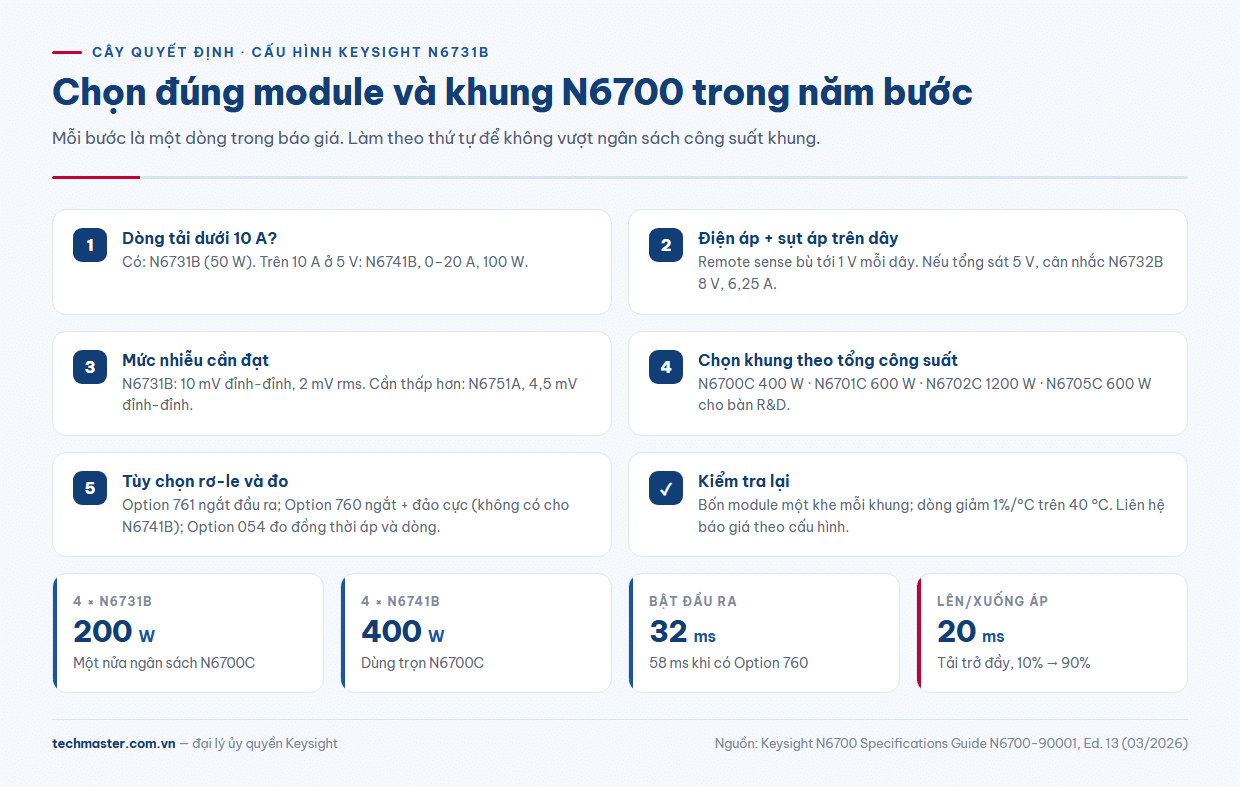

Chọn khung N6700 và tùy chọn cho N6731B
Vì N6731B là module, cấu hình đúng bắt đầu từ khung máy. Theo guide, công suất cấp cho tất cả module trong khung là 400 W (N6700C), 600 W (N6701C), 1200 W (N6702C) và 600 W (N6705C). N6702C chỉ cấp tối đa 600 W khi cắm lưới 100–180 VAC.
- Giá ATE 1U: N6700C, N6701C hoặc N6702C. Bài so sánh khung nguồn N6702C đi sâu vào ba khung này.
- Bàn thí nghiệm: N6705C. Module lắp trong N6705C có thêm chế độ xem dạng sóng, tạo dạng sóng tùy ý và ghi dữ liệu. Cọc ra mặt trước chịu tối đa 20 A.
- Option 761: rơ-le ngắt đầu ra. Option 760: ngắt và đảo cực, làm thời gian bật đầu ra tăng từ 32 ms lên 58 ms.
- Option 054: đo đồng thời áp và dòng, danh sách lệnh SCPI, đọc mảng và tốc độ lấy mẫu lập trình được (chỉ qua giao tiếp từ xa).
Hai đầu ra cùng định mức có thể nối song song hoặc nối tiếp. Ví dụ hai N6731B song song cho 5 V với dòng lớn hơn, trong giới hạn công suất khung. Bài kiến trúc nguồn đa kênh N6700 cho ATE giải thích cách ghép kênh trong hệ thống.
N6731B giá và cách đặt hàng đúng cấu hình
N6731B giá phụ thuộc vào tùy chọn rơ-le, Option 054 và khung máy đi kèm, nên Techmaster báo giá theo từng cấu hình. Bạn chỉ cần gửi điện áp làm việc, dòng tải, số kênh và môi trường dùng (giá ATE hay bàn R&D), kỹ sư sẽ kiểm tra ngân sách công suất và đề xuất tổ hợp module phù hợp. Vui lòng liên hệ báo giá qua trang mô-đun nguồn DC Keysight N6731B.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Bạn có thể xem thêm các model khác trên trang Keysight của Techmaster, hoặc bài so sánh N6705C và cách chọn module N6700 cho bốn khe.
Câu hỏi thường gặp
Keysight N6731B có dùng độc lập được không?
Không. N6731B là module, phải lắp vào khung N6700C, N6701C, N6702C hoặc máy phân tích nguồn N6705C. Giao tiếp LAN, USB, GPIB nằm ở khung máy.
N6731B và N6741B khác nhau thế nào?
Cả hai đều 0–5 V. N6731B cho 0–10 A, 50 W; N6741B cho 0–20 A, 100 W. Option 760 không có cho N6741B.
Một khung N6700C lắp được bao nhiêu N6731B?
Bốn module, vì N6731B rộng một khe. Bốn N6731B dùng 200 W, nằm trong ngân sách 400 W của N6700C.
