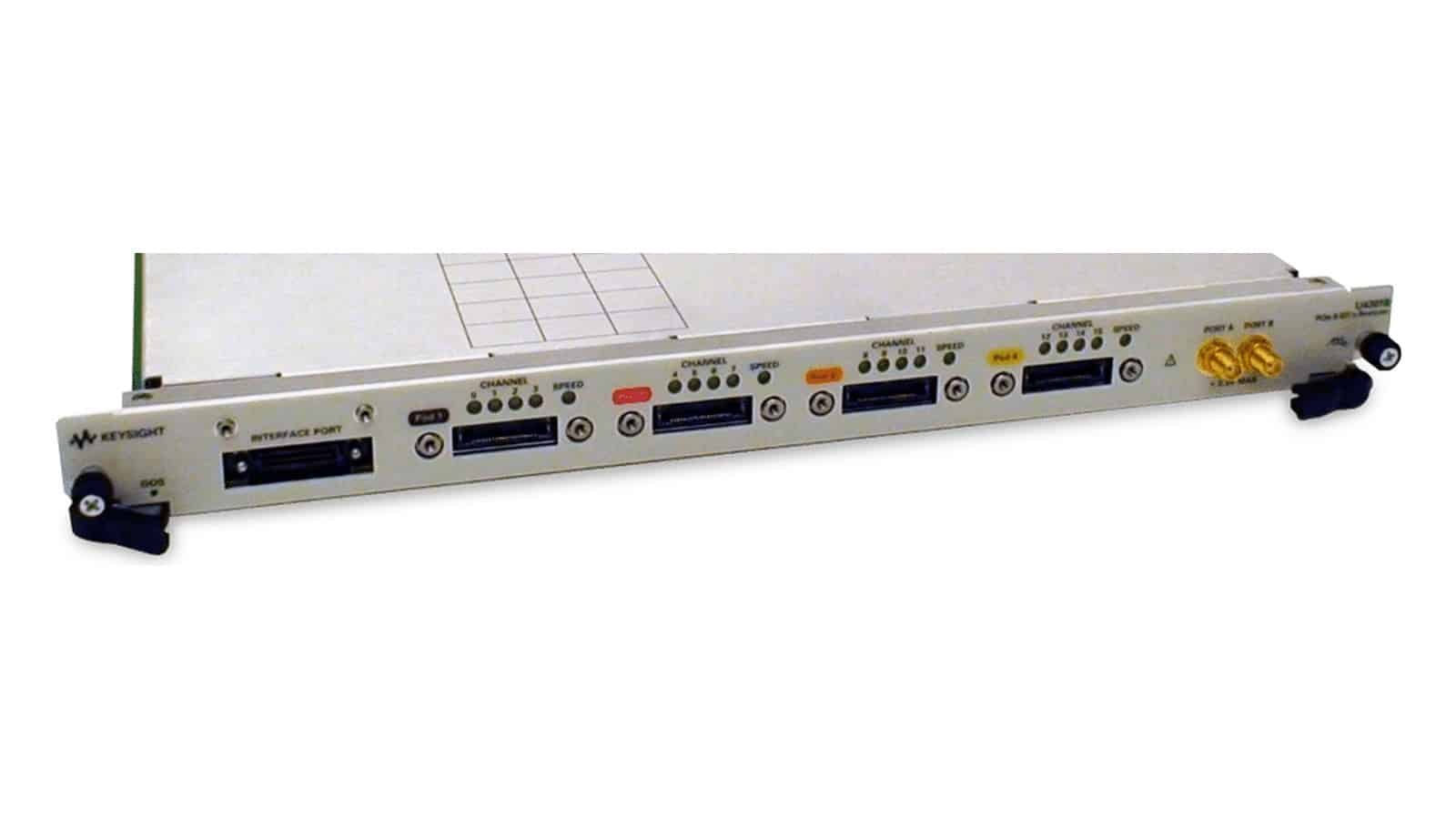

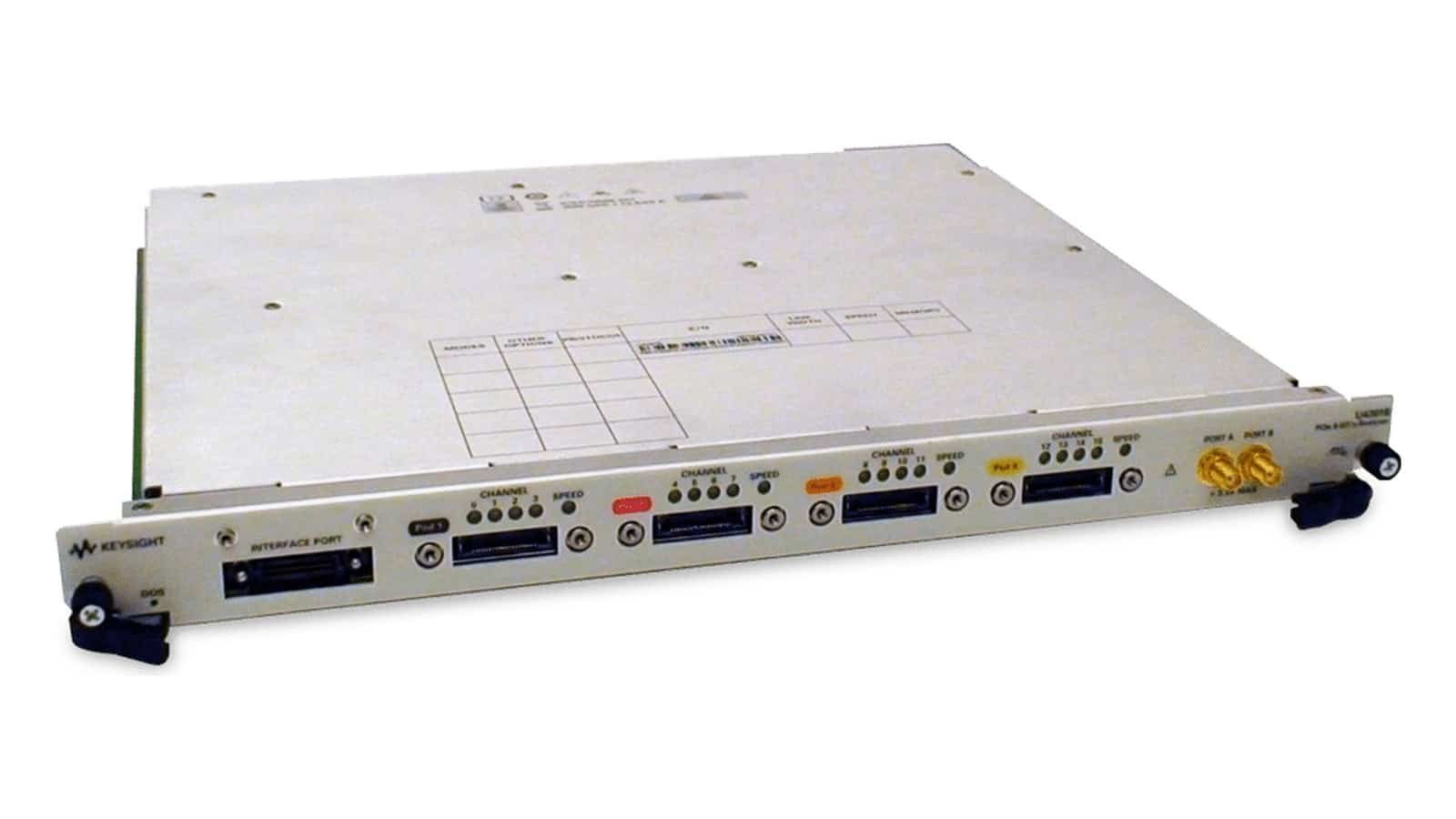

Keysight U4301B là module phân tích giao thức PCI Express 3.0 dạng blade AXIe, bắt và giải mã lưu lượng PCIe từ Gen1 (2,5 GT/s) tới Gen3 (8 GT/s), độ rộng liên kết x1 đến x16. Bài này đi theo trình tự gỡ lỗi thực tế: lắp hệ thống, chọn đầu dò, đặt trigger, đọc huấn luyện liên kết (LTSSM) và cân bằng (equalization). Một lưu ý quan trọng trước khi bắt đầu: Keysight đã chuyển U4301B sang trạng thái ngừng sản xuất (vẫn còn hỗ trợ), và sản phẩm thay thế được Keysight chỉ định là P5552A PCIe 5.0 Protocol Analyzer. Số liệu lấy từ data sheet 5992-0148EN và trang sản phẩm Keysight.
Không phải máy phân tích logic Keysight: U4301B thực chất là gì?
Trong danh mục, U4301B hay được xếp chung nhóm với máy phân tích logic Keysight vì cùng phục vụ gỡ lỗi hệ thống số. Nhưng về bản chất, đây là máy phân tích giao thức: nó không lấy mẫu mức logic trên từng chân, mà khôi phục dữ liệu nối tiếp PCIe, giải mã thành gói tin (TLP, DLLP, ordered set) và hiển thị trong cửa sổ Packets. Với bus song song như DDR, hãy dùng module phân tích logic, ví dụ ứng dụng Keysight U4154B đo bus DDR/LPDDR. Bức tranh tổng thể về hai nhóm thiết bị này có trong bài máy phân tích logic Keysight cho gỡ lỗi hệ thống số.
Cũng cần đọc đúng thế hệ PCIe. Data sheet của Keysight ghi rõ U4301B hỗ trợ Gen1, Gen2 và Gen3, kèm phân tích L1 substate của PCIe 3.1 và hỗ trợ SRIS (đồng hồ tham chiếu tách rời có SSC). U4301B không đo được PCIe Gen4 hay Gen5. Thông tin ghi “tới Gen4/5” cho model này là không khớp tài liệu Keysight.

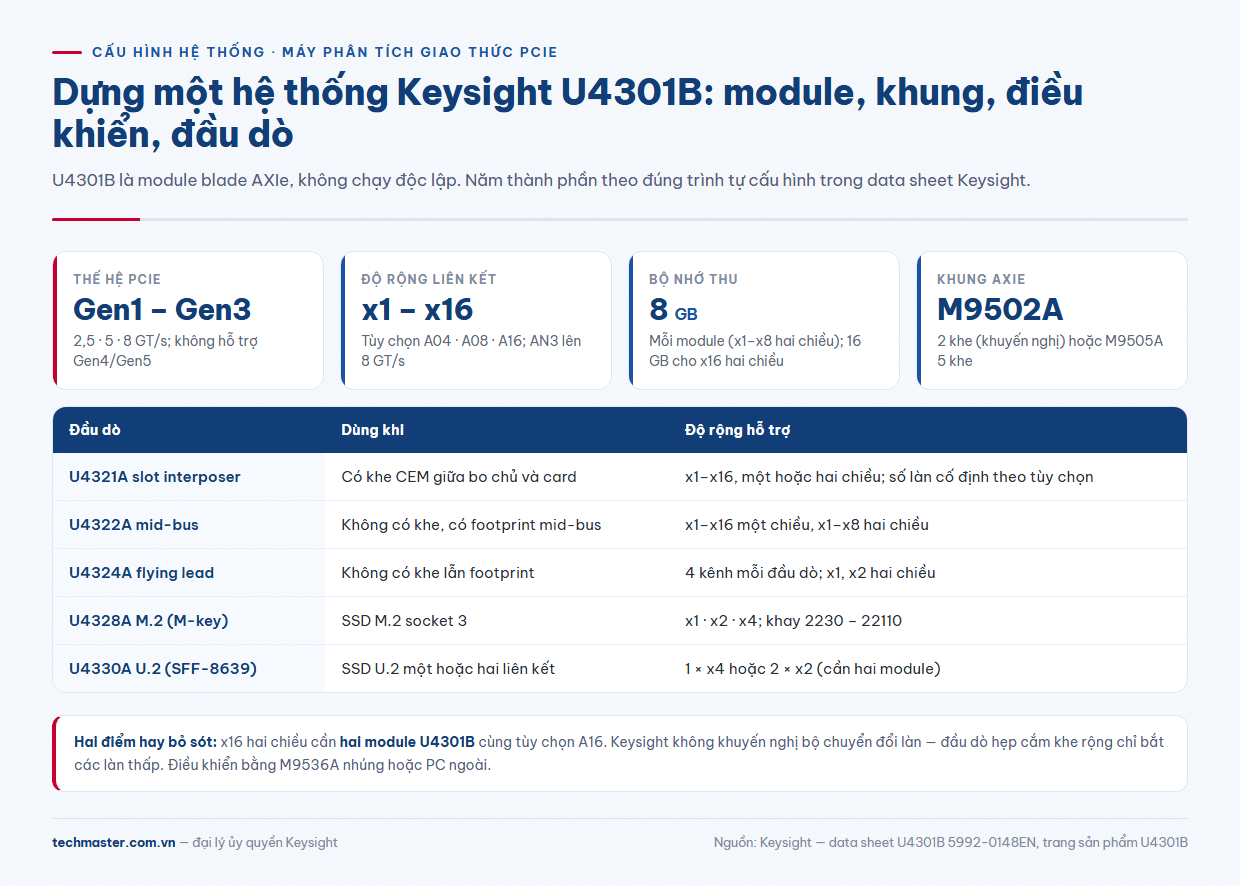

Bước 1: dựng hệ thống Keysight U4301B
U4301B không chạy độc lập. Data sheet chia cấu hình thành năm bước:
- Module phân tích: cấu hình gốc là x1, 5 GT/s, bộ nhớ thu 8 GB. Nâng độ rộng liên kết bằng tùy chọn A04, A08 hoặc A16; nâng lên Gen3 8 GT/s bằng tùy chọn AN3. Phần mềm LTSSM, AHCI, NVMe và phân tích hiệu năng đã có sẵn trong cấu hình gốc.
- Khung máy: Keysight khuyến nghị khung AXIe hai khe M9502A, hoặc khung năm khe M9505A.
- Bộ điều khiển: bộ điều khiển nhúng M9536A, hoặc PC ngoài nối qua M9045B và cáp Y1200B (laptop), M9048A và cáp Y1202A (desktop).
- Đầu dò: chọn theo điểm đo trên bo mạch (xem bước 2).
- Bộ kích thích (tùy chọn): U4305B PCIe Gen3 exerciser khi cần kiểm thử kích thích – đáp ứng.
Một điểm hay bị bỏ sót khi lập cấu hình: phân tích x16 hai chiều cần hai module U4301B cùng mang tùy chọn A16. Bộ nhớ thu là 8 GB mỗi module cho x1 đến x8 hai chiều, và 16 GB cho x16 hai chiều. Module x1 hoặc x4 có thể nâng độ rộng liên kết bằng bản quyền U4301BU-AFP đến U4301BU-FFP.
Bước 2: chọn đầu dò – interposer, mid-bus hay hàn dây
Các đầu dò của U4301B dùng công nghệ ESP (equalizing snoop probe) của Keysight. Chọn theo điểm tiếp cận tín hiệu:
- U4321A solid-slot interposer: cắm giữa khe CEM và card cần đo, x1 đến x16, một hoặc hai chiều. Độ rộng làn cố định theo tùy chọn A01, A04, A08, A16 vì kích thước đầu nối phụ thuộc số làn.
- U4322A mid-bus probe: dùng khi bo mạch không có khe PCIe nhưng có footprint mid-bus; x1 đến x16 một chiều hoặc x1 đến x8 hai chiều.
- U4324A flying lead: hàn trực tiếp khi không có khe lẫn footprint mid-bus; 4 kênh mỗi đầu dò.
- U4328A M.2 (M-key) cho SSD M.2 x1/x2/x4, và U4330A U.2 (SFF-8639) cho một liên kết x4 hoặc hai liên kết x2 (liên kết kép cần hai module).
Keysight lưu ý: đầu dò hẹp hơn cắm vào khe rộng hơn sẽ chỉ bắt các làn thấp, và hãng không khuyến nghị hay hỗ trợ bộ chuyển đổi làn.
Bước 3: đặt trigger để bắt đúng sự kiện
U4301B cho phép kéo thả gói tin vào trigger, rồi nhấp đúp để định nghĩa tới mức bit. Với lỗi không gắn với một gói duy nhất, dùng trigger nâng cao theo trạng thái, kết hợp gói tin, bộ định thời, trigger ngoài hoặc trạng thái liên kết. Ví dụ trong data sheet là bắt một completion phản hồi chậm hơn 2 µs. Cổng trigger vào có trở kháng 50 Ω, tối đa 3,3 V; cổng ra 2,0 V; thời gian trigger tối thiểu 20 ns.

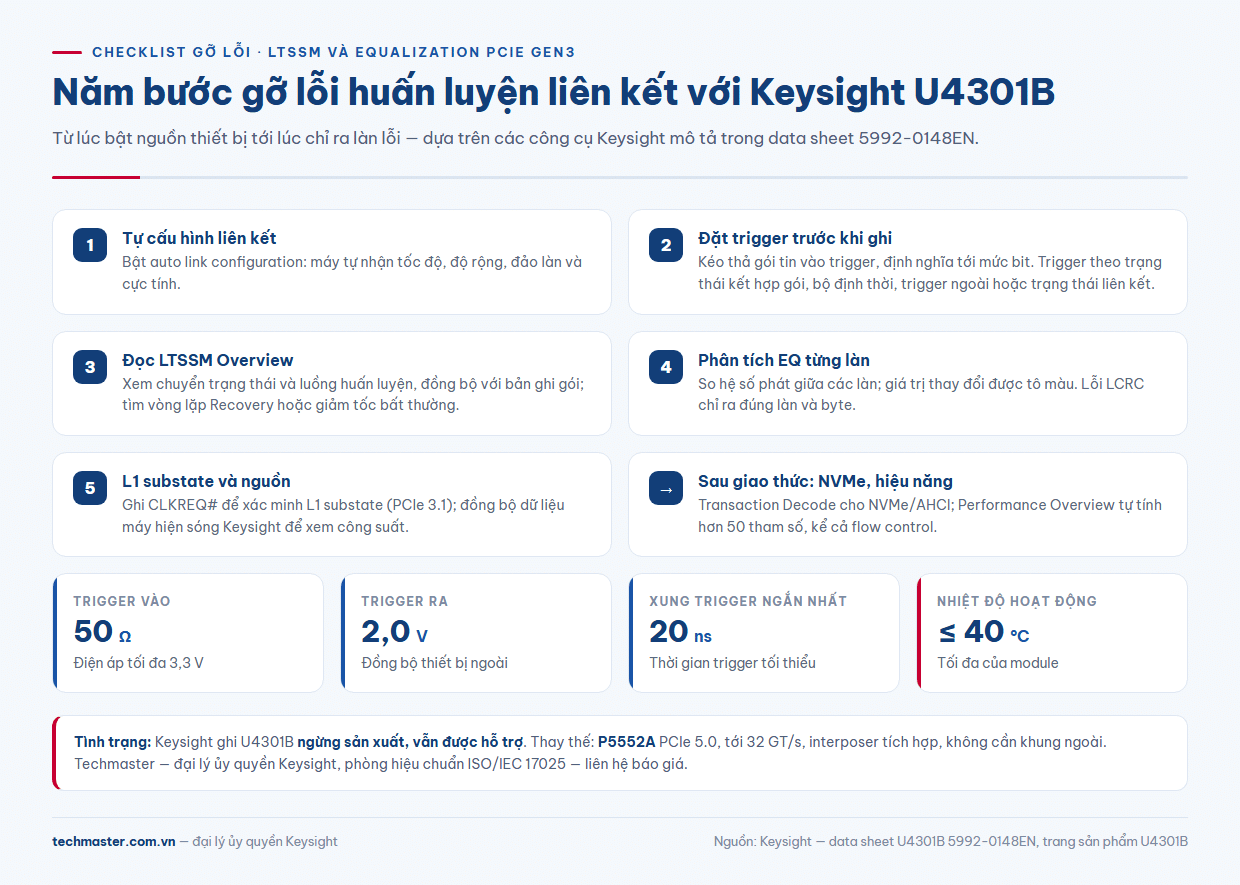

Bước 4: đọc LTSSM và quá trình cân bằng Gen3
Lỗi “card không lên Gen3” hay “liên kết tụt xuống x4” thường nằm ở huấn luyện liên kết. U4301B có màn hình LTSSM Overview hiển thị chuyển trạng thái và luồng huấn luyện, đồng bộ với bản ghi gói tin.
Với Gen3, quá trình cân bằng đòi hỏi xem hàng nghìn gói tin. Phân tích EQ của U4301B tóm tắt các tham số và bước chính, xử lý từng làn riêng và tô màu các giá trị hệ số phát khi chúng thay đổi. Quy trình gợi ý:
- Bật auto link configuration để máy tự nhận tốc độ, độ rộng, đảo làn và cực tính.
- Ghi từ lúc khởi động lại thiết bị, dùng bộ lọc gói đơn giản để ẩn training sequence khi chỉ cần xem TLP.
- Mở LTSSM Overview, tìm vòng lặp Recovery hoặc lần giảm tốc độ bất thường.
- Mở phân tích EQ, so hệ số phát giữa các làn để tìm làn lệch.
- Nếu nghi lỗi tiết kiệm năng lượng, ghi thêm tín hiệu CLKREQ# để xác minh L1 substate.
Lỗi dữ liệu được tô đỏ; với lỗi LCRC, máy chỉ ra đúng làn và byte chứa bit hỏng. Khi lỗi có gốc ở lớp vật lý (méo tín hiệu, jitter), bước tiếp theo là kiểm tra bộ thu bằng BERT, như mô tả trong bài kiểm thử PCIe 6.0 với BERT Keysight M8040A.
Bước 5: NVMe, AHCI và hiệu năng
Với SSD, tab Transaction Decode gom các gói PCIe thành giao dịch NVMe hoặc AHCI theo đặc tả. Performance Overview tự tính hơn 50 tham số, gồm độ trễ, mức sử dụng liên kết và tín dụng flow control, hiển thị chồng lên trục thời gian cùng ngắt và lỗi. Phân tích flow control giúp phát hiện cạn tín dụng header hoặc dữ liệu. Thêm U4305B để giả lập root complex hoặc end point.
U4301B thông số cần nhớ và U4301B giá
Tóm tắt U4301B thông số theo Keysight: PCIe Gen1–Gen3, x1–x16, bộ nhớ 8 GB mỗi module (16 GB cho x16 hai chiều), khung AXIe M9502A hoặc M9505A, nhiệt độ hoạt động tối đa 40 °C. Về U4301B giá: model đã ngừng sản xuất nên khả năng cung cấp phụ thuộc từng thời điểm; vui lòng liên hệ báo giá để Techmaster kiểm tra tình trạng hàng, phụ kiện đầu dò và hỗ trợ.
Nếu dự án đã chuyển sang PCIe Gen4 hoặc Gen5, sản phẩm thay thế Keysight chỉ định là P5552A, hỗ trợ từ 2,5 GT/s (Gen1) tới 32 GT/s (Gen5) với interposer tích hợp và không cần khung máy ngoài. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn cấu hình cho máy phân tích giao thức PCIe Keysight U4301B cũng như phương án chuyển đổi. Xem thêm các dòng thiết bị khác tại trang Keysight của Techmaster.
Câu hỏi thường gặp
Keysight U4301B hỗ trợ PCIe thế hệ nào?
Theo data sheet Keysight, U4301B hỗ trợ PCIe Gen1 (2,5 GT/s), Gen2 (5 GT/s) và Gen3 (8 GT/s), độ rộng liên kết x1 đến x16. Model này không hỗ trợ Gen4 hay Gen5.
U4301B có chạy độc lập được không?
Không. U4301B là module blade, lắp vào khung AXIe hai khe M9502A hoặc năm khe M9505A, điều khiển bằng bộ điều khiển nhúng M9536A hoặc PC ngoài.
U4301B còn sản xuất không, thay thế bằng model nào?
Keysight ghi U4301B ở trạng thái ngừng sản xuất nhưng vẫn được hỗ trợ. Sản phẩm thay thế là P5552A PCIe 5.0 Protocol Analyzer, hỗ trợ tới 32 GT/s.
