Máy hiện sóng Keysight DSOX3024G là bản 200 MHz, 4 kênh analog của dòng InfiniiVision 3000G X-Series. Trên giấy tờ nó chỉ là một máy hiện sóng tầm trung; trên bàn làm việc, nó là năm thiết bị gộp trong một khung máy — máy hiện sóng, máy phân tích giao thức, máy phân tích đáp ứng tần số (Bode), máy phát sóng tùy ý 20 MHz, vôn kế 3 chữ số và bộ đếm/tổng 8 chữ số. Chính cấu hình “nhiều máy trong một” quyết định máy này hợp với ngành nào, chứ không phải con số 200 MHz.

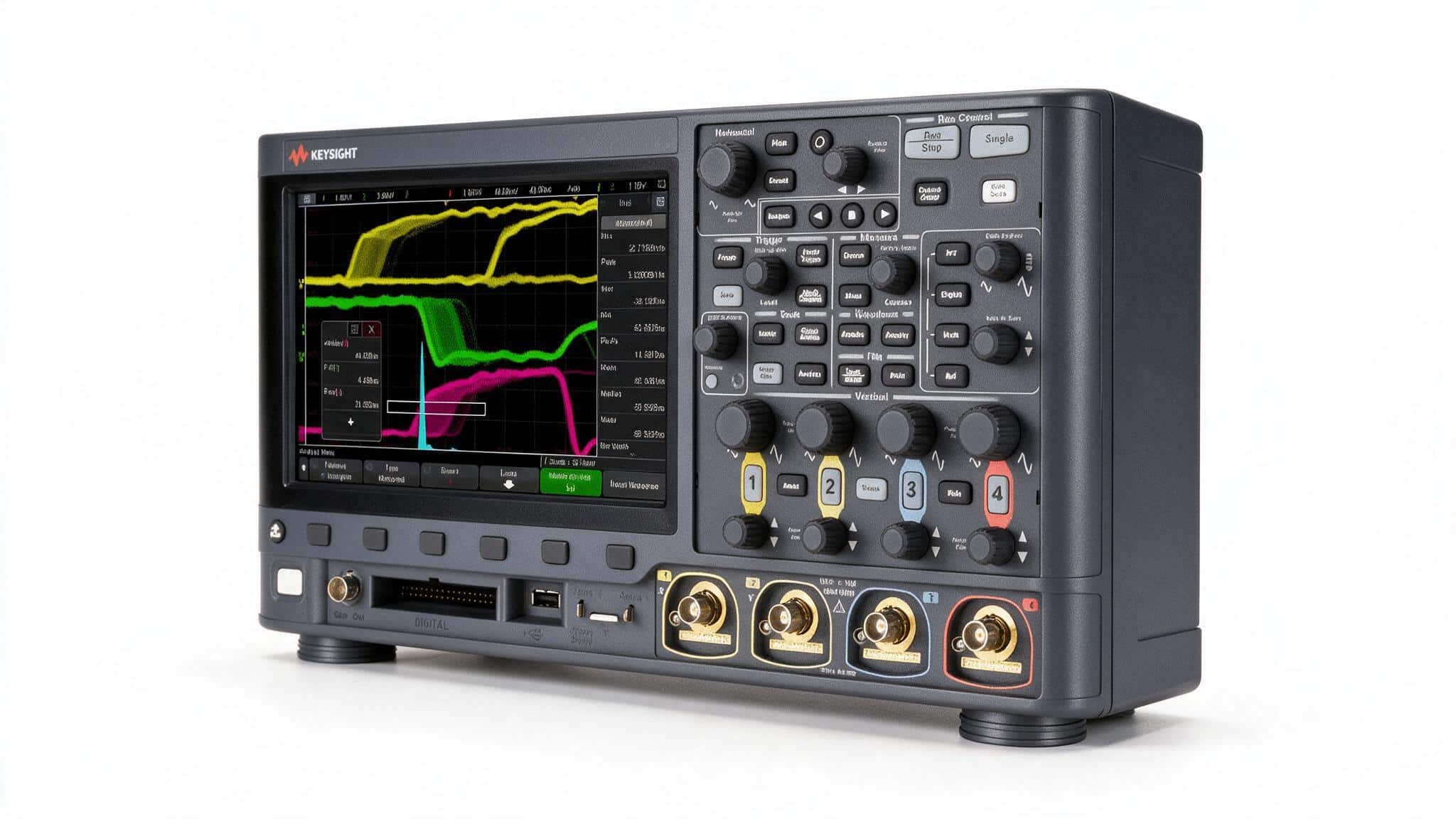

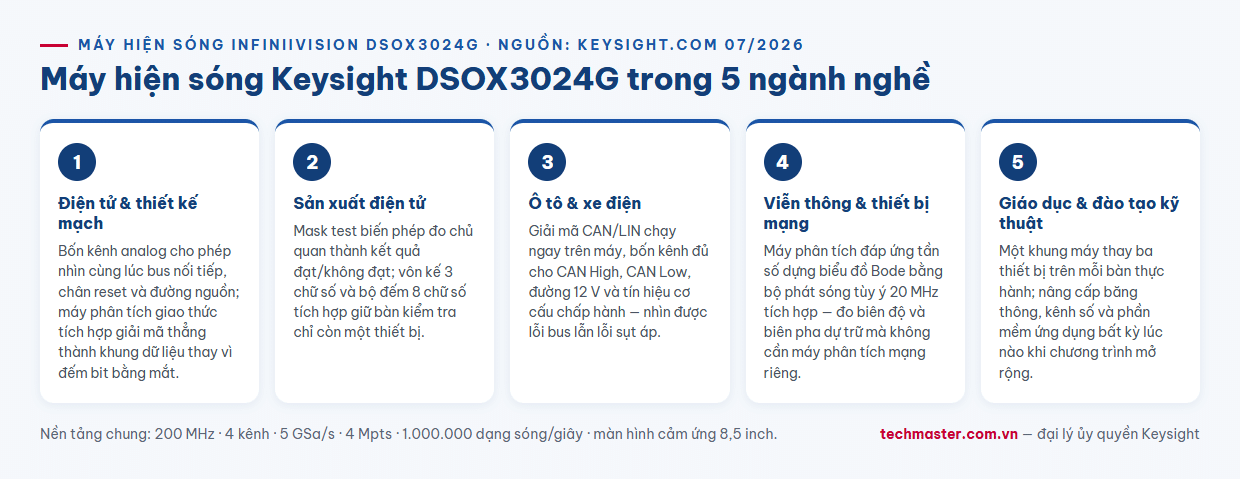

Bài viết đặt DSOX3024G vào năm bối cảnh sử dụng thật tại Việt Nam, mỗi ngành gắn với một phép đo cụ thể và lý do kỹ thuật vì sao cấu hình này phù hợp. Số liệu lấy từ trang sản phẩm Keysight (07/2026).
Nền tảng chung: những con số quyết định
| Hạng mục | DSOX3024G | Ý nghĩa khi dùng |
|---|---|---|
| Băng thông | 200 MHz | Đo sườn xung nhanh tới cỡ vài ns mà không méo dạng |
| Kênh analog | 4 | Nhìn đồng thời điều khiển, đáp ứng, nguồn và tín hiệu tham chiếu |
| Tốc độ lấy mẫu | 5 GSa/s | Đủ điểm mẫu trên mỗi sườn để đo thời gian lên tin cậy |
| Bộ nhớ | 4 Mpts | Bắt được cả khung truyền dài mà vẫn giữ tốc độ lấy mẫu cao |
| Tốc độ cập nhật | 1.000.000 dạng sóng/giây | Sự kiện hiếm hiện ra thay vì bị bỏ sót giữa hai lần quét |
| Màn hình | 8,5 inch cảm ứng điện dung | Khoanh vùng, đặt con trỏ và zoom bằng ngón tay |
Một lưu ý về tính đọc số: bộ chuyển đổi của máy là 8 bit. Máy hiện sóng nói chung không phải công cụ đo biên độ chính xác — muốn đo mức DC chính xác, dùng vôn kế tích hợp hoặc một đồng hồ vạn năng để bàn. Đổi lại, tốc độ cập nhật một triệu dạng sóng mỗi giây là thứ mà thiết bị độ phân giải cao khó theo kịp, và đó chính là lợi thế khi săn sự kiện bất thường.
1. Điện tử & thiết kế mạch: gỡ lỗi mạch số và mạch tương tự trên cùng màn hình
Đây là môi trường quen thuộc nhất của một máy hiện sóng 4 kênh, 200 MHz. Bài toán thường gặp: vi điều khiển giao tiếp với cảm biến qua I2C hoặc SPI, mọi thứ chạy được vài phút rồi treo. Với hai kênh cho tín hiệu bus, một kênh cho chân reset và một kênh cho đường nguồn 3,3 V, kỹ sư nhìn thấy trọn vẹn chuỗi nhân quả.
Máy phân tích giao thức tích hợp là điểm cộng lớn ở đây. Thay vì đọc thủ công từng bit trên màn hình, máy giải mã trực tiếp thành khung dữ liệu có địa chỉ và nội dung, rồi cho phép kích hoạt đúng vào khung lỗi. Kết hợp với bộ nhớ 4 Mpts, bạn ghi được cả một chuỗi giao dịch dài rồi cuộn lại tìm điểm gãy — điều bất khả thi với bộ nhớ vài chục nghìn điểm.
2. Sản xuất điện tử: kiểm tra nhanh, lặp lại được, ai cũng đo giống nhau
Trong xưởng, giá trị của máy hiện sóng không nằm ở tính năng cao cấp mà ở khả năng cho kết quả giống nhau giữa các ca. Ba đặc điểm của DSOX3024G phục vụ trực tiếp mục tiêu này.
Mask test biến một phép đo mang tính chủ quan thành một câu trả lời đạt/không đạt. Kỹ thuật viên nạp mặt nạ đã dựng sẵn, đặt đầu dò, máy tự đếm số lần dạng sóng vi phạm. Không còn tranh cãi “sườn này hơi chậm một chút”.
Vôn kế 3 chữ số và bộ đếm 8 chữ số tích hợp loại bỏ nhu cầu đặt thêm hai thiết bị lên bàn kiểm tra chật chội. Một đầu dò, ba phép đo: dạng sóng, mức điện áp và tần số.
Tốc độ cập nhật một triệu dạng sóng mỗi giây giúp phát hiện lỗi ngắt quãng ngay trong lúc chạy thử. Với sản phẩm mà lỗi chỉ xuất hiện một lần trong mười nghìn chu kỳ, máy có tốc độ cập nhật thấp có thể chạy cả buổi mà không thấy gì.
3. Ô tô & xe điện: bus CAN/LIN và nhiễu hệ thống điện thân xe
Chẩn đoán điện tử ô tô đòi hỏi nhìn cùng lúc tín hiệu bus và tín hiệu nguồn — vì phần lớn lỗi khó chịu nằm ở chỗ giao nhau giữa hai thứ đó. Một nút bấm trên vô-lăng không phản hồi có thể do khung CAN sai, cũng có thể do sụt áp khi mô-tơ khởi động.
Bốn kênh cho phép bố trí: CAN High, CAN Low, đường 12 V và tín hiệu kích hoạt từ cơ cấu chấp hành. Giải mã CAN/LIN chạy trực tiếp trên máy, còn chức năng kích hoạt theo điều kiện cho phép dừng đúng lúc khung lỗi xuất hiện thay vì ngồi canh màn hình.
Với xe điện và mạch chuyển đổi công suất, cần thêm một lưu ý an toàn: các phép đo trên phía cao áp phải dùng đầu dò vi sai có mức cách ly phù hợp, không đo trực tiếp bằng đầu dò thụ động thông thường.
4. Viễn thông & thiết bị mạng: đo đáp ứng tần số ngay trên máy hiện sóng
Tính năng phân tích đáp ứng tần số (Bode plot) là thứ khiến DSOX3024G khác biệt so với một máy hiện sóng thuần túy. Máy dùng bộ phát sóng tùy ý 20 MHz tích hợp làm nguồn quét, đo biên độ và pha đáp ứng của mạch, rồi vẽ ra biểu đồ Bode — công việc trước đây cần một máy phân tích mạng riêng.
Ứng dụng cụ thể trong ngành mạng và viễn thông: đo biên độ ổn định của vòng hồi tiếp trong bộ nguồn cấp cho thiết bị mạng, khảo sát đáp ứng của mạch lọc trước bộ thu, hoặc kiểm tra suy hao của đường truyền trên bo mạch. Có được biên pha và biên độ dự trữ ngay trên bàn giúp phát hiện sớm những thiết kế “chạy được nhưng ở sát ranh giới ổn định”.
5. Giáo dục & đào tạo kỹ thuật: một khung máy phủ cả học phần
Phòng thí nghiệm trường kỹ thuật có ràng buộc riêng: ngân sách cố định, số bàn thực hành nhiều, sinh viên thay đổi mỗi học kỳ. Một máy tích hợp máy phát sóng, vôn kế và bộ đếm giúp mỗi bàn chỉ cần một thiết bị thay vì ba, giảm cả chi phí lẫn thời gian chuẩn bị buổi thực hành.
Bộ phát sóng tùy ý 20 MHz đủ để dựng bài thực hành về mạch lọc, mạch khuếch đại và đáp ứng quá độ. Khi chuyển sang học phần hệ thống số, cùng chiếc máy đó giải mã bus nối tiếp cho bài về giao tiếp cảm biến. Màn hình cảm ứng rút ngắn thời gian sinh viên làm quen với thao tác máy — thời gian đó chuyển sang cho nội dung học.
Điểm đáng cân nhắc cho đơn vị đào tạo: máy cho phép nâng cấp băng thông, thêm kênh số và bổ sung phần mềm ứng dụng bất kỳ lúc nào. Nghĩa là mua cấu hình vừa ngân sách năm nay, mở rộng khi chương trình đào tạo mở rộng, không phải thay máy.
Chọn cấu hình theo ngành

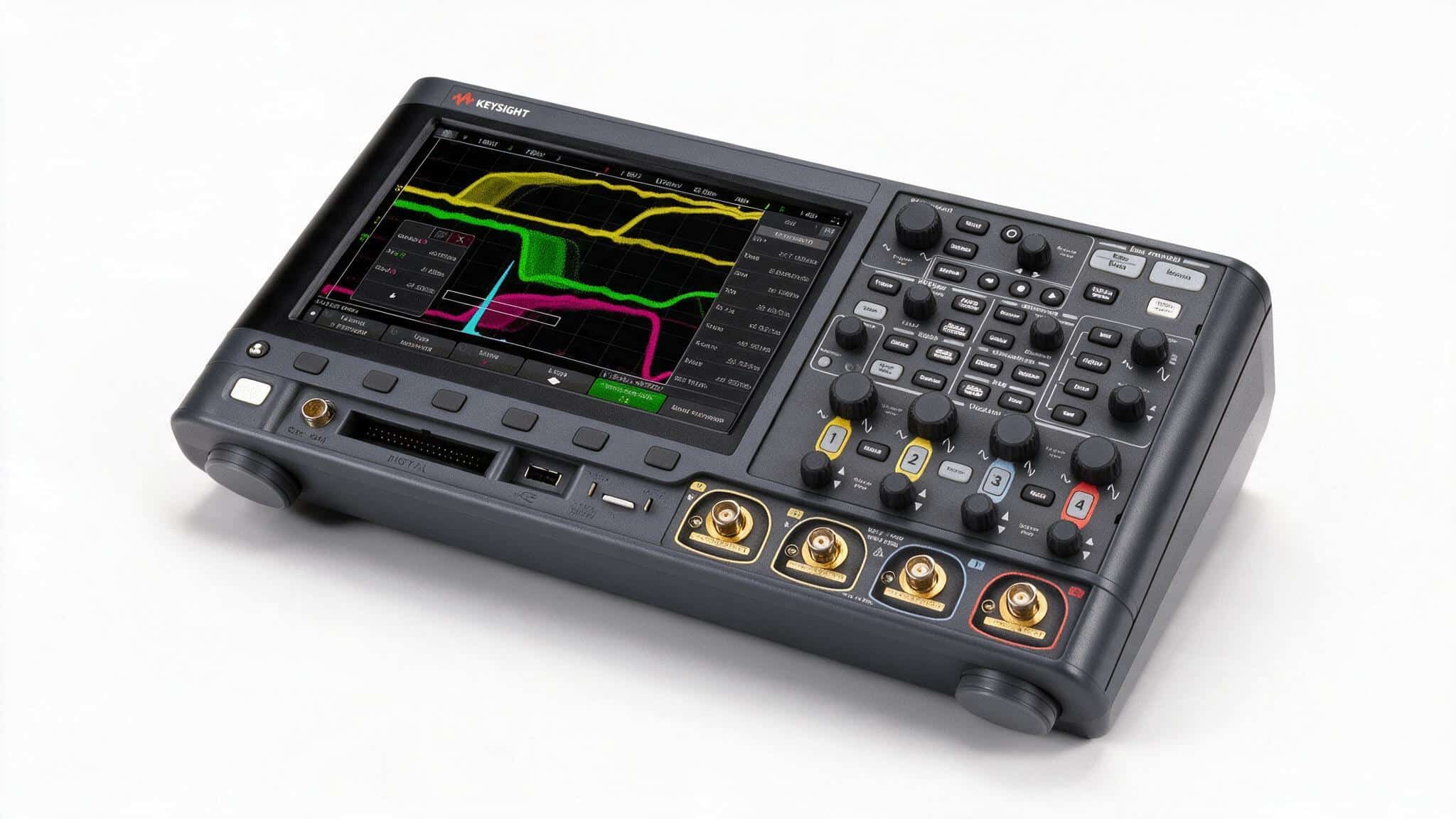

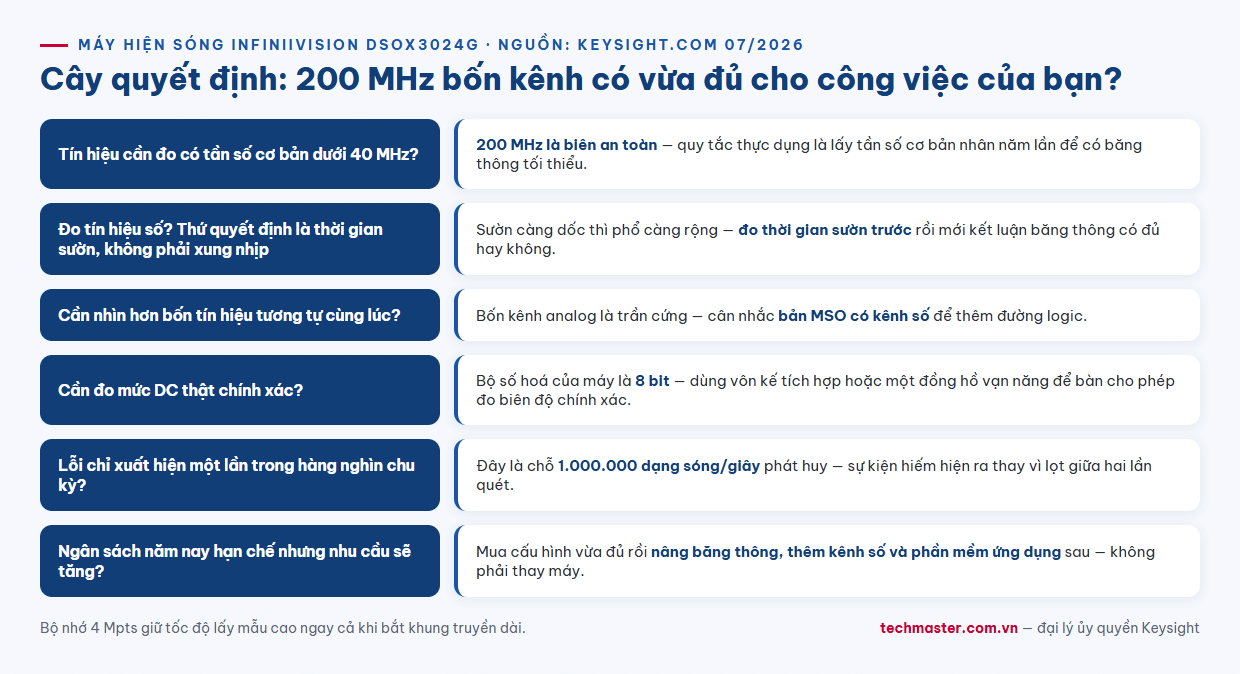

Nguyên tắc thực dụng: lấy tần số cơ bản cao nhất của tín hiệu cần đo rồi nhân lên năm lần để có băng thông tối thiểu. Với tín hiệu số, thứ quyết định không phải tần số xung nhịp mà là thời gian sườn — sườn càng dốc, phổ càng rộng.
Nếu công việc chủ yếu là bus nối tiếp tốc độ vừa, mạch nguồn và mạch tương tự dưới 40 MHz, thì 200 MHz của DSOX3024G là biên an toàn rộng rãi. Nếu phải chạm tới giao tiếp tốc độ cao hoặc cần đọc nhiều đường số song song, hãy tính tới bản có kênh số (MSO) hoặc bậc băng thông cao hơn trong dòng — đây cũng chính là lý do khả năng nâng cấp tại chỗ có giá trị.
Kết luận
DSOX3024G không phải máy hiện sóng nhanh nhất hay chính xác nhất về biên độ. Giá trị của nó nằm ở chỗ gộp năm chức năng đo vào một khung máy 200 MHz bốn kênh, với bộ nhớ 4 Mpts và tốc độ cập nhật một triệu dạng sóng mỗi giây — cấu hình phù hợp với phần lớn công việc gỡ lỗi mạch, kiểm tra sản xuất, chẩn đoán ô tô, đo đáp ứng tần số và giảng dạy kỹ thuật tại Việt Nam.
