Một máy hiện sóng 200 MHz bốn kênh ngày nay không chỉ để “xem dạng sóng”. Với máy hiện sóng Keysight DSOX3024G, phần cứng đo được gói cùng bộ tạo hàm 20 MHz, máy phân tích đáp ứng tần số (FRA) để vẽ Bode plot, vôn kế số ba chữ số và bộ đếm tần — tất cả trong một khung máy. Bài viết này đi qua 6 ứng dụng đo lường thực tế, từng bước, khai thác đúng các khối tích hợp đó thay vì để chúng nằm im.
Nền tảng: DSOX3024G có gì để dùng

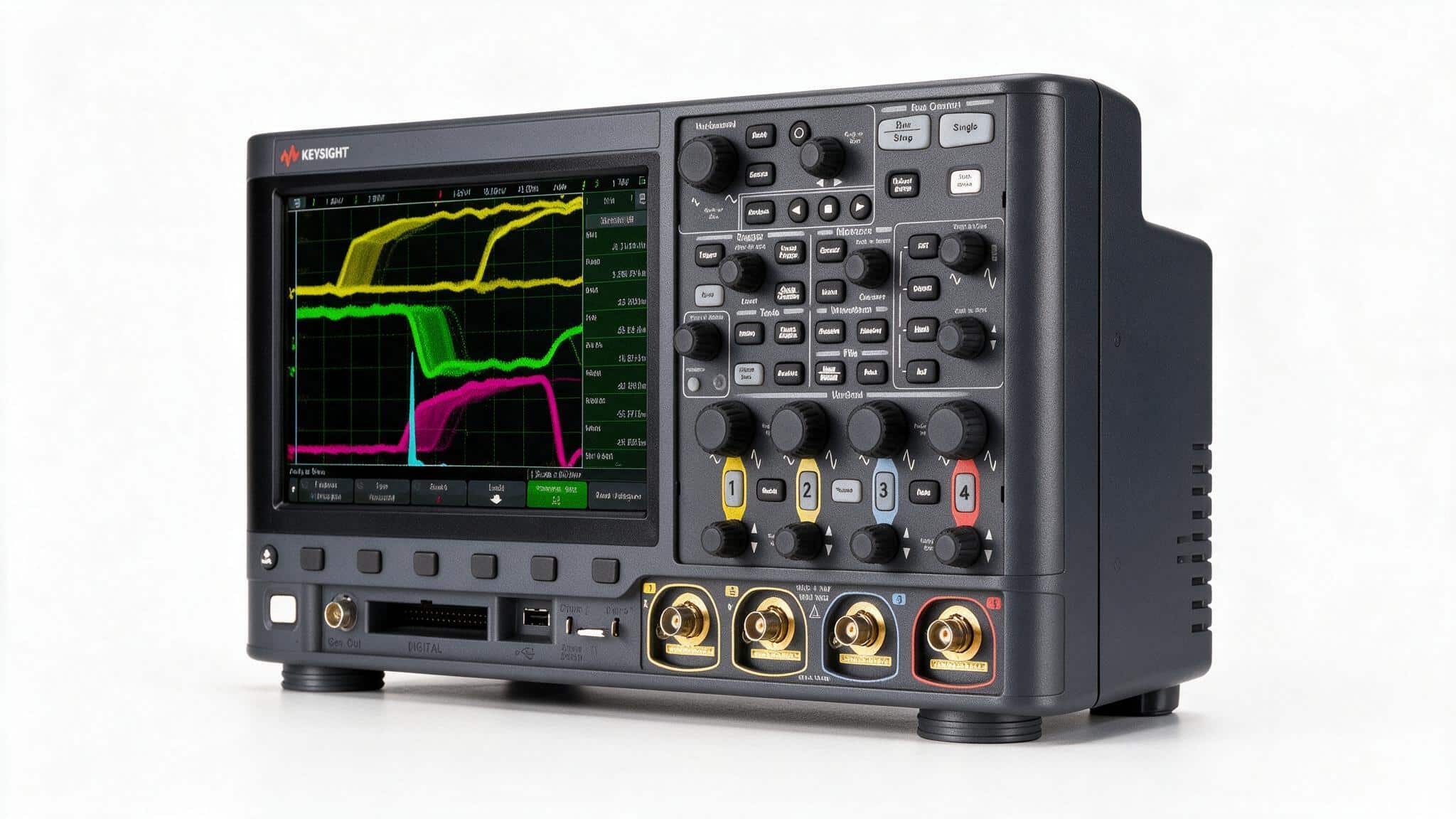

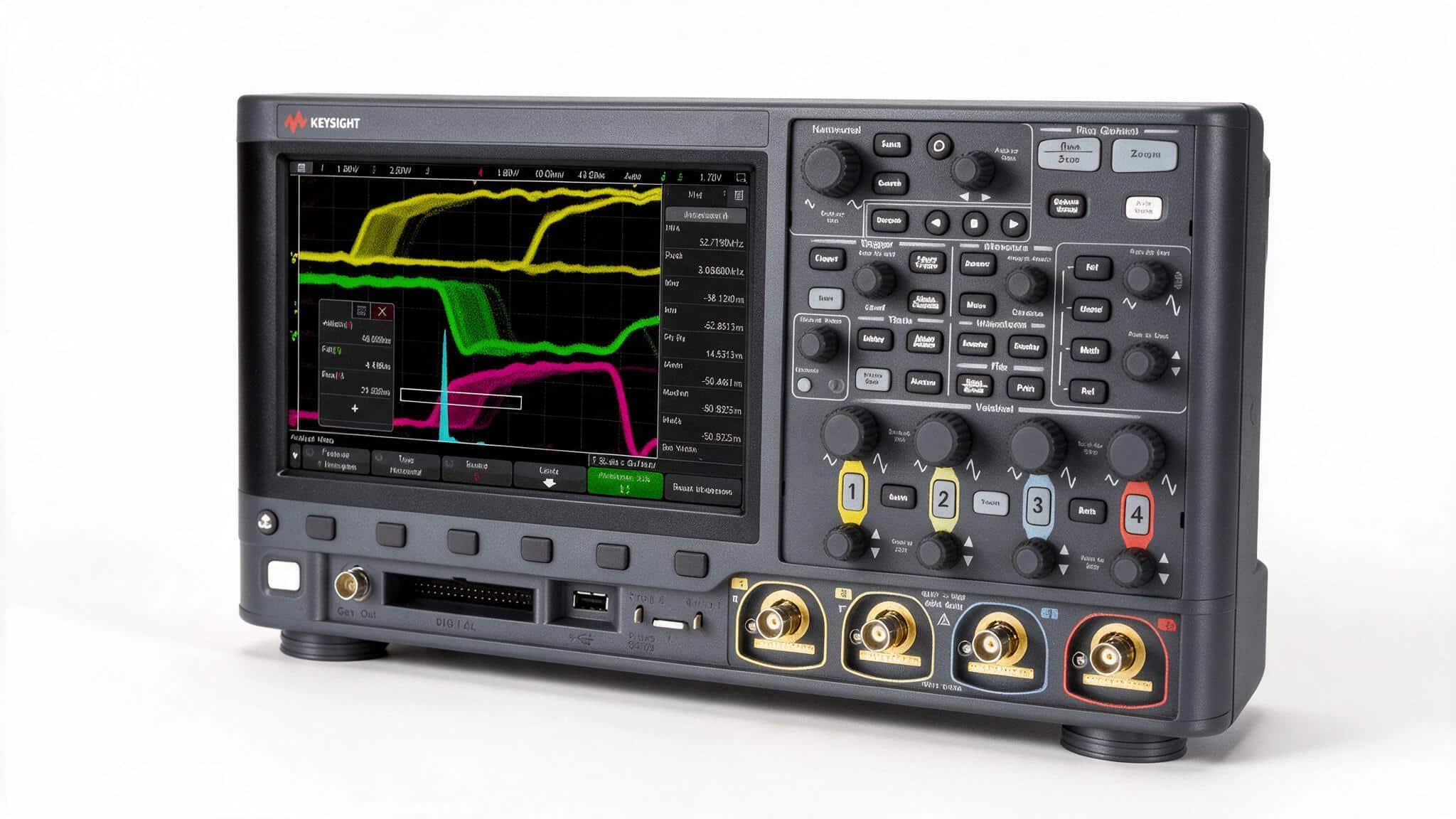

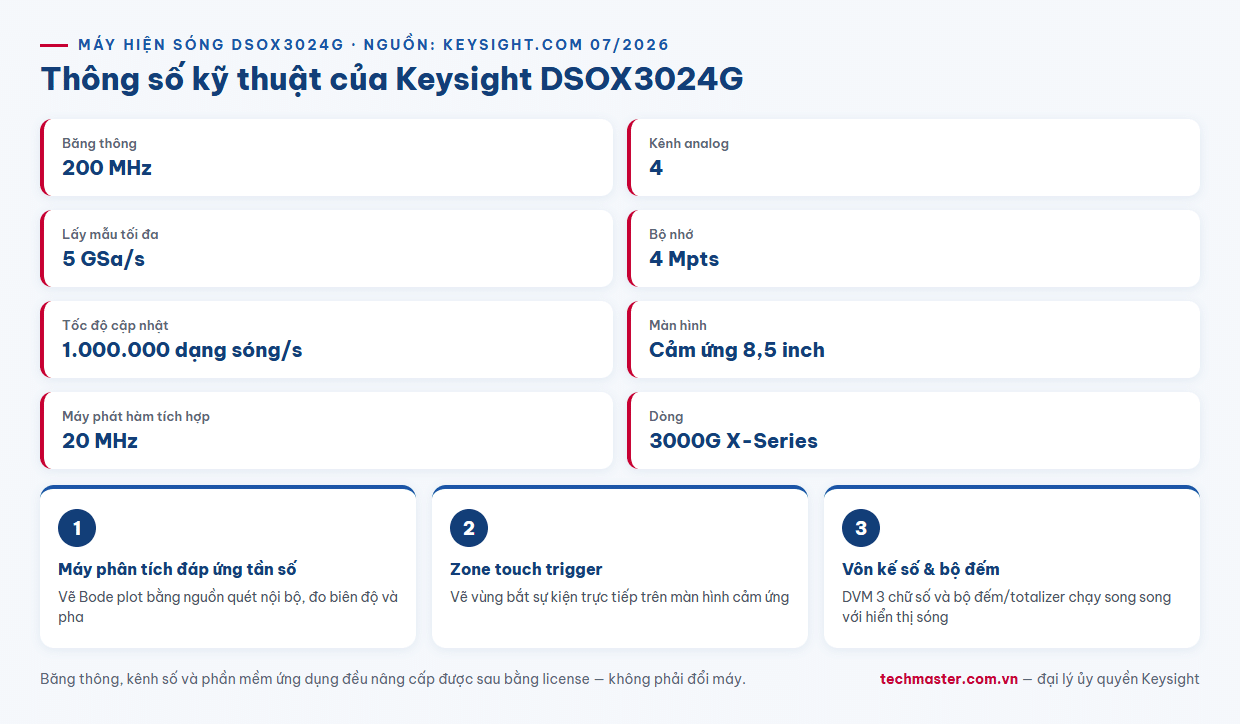

Trước khi vào ứng dụng, cần nắm phần cứng thật. DSOX3024G thuộc dòng 3000G X-Series: băng thông 200 MHz, 4 kênh analog, tốc độ lấy mẫu tối đa 5 GSa/s, bộ nhớ 4 Mpts, màn hình cảm ứng 8,5 inch và tốc độ cập nhật 1.000.000 dạng sóng/giây. Con số cuối cùng mới là điểm khiến máy hữu dụng: cập nhật nhanh nghĩa là xác suất bắt được sự kiện hiếm cao hơn nhiều so với máy cập nhật vài nghìn khung/giây.
Ứng dụng 1 — Vẽ Bode plot bằng FRA tích hợp
Đo đáp ứng tần số vòng hở của bộ nguồn hoặc bộ lọc thường phải mượn máy phân tích mạng riêng. DSOX3024G có sẵn máy phân tích đáp ứng tần số: dùng chính bộ tạo hàm tích hợp làm nguồn quét, máy tự động thay đổi tần số, đo biên độ và pha rồi vẽ Bode plot ngay trên màn hình. Các bước: nối đầu ra WaveGen vào điểm kích thích, chọn hai kênh đo vào/ra, đặt dải quét (ví dụ 100 Hz–1 MHz) và số điểm, chạy. Kết quả cho ngay biên độ dự trữ (gain margin) và pha dự trữ (phase margin) — đủ để đánh giá độ ổn định vòng điều khiển mà không rời bàn.
Ứng dụng 2 — Giải mã giao thức nối tiếp I²C, SPI, UART
Bốn kênh analog cho phép soi đồng thời SCL/SDA của I²C hoặc CLK/MOSI/MISO/CS của SPI. Bật gói giải mã tương ứng, đặt ngưỡng logic và tốc độ, máy sẽ chồng lớp giải mã ngay dưới dạng sóng: địa chỉ, bit R/W, ACK/NACK và từng byte dữ liệu hiện ra dạng người đọc được. Kết hợp trigger theo điều kiện giao thức (ví dụ dừng khi gặp địa chỉ cụ thể hoặc khi có NACK) để cô lập đúng gói lỗi trong hàng nghìn gói bình thường — thao tác gỡ lỗi bus nhúng nhanh hơn hẳn so với dò tay.
Ứng dụng 3 — Đo ripple và nhiễu ngõ ra bộ nguồn
Để đo ripple nguồn DC đúng, giới hạn băng thông kênh xuống 20 MHz để loại nhiễu cao tần ngoài dải quan tâm, dùng đầu đo cắm trực tiếp hoặc cáp đồng trục thay vì kẹp mát dây dài, và bật phép đo Vpp cùng Vrms tự động. Với bộ nhớ 4 Mpts, bạn có thể ghi một cửa sổ dài để nhìn cả ripple tần số chuyển mạch lẫn nhiễu tần số thấp trong cùng một lần bắt. Hàm histogram biên độ giúp lượng hóa phân bố ripple thay vì chỉ ước lượng bằng mắt.
Ứng dụng 4 — Kích thích – đáp ứng với máy phát hàm 20 MHz tích hợp
Bộ tạo hàm 20 MHz tích hợp phát sin, vuông, tam giác, xung và cả sóng tùy ý. Ứng dụng điển hình: phát xung vuông vào đầu vào bộ khuếch đại rồi quan sát overshoot, thời gian lên và settling trên kênh ra; hoặc quét sin để dò tần số cắt của mạch lọc. Vì nguồn kích thích và máy đo nằm cùng khung, việc đồng bộ và định thời trở nên đơn giản — không phải kéo thêm một thiết bị và lo lệch tham chiếu thời gian.
Ứng dụng 5 — Săn glitch và sự kiện hiếm bằng Zone touch trigger
Đây là nơi tốc độ cập nhật 1.000.000 dạng sóng/giây phát huy tác dụng. Thay vì cấu hình trigger phức tạp, dùng Zone touch trigger: vẽ trực tiếp trên màn hình cảm ứng một vùng “phải đi qua” hoặc “không được đi qua”, máy chỉ bắt những khung sóng thỏa điều kiện hình học đó. Kỹ thuật này cô lập runt pulse, glitch hẹp hay sự kiện chỉ xuất hiện một lần trong hàng triệu chu kỳ — vốn gần như vô hình với máy cập nhật chậm. Kết hợp chế độ dò (infinite persistence) để tích lũy dấu vết sự kiện hiếm theo thời gian.
Ứng dụng 6 — Đo song song bằng DVM và bộ đếm tích hợp
DSOX3024G có vôn kế số ba chữ số và bộ đếm/totalizer tám chữ số chạy độc lập với phần hiển thị sóng. Trong lúc quan sát dạng sóng trên một kênh, bạn vẫn đọc được điện áp DC hoặc tần số chính xác của tín hiệu — hữu ích khi vừa cần hình dạng vừa cần con số. Với datalogging, máy ghi các phép đo theo thời gian để theo dõi trôi thông số trong thử nghiệm dài, không cần thiết bị đo rời.

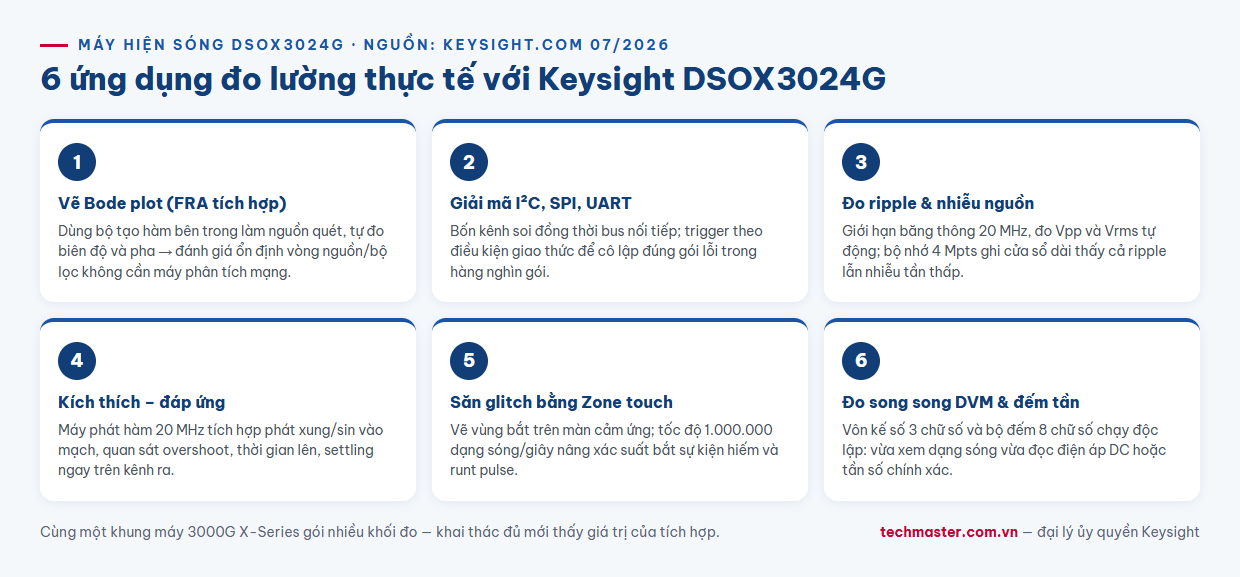

Ghép 6 ứng dụng thành quy trình
Một buổi gỡ lỗi mạch nguồn – vi điều khiển điển hình có thể dùng cả sáu: FRA để kiểm tra ổn định vòng nguồn, giới hạn băng thông 20 MHz để đo ripple, giải mã I²C để soi giao tiếp cảm biến, WaveGen để kích thích, Zone touch để bắt reset ngẫu nhiên, và DVM để theo dõi mức nguồn. Toàn bộ trên một máy hiện sóng 3000G X-Series duy nhất — đó là giá trị thực của việc tích hợp nhiều khối đo.
