Máy hiện sóng 70 MHz, 2 kênh thường bị chọn hoặc loại chỉ dựa trên giá. Cách nhìn đó bỏ sót một điều: cùng một phần cứng, mỗi ngành cần bật tùy chọn khác nhau và vấp phải giới hạn khác nhau. Bài này đi qua năm nhóm ngành tại Việt Nam — giáo dục, sửa chữa điện tử, sản xuất, R&D nhúng và ô tô – công nghiệp — để chỉ ra Keysight DSOX2002A làm tốt ở đâu, cần thêm gì, và khi nào nên chọn model khác.

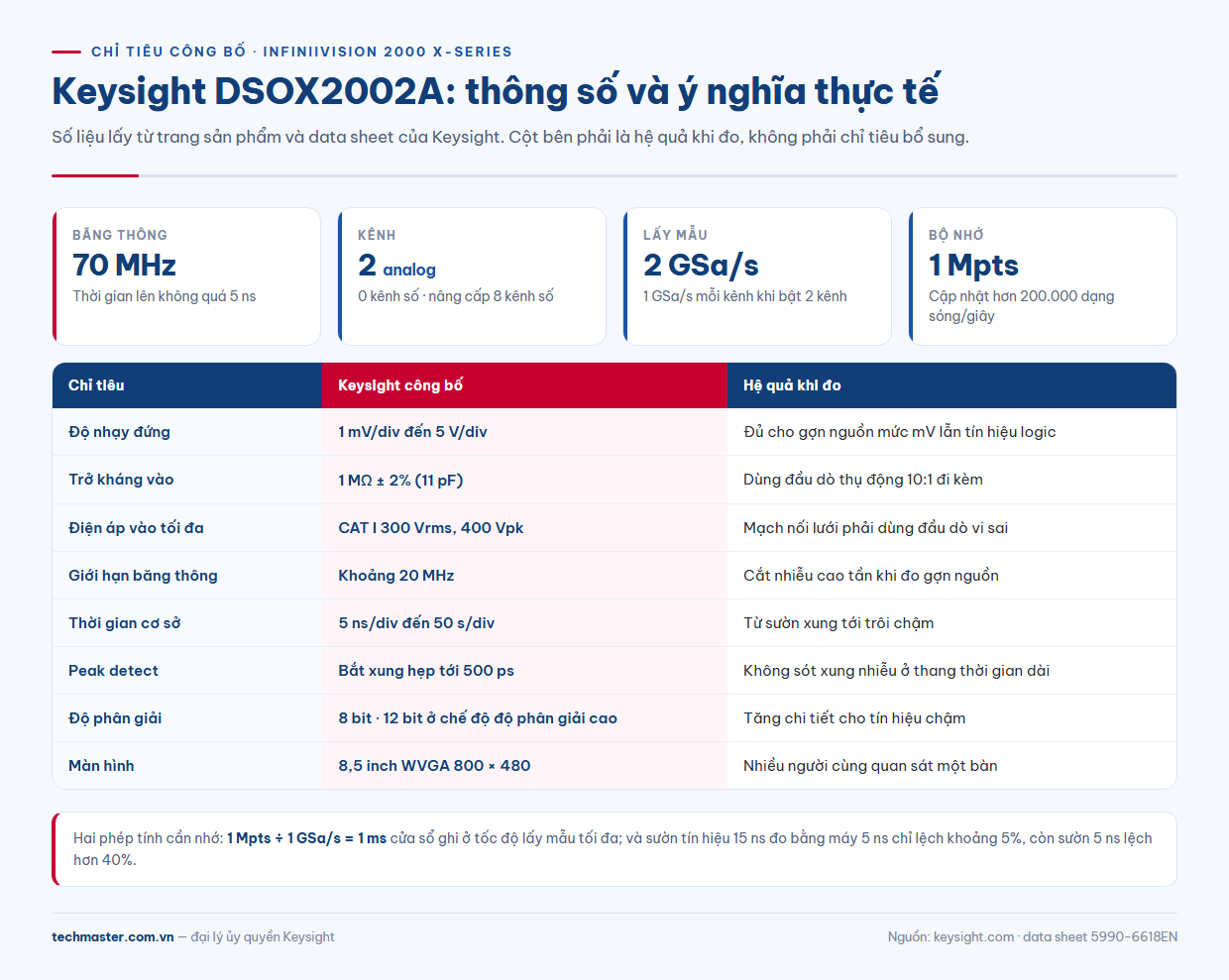

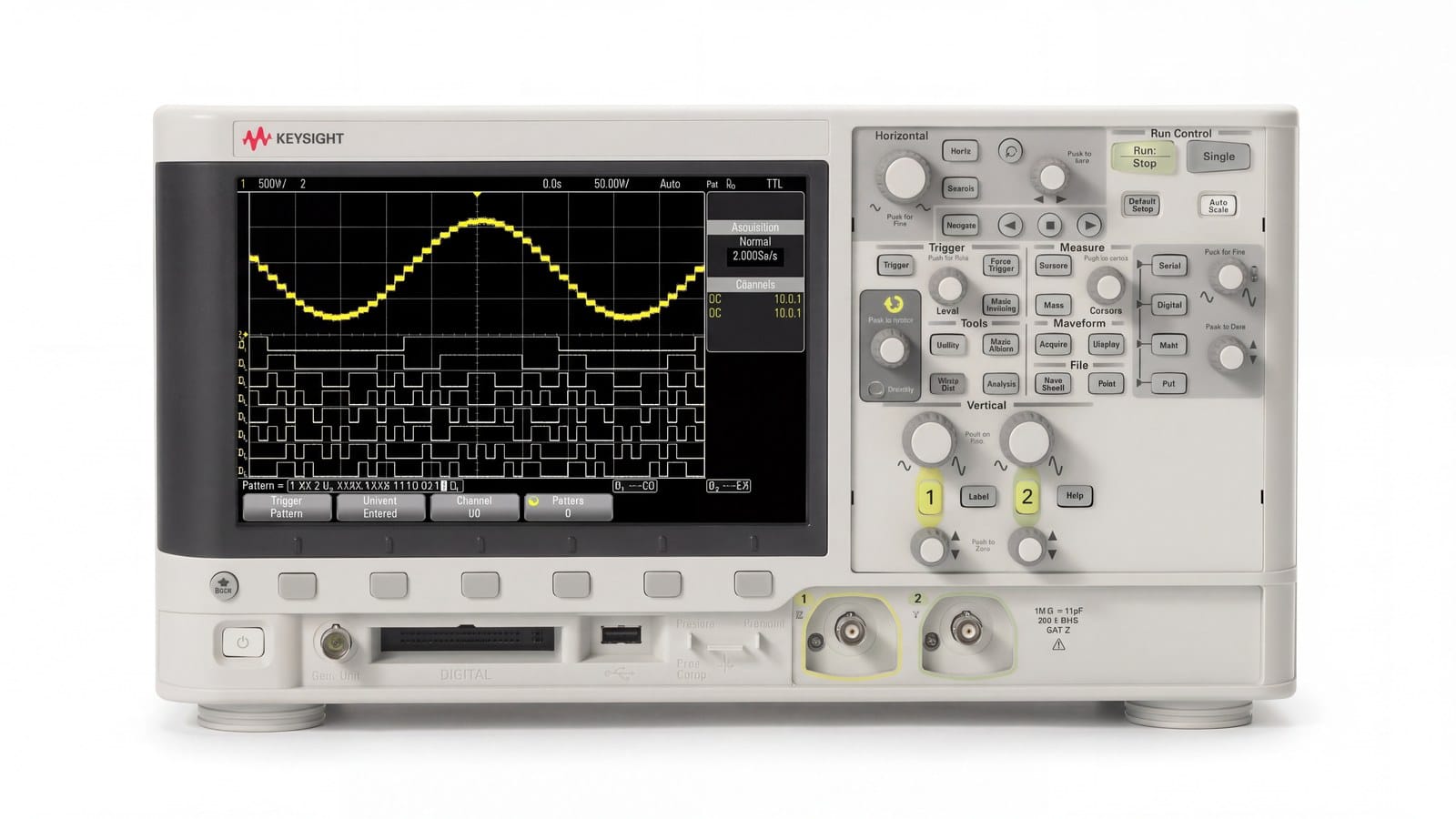

DSOX2002A thông số: những con số quyết định ứng dụng
Theo Keysight, Keysight DSOX2002A có băng thông 70 MHz, thời gian lên tính toán không quá 5 ns, 2 kênh analog và 0 kênh số (bản MSOX2002A mới có thêm 8 kênh số). Tốc độ lấy mẫu tối đa 2 GSa/s ở chế độ xen kênh, tức 1 GSa/s mỗi kênh khi bật cả hai kênh. Bộ nhớ 1 Mpts, tốc độ cập nhật hơn 200.000 dạng sóng/giây nhờ ASIC MegaZoom IV, màn hình 8,5 inch WVGA 800 × 480, bộ chuyển đổi 8 bit (lên 12 bit ở chế độ độ phân giải cao).
Tầng vào có độ nhạy 1 mV/div đến 5 V/div, trở kháng 1 MΩ ± 2% (11 pF), ghép AC hoặc DC, giới hạn băng thông phần cứng khoảng 20 MHz. Dải thời gian cơ sở từ 5 ns/div đến 50 s/div. Máy có 25 phép đo tự động và 18 hàm toán gồm FFT.
| Chỉ tiêu | Giá trị Keysight công bố | Hệ quả khi dùng |
|---|---|---|
| Băng thông / thời gian lên | 70 MHz / không quá 5 ns | Đo đúng sườn chậm hơn khoảng 15–25 ns |
| Lấy mẫu / bộ nhớ | 1 GSa/s mỗi kênh / 1 Mpts | Cửa sổ ghi ở tốc độ lấy mẫu tối đa khoảng 1 ms |
| Kênh | 2 analog, 0 kênh số | Nâng cấp 8 kênh số bằng giấy phép DSOX2MSO |
| Điện áp vào tối đa | CAT I 300 Vrms, 400 Vpk | Không đo trực tiếp lưới điện; cần đầu dò vi sai |
Hai phép tính giúp đọc bảng đúng cách. Thứ nhất, thời gian lên đo được xấp xỉ căn bậc hai tổng bình phương của thời gian lên tín hiệu và thời gian lên của máy. Với máy 5 ns, sườn 15 ns sẽ đo ra khoảng 15,8 ns — sai số dưới 6%; sườn 5 ns sẽ đo ra khoảng 7 ns — sai hơn 40%. Thứ hai, 1 Mpts chia cho 1 GSa/s bằng 1 ms: muốn ghi dài hơn thì máy phải hạ tốc độ lấy mẫu.
Ngành giáo dục và đào tạo kỹ thuật
Phòng thí nghiệm đại học và trường nghề cần nhiều máy giống nhau, dễ thao tác, để sinh viên tập trung vào khái niệm thay vì menu. 2000X-Series Keysight có ba điểm hợp với môi trường này.
- Tắt được Autoscale. Keysight cho phép vô hiệu hóa nút Autoscale qua tệp lệnh SCPI trên USB. Sinh viên buộc phải tự chỉnh V/div, s/div và mức trigger.
- Bộ tài liệu giảng dạy DSOXEDK. Tùy chọn này bật các tín hiệu huấn luyện dựng sẵn trong máy, kèm hướng dẫn thí nghiệm và bộ bài giảng cho giảng viên.
- WaveGen 20 MHz tích hợp (tùy chọn). Một bàn thí nghiệm không cần máy phát chức năng rời cho các bài về bộ lọc RC, đáp ứng xung hay điều chế AM/FM.
Ngành sửa chữa và bảo trì thiết bị điện tử
Kỹ thuật viên sửa bo nguồn và bo điều khiển thường tìm ba loại lỗi: gợn nguồn, xung nhiễu ngắn và mất clock. Với máy hiện sóng Keysight DSOX2002A, quy trình thực dụng như sau (cấu hình chi tiết tại trang máy hiện sóng Keysight DSOX2002A):
- Đo gợn nguồn: ghép AC, bật giới hạn băng thông 20 MHz để cắt nhiễu cao tần do dây đất đầu dò nhặt được, rồi đọc đỉnh-đỉnh.
- Bắt xung nhiễu: chuyển sang chế độ Peak detect — Keysight công bố bắt được xung hẹp tới 500 ps ở mọi thang thời gian — và kết hợp trigger độ rộng xung.
- Đọc nhanh mức DC và tần số: tùy chọn vôn kế 3 chữ số và bộ đếm tần 5 chữ số chạy độc lập với hệ trigger, nên vừa xem dạng sóng vừa có số đọc trên cùng một đầu dò.
Lưu ý an toàn: tầng vào chỉ chịu CAT I 300 Vrms. Đo phía sơ cấp của nguồn xung hay mạch nối lưới phải dùng đầu dò vi sai cao áp, không kẹp đất đầu dò thường vào mạch nổi.
Ngành sản xuất và kiểm tra cuối dây chuyền
Trên dây chuyền, câu hỏi không phải “dạng sóng trông thế nào” mà là “đạt hay không đạt”. Tùy chọn kiểm tra mặt nạ (mask test) của dòng 2000X chạy bằng phần cứng, tới 50.000 lần kiểm tra/giây. Cách dựng một trạm kiểm tra đơn giản:
- Ghi dạng sóng từ một bo mẫu đạt chuẩn, tạo mặt nạ với dung sai theo tiêu chuẩn nội bộ.
- Cho máy chạy liên tục trên từng sản phẩm; máy so mỗi dạng sóng thu được với mặt nạ và báo khi có vi phạm.
- Lưu ảnh màn hình PNG hoặc dữ liệu CSV ra USB làm hồ sơ lô hàng.

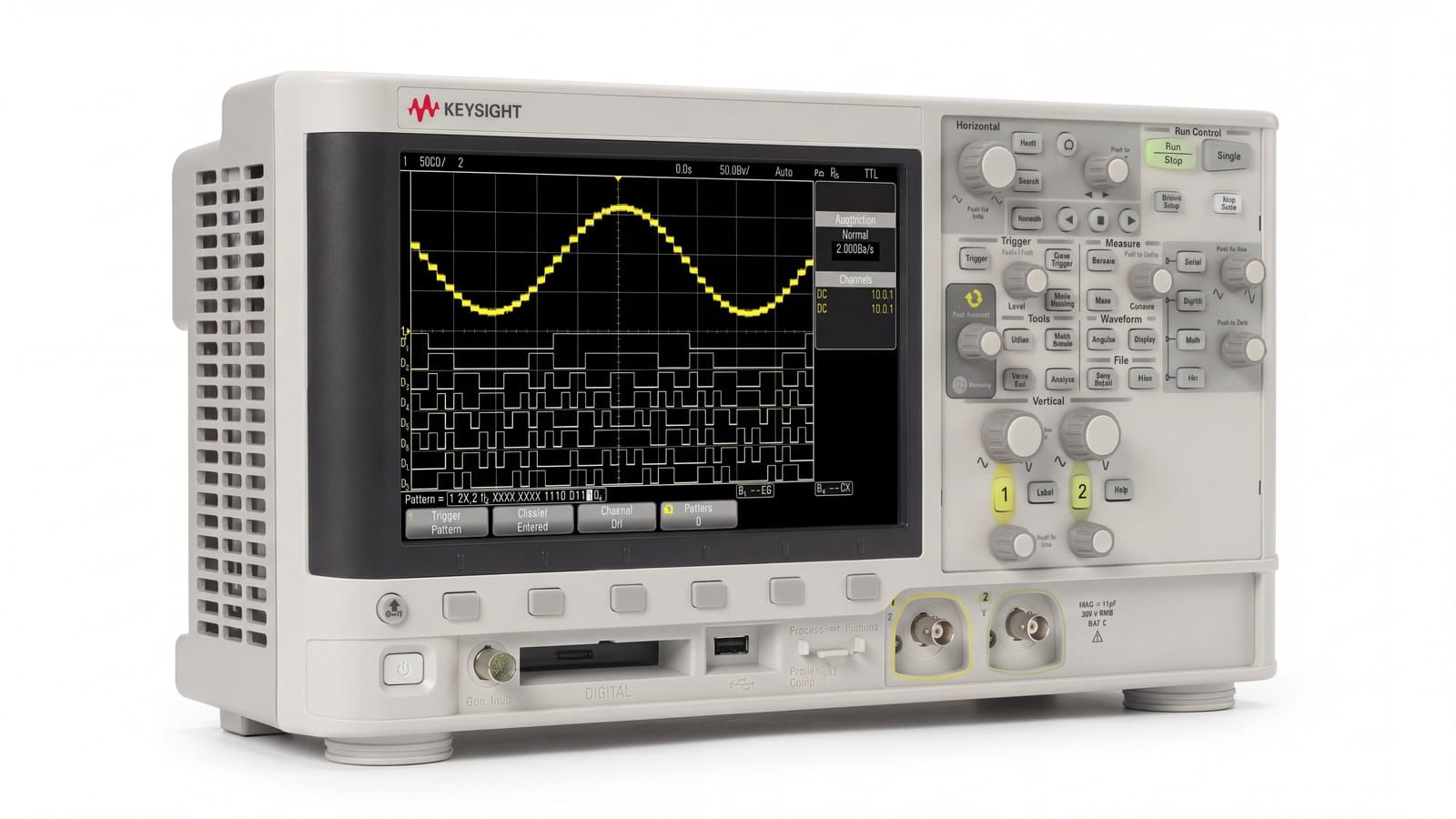

Thân máy nặng 3,9 kg, sâu 142 mm. Khi cần điều khiển từ máy tính, lắp mô-đun LAN/VGA hoặc GPIB (mỗi lúc chỉ dùng một mô-đun) bên cạnh cổng USB tiêu chuẩn.
Ngành R&D nhúng và IoT
Phần lớn thiết kế vi điều khiển giao tiếp qua I²C, SPI hoặc UART. Keysight cung cấp gói kích hoạt và giải mã I²C/SPI (DSOX2EMBD) và RS232/422/485/UART (DSOX2COMP), giải mã bằng phần cứng thay vì hậu kỳ bằng phần mềm. Một kỹ thuật hữu ích: trigger theo địa chỉ I²C cụ thể, rồi dùng chế độ tìm kiếm để nhảy giữa các khung trong bộ nhớ đã ghi.
Giới hạn cần biết trước khi mua: với 2 kênh analog, SPI bốn dây không nhìn trọn được. Và trên dòng 2000X, giải mã nối tiếp không chạy đồng thời với kênh số, nên nâng cấp lên MSO không giải quyết bài toán “vừa giải mã vừa xem 8 đường logic”.
Ngành ô tô và tự động hóa công nghiệp
Gói DSOX2AUTO thêm kích hoạt và giải mã CAN và LIN, đủ cho việc kiểm tra một nút ECU hoặc một mô-đun cảm biến trên xe. Với CAN, cách đo gọn nhất là dùng một kênh đo CAN_H so với đất, hoặc hai kênh CAN_H và CAN_L rồi dùng hàm trừ để xem tín hiệu vi sai. Cả hai kênh đều bị chiếm trong trường hợp thứ hai.
Trong tủ điều khiển công nghiệp, việc thường gặp là soi xung điều khiển và nhiễu trên đường tín hiệu 24 V. Phía biến tần và động cơ có điện áp cao thì áp dụng lưu ý CAT I ở trên.

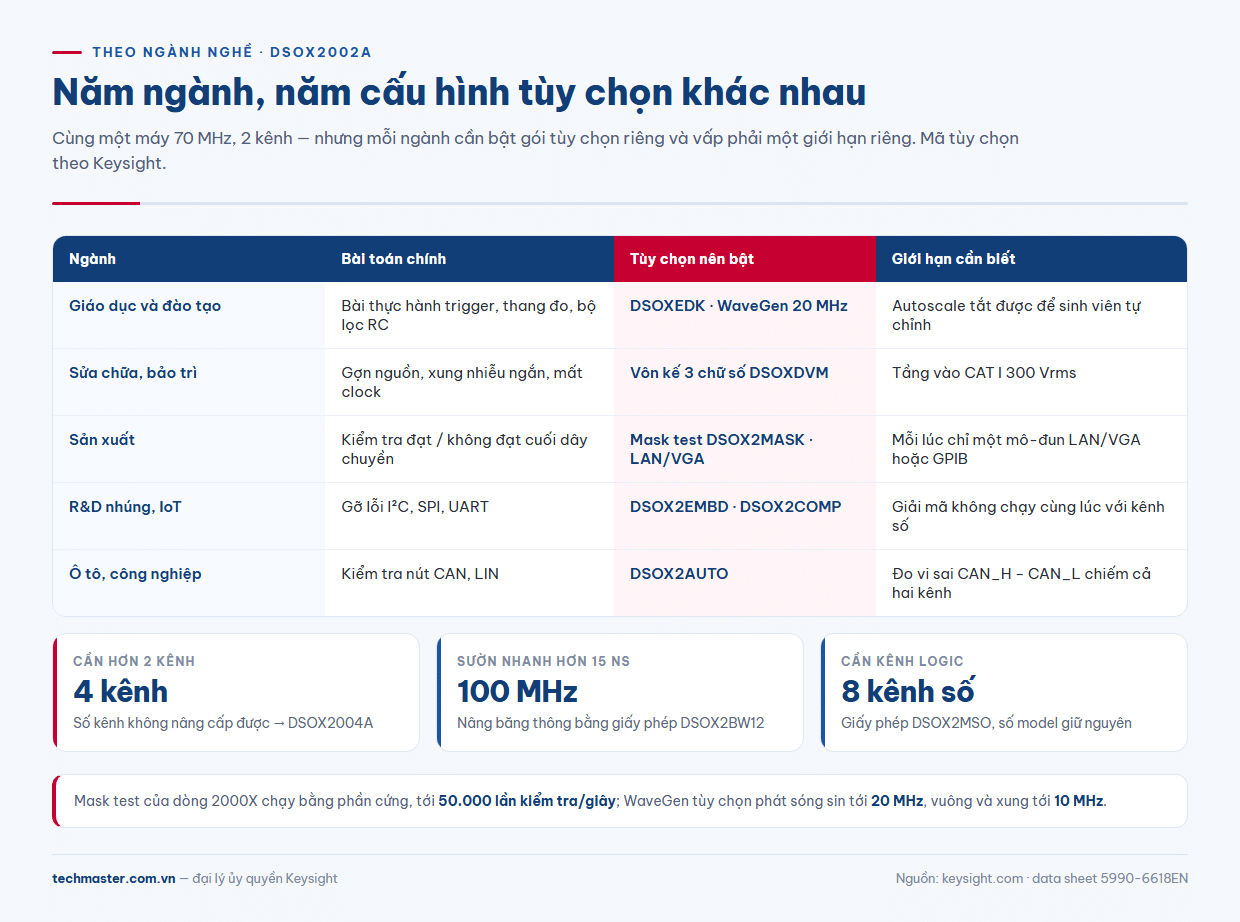

| Ngành | Tùy chọn nên có | Giới hạn cần lưu ý |
|---|---|---|
| Giáo dục | DSOXEDK, WaveGen | 2 kênh cho mỗi bàn |
| Sửa chữa | Vôn kế DSOXDVM | CAT I 300 Vrms |
| Sản xuất | Mask test, LAN/VGA | Một mô-đun giao tiếp mỗi lúc |
| R&D nhúng | DSOX2EMBD, DSOX2COMP | Giải mã không song song kênh số |
| Ô tô | DSOX2AUTO | Đo vi sai chiếm cả hai kênh |
Khi nào không nên chọn DSOX2002A
Ba trường hợp nên nhìn sang model khác. Cần hơn 2 kênh analog: số kênh không nâng cấp được, hãy xem bản 4 kênh DSOX2004A. Cần đo sườn nhanh hơn khoảng 15 ns: băng thông nâng cấp được bằng giấy phép DSOX2BW12 lên 100 MHz, số model giữ nguyên. Cần giải mã và kênh logic cùng lúc: phải lên dòng cao hơn.
Đối chiếu với các model cùng dòng trong bài so sánh DSOX2002A với dòng 2000X, hoặc xem các phép đo cụ thể trong bài 6 ứng dụng đo lường thực tế. Danh mục đầy đủ ở trang máy hiện sóng Keysight.
