Đo tụ điện hay cuộn cảm bằng đồng hồ vạn năng cho ra một con số. Đo bằng máy đo LCR chuyên dụng cho ra một bức tranh: giá trị thay đổi thế nào theo tần số, theo mức tín hiệu kích thích, theo điện áp phân cực. Khác biệt đó quyết định vì sao máy đo LCR Keysight E4980A có mặt trong năm ngành rất khác nhau. Bài viết đi qua từng ngành, chỉ rõ tính năng nào của máy phục vụ bài toán nào.

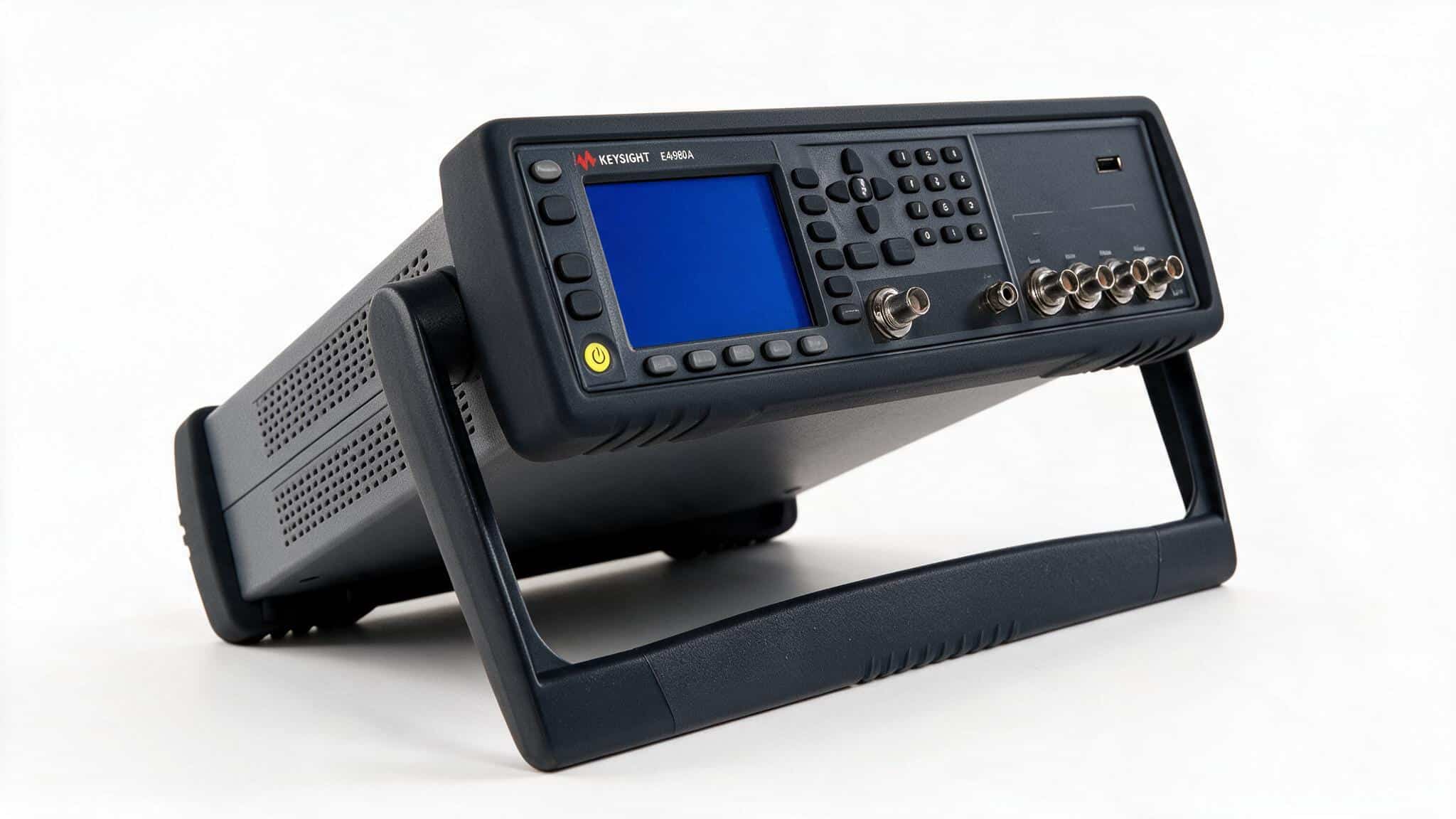

Nền tảng chung: bốn thông số làm nên E4980A

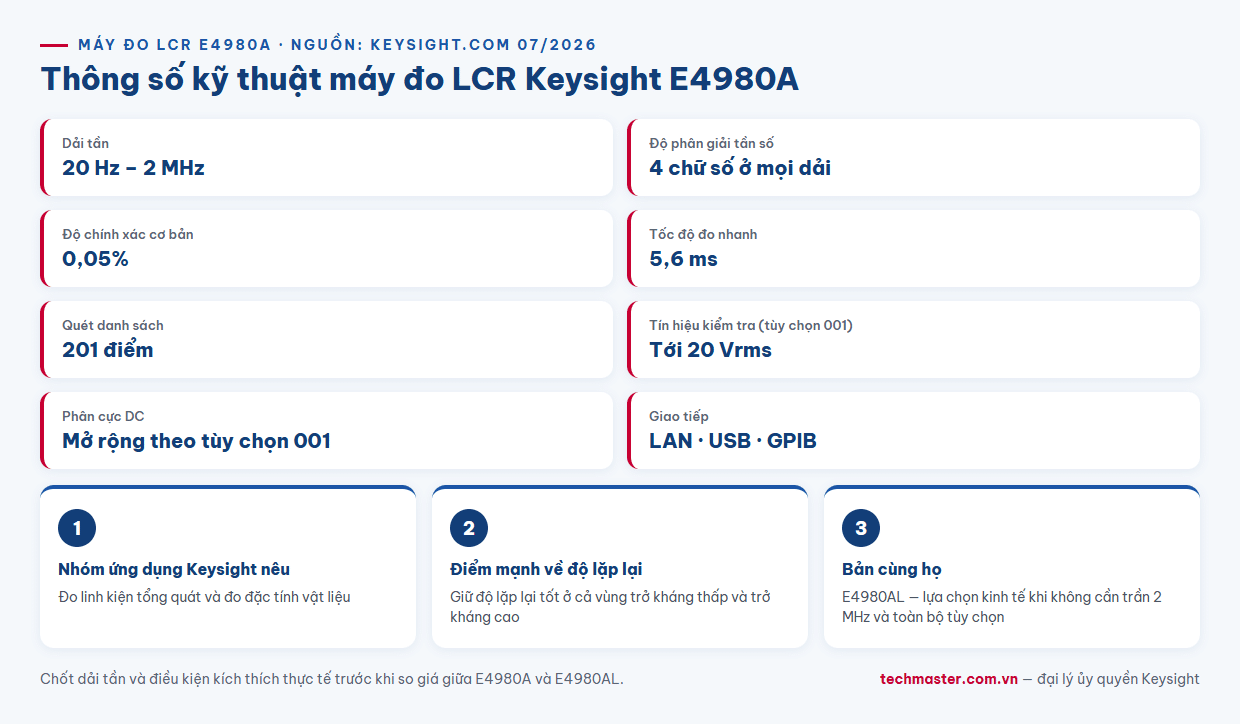

Trước khi đi vào từng ngành, cần nắm bốn con số Keysight công bố, vì mỗi ngành khai thác một con số khác nhau:
- Dải tần 20 Hz – 2 MHz, độ phân giải 4 chữ số ở mọi dải — cho phép quét đặc tính linh kiện qua bốn thập kỷ tần số.
- Độ chính xác cơ bản 0,05%, kèm độ lặp lại tốt ở cả vùng trở kháng thấp và cao.
- Tốc độ đo 5,6 ms ở chế độ nhanh — con số quyết định với dây chuyền sản xuất.
- Quét danh sách 201 điểm — chạy một chuỗi điều kiện đo trong một lệnh, không cần lập trình vòng lặp bên ngoài.
Ngoài ra máy có tùy chọn 001 nâng mức tín hiệu kiểm tra lên 20 Vrms và mở rộng phân cực DC, cùng ba giao tiếp LAN, USB và GPIB.

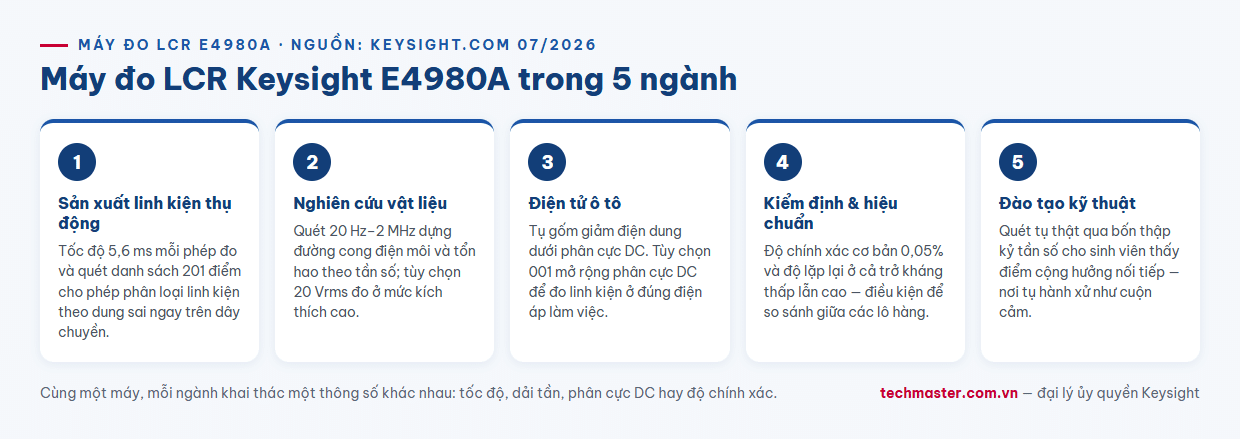

Ngành 1 — Sản xuất linh kiện thụ động: tốc độ là tiền
Nhà máy sản xuất tụ điện, cuộn cảm, điện trở phải phân loại từng linh kiện theo dung sai trước khi đóng gói. Ở đây, 5,6 ms mỗi phép đo không phải con số trên giấy mà là năng suất dây chuyền: mỗi mili-giây tiết kiệm được nhân với hàng triệu linh kiện mỗi tháng.
Cách triển khai điển hình: dùng quét danh sách 201 điểm để mỗi linh kiện đi qua một chuỗi điều kiện đo (nhiều tần số, nhiều mức tín hiệu) trong một lần kích hoạt, so sánh kết quả với ngưỡng đặt trước và xuất tín hiệu phân loại. Ba giao tiếp LAN, USB, GPIB cho phép ghép máy vào hệ điều khiển dây chuyền sẵn có, dù hạ tầng cũ hay mới.
Độ chính xác 0,05% quan trọng ở bước này theo cách gián tiếp: máy đo phải chính xác hơn hẳn dung sai của linh kiện, nếu không chính sai số của máy sẽ đẩy hàng đạt thành hàng loại và ngược lại.
Ngành 2 — Nghiên cứu vật liệu: đo đặc tính điện môi theo tần số
Với phòng thí nghiệm vật liệu, thứ cần không phải một con số điện dung mà là hằng số điện môi và tổn hao thay đổi thế nào theo tần số. Đây là lúc dải 20 Hz – 2 MHz phát huy: quét toàn dải cho ra đường cong đặc trưng của vật liệu, từ đó suy ra cơ chế phân cực và tổn hao bên trong.
Keysight định vị E4980A cho cả phép đo linh kiện tổng quát lẫn phép đo vật liệu, và hai nhóm ứng dụng này đòi hỏi những thứ khác nhau: đo vật liệu cần dải tần rộng cùng độ lặp lại cao ở trở kháng cực thấp hoặc cực cao — đúng vùng mà mẫu vật liệu mỏng hay khối gốm thường rơi vào.
Tùy chọn 20 Vrms mở thêm hướng: đo đặc tính vật liệu ở mức kích thích cao, gần điều kiện làm việc thật, thay vì chỉ ở tín hiệu nhỏ.
Ngành 3 — Điện tử ô tô: linh kiện làm việc dưới phân cực DC
Trong xe, phần lớn tụ điện không nằm không tải — chúng làm việc dưới điện áp một chiều thực. Vấn đề: điện dung của tụ gốm nhiều lớp giảm đáng kể khi có phân cực DC. Một tụ ghi 10 µF trên nhãn có thể chỉ còn một phần giá trị đó ở điện áp làm việc.
Với thiết kế mạch nguồn, mạch lọc EMI hay khối điều khiển động cơ trên ô tô, đo tụ ở điều kiện không phân cực dẫn tới thiết kế sai. E4980A với tùy chọn 001 mở rộng phân cực DC cho phép đo linh kiện dưới đúng điện áp mà nó sẽ chịu trong xe.
Quy trình thực tế: dùng quét danh sách để chạy một chuỗi mức phân cực DC, ghi lại điện dung ở từng mức, dựng đường suy giảm điện dung theo điện áp. Kết quả này đi thẳng vào tính toán thiết kế thay vì dựa vào con số ghi trên nhãn.
Ngành 4 — Kiểm định chất lượng và hiệu chuẩn: độ chính xác 0,05%
Phòng kiểm định linh kiện đầu vào và phòng hiệu chuẩn dùng E4980A theo một logic đơn giản: máy đo phải chính xác hơn đối tượng được đo với biên đủ lớn. Độ chính xác cơ bản 0,05% tạo ra biên đó cho phần lớn linh kiện thương mại.
Ở nhóm ứng dụng này, độ lặp lại quan trọng ngang độ chính xác. Kiểm định là so sánh: giữa lô này với lô kia, giữa mẫu hôm nay với mẫu tháng trước. Nếu máy đo trôi giữa các lần đo, kết luận về chất lượng lô hàng mất giá trị. E4980A được Keysight nhấn mạnh ở khả năng lặp lại tại cả trở kháng thấp lẫn cao — hai đầu mà máy kém thường bộc lộ điểm yếu.
Kết nối LAN, USB, GPIB cho phép đưa số liệu thẳng vào hệ quản lý chất lượng, giữ vết đo (traceability) đầy đủ thay vì chép tay.
Ngành 5 — Đào tạo kỹ thuật: dạy khái niệm trở kháng bằng số liệu thật
Trong chương trình điện – điện tử, trở kháng phức là khái niệm sinh viên khó nắm nhất khi chỉ học trên giấy. Một tụ điện lý tưởng không tồn tại; tụ thật có điện trở nối tiếp tương đương và điện cảm ký sinh, và chính chúng quyết định linh kiện hoạt động ra sao ở tần số cao.
E4980A biến bài giảng đó thành số liệu: quét một tụ điện thật qua dải 20 Hz đến 2 MHz, sinh viên thấy tận mắt điểm cộng hưởng nối tiếp — nơi tụ ngừng hành xử như tụ và bắt đầu hành xử như cuộn cảm. Không có cách nào giải thích khái niệm này thuyết phục hơn là để người học tự đo.

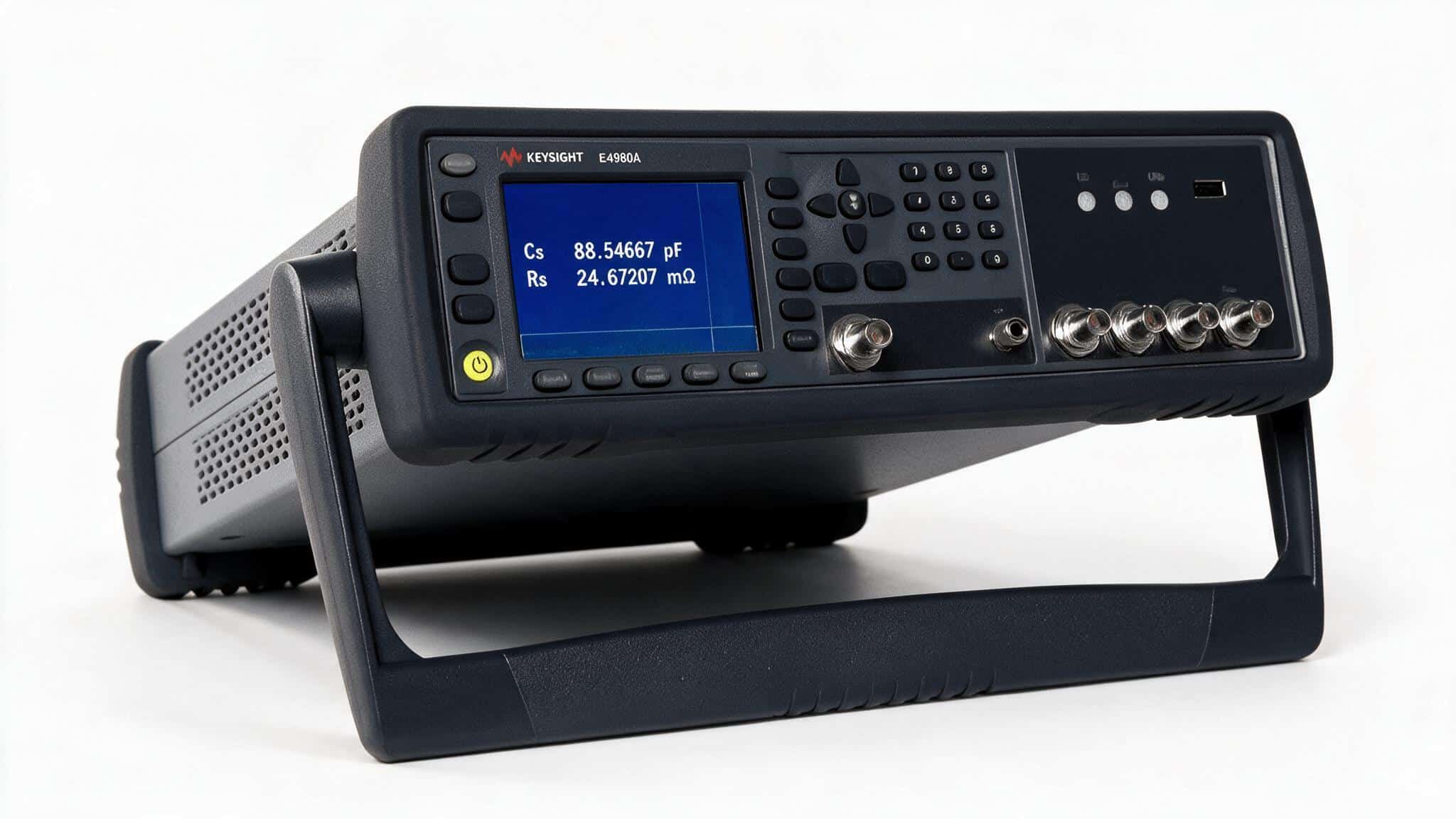

Khả năng hiển thị đồng thời nhiều tham số (điện dung nối tiếp và điện trở nối tiếp chẳng hạn) giúp người học nhìn thấy phần thực và phần ảo của trở kháng cùng lúc, thay vì chỉ một con số.
Bảng tra: ngành nào cần tính năng nào
| Ngành | Tính năng E4980A quyết định |
|---|---|
| Sản xuất linh kiện thụ động | Tốc độ 5,6 ms · quét danh sách 201 điểm · LAN/USB/GPIB |
| Nghiên cứu vật liệu | Dải 20 Hz–2 MHz · độ lặp lại ở trở kháng biên · tùy chọn 20 Vrms |
| Điện tử ô tô | Phân cực DC mở rộng (tùy chọn 001) · quét danh sách |
| Kiểm định & hiệu chuẩn | Độ chính xác cơ bản 0,05% · độ lặp lại · kết nối ghi số liệu |
| Đào tạo kỹ thuật | Dải tần rộng · hiển thị đa tham số · thao tác trực tiếp trên máy |
Nguồn: trang sản phẩm Keysight E4980A, tháng 07/2026.
Chọn E4980A hay E4980AL?
Trong cùng họ máy đo LCR còn có bản E4980AL. Nếu ứng dụng của bạn không chạm tới trần tần số 2 MHz và không cần toàn bộ tính năng của bản A, E4980AL là lựa chọn kinh tế hơn. Ngược lại, khi cần quét đặc tính vật liệu tới 2 MHz hoặc cần tùy chọn tín hiệu 20 Vrms và phân cực DC mở rộng, bản E4980A là lựa chọn đúng. Hãy chốt dải tần và điều kiện kích thích thực tế trước khi so giá.
